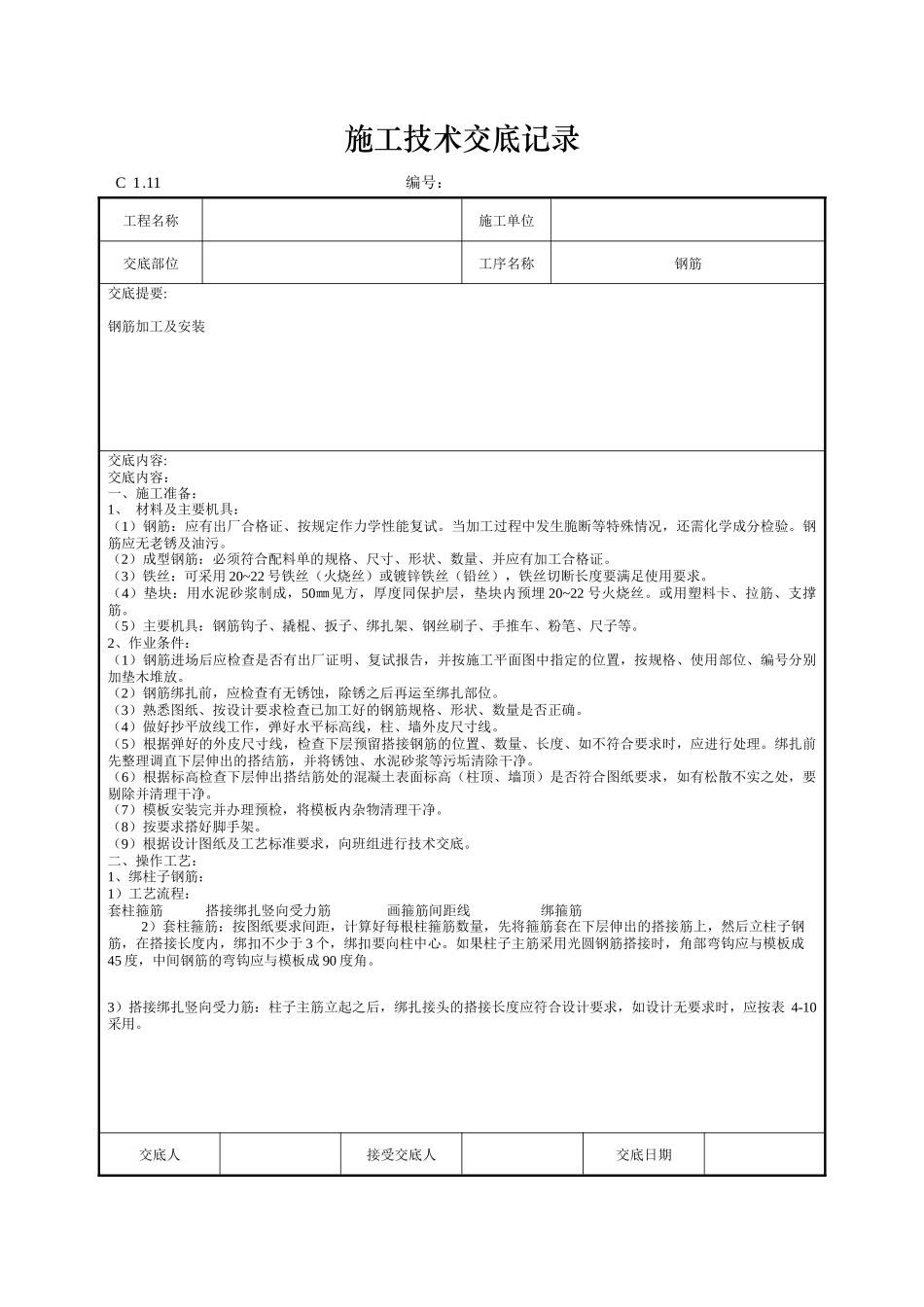

施工技术交底记录C 1.11 编号：工程名称施工单位交底部位工序名称钢筋交底提要:钢筋加工及安装交底内容:交底内容：一、施工准备：1、 材料及主要机具：（1）钢筋：应有出厂合格证、按规定作力学性能复试。当加工过程中发生脆断等特殊情况，还需化学成分检验。钢筋应无老锈及油污。（2）成型钢筋：必须符合配料单的规格、尺寸、形状、数量、并应有加工合格证。（3）铁丝：可采用 20~22 号铁丝（火烧丝）或镀锌铁丝（铅丝），铁丝切断长度要满足使用要求。（4）垫块：用水泥砂浆制成，50㎜见方，厚度同保护层，垫块内预埋 20~22 号火烧丝。或用塑料卡、拉筋、支撑筋。（5）主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。2、作业条件：（1）钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。（2）钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。（3）熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。（4）做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。（5）根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度、如不符合要求时，应进行处理。绑扎前先整理调直下层伸出的搭结筋，并将锈蚀、水泥砂浆等污垢清除干净。（6）根据标高检查下层伸出搭结筋处的混凝土表面标高（柱顶、墙顶）是否符合图纸要求，如有松散不实之处，要剔除并清理干净。（7）模板安装完并办理预检，将模板内杂物清理干净。（8）按要求搭好脚手架。（9）根据设计图纸及工艺标准要求，向班组进行技术交底。二、操作工艺：1、绑柱子钢筋：1）工艺流程：套柱箍筋 搭接绑扎竖向受力筋 画箍筋间距线 绑箍筋2）套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于 3 个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45 度，中间钢筋的弯钩应与模板成 90 度角。3）搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求，如设计无要求时，应按表 4-10采用。交底人接受交底人交底日期施工技术交底记录C 1.11 编号：工程名称施工单位交底部位工序名称钢筋交底提要:钢筋加工及安装交底内容:二、操作工艺：1、绑柱子钢筋：1）工艺流程：套柱箍筋 搭接绑扎竖向受力筋 画箍筋间距线 绑箍筋2）套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于 3 个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45 度，中间钢筋的弯钩应与模板成 90 度角。3）搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求，如设计无要求时，应按表 4-10 采用。受拉钢筋绑扎接头的搭接长度 表 4-10项次钢筋类型混凝土强度等级C20C25C301、Ⅰ级钢筋35d30d25d2、Ⅱ级钢筋 （月牙形）45d40d35d3、Ⅲ级钢筋 （月牙形）55d50d45d4）画箍筋间距线：在立好 的柱子竖向钢筋上按图纸要求用粉笔划箍筋间距线。5）柱箍筋绑扎。（1）按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎。（2）箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交成梅花交错绑扎。（3）箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。（4）有抗震要求的地区，柱箍筋端头应弯成 135 度，平直部分长度不小于 10 d（d 为箍筋直径）（5）柱上下两端箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸要求。要求箍筋设拉筋，拉筋应钩住箍筋。交底人接受交底人交底日期施工技术交底记录C 1.11 编号：工程名称施工单位交底部位工序名称钢筋交底提要:钢筋加工及安装交底内容:（6）柱筋保护层厚度应符合规范要求，柱筋外皮为 25㎜，垫块应绑在柱竖筋外皮上，间距一般 1000㎜，（或用塑料卡卡在外竖筋上）一保证主筋保护层厚度准确。当柱截面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合...
