钢筋工程施工技术、安全交底--技术交底

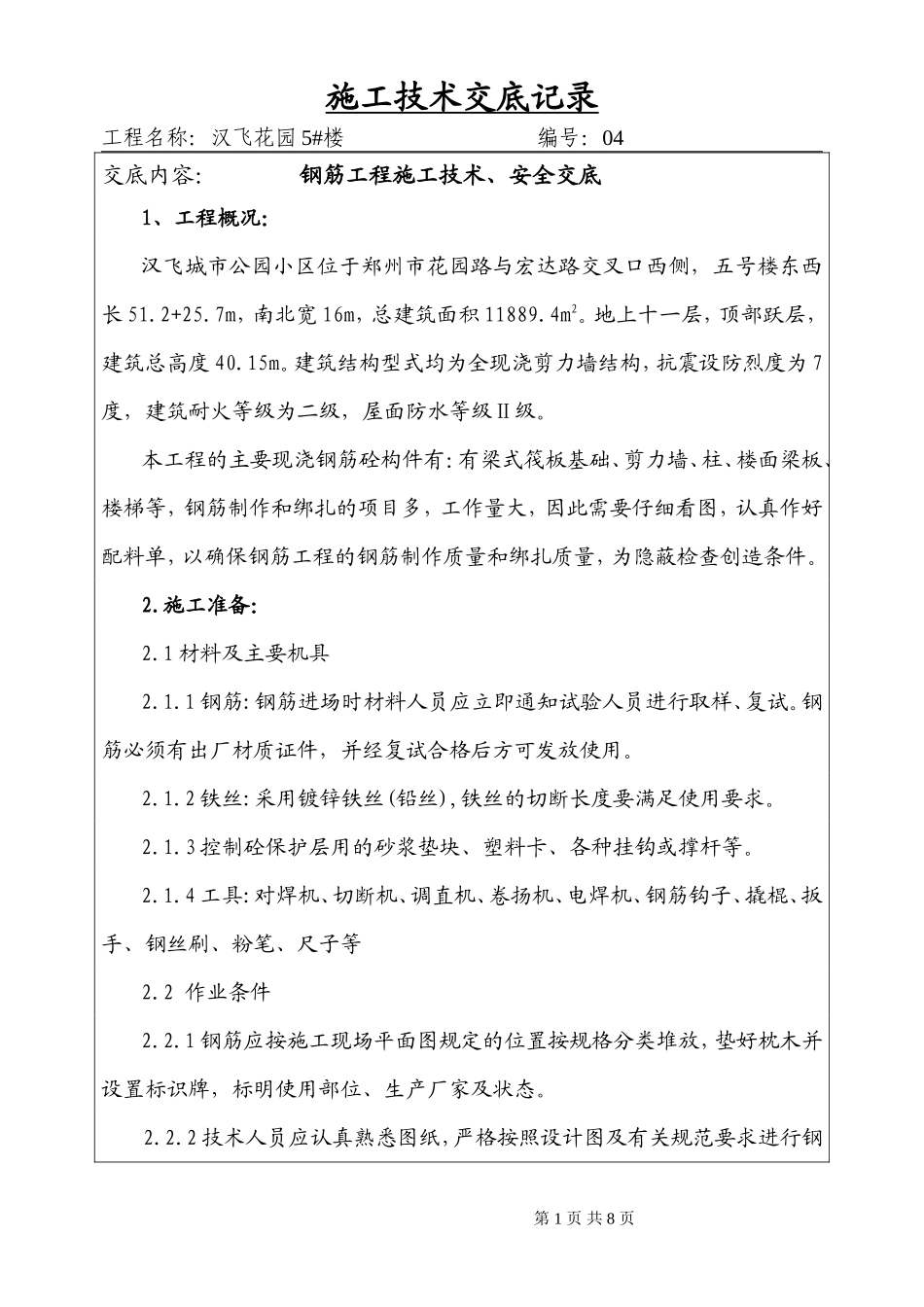

施工技术交底记录工程名称：汉飞花园 5#楼 编号：04交底内容： 钢筋工程施工技术、安全交底1、工程概况：汉飞城市公园小区位于郑州市花园路与宏达路交叉口西侧，五号楼东西长 51.2+25.7m，南北宽 16m，总建筑面积 11889.4m2。地上十一层，顶部跃层，建筑总高度 40.15m。建筑结构型式均为全现浇剪力墙结构，抗震设防烈度为 7度，建筑耐火等级为二级，屋面防水等级Ⅱ级。本工程的主要现浇钢筋砼构件有：有梁式筏板基础、剪力墙、柱、楼面梁板、楼梯等，钢筋制作和绑扎的项目多，工作量大，因此需要仔细看图，认真作好配料单，以确保钢筋工程的钢筋制作质量和绑扎质量，为隐蔽检查创造条件。2.施工准备：2.1 材料及主要机具2.1.1 钢筋:钢筋进场时材料人员应立即通知试验人员进行取样、复试。钢筋必须有出厂材质证件，并经复试合格后方可发放使用。2.1.2 铁丝:采用镀锌铁丝(铅丝),铁丝的切断长度要满足使用要求。2.1.3 控制砼保护层用的砂浆垫块、塑料卡、各种挂钩或撑杆等。2.1.4 工具:对焊机、切断机、调直机、卷扬机、电焊机、钢筋钩子、撬棍、扳手、钢丝刷、粉笔、尺子等2.2 作业条件2.2.1 钢筋应按施工现场平面图规定的位置按规格分类堆放，垫好枕木并设置标识牌，标明使用部位、生产厂家及状态。2.2.2 技术人员应认真熟悉图纸，严格按照设计图及有关规范要求进行钢 第 1 页 共 8 页施工技术交底记录工程名称：汉飞花园 5#楼 编号：04筋下料，且配料单必须经过二人复核计算。2.2.3 对进场或已加工钢筋，技术人员负责核对钢筋规格、型号、数量、尺寸、形状是否与设计图、配料单相同。2.2.4 钢筋正式焊接前须根据施工条件进行试焊，合格后方可正式加工。试验人员对钢筋焊接接头应分批取样送检，试验合格后方可隐蔽。2.2.5 按设计图弹好柱、梁、墙的控制线和标高水平线并校核无误。2.3 钢筋加工和绑扎所用劳力数量按具体位置和工程量调配。3.操作工艺3.1 墙钢筋绑扎3.1.1 墙筋为双向受力钢筋，所有钢筋交叉点应逐点扎牢。钢筋的搭接长度及位置应符合设计要求和规范。3.1.2 双排钢筋之间应绑扎拉结筋，梅花形布置，间距按图纸规定设置，以保证双层筋的间距尺寸-2.00-8.67 墙体拉筋间距 450mm,其余 600mm)。墙筋外侧应绑扎带铁丝的砂浆垫块，以保证保护层的厚度。3.1.3 为保证门窗洞口标高正确，可在洞口竖筋上划出标高线，洞口要按设计要求加绑附加筋，门洞口预埋过梁两端的钢筋锚入墙内长度符合设计要求。3.1.4 水、电、暖、通等预留孔洞位置、标高、尺寸、数量均应符合设计要求，穿过钢筋时，如预留孔洞直径或长边尺寸＜300mm，不允许将钢筋切断，应把钢筋绕过孔洞。3.1.5 为保证支模板时墙体截面尺寸和轴线位置，墙筋底部应根据墙体控 第 2 页 共 8 页施工技术交底记录工程名称：汉飞花园 5#楼 编号：04制边线焊好撑筋，间距不宜大于 600mm。3.1.6 与后砌墙连接处应根据设计图和规范要求正确预留墙体拉结筋。3.1.7 各连接点的抗震构造钢筋及锚固长度,均应按设计要求进行绑扎。如首层墙、柱的纵向受力钢筋插入筏板的深度；墙端部、内外墙交接处受力筋锚固长度等，绑扎时要主意。3.2 柱钢筋绑扎3.2.1 柱主筋接头位置、接头在同截面的数量以及接头错开的距离均应符合设计及规范要求。3.2.2 柱筋保护层垫块应绑在柱主筋外皮上，间距一般为 1000mm。3.2.3 柱箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎。3.2.4 柱截面尺寸有变化时,柱钢筋收缩位置、尺寸要符合设计要求及标准图集规定。3.2.5 拉结筋要同时拉住主筋与箍筋交结处。3.2.6 在设计或规范要求加密箍筋的位置，箍筋间距、数量应符合设计及规范要求。3.3 梁钢筋绑扎3.3.1 梁上部钢筋应贯穿中间节点，梁下部纵筋伸中间节点锚固长度及伸过中心线的长度要符合设计要求。3.3.2 梁主筋与箍筋宜用套扣绑扎，以保证梁的有效截面。箍筋在叠合处的弯钩，在梁中应要交错绑扎，箍筋弯钩 135°，平直段长度不少于 10d。3.3.3 梁端第一个箍筋设置在距离柱节点边缘 50mm 处，梁与柱交接处，箍 第 3 页 共 8 页施工技术交底记录工程名称：汉飞花园 5#楼 编号：04...
