钢筋抽样、加工、绑扎工程技术交底--技术交底

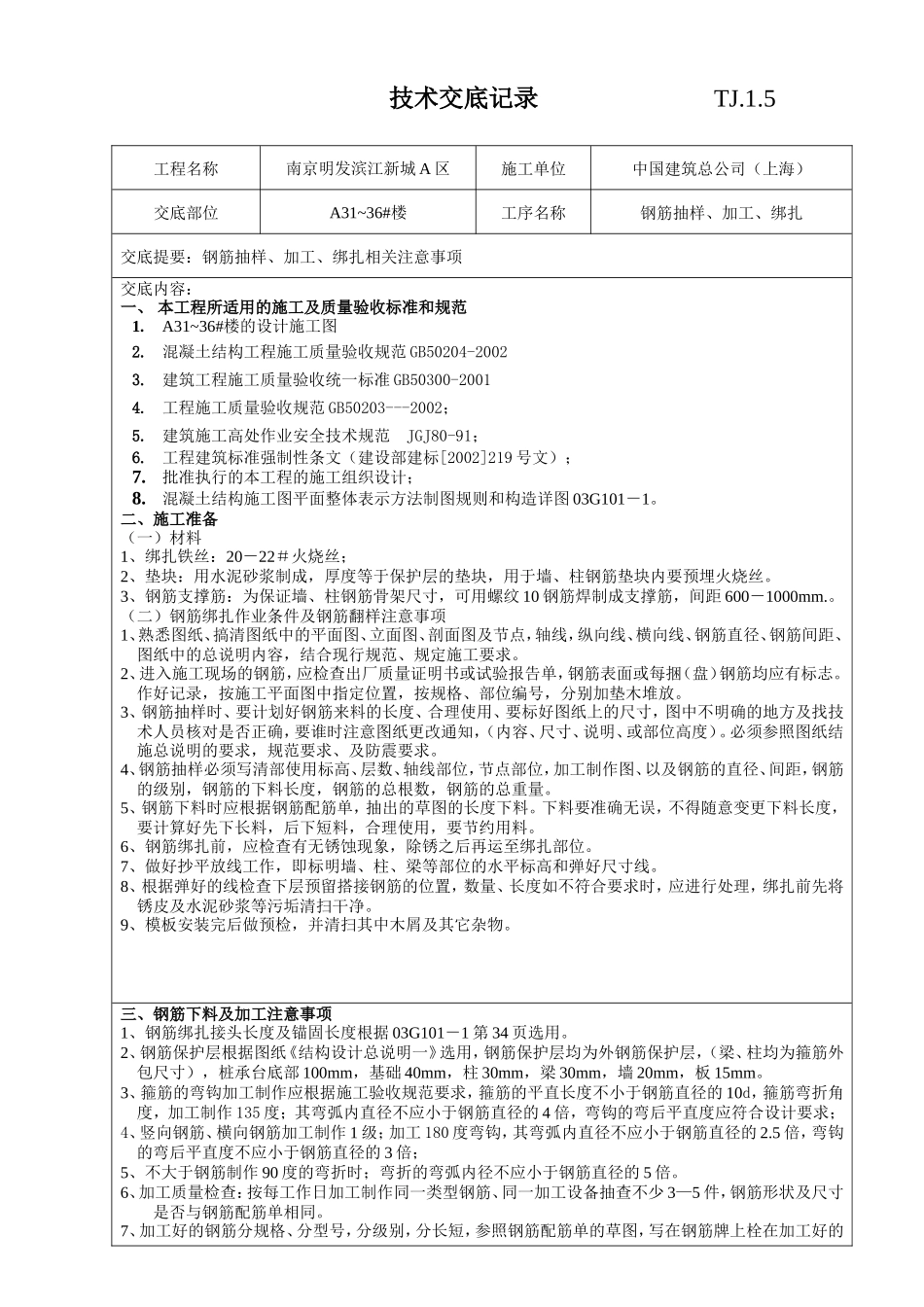

技术交底记录 TJ.1.5工程名称南京明发滨江新城 A 区施工单位中国建筑总公司（上海）交底部位A31~36#楼工序名称钢筋抽样、加工、绑扎交底提要：钢筋抽样、加工、绑扎相关注意事项交底内容：一、 本工程所适用的施工及质量验收标准和规范1.A31~36#楼的设计施工图2.混凝土结构工程施工质量验收规范 GB50204-20023.建筑工程施工质量验收统一标准 GB50300-20014.工程施工质量验收规范 GB50203---2002；5.建筑施工高处作业安全技术规范 JGJ80-91；6.工程建筑标准强制性条文（建设部建标[2002]219 号文）；7.批准执行的本工程的施工组织设计；8.混凝土结构施工图平面整体表示方法制图规则和构造详图 03G101－1。二、施工准备（一）材料1、绑扎铁丝：20－22＃火烧丝；2、垫块：用水泥砂浆制成，厚度等于保护层的垫块，用于墙、柱钢筋垫块内要预埋火烧丝。3、钢筋支撑筋：为保证墙、柱钢筋骨架尺寸，可用螺纹 10 钢筋焊制成支撑筋，间距 600－1000mm.。（二）钢筋绑扎作业条件及钢筋翻样注意事项1、熟悉图纸、搞清图纸中的平面图、立面图、剖面图及节点，轴线，纵向线、横向线、钢筋直径、钢筋间距、图纸中的总说明内容，结合现行规范、规定施工要求。2、进入施工现场的钢筋，应检查出厂质量证明书或试验报告单，钢筋表面或每捆（盘）钢筋均应有标志。作好记录，按施工平面图中指定位置，按规格、部位编号，分别加垫木堆放。3、钢筋抽样时、要计划好钢筋来料的长度、合理使用、要标好图纸上的尺寸，图中不明确的地方及找技术人员核对是否正确，要谁时注意图纸更改通知，（内容、尺寸、说明、或部位高度）。必须参照图纸结施总说明的要求，规范要求、及防震要求。4、钢筋抽样必须写清部使用标高、层数、轴线部位，节点部位，加工制作图、以及钢筋的直径、间距，钢筋的级别，钢筋的下料长度，钢筋的总根数，钢筋的总重量。5、钢筋下料时应根据钢筋配筋单，抽出的草图的长度下料。下料要准确无误，不得随意变更下料长度，要计算好先下长料，后下短料，合理使用，要节约用料。6、钢筋绑扎前，应检查有无锈蚀现象，除锈之后再运至绑扎部位。7、做好抄平放线工作，即标明墙、柱、梁等部位的水平标高和弹好尺寸线。8、根据弹好的线检查下层预留搭接钢筋的位置，数量、长度如不符合要求时，应进行处理，绑扎前先将锈皮及水泥砂浆等污垢清扫干净。9、模板安装完后做预检，并清扫其中木屑及其它杂物。三、钢筋下料及加工注意事项1、钢筋绑扎接头长度及锚固长度根据 03G101－1 第 34 页选用。2、钢筋保护层根据图纸《结构设计总说明一》选用，钢筋保护层均为外钢筋保护层，（梁、柱均为箍筋外包尺寸），桩承台底部 100mm，基础 40mm，柱 30mm，梁 30mm，墙 20mm，板 15mm。3、箍筋的弯钩加工制作应根据施工验收规范要求，箍筋的平直长度不小于钢筋直径的 10d，箍筋弯折角度，加工制作 135 度；其弯弧内直径不应小于钢筋直径的 4 倍，弯钩的弯后平直度应符合设计要求；4、竖向钢筋、横向钢筋加工制作 1 级；加工 180 度弯钩，其弯弧内直径不应小于钢筋直径的 2.5 倍，弯钩的弯后平直度不应小于钢筋直径的 3 倍；5、不大于钢筋制作 90 度的弯折时；弯折的弯弧内径不应小于钢筋直径的 5 倍。6、加工质量检查：按每工作日加工制作同一类型钢筋、同一加工设备抽查不少 3—5 件，钢筋形状及尺寸是否与钢筋配筋单相同。7、加工好的钢筋分规格、分型号，分级别，分长短，参照钢筋配筋单的草图，写在钢筋牌上栓在加工好的钢筋上面，放在指定的地方堆码整齐，钢筋弯钩不得朝上堆放。四、钢筋绑扎注意事项1、基础垫块采用与同标号的素混凝士制成，大小为 100*100 mm，纵横向间距为 1000mm，柱、梁板及墙板按规范要求采用高标号水泥砂浆垫块，大小为保护层与保护层厚度同样大小的立方体试块，制作时预埋 20#铁丝，间距不大于 1000 mm，2、钢筋的弯钩要绑成 90 度垂直方向，箍筋的导口要弯成 135 度。箍筋的加密区必须按照图的加密区施工要求。箍筋的导口要错开不要在同一方向。3、绑扎梁钢筋搭接接头要相互错开，下铁接头在净跨支座的 1/4 处，上铁接头在净...
