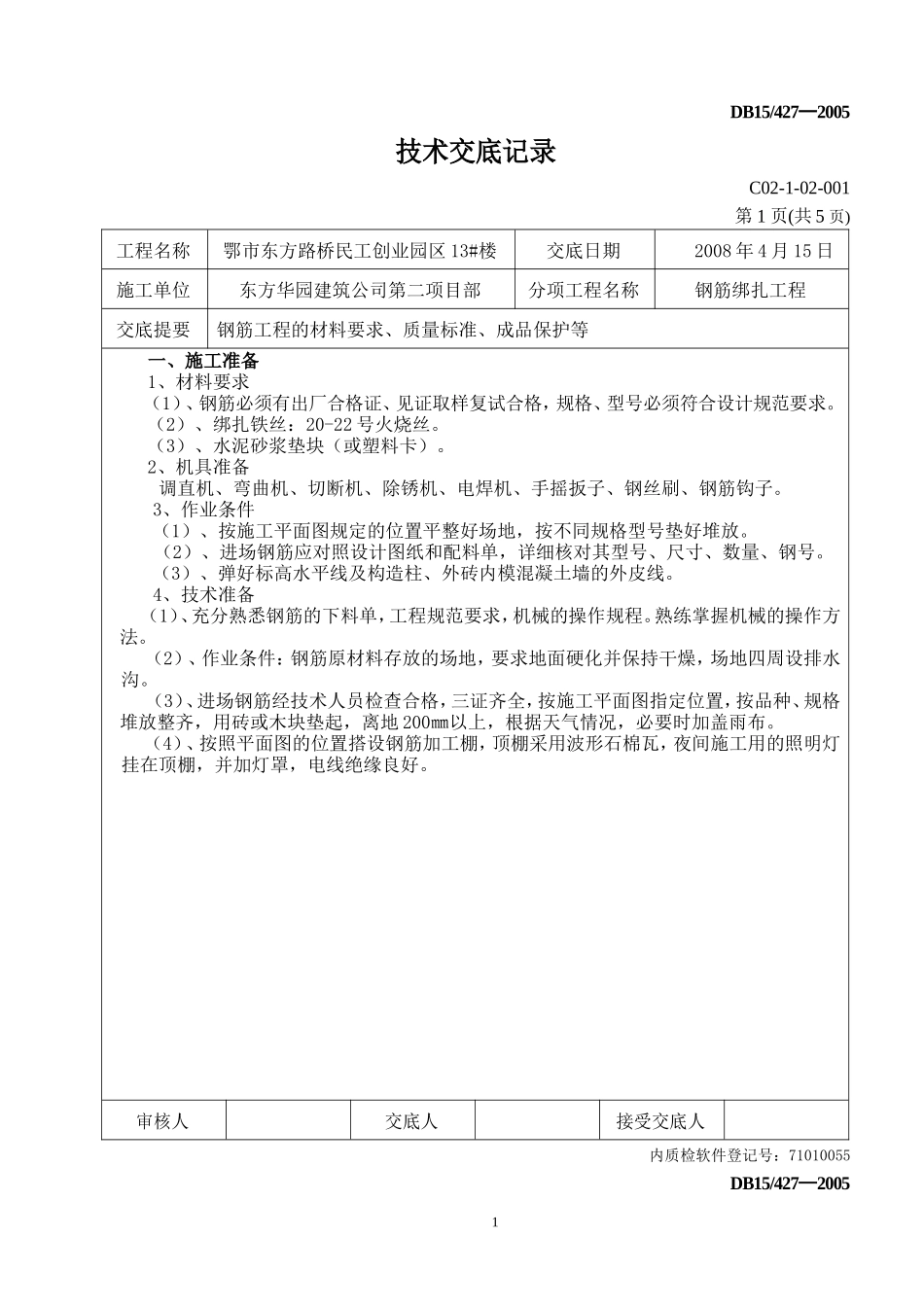

DB15/427─2005技术交底记录 C02-1-02-001第 1 页(共 5 页)工程名称鄂市东方路桥民工创业园区 13#楼交底日期 2008 年 4 月 15 日施工单位东方华园建筑公司第二项目部分项工程名称钢筋绑扎工程交底提要钢筋工程的材料要求、质量标准、成品保护等一、施工准备1、材料要求（1）、钢筋必须有出厂合格证、见证取样复试合格，规格、型号必须符合设计规范要求。（2）、绑扎铁丝：20-22 号火烧丝。（3）、水泥砂浆垫块（或塑料卡）。2、机具准备调直机、弯曲机、切断机、除锈机、电焊机、手摇扳子、钢丝刷、钢筋钩子。3、作业条件（1）、按施工平面图规定的位置平整好场地，按不同规格型号垫好堆放。（2）、进场钢筋应对照设计图纸和配料单，详细核对其型号、尺寸、数量、钢号。（3）、弹好标高水平线及构造柱、外砖内模混凝土墙的外皮线。4、技术准备（1）、充分熟悉钢筋的下料单，工程规范要求，机械的操作规程。熟练掌握机械的操作方法。（2）、作业条件：钢筋原材料存放的场地，要求地面硬化并保持干燥，场地四周设排水沟。（3）、进场钢筋经技术人员检查合格，三证齐全，按施工平面图指定位置，按品种、规格堆放整齐，用砖或木块垫起，离地 200㎜以上，根据天气情况，必要时加盖雨布。（4）、按照平面图的位置搭设钢筋加工棚，顶棚采用波形石棉瓦，夜间施工用的照明灯挂在顶棚，并加灯罩，电线绝缘良好。审核人交底人接受交底人内质检软件登记号：71010055DB15/427─20051技术交底记录 C02-1-02-002第 2 页(共 5 页)工程名称鄂市东方路桥民工创业园区 13#楼交底日期 2008 年 4 月 15 日施工单位东方华园建筑公司第二项目部分项工程名称钢筋绑扎工程交底提要钢筋工程的材料要求、质量标准、成品保护等（5）、查对现场库存钢筋的品种、规格同下料单进行核对，如发现现场钢筋短缺近期不能进场解决时，同技术人员进行洽商后进行代换。二、工艺流程1、操作要点和技术要求（1）、现场使用的钢筋表面要洁净，无损伤、油污、铁锈，加工前要检查，发现有油污的钢筋，采用洗衣粉清洗干净，钢筋表面有锈蚀的盘条钢筋，通过调直机进行除锈，较粗的钢筋采用除锈机进行除锈，有老锈的钢筋不得使用。（2）、对于盘条采用卷扬机进行拉直，对于直条钢筋采用手工扳子较正，要求调直钢筋时不得有明显擦伤。（3）、统计下料单上的钢筋，采用切断机进行断料，先断长料，后断短料，尽量减少短头，断料时将被切断的钢筋握紧，在冲切刀片向后退时将钢筋送入刀口，手距刀片保持一定距离。主体结构钢筋加工，150㎜以上，切短钢筋时要用钳子夹住送料。（4）、手工成型时，箍筋采用手摇扳子成型，弯曲钢筋前，根据料单要求的样式和尺寸画出分段线，弯曲钢筋时扳子托平，不可上下摆动，使弯曲钢筋在同一平面上，弯曲时用力要慢，结束时要稳，掌握好弯曲位置，以免弯曲过头或没有弯到要求角度。（5）、对直径在 12㎜以上的钢筋采用机械成型，成型前要熟悉倒顺开关的使用方法和工作盘的旋转方向，弯曲时要根据钢筋的粗细和所要求的圆弧弯曲直径，随时更换轴套。 （6）、钢筋的弯钩和弯折的要求：钢筋直径 d 的 2.5 倍（φ6=15㎜、φ8=20㎜、φ10=25㎜、φ12=30㎜），平直部分的长度为钢筋直径的 3 倍（φ6=18㎜、φ8=24㎜、φ10=30审核人交底人接受交底人内质检软件登记号：71010055DB15/427─20052技术交底记录 C02-1-02-003第 3 页(共 5 页)工程名称鄂市东方路桥民工创业园区 13#楼交底日期 2008 年 4 月 15 日施工单位东方华园建筑公司第二项目部分项工程名称钢筋绑扎工程交底提要钢筋工程的材料要求、质量标准、成品保护等㎜、φ12=30㎜），平直部分的长度为钢筋直径的 3 倍（φ6=18㎜、φ8=24㎜、φ10=30㎜、φ12=36㎜）（7）、二级钢筋末端要做成 90 度弯钩，其弯曲直径 D 为钢筋直径 d 的 4 倍（Ф12=48㎜、Ф14=56㎜、Ф18=72㎜、Ф20=80㎜、Ф22=88㎜、Ф25=100㎜）。（8）、弯曲钢筋中间部位弯折处的弯曲直径 D 为钢筋直径 d 的 5 倍（Ф22=110㎜）。（9）、钢筋的末端做 135 度的弯钩了，平直长度为 10d（φ8=80㎜、φ10=100㎜）。2、垫...
