地铁工程技术交底记录--技术交底

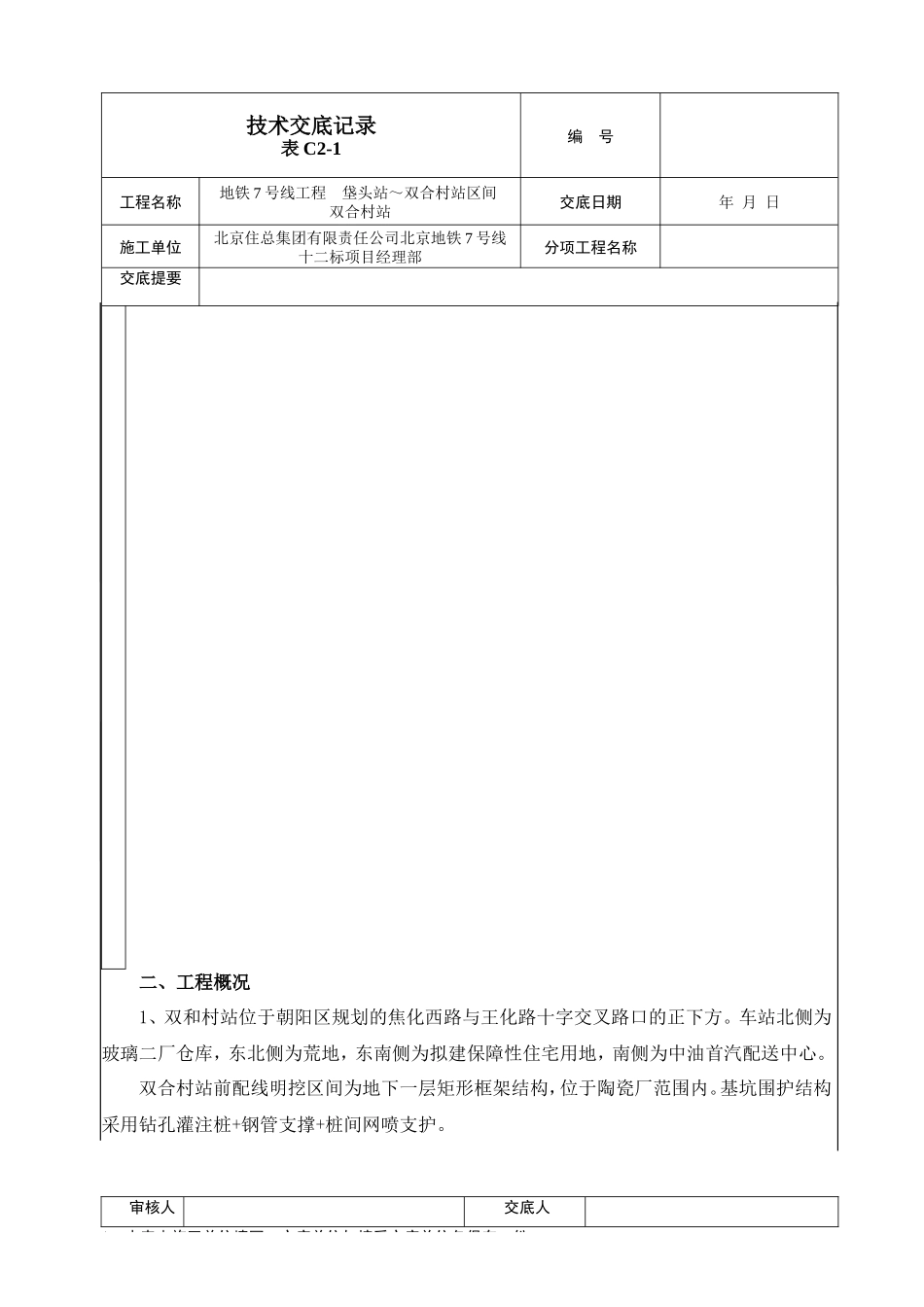

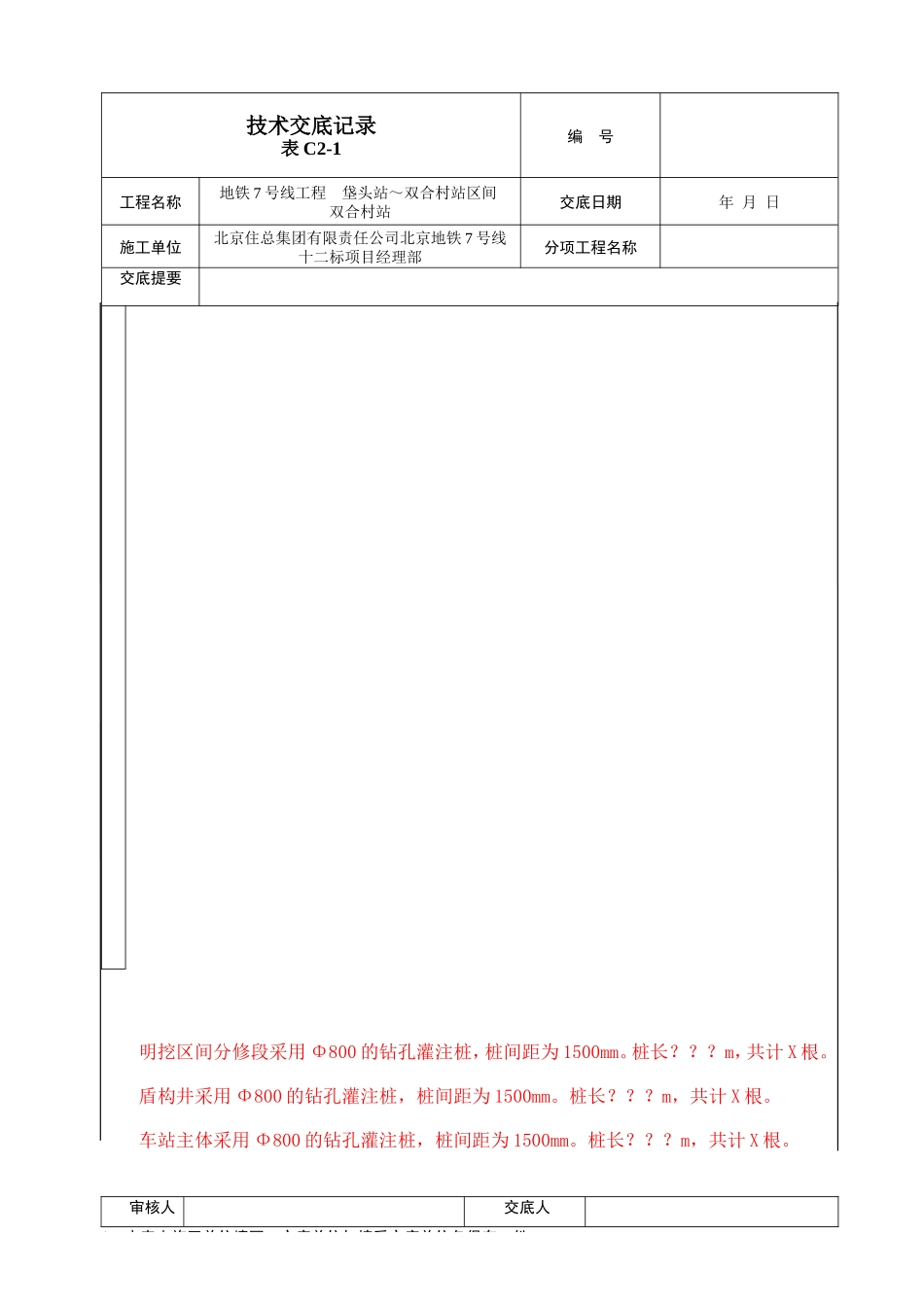

技术交底记录表 C2-1编 号工程名称地铁 7 号线工程 垡头站～双合村站区间 双合村站交底日期年 月 日施工单位北京住总集团有限责任公司北京地铁 7 号线十二标项目经理部分项工程名称交底提要 交底内容： 交底依据1、施工图纸。2、现场实际情况。3、北京地铁 7 号线十二标围护桩施工方案4、现有的技术水平、施工管理水平和机械设备配备能力。5、相关地质水文勘探资料。审核人交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。技术交底记录表 C2-1编 号工程名称地铁 7 号线工程 垡头站～双合村站区间 双合村站交底日期年 月 日施工单位北京住总集团有限责任公司北京地铁 7 号线十二标项目经理部分项工程名称交底提要 二、工程概况1、双和村站位于朝阳区规划的焦化西路与王化路十字交叉路口的正下方。车站北侧为玻璃二厂仓库，东北侧为荒地，东南侧为拟建保障性住宅用地，南侧为中油首汽配送中心。双合村站前配线明挖区间为地下一层矩形框架结构，位于陶瓷厂范围内。基坑围护结构采用钻孔灌注桩+钢管支撑+桩间网喷支护。审核人交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。技术交底记录表 C2-1编 号工程名称地铁 7 号线工程 垡头站～双合村站区间 双合村站交底日期年 月 日施工单位北京住总集团有限责任公司北京地铁 7 号线十二标项目经理部分项工程名称交底提要 明挖区间分修段采用 Φ800 的钻孔灌注桩，桩间距为 1500mm。桩长？？？m，共计 X 根。盾构井采用 Φ800 的钻孔灌注桩，桩间距为 1500mm。桩长？？？m，共计 X 根。车站主体采用 Φ800 的钻孔灌注桩，桩间距为 1500mm。桩长？？？m，共计 X 根。审核人交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。技术交底记录表 C2-1编 号工程名称地铁 7 号线工程 垡头站～双合村站区间 双合村站交底日期年 月 日施工单位北京住总集团有限责任公司北京地铁 7 号线十二标项目经理部分项工程名称交底提要 三、工程地质及水文地质（1）工程地质概况本工程沿线勘探范围内的土层划分为人工堆积层（Qml）、第四纪全新世冲洪积层（Q4al+pl）、第四纪晚更新世冲洪积层（Q3lal+pl ）三大层。本站基坑开挖深度范围内主要包括以下土层：粉土填土①层、杂填土① 1 层、粉土③层、粉质粘土③ 1 层、粉细砂④ 3 层及中粗砂④ 4 层。审核人交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。技术交底记录表 C2-1编 号工程名称地铁 7 号线工程 垡头站～双合村站区间 双合村站交底日期年 月 日施工单位北京住总集团有限责任公司北京地铁 7 号线十二标项目经理部分项工程名称交底提要 人工填土层：1）粉土填土①层：黄褐色-褐色，湿，稍密，以粉土为主，含砖渣、灰渣，有机质。2）杂填土① 1 层：杂色，湿，松散-中密，以建筑垃圾为主，含大量砖块、碎石、混凝土块等，该大层厚度一般 2.0~4.0m。第四纪晚更新世冲洪积层：3）粉土③层：褐黄色，湿~很湿，中密，含云母、氧化铁，夹粉质粘土薄层或透镜体。审核人交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。技术交底记录表 C2-1编 号工程名称地铁 7 号线工程 垡头站～双合村站区间 双合村站交底日期年 月 日施工单位北京住总集团有限责任公司北京地铁 7 号线十二标项目经理部分项工程名称交底提要 4）粉质粘土③ 1 层：灰色~褐黄色，硬塑，局部软塑，含云母，氧化铁，少量有机质。第四纪全新世冲洪积层：5）粉细砂④ 3 层：褐黄色，中密~密实，饱和，含云母、氧化铁。该大层厚度一般2.0~8.0m。6）中粗砂④ 4 层：褐黄色~灰色，密实，饱和，含云母、氧化铁，少量圆砾。车站底板位于中粗砂④ 4 层中。审核人交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。技术交底记录表 C2-1编 号工程名称地铁 7 号线工程 垡头站～双合村站区间 双合村站交底日期年 月 日施工单位北京住总集团有限责任公司北京地铁 7 号线十二标项目经理部分项工程名称交底提要 审核人交底人1、本表由施...
