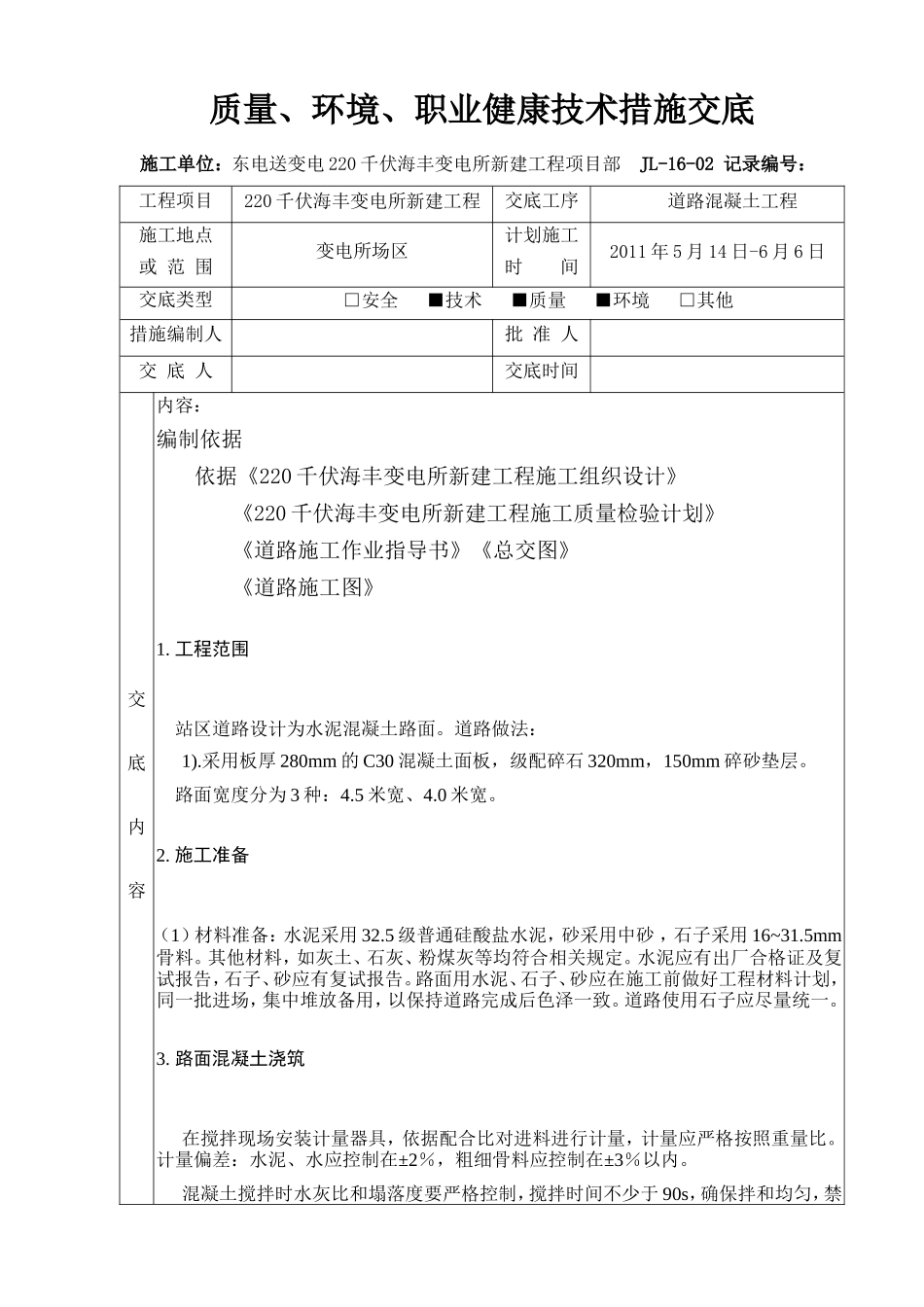

质量、环境、职业健康技术措施交底施工单位：东电送变电 220 千伏海丰变电所新建工程项目部 JL-16-02 记录编号： 工程项目220 千伏海丰变电所新建工程交底工序道路混凝土工程施工地点或 范 围变电所场区计划施工时 间2011 年 5 月 14 日-6 月 6 日交底类型□安全 ■技术 ■质量 ■环境 □其他措施编制人批 准 人交 底 人交底时间交底内容内容： 编制依据依据《220 千伏海丰变电所新建工程施工组织设计》 《220 千伏海丰变电所新建工程施工质量检验计划》 《道路施工作业指导书》《总交图》 《道路施工图》 1. 工程范围站区道路设计为水泥混凝土路面。道路做法：1).采用板厚 280mm 的 C30 混凝土面板，级配碎石 320mm，150mm 碎砂垫层。路面宽度分为 3 种：4.5 米宽、4.0 米宽。2. 施工准备（1）材料准备：水泥采用 32.5 级普通硅酸盐水泥，砂采用中砂 ，石子采用 16~31.5mm骨料。其他材料，如灰土、石灰、粉煤灰等均符合相关规定。水泥应有出厂合格证及复试报告，石子、砂应有复试报告。路面用水泥、石子、砂应在施工前做好工程材料计划，同一批进场，集中堆放备用，以保持道路完成后色泽一致。道路使用石子应尽量统一。3. 路面混凝土浇筑在搅拌现场安装计量器具，依据配合比对进料进行计量，计量应严格按照重量比。计量偏差：水泥、水应控制在±2％，粗细骨料应控制在±3％以内。混凝土搅拌时水灰比和塌落度要严格控制，搅拌时间不少于 90s，确保拌和均匀，禁止有搅拌不均匀的生料进入浇捣地点。(1)混凝土振捣。混凝土摊铺时不能远距离抛投混凝土，混凝土铺满刮平后先用插入式振捣捧进行振捣，振点间距不大于 500mm，先两侧后中间，混凝土不能过度振捣。插入式振动棒振捣过后不允许有漏振现象。再用平板式振捣器复振，低洼部分添加混凝土找平，采用振动梁振出原浆，用直尺刮平，混凝土振捣时随时观察侧模的情况，发现问题应及时纠正。(2)路面压光。振动梁振完后禁止施工人员在振好的混凝土上随意走动。待混凝土收水后（操作人员应根据气温情况灵活撑握）用磨浆机磨出面层砂浆，再用定制刮尺进行刮平。路面压光要求至少为四遍。待混凝土表面无水膜时进行第一遍人工压光，同时处理好边角及细部，要求压实平整，待混凝土开始凝结即进行分遍抹压面层，压光机压光时不得漏压，将面层凸坑和脚印压平，在混凝土终凝前完成压光，压光后要求混凝土平整、 无抹痕、无接头印、无外露石子，颜色均匀一致。(3)路面胀缝设置：胀缝留设间距以 15m 至 20m 为宜，在道路与建构筑物衔接处，道路交叉处必须做胀缝。胀缝必须上下贯通，缝宽按设计留置。胀缝应与路面中心线垂直；缝壁上下垂直，缝宽一致，缝中不得连浆；缝隙上部应浇灌填缝料，下部应设胀缝板。(4) 胀缝的处理：道路完成后胀缝内清理干净，胀缝两侧粘贴美纹纸，采用沥青砂浆灌缝，使用 14～16 方钢，用火加热后烫压平整，上口低于路面 1.5mm。(5) 路面缩缝切割：当混凝土达到设计强度 25％～30％时可进行缩缝切割，以切割时不出现缺棱掉角为宜，缩缝切割的深度应不小于路面厚度的 1/3（从顶面算起）。3. 路面养护路面混凝土养护要派专人负责，并在浇筑完成后 12 小时内开始，使路面一直保持湿润状态，养护期一般为 14d～21d。路面养护期间严禁行人、车辆在上面走动，直至混凝土强度达到要求后方可通行，通行速度不得大于 5km/h 防止车辆刹车破坏或污染道路面层。4. 质量验评按照《110kV~1000 kV 变电（换流）站土建工程施工质量验收及评定规程》Q/GDW183-2008 的第 8.2 有关条款进行质量检查和评定，主要检查项目有：1)路面宽度偏差±20 mm；路面平整度允许偏差≤5 mm；2)纵坡标高偏差±10 mm；横坡偏差坡长的±0.25%；3)纵缝顺直度允许偏差≤10 mm；横缝顺直度允许偏差≤10 mm；4)板边垂直度允许偏差±5 mm；5)胀缝板边垂直度无误差；6)相邻板高差允许偏差≤3 mm；7)井框与路面高差允许偏差≤3 mm。5. 应注意的质量问题1)路基压实度不够：.混合料要清除有机质及其它杂质；控制分层碾压；每层碾压 5-6 遍。2)路面起砂：严格控制水灰比；掌握好...
