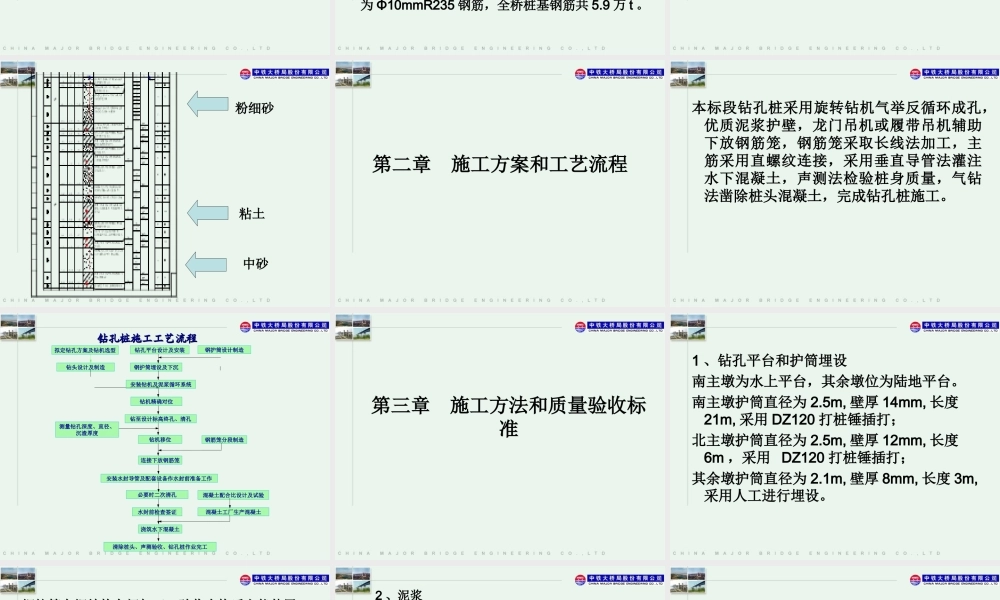

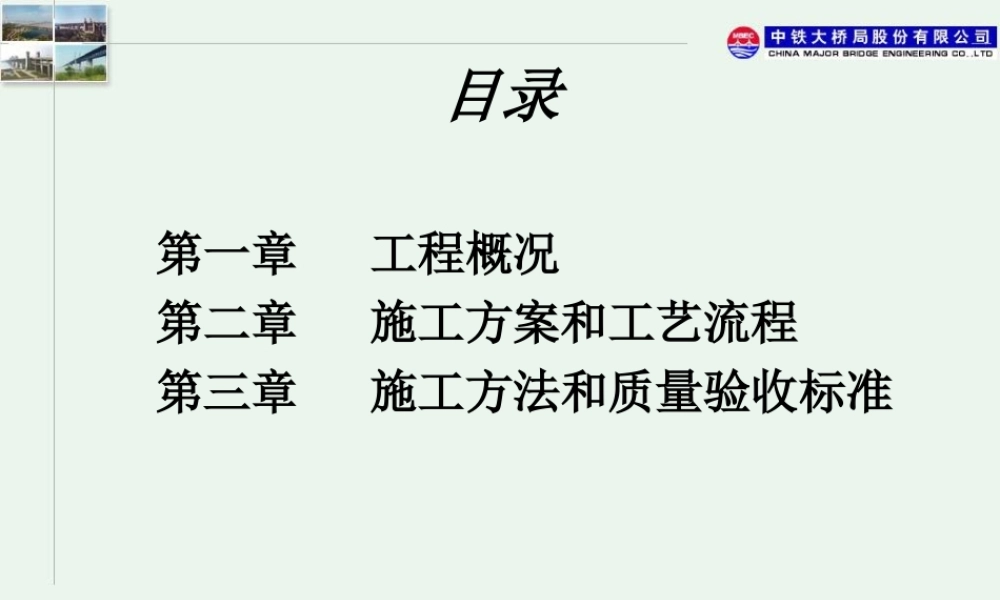

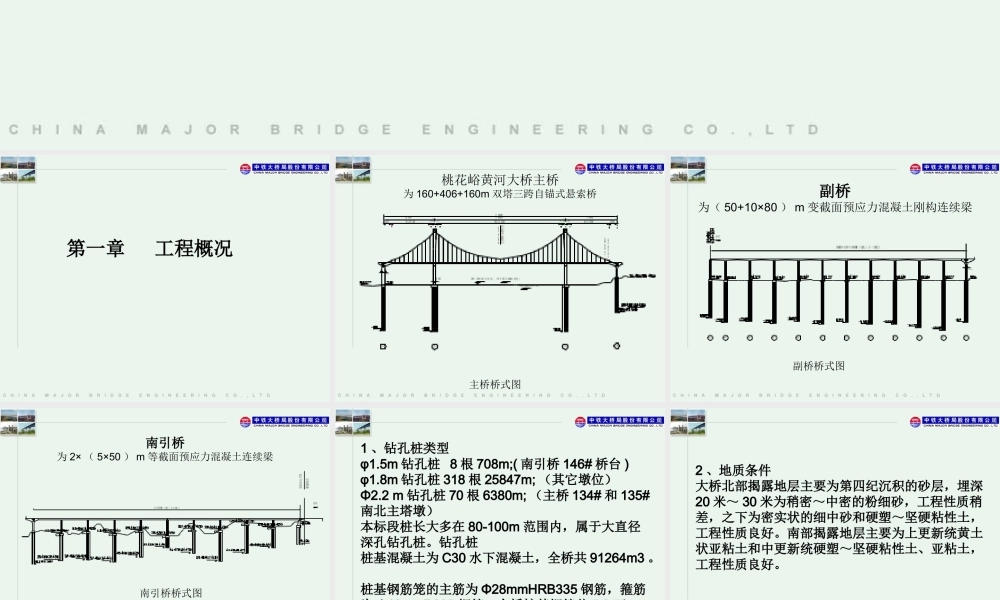

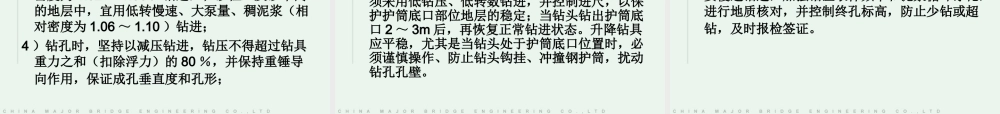

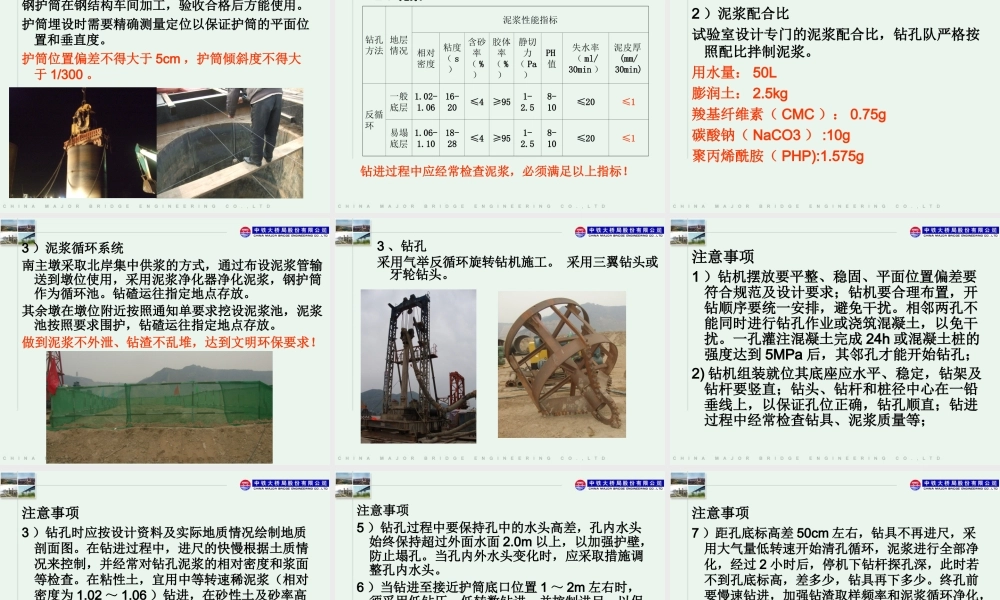

目录第一章 工程概况第二章 施工方案和工艺流程第三章 施工方法和质量验收标准第一章 工程概况桃花峪黄河大桥主桥为 160+406+160m 双塔三跨自锚式悬索桥主桥桥式图副桥为（ 50+10×80 ） m 变截面预应力混凝土刚构连续梁副桥桥式图南引桥为 2× （ 5×50 ） m 等截面预应力混凝土连续梁南引桥桥式图1 、钻孔桩类型φ1.5m 钻孔桩 8 根 708m;( 南引桥 146# 桥台 )φ1.8m 钻孔桩 318 根 25847m; （其它墩位）Φ2.2 m 钻孔桩 70 根 6380m; （主桥 134# 和 135#南北主塔墩）本标段桩长大多在 80-100m 范围内，属于大直径深孔钻孔桩。钻孔桩桩基混凝土为 C30 水下混凝土，全桥共 91264m3 。桩基钢筋笼的主筋为 Φ28mmHRB335 钢筋，箍筋为 Φ10mmR235 钢筋，全桥桩基钢筋共 5.9 万 t 。2 、地质条件大桥北部揭露地层主要为第四纪沉积的砂层，埋深20 米～ 30 米为稍密～中密的粉细砂，工程性质稍差，之下为密实状的细中砂和硬塑～坚硬粘性土，工程性质良好。南部揭露地层主要为上更新统黄土状亚粘土和中更新统硬塑～坚硬粘性土、亚粘土，工程性质良好。 粉细砂粘土中砂第二章 施工方案和工艺流程本标段钻孔桩采用旋转钻机气举反循环成孔，优质泥浆护壁，龙门吊机或履带吊机辅助下放钢筋笼，钢筋笼采取长线法加工，主筋采用直螺纹连接，采用垂直导管法灌注水下混凝土，声测法检验桩身质量，气钻法凿除桩头混凝土，完成钻孔桩施工。钻孔桩施工工艺流程钻孔桩施工工艺流程 钻头设计及制造钢护筒埋设及下沉钻机精确对位安装水封导管及配套设备作水封前准备工作测量钻孔深度、直径、沉渣厚度钢筋笼分段制造拟定钻孔方案及钻机选型钻孔平台设计及安装钢护筒设计制造安装钻机及泥浆循环系统钻至设计标高终孔、清孔钻机移位连接下放钢筋笼水封前检查签证混凝土工厂生产混凝土浇筑水下混凝土清除桩头、声测验收、钻孔桩作业完工必要时二次清孔混凝土配合比设计及试验第三章 施工方法和质量验收标准1 、钻孔平台和护筒埋设南主墩为水上平台，其余墩位为陆地平台。南主墩护筒直径为 2.5m, 壁厚 14mm, 长度21m, 采用 DZ120 打桩锤插打；北主墩护筒直径为 2.5m, 壁厚 12mm, 长度6m ，采用 DZ120 打桩锤插打；其余墩护筒直径为 2.1m, 壁厚 8mm, 长度 3m,采用人工进行埋设。钢护筒在钢结构车间加工，验收合格后方能使用。护筒埋设时需要精确测量定位以保证护筒的平面位置和垂直度。护筒位置偏差不得大于 5cm ，护筒倾斜度不得大于 1/300 。2 、泥浆钻孔方法地层情况泥浆性能指标相对密度粘度（ s）含砂率（ %）胶体率（ %）静切力（ Pa）PH值失水率（ ml/30min ）泥皮厚(mm/30min)反循环一般底层1.02-1.0616-20≤4≥951-2.58-10≤20≤1易塌底层1.06-1.1018-28≤4≥951-2.58-10≤20≤1钻进过程中应经常检查泥浆，必须满足以上指标！2 ）泥浆配合比试验室设计专门的泥浆配合比，钻孔队严格按照配比拌制泥浆。用水量： 50L膨润土： 2.5kg羧基纤维素（ CMC ）： 0.75g碳酸钠（ NaCO3 ） :10g聚丙烯酰胺（ PHP):1.575g3 ）泥浆循环系统南主墩采取北岸集中供浆的方式，通过布设泥浆管输送到墩位使用，采用泥浆净化器净化泥浆，钢护筒作为循环池。钻碴运往指定地点存放。其余墩在墩位附近按照通知单要求挖设泥浆池，泥浆池按照要求围护，钻碴运往指定地点存放。做到泥浆不外泄、钻渣不乱堆，达到文明环保要求！3 、钻孔采用气举反循环旋转钻机施工。 采用三翼钻头或牙轮钻头。注意事项1 ）钻机摆放要平整、稳固、平面位置偏差要符合规范及设计要求；钻机要合理布置，开钻顺序要统一安排，避免干扰。相邻两孔不能同时进行钻孔作业或浇筑混凝土，以免干扰。一孔灌注混凝土完成 24h 或混凝土桩的强度达到 5MPa 后，其邻孔才能开始钻孔；2) 钻机组装就位其底座应水平、稳定，钻架及钻杆要竖直；钻头、钻杆和桩径中心在一铅垂线上，以保证孔位正确，钻孔顺直；钻进过程中经常检查钻具、泥浆质量等；注意事项3 ）钻孔时应按设计资料及实际地质情况绘制地质剖面图。在钻进过程中，进尺的快慢根据土质...
