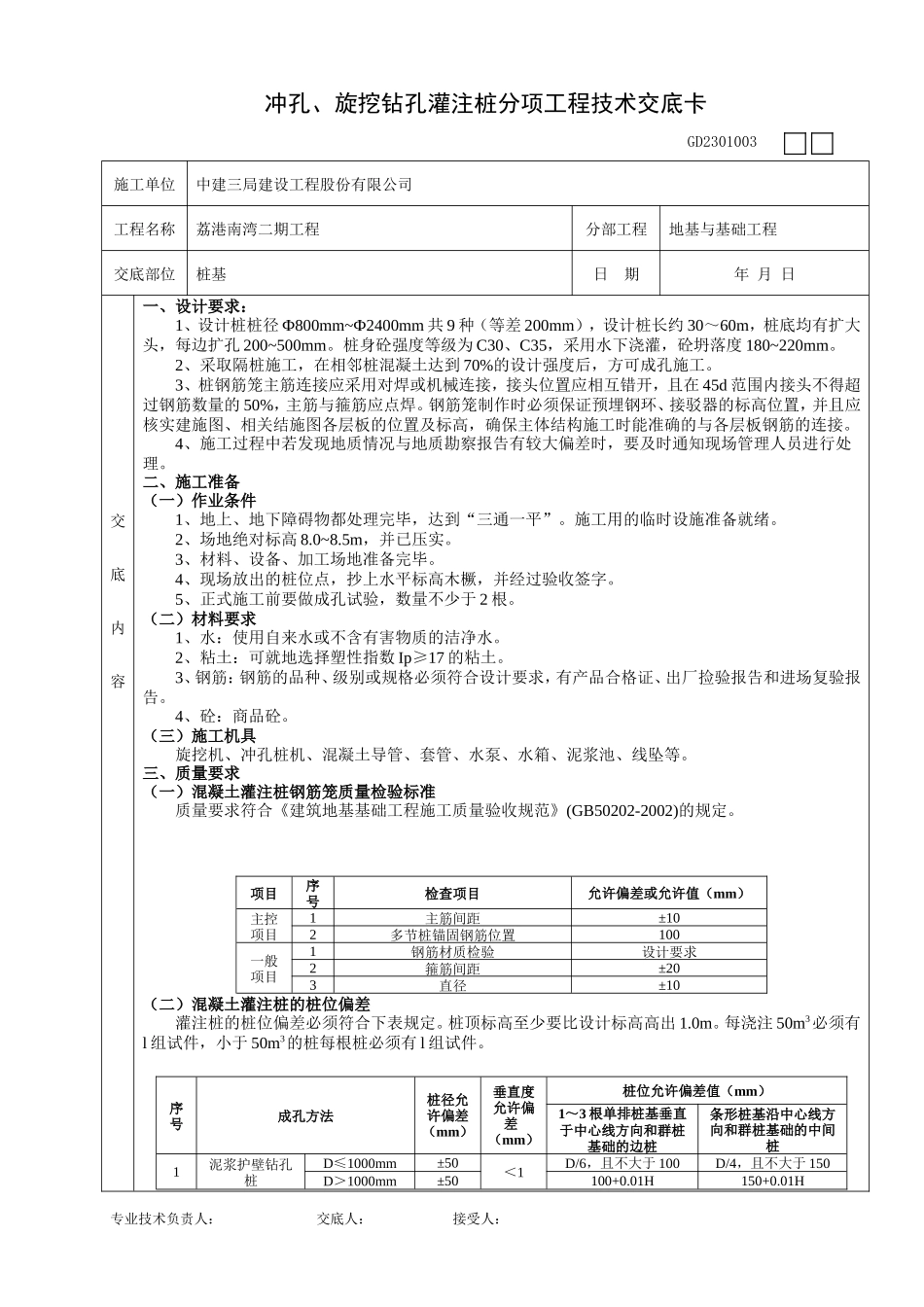

冲孔、旋挖钻孔灌注桩分项工程技术交底卡 GD2301003施工单位中建三局建设工程股份有限公司工程名称荔港南湾二期工程分部工程地基与基础工程交底部位桩基日 期年 月 日交底内容一、设计要求：1、设计桩桩径 Ф800mm~Ф2400mm 共 9 种（等差 200mm），设计桩长约 30～60m，桩底均有扩大头，每边扩孔 200~500mm。桩身砼强度等级为 C30、C35，采用水下浇灌，砼坍落度 180~220mm。2、采取隔桩施工，在相邻桩混凝土达到 70%的设计强度后，方可成孔施工。3、桩钢筋笼主筋连接应采用对焊或机械连接，接头位置应相互错开，且在 45d 范围内接头不得超过钢筋数量的 50%，主筋与箍筋应点焊。钢筋笼制作时必须保证预埋钢环、接驳器的标高位置，并且应核实建施图、相关结施图各层板的位置及标高，确保主体结构施工时能准确的与各层板钢筋的连接。4、施工过程中若发现地质情况与地质勘察报告有较大偏差时，要及时通知现场管理人员进行处理。二、施工准备（一）作业条件1、地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临时设施准备就绪。2、场地绝对标高 8.0~8.5m，并已压实。3、材料、设备、加工场地准备完毕。4、现场放出的桩位点，抄上水平标高木橛，并经过验收签字。5、正式施工前要做成孔试验，数量不少于 2 根。（二）材料要求1、水：使用自来水或不含有害物质的洁净水。2、粘土：可就地选择塑性指数 Ip≥17 的粘土。3、钢筋：钢筋的品种、级别或规格必须符合设计要求，有产品合格证、出厂捡验报告和进场复验报告。4、砼：商品砼。（三）施工机具旋挖机、冲孔桩机、混凝土导管、套管、水泵、水箱、泥浆池、线坠等。三、质量要求（一）混凝土灌注桩钢筋笼质量检验标准质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202-2002)的规定。项目序号检查项目允许偏差或允许值（mm）主控项目1主筋间距±102多节桩锚固钢筋位置100一般项目1钢筋材质检验设计要求2箍筋间距±203直径±10（二）混凝土灌注桩的桩位偏差灌注桩的桩位偏差必须符合下表规定。桩顶标高至少要比设计标高高出 1.0m。每浇注 50m3必须有l 组试件，小于 50m3的桩每根桩必须有 l 组试件。序号成孔方法桩径允许偏差（mm）垂直度允许偏差（mm）桩位允许偏差值（mm）1～3 根单排桩基垂直于中心线方向和群桩基础的边桩条形桩基沿中心线方向和群桩基础的中间桩1泥浆护壁钻孔桩D≤1000mm±50＜1D/6，且不大于 100D/4，且不大于 150D＞1000mm±50100+0.01H150+0.01H专业技术负责人： 交底人： 接受人：冲孔、旋挖钻孔灌注桩分项工程技术交底卡 GD2301003施工单位中建三局建设工程股份有限公司工程名称荔港南湾二期工程分部工程地基与基础工程交底部位桩基日 期年 月 日交底内容交底内容注：1.桩径允许偏差的负值是指个别断面。2.采用复打、反插法施工的桩，其桩径允许偏差不受上表限制。3.H 为施工现场地面标高与桩顶设计标高的距离，D 为设计桩径。（三）混凝土灌注桩质量标准质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202-2002)的规定。项序检查项目允许偏差或允许值主控项目1桩位 见上表灌注桩的桩位允许偏差2孔深（mm） +3003桩体质量检验 按基桩检测技术规范4混凝土强度 设计要求5承载力 按基桩检测技术规范一般项目1垂直度 见上表灌注桩的桩位允许偏差2桩径见上表灌注桩的桩位允许偏差3泥浆比重（粘土或砂性土中）1.15～1.204泥浆面标高（高于地下水位）（m）0.5～1.05沉渣厚度：端承桩（mm） 摩擦桩（mm）≤50≤1506混凝土坍落度：水下灌注（mm） 干施工（mm）160～22070～1007钢筋笼安装深度（mm）±1008混凝土充盈系数＞19桩顶标高（mm）+30,-50四、工艺流程测量放线→桩机就位→钻（冲）孔→注泥浆→下套管→继续钻孔→扩底→排渣→清孔→吊放钢筋笼→二次清孔→浇筑水下混凝土→拔出导管→桩机移位（进入下一根桩施工）。五、操作工艺（一）泥浆的制备和处理1、除能自行造浆的土层外，泥浆制备要选用高塑性粘土或膨润土。拌制泥浆要根据施工机械、工艺及穿越土层进行配合比设计。2、泥浆护壁要符合下列规定：（1）施工期间护筒内的泥浆面要高...
