冲击式钻孔桩技术交底记录--技术交底

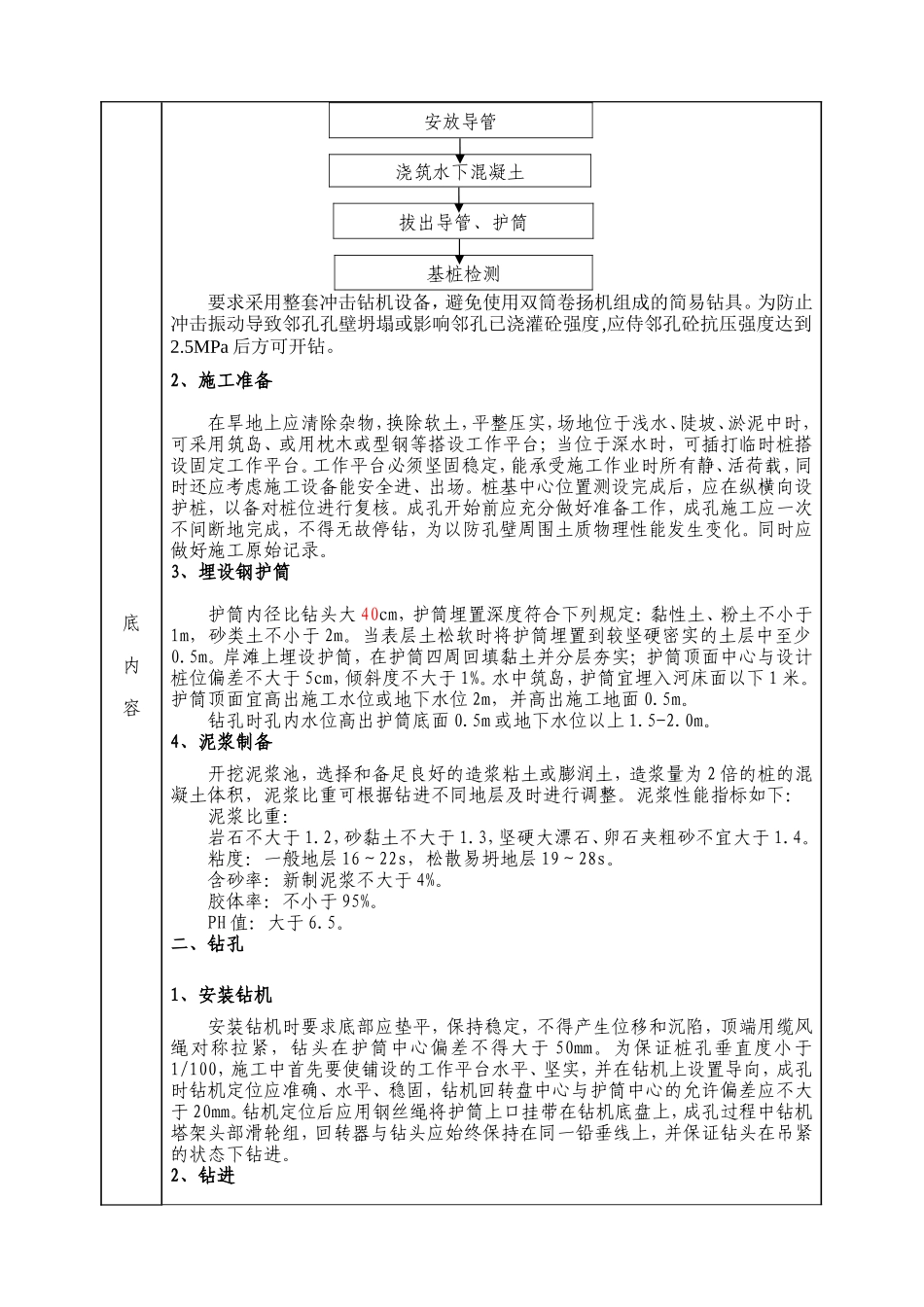

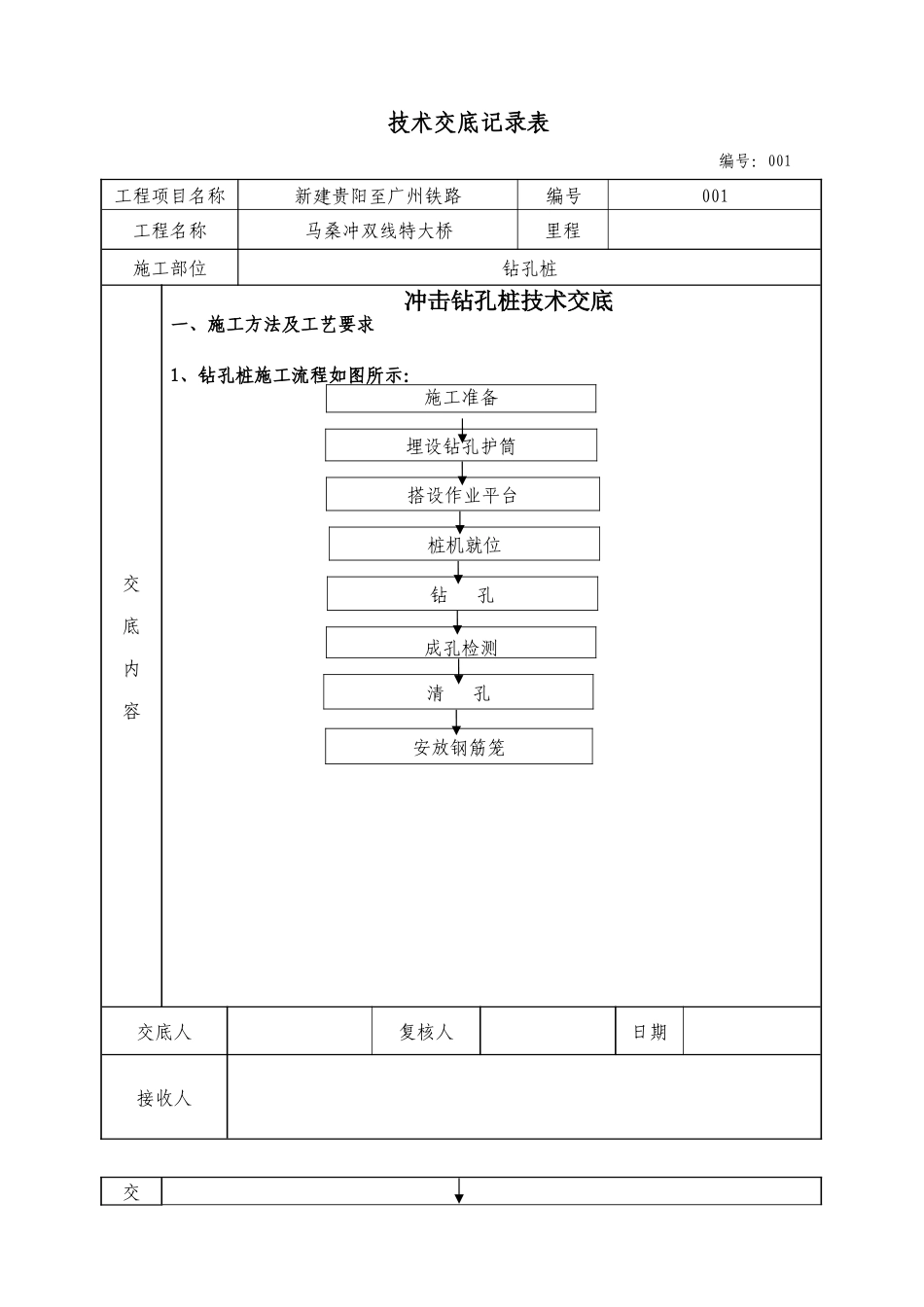

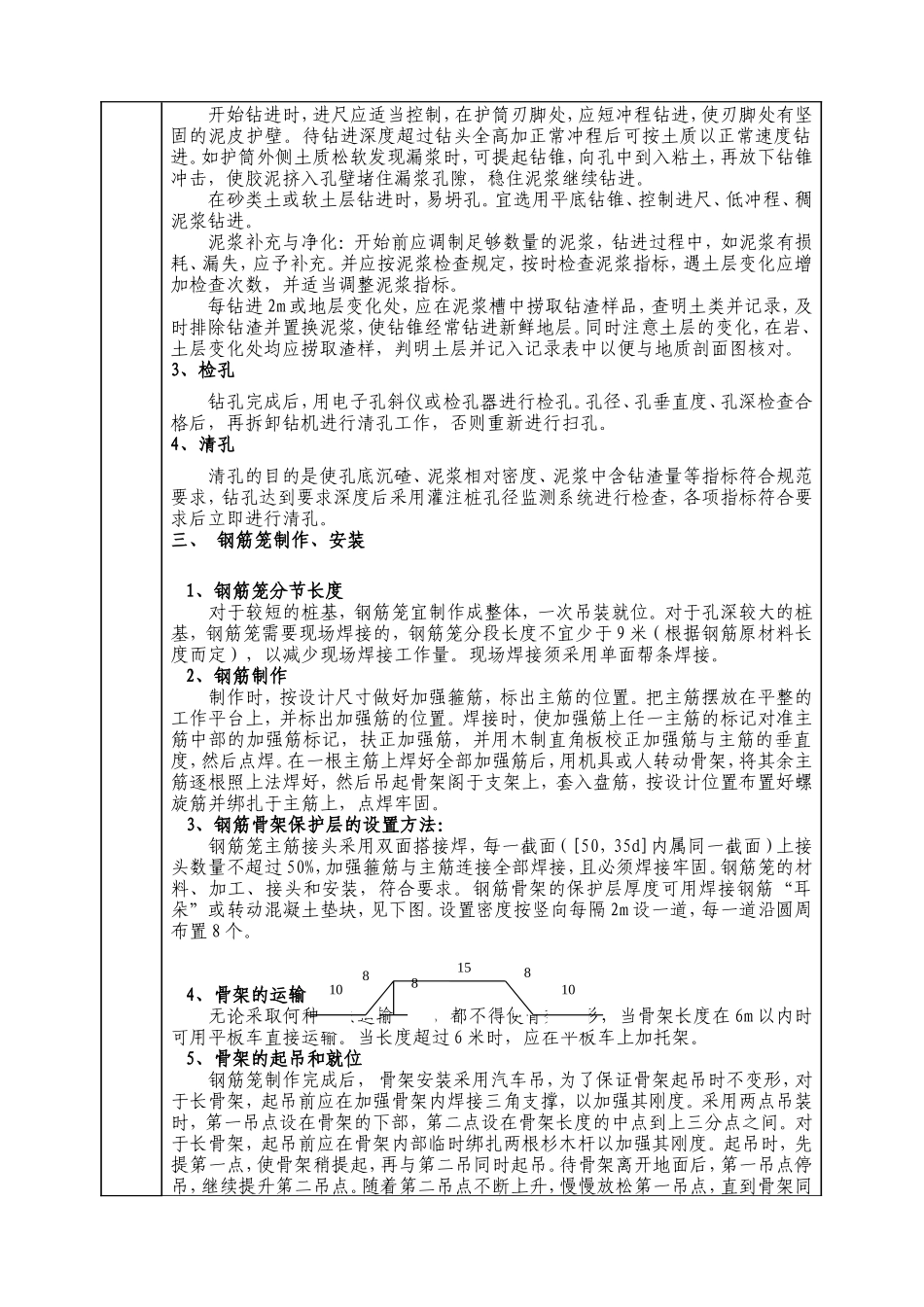

技术交底记录表 编号：001工程项目名称新建贵阳至广州铁路编号001工程名称马桑冲双线特大桥里程施工部位钻孔桩交底内容冲击钻孔桩技术交底一、施工方法及工艺要求1、钻孔桩施工流程如图所示：施工准备 埋设钻孔护筒 搭设作业平台 桩机就位 钻 孔 成孔检测清 孔安放钢筋笼交底人复核人日期接收人交 底内容安放导管浇筑水下混凝土 拔出导管、护筒 基桩检测要求采用整套冲击钻机设备，避免使用双筒卷扬机组成的简易钻具。为防止冲击振动导致邻孔孔壁坍塌或影响邻孔已浇灌砼强度,应侍邻孔砼抗压强度达到2.5MPa 后方可开钻。2、施工准备 在旱地上应清除杂物，换除软土，平整压实，场地位于浅水、陡坡、淤泥中时，可采用筑岛、或用枕木或型钢等搭设工作平台；当位于深水时，可插打临时桩搭设固定工作平台。工作平台必须坚固稳定，能承受施工作业时所有静、活荷载，同时还应考虑施工设备能安全进、出场。桩基中心位置测设完成后，应在纵横向设护桩，以备对桩位进行复核。成孔开始前应充分做好准备工作，成孔施工应一次不间断地完成，不得无故停钻，为以防孔壁周围土质物理性能发生变化。同时应做好施工原始记录。3、埋设钢护筒护筒内径比钻头大 40cm，护筒埋置深度符合下列规定：黏性土、粉土不小于1m，砂类土不小于 2m。当表层土松软时将护筒埋置到较坚硬密实的土层中至少0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不大于 5cm，倾斜度不大于 1%。水中筑岛，护筒宜埋入河床面以下 1 米。护筒顶面宜高出施工水位或地下水位 2m，并高出施工地面 0.5m。钻孔时孔内水位高出护筒底面 0.5m 或地下水位以上 1.5-2.0m。4、泥浆制备开挖泥浆池，选择和备足良好的造浆粘土或膨润土，造浆量为 2 倍的桩的混凝土体积，泥浆比重可根据钻进不同地层及时进行调整。泥浆性能指标如下：泥浆比重：岩石不大于 1.2，砂黏土不大于 1.3，坚硬大漂石、卵石夹粗砂不宜大于 1.4。粘度：一般地层 16～22s，松散易坍地层 19～28s。含砂率：新制泥浆不大于 4%。胶体率：不小于 95%。PH 值：大于 6.5。二、钻孔1、安装钻机安装钻机时要求底部应垫平，保持稳定，不得产生位移和沉陷，顶端用缆风绳对称拉紧，钻头在护筒中心偏差不得大于 50mm。为保证桩孔垂直度小于1/100，施工中首先要使铺设的工作平台水平、坚实，并在钻机上设置导向，成孔时钻机定位应准确、水平、稳固，钻机回转盘中心与护筒中心的允许偏差应不大于 20mm。钻机定位后应用钢丝绳将护筒上口挂带在钻机底盘上，成孔过程中钻机塔架头部滑轮组，回转器与钻头应始终保持在同一铅垂线上，并保证钻头在吊紧的状态下钻进。2、钻进开始钻进时，进尺应适当控制，在护筒刃脚处，应短冲程钻进，使刃脚处有坚固的泥皮护壁。待钻进深度超过钻头全高加正常冲程后可按土质以正常速度钻进。如护筒外侧土质松软发现漏浆时，可提起钻锥，向孔中到入粘土，再放下钻锥冲击，使胶泥挤入孔壁堵住漏浆孔隙，稳住泥浆继续钻进。在砂类土或软土层钻进时，易坍孔。宜选用平底钻锥、控制进尺、低冲程、稠泥浆钻进。泥浆补充与净化：开始前应调制足够数量的泥浆，钻进过程中，如泥浆有损耗、漏失，应予补充。并应按泥浆检查规定，按时检查泥浆指标，遇土层变化应增加检查次数，并适当调整泥浆指标。每钻进 2m 或地层变化处，应在泥浆槽中捞取钻渣样品，查明土类并记录，及时排除钻渣并置换泥浆，使钻锥经常钻进新鲜地层。同时注意土层的变化，在岩、土层变化处均应捞取渣样，判明土层并记入记录表中以便与地质剖面图核对。3、检孔钻孔完成后，用电子孔斜仪或检孔器进行检孔。孔径、孔垂直度、孔深检查合格后，再拆卸钻机进行清孔工作，否则重新进行扫孔。4、清孔清孔的目的是使孔底沉碴、泥浆相对密度、泥浆中含钻渣量等指标符合规范要求，钻孔达到要求深度后采用灌注桩孔径监测系统进行检查，各项指标符合要求后立即进行清孔。三、 钢筋笼制作、安装1、钢筋笼分节长度对于较短的桩基，钢筋笼宜制作成整体，一次吊装就位。对于孔深较大的桩基，钢筋笼需要现场焊接的，钢筋笼分段长度不宜少于 9 米...
