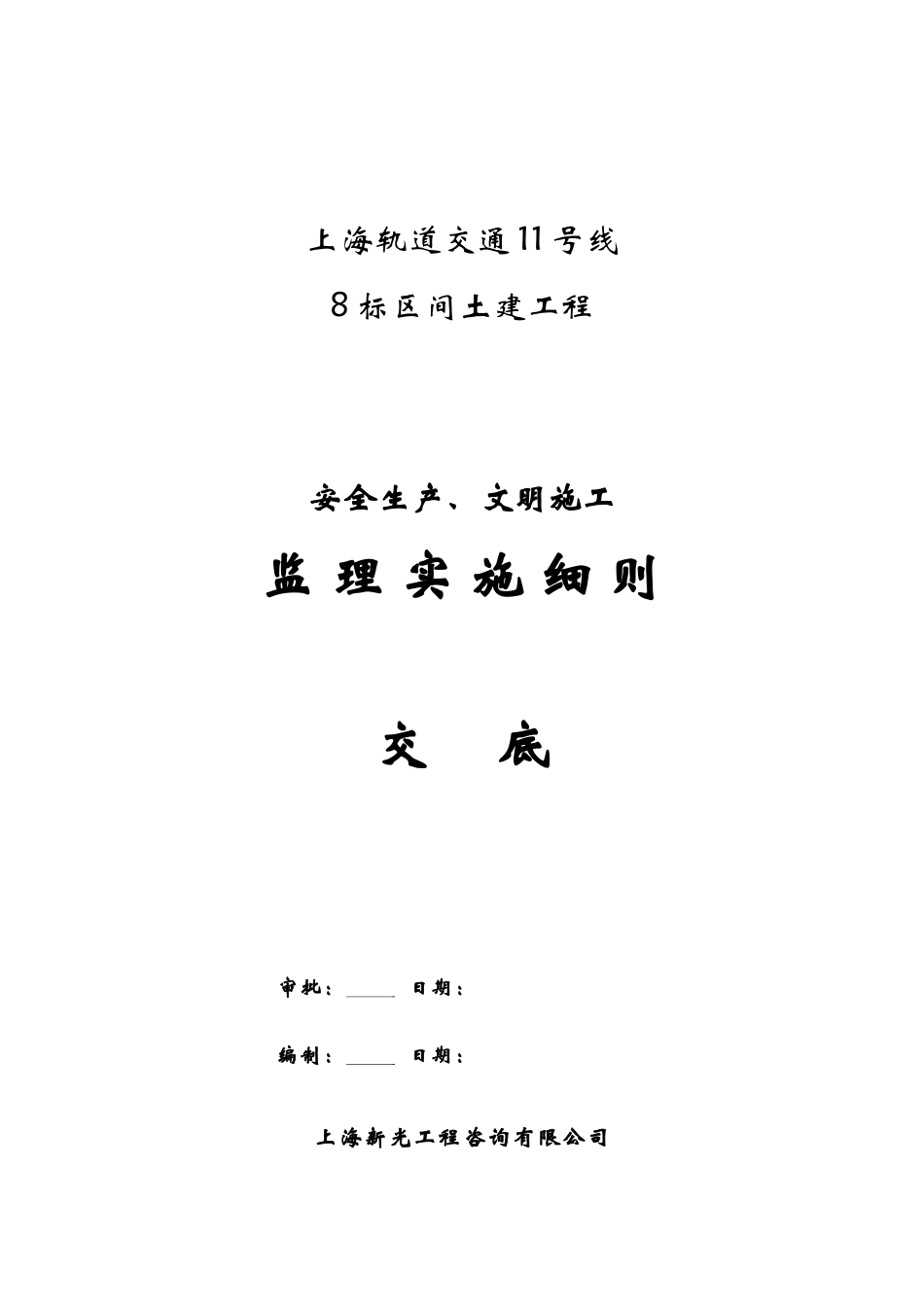

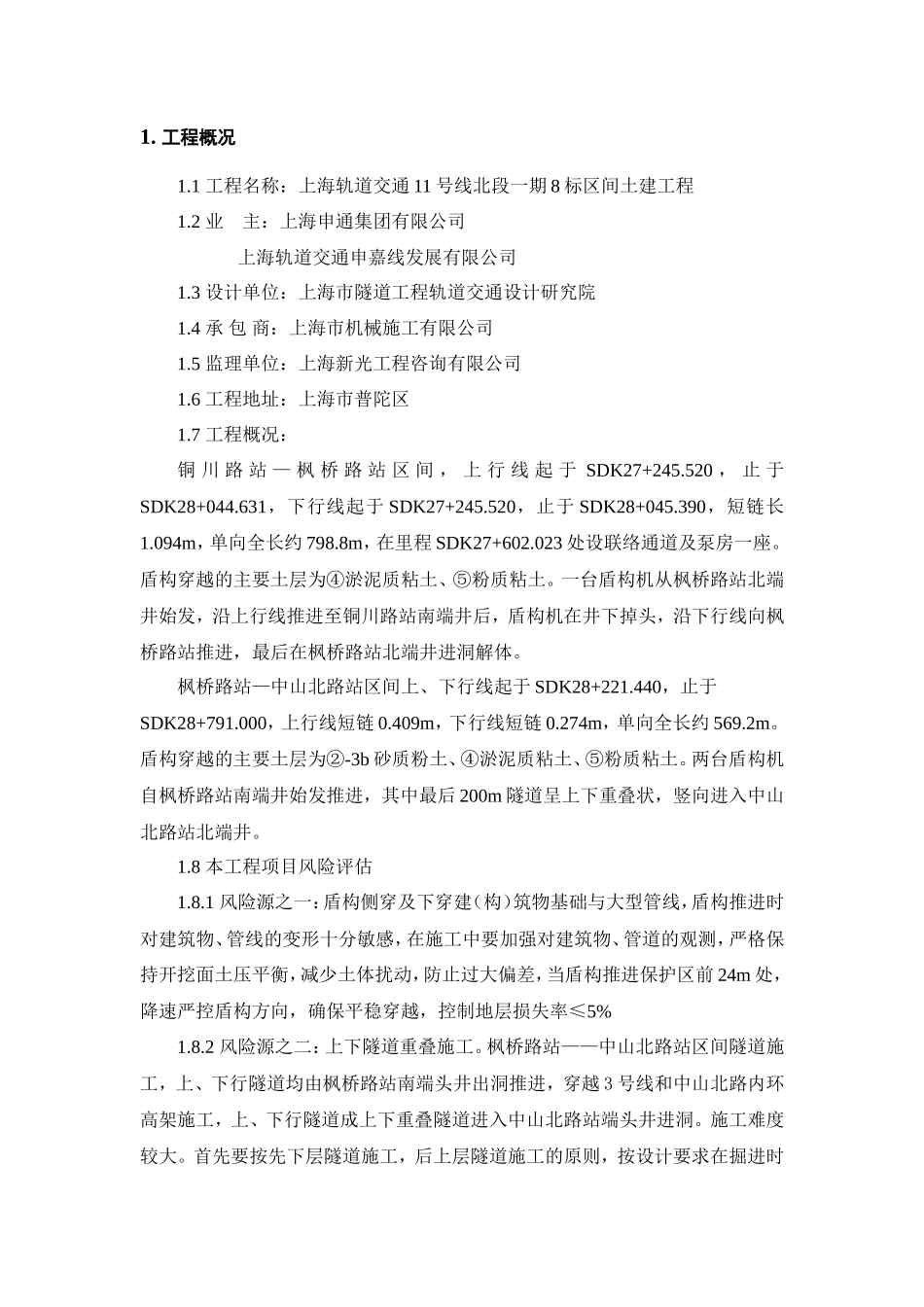

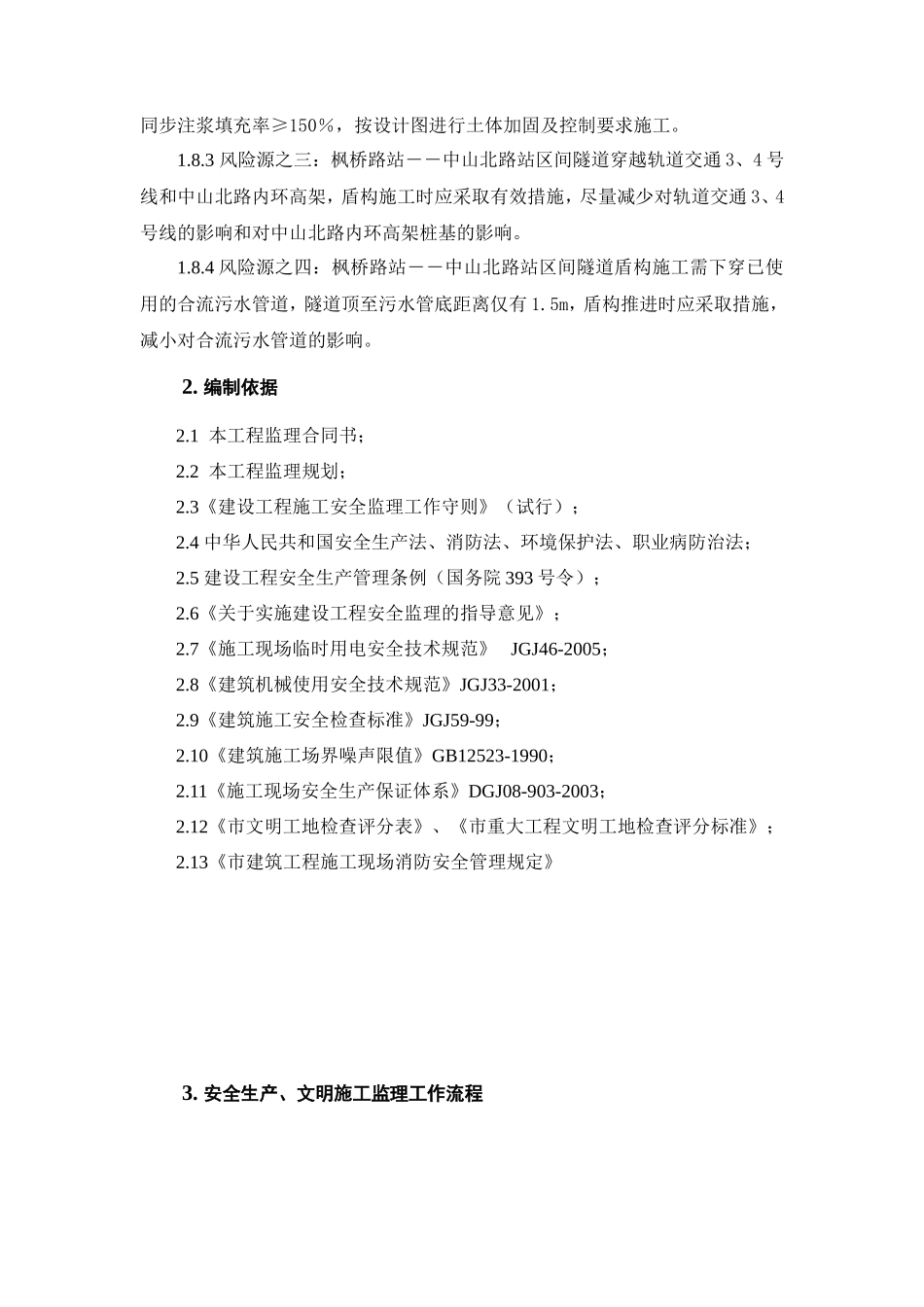

上海轨道交通 11 号线8 标区间土建工程安全生产、文明施工监 理 实 施 细 则交 底审批： 日期： 编制： 日期： 上海新光工程咨询有限公司1. 工程概况1.1 工程名称：上海轨道交通 11 号线北段一期 8 标区间土建工程1.2 业 主：上海申通集团有限公司 上海轨道交通申嘉线发展有限公司1.3 设计单位：上海市隧道工程轨道交通设计研究院1.4 承 包 商：上海市机械施工有限公司1.5 监理单位：上海新光工程咨询有限公司1.6 工程地址：上海市普陀区1.7 工程概况：铜 川 路 站 — 枫 桥 路 站 区 间 ， 上 行 线 起 于 SDK27+245.520 ， 止 于SDK28+044.631，下行线起于 SDK27+245.520，止于 SDK28+045.390，短链长1.094m，单向全长约 798.8m，在里程 SDK27+602.023 处设联络通道及泵房一座。盾构穿越的主要土层为④淤泥质粘土、⑤粉质粘土。一台盾构机从枫桥路站北端井始发，沿上行线推进至铜川路站南端井后，盾构机在井下掉头，沿下行线向枫桥路站推进，最后在枫桥路站北端井进洞解体。枫桥路站—中山北路站区间上、下行线起于 SDK28+221.440，止于SDK28+791.000，上行线短链 0.409m，下行线短链 0.274m，单向全长约 569.2m。盾构穿越的主要土层为②-3b 砂质粉土、④淤泥质粘土、⑤粉质粘土。两台盾构机自枫桥路站南端井始发推进，其中最后 200m 隧道呈上下重叠状，竖向进入中山北路站北端井。1.8 本工程项目风险评估1.8.1 风险源之一：盾构侧穿及下穿建（构）筑物基础与大型管线，盾构推进时对建筑物、管线的变形十分敏感，在施工中要加强对建筑物、管道的观测，严格保持开挖面土压平衡，减少土体扰动，防止过大偏差，当盾构推进保护区前 24m 处，降速严控盾构方向，确保平稳穿越，控制地层损失率≤5%1.8.2 风险源之二：上下隧道重叠施工。枫桥路站——中山北路站区间隧道施工，上、下行隧道均由枫桥路站南端头井出洞推进，穿越 3 号线和中山北路内环高架施工，上、下行隧道成上下重叠隧道进入中山北路站端头井进洞。施工难度较大。首先要按先下层隧道施工，后上层隧道施工的原则，按设计要求在掘进时同步注浆填充率≥150％，按设计图进行土体加固及控制要求施工。1.8.3 风险源之三：枫桥路站――中山北路站区间隧道穿越轨道交通 3、4 号线和中山北路内环高架，盾构施工时应采取有效措施，尽量减少对轨道交通 3、4号线的影响和对中山北路内环高架桩基的影响。1.8.4 风险源之四：枫桥路站――中山北路站区间隧道盾构施工需下穿已使用的合流污水管道，隧道顶至污水管底距离仅有 1.5m，盾构推进时应采取措施，减小对合流污水管道的影响。2. 编制依据2.1 本工程监理合同书；2.2 本工程监理规划；2.3《建设工程施工安全监理工作守则》（试行）；2.4 中华人民共和国安全生产法、消防法、环境保护法、职业病防治法；2.5 建设工程安全生产管理条例（国务院 393 号令）；2.6《关于实施建设工程安全监理的指导意见》；2.7《施工现场临时用电安全技术规范》 JGJ46-2005；2.8《建筑机械使用安全技术规范》JGJ33-2001；2.9《建筑施工安全检查标准》JGJ59-99；2.10《建筑施工场界噪声限值》GB12523-1990；2.11《施工现场安全生产保证体系》DGJ08-903-2003；2.12《市文明工地检查评分表》、《市重大工程文明工地检查评分标准》；2.13《市建筑工程施工现场消防安全管理规定》3. 安全生产、文明施工监理工作流程监理文件准备施工准备阶段施工过程阶段编制安全生产、文明施工监理实施细则编制高危作业专项安全监理细则编制分部、分项工程安全监理工作计划系统表制定项目机构安全监理责任制制定监理安全检查制度制定安全旁站监督制度制定创建文明工地规划安全生产、文明施工监理工作交底审核安全生产保证体系审核施工组织设计安全技术措施审核高危作业安全及应急抢险方案审查专业分包和劳务分包单位资质复核施工机械、安全设施验收手续审查特种作业人员资格监督施工单位进行安全自查现场安全、文明巡视检查高危作业旁站监督定期（专项）安全、文明检查内业资料建档管理编制安全工作月报发现违章安全隐患签发整改文件当即...
