钢筋焊接施工技术交底--监理交底

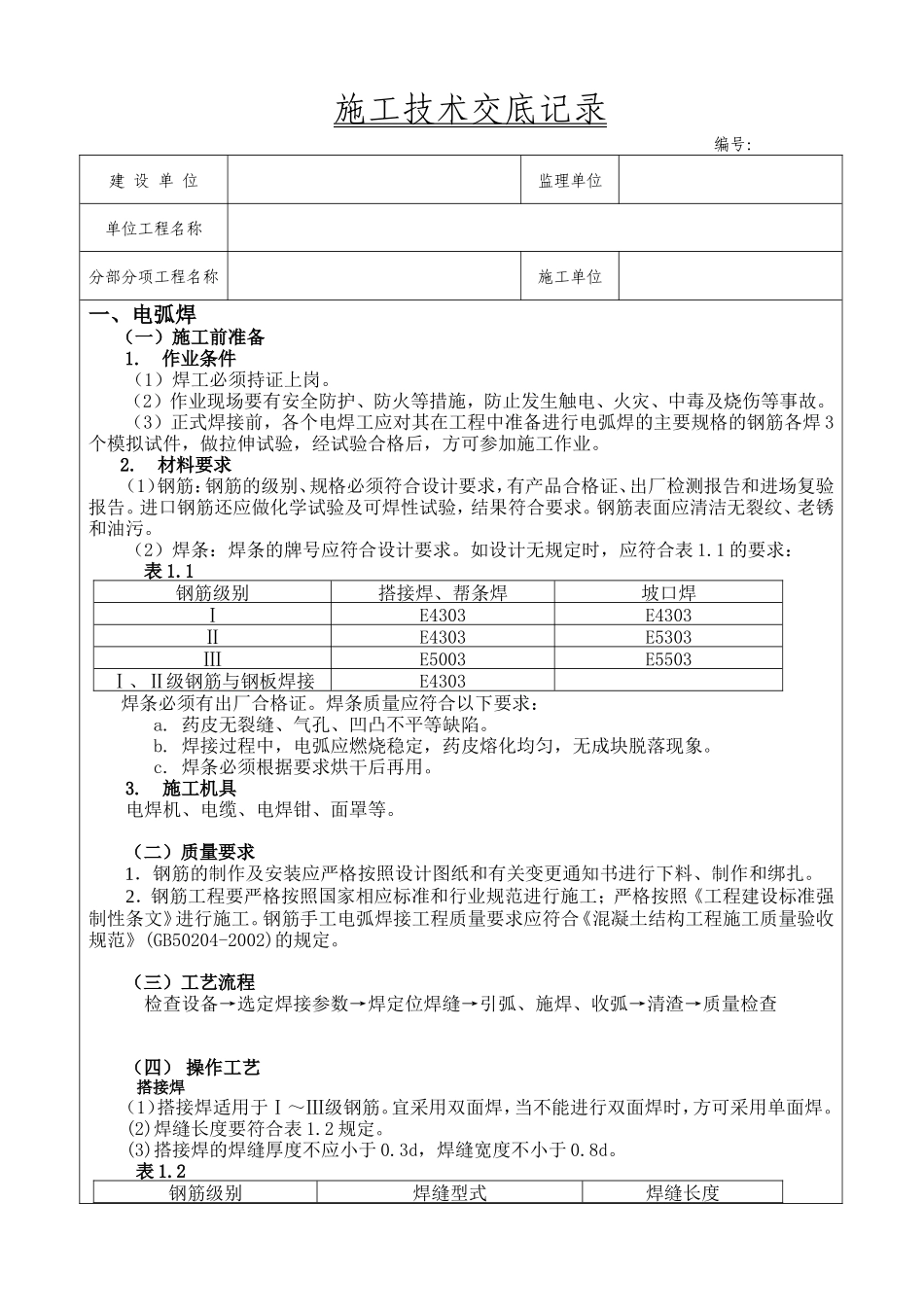

施工技术交底记录 编号： 建 设 单 位监理单位单位工程名称分部分项工程名称施工单位一、电弧焊 （一）施工前准备1. 作业条件（1）焊工必须持证上岗。（2）作业现场要有安全防护、防火等措施，防止发生触电、火灾、中毒及烧伤等事故。（3）正式焊接前，各个电焊工应对其在工程中准备进行电弧焊的主要规格的钢筋各焊 3个模拟试件，做拉伸试验，经试验合格后，方可参加施工作业。2. 材料要求（1）钢筋：钢筋的级别、规格必须符合设计要求，有产品合格证、出厂检测报告和进场复验报告。进口钢筋还应做化学试验及可焊性试验，结果符合要求。钢筋表面应清洁无裂纹、老锈和油污。（2）焊条：焊条的牌号应符合设计要求。如设计无规定时，应符合表 1.1 的要求：表 1.1钢筋级别搭接焊、帮条焊坡口焊ⅠE4303E4303ⅡE4303E5303ⅢE5003E5503Ⅰ、Ⅱ级钢筋与钢板焊接E4303焊条必须有出厂合格证。焊条质量应符合以下要求：a. 药皮无裂缝、气孔、凹凸不平等缺陷。b. 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。c. 焊条必须根据要求烘干后再用。3. 施工机具电焊机、电缆、电焊钳、面罩等。（二）质量要求1．钢筋的制作及安装应严格按照设计图纸和有关变更通知书进行下料、制作和绑扎。2．钢筋工程要严格按照国家相应标准和行业规范进行施工；严格按照《工程建设标准强制性条文》进行施工。钢筋手工电弧焊接工程质量要求应符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定。（三）工艺流程检查设备→选定焊接参数→焊定位焊缝→引弧、施焊、收弧→清渣→质量检查（四） 操作工艺 搭接焊（1）搭接焊适用于Ⅰ～Ⅲ级钢筋。宜采用双面焊，当不能进行双面焊时，方可采用单面焊。(2)焊缝长度要符合表 1.2 规定。(3)搭接焊的焊缝厚度不应小于 0.3d，焊缝宽度不小于 0.8d。表 1.2钢筋级别焊缝型式焊缝长度Ⅰ单面焊≥8d双面焊≥4dⅡ、Ⅲ单面焊≥10d双面焊≥5d注：d 为主筋直径（mm）(4)搭接焊时，先在离端部 20mm 以上部位焊接两个定位焊缝。(5)搭接焊时，引弧应在搭接钢筋形成焊缝的一端开始，收弧应在搭接钢筋的端头上，弧坑应填满。第一层焊缝应有足够的熔深，主焊缝与定位焊缝应熔合良好，不得烧伤主筋。（五）应注意的质量问题1. 应根据钢筋的级别、直径、接头型式，选择焊条、焊接工艺。焊接参数应采用班前焊确定的参数。2.焊接地线与钢筋应接触紧密，休息期间要断开电源，以避免焊条接触钢筋发生电弧，烧伤钢筋。3. 焊接过程中应及时清渣，弧坑应填满。二、闪光对焊（一）焊前准备工作1. 焊工必须持证上岗。2. 作业现场要有安全防护、防火等措施，防止发生触电、火灾、中毒及烧伤等事故。3. 焊件组装焊接前，对焊接接触面和焊缝边缘每边30-50 毫米范围内的铁锈、毛刺等应清除干净，露出钢材金属光泽。4. 对焊机械：对焊机是利用电流通过电阻热作为热源，并施加一定压力而使金属焊合的电阻焊机。5. 施焊前，焊工应复查焊件接头质量和焊区的处理情况，当不符合要求时，应经修整合格后方可施焊。（二）焊接环境1. 焊接的环境温度应能保证焊件焊接所需的足够温度和焊工技能不受影响。2. 焊接电弧1m 范围内的相对湿度应符合下列规定：铝及铝合金焊接：不得大于80%； 其他焊接材料焊接：不得大于90%。3. 当焊件表面潮湿、覆盖有冰雪、或在下雨、下雪刮风期间，焊工及焊件无保护措施时，不应进行焊接。（三）焊接工艺1. 连续闪光焊：连续闪光焊的工艺是连续闪光（烧化）、顶锻过程。当对焊机夹具夹紧钢筋并通电后，使对焊钢筋的端面轻微接触，由于电阻的原因，使端头金属很快熔化，熔化的金属微粒象火花般的从钢筋端面间隙喷射出来，这种现象称为闪光。继续将钢筋端面逐渐移近，新的接触点不断形成，即形成连续闪光过程。待钢筋烧熔完规定的留量后，钢筋端部也已加热到接近熔点温度，然后以一定的压力迅速进行顶锻，再断电继续顶锻到一定长度，焊接接头即告完成。连续闪光焊适用焊接直径25mm 以下的钢筋。2. 预热闪光焊：预热闪光焊要经过预热、闪光（烧化）、顶锻工艺过程。预热闪光焊是在连续闪光前，增加一个钢筋预热过程，然后再...
