施工测量监理工作流程图--监理工作流程

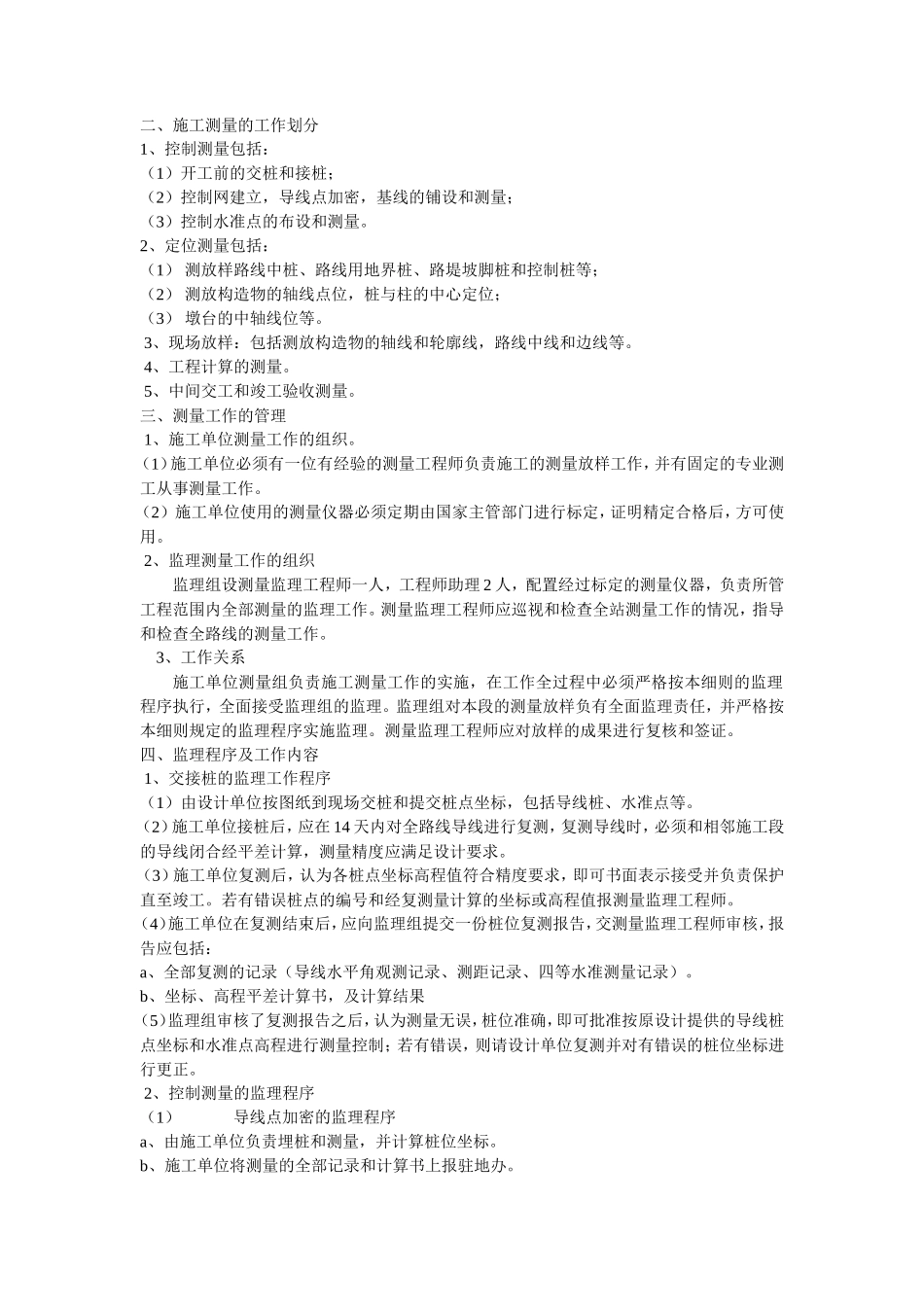

二、施工测量的工作划分1、控制测量包括：（1）开工前的交桩和接桩；（2）控制网建立，导线点加密，基线的铺设和测量；（3）控制水准点的布设和测量。2、定位测量包括：（1） 测放样路线中桩、路线用地界桩、路堤坡脚桩和控制桩等；（2） 测放构造物的轴线点位，桩与柱的中心定位；（3） 墩台的中轴线位等。 3、现场放样：包括测放构造物的轴线和轮廓线，路线中线和边线等。 4、工程计算的测量。 5、中间交工和竣工验收测量。三、测量工作的管理 1、施工单位测量工作的组织。（1）施工单位必须有一位有经验的测量工程师负责施工的测量放样工作，并有固定的专业测工从事测量工作。（2） 施工单位使用的测量仪器必须定期由国家主管部门进行标定，证明精定合格后，方可使用。 2、监理测量工作的组织监理组设测量监理工程师一人，工程师助理 2 人，配置经过标定的测量仪器，负责所管工程范围内全部测量的监理工作。测量监理工程师应巡视和检查全站测量工作的情况，指导和检查全路线的测量工作。 3、工作关系施工单位测量组负责施工测量工作的实施，在工作全过程中必须严格按本细则的监理程序执行，全面接受监理组的监理。监理组对本段的测量放样负有全面监理责任，并严格按本细则规定的监理程序实施监理。测量监理工程师应对放样的成果进行复核和签证。四、监理程序及工作内容 1、交接桩的监理工作程序（1）由设计单位按图纸到现场交桩和提交桩点坐标，包括导线桩、水准点等。（2）施工单位接桩后，应在 14 天内对全路线导线进行复测，复测导线时，必须和相邻施工段的导线闭合经平差计算，测量精度应满足设计要求。（3）施工单位复测后，认为各桩点坐标高程值符合精度要求，即可书面表示接受并负责保护直至竣工。若有错误桩点的编号和经复测量计算的坐标或高程值报测量监理工程师。（4）施工单位在复测结束后，应向监理组提交一份桩位复测报告，交测量监理工程师审核，报告应包括：a、全部复测的记录（导线水平角观测记录、测距记录、四等水准测量记录）。b、坐标、高程平差计算书，及计算结果（5）监理组审核了复测报告之后，认为测量无误，桩位准确，即可批准按原设计提供的导线桩点坐标和水准点高程进行测量控制；若有错误，则请设计单位复测并对有错误的桩位坐标进行更正。 2、控制测量的监理程序 （1） 导线点加密的监理程序a、由施工单位负责埋桩和测量，并计算桩位坐标。b、施工单位将测量的全部记录和计算书上报驻地办。c、监理组对测量报告进行审核，若计算无误，测量记录和方法符合规范要求，即由驻地对桩点进行复测。d、导线复测严格按（JTJ061—99）公路勘测规范要求按四等导线要求，采用六测回法观测，导线全长相对闭合差 1/35000、方位角闭合差±5 ，现场桩点保护完好，可批准使用。（2） 水准点加密的监理程序a、工地水准点应由设计移交的水准点引出，由施工单位埋设，按（JTJ061—99）规范，按四等水准要求，用二台水准仪同向观测、附合式、环线闭合差±20 。b、随着工程的进展，水准点逐渐地引到沿线的主要建筑物上，以保证水准点安全。c、测量监理工程师应对施工单位报来的控制网测量报告审核，应要求：·桩点布置能有效控制工地范围 ·桩点保护良好。·测量方法符合规范要求·全部测量记录、计算书、计算结果精度均符合规范要求。d、报告审查合格后，测量监理工程师应对控制网（或基线）各桩点进行复测，误差在允许范围内，即可批准控制网的应用。e、控制网桩点须由施工单位负责保护，监理应定期组织施工单位检查复测。（3） 施工期间每半年至少应复测一次水准点，季节冻融地区，在冻融以后也应进行复测，并将复测结果报驻地办审核。 3、定位测量的监理程序和内容（1） 定位测量的内容包括：测放路线的中线桩、路基用地界桩、路堤坡脚桩和控制桩等；测放构造物的轴线点位，桩拄中心位等。（2） 在测放点位之前，施工单位测量工程师应提交测量方案报告。内容包括：a、测量方法：全站仪坐标法，一级公路应采坐标法恢复主要控制桩。b、校核方法：全站仪坐标法等，一级公路应采全站仪坐标法恢复主要控制桩。c、计算书。d、误差要求，测回数...
