沉井工程监理作业指导书监理工作手册

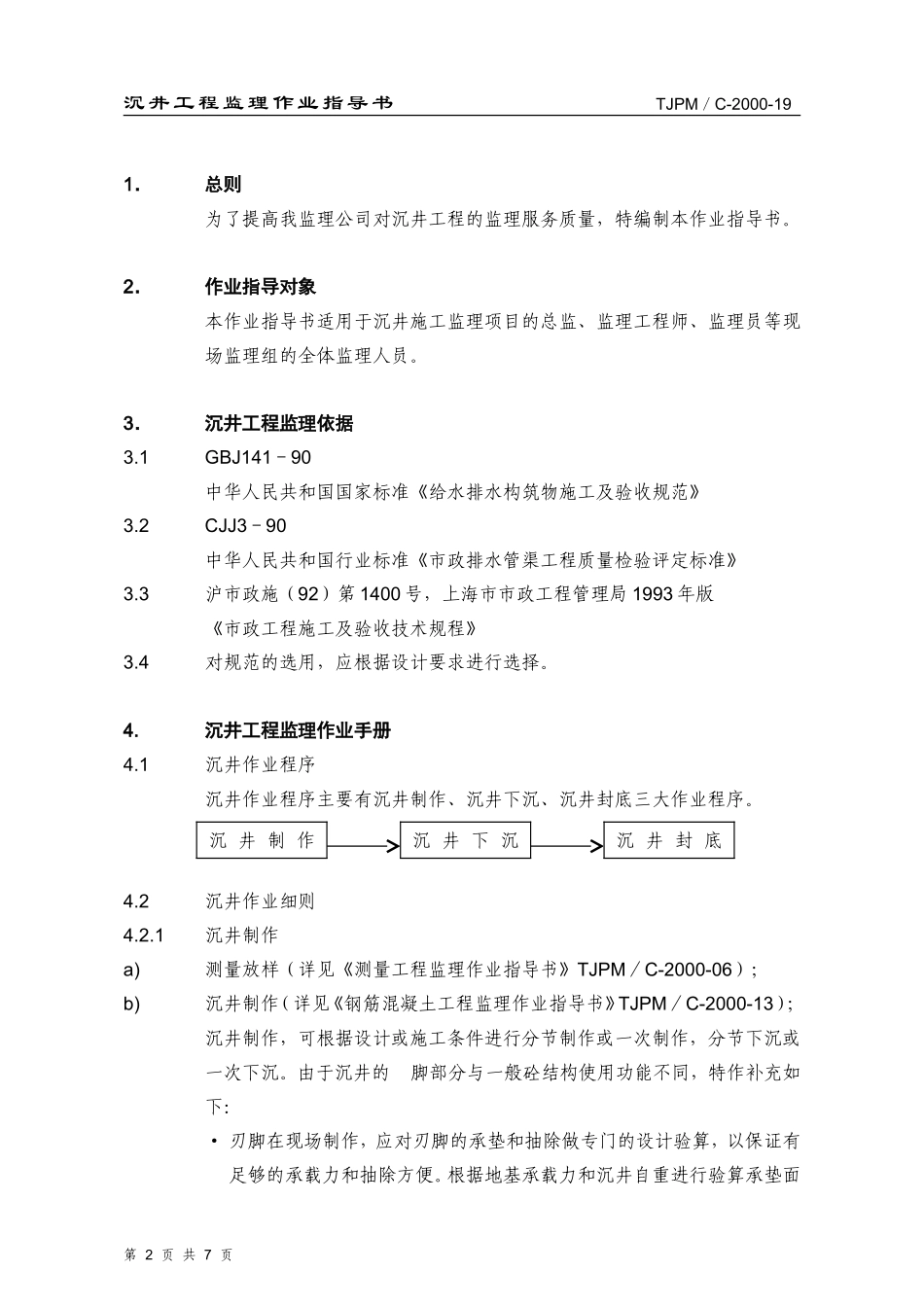

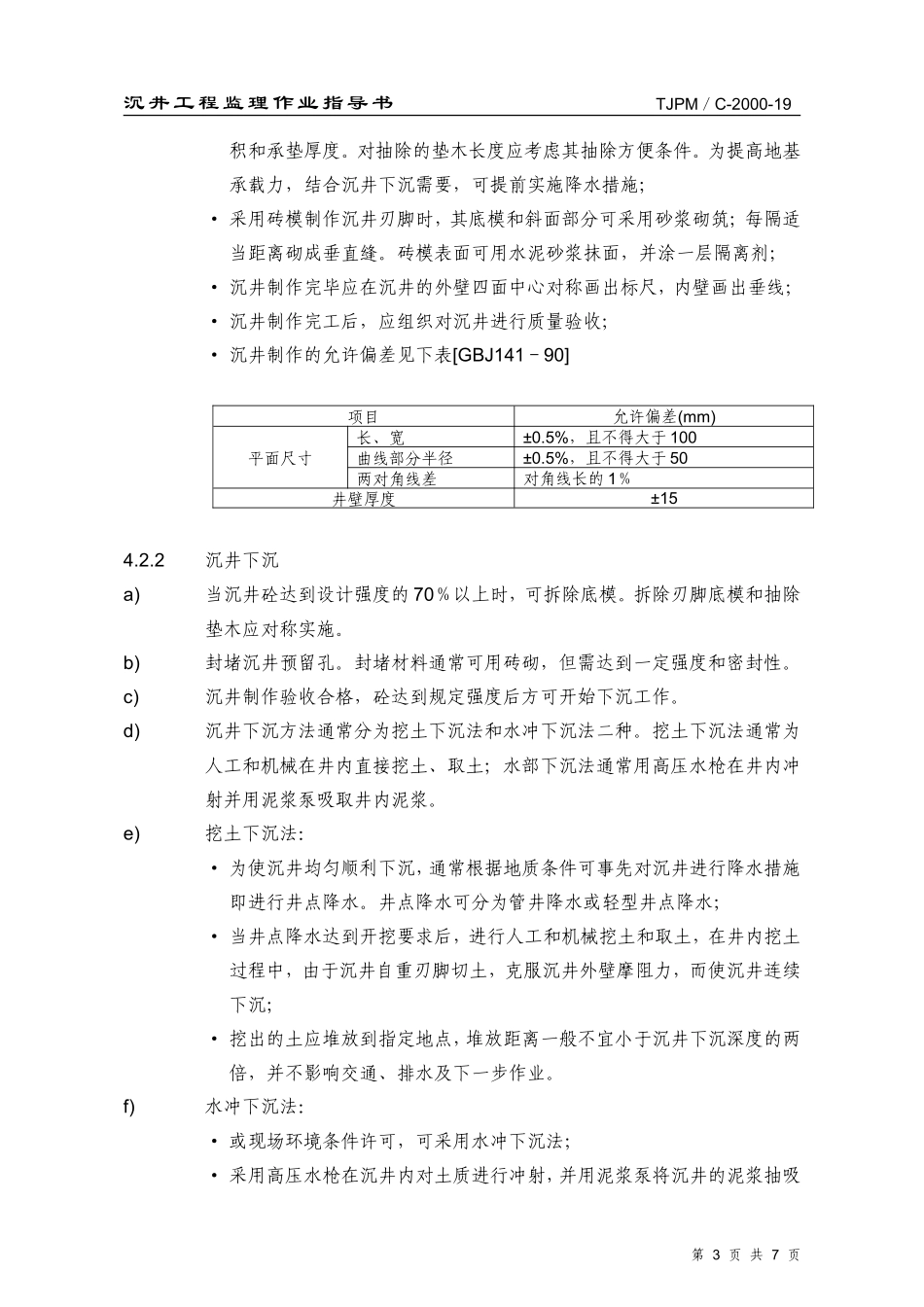

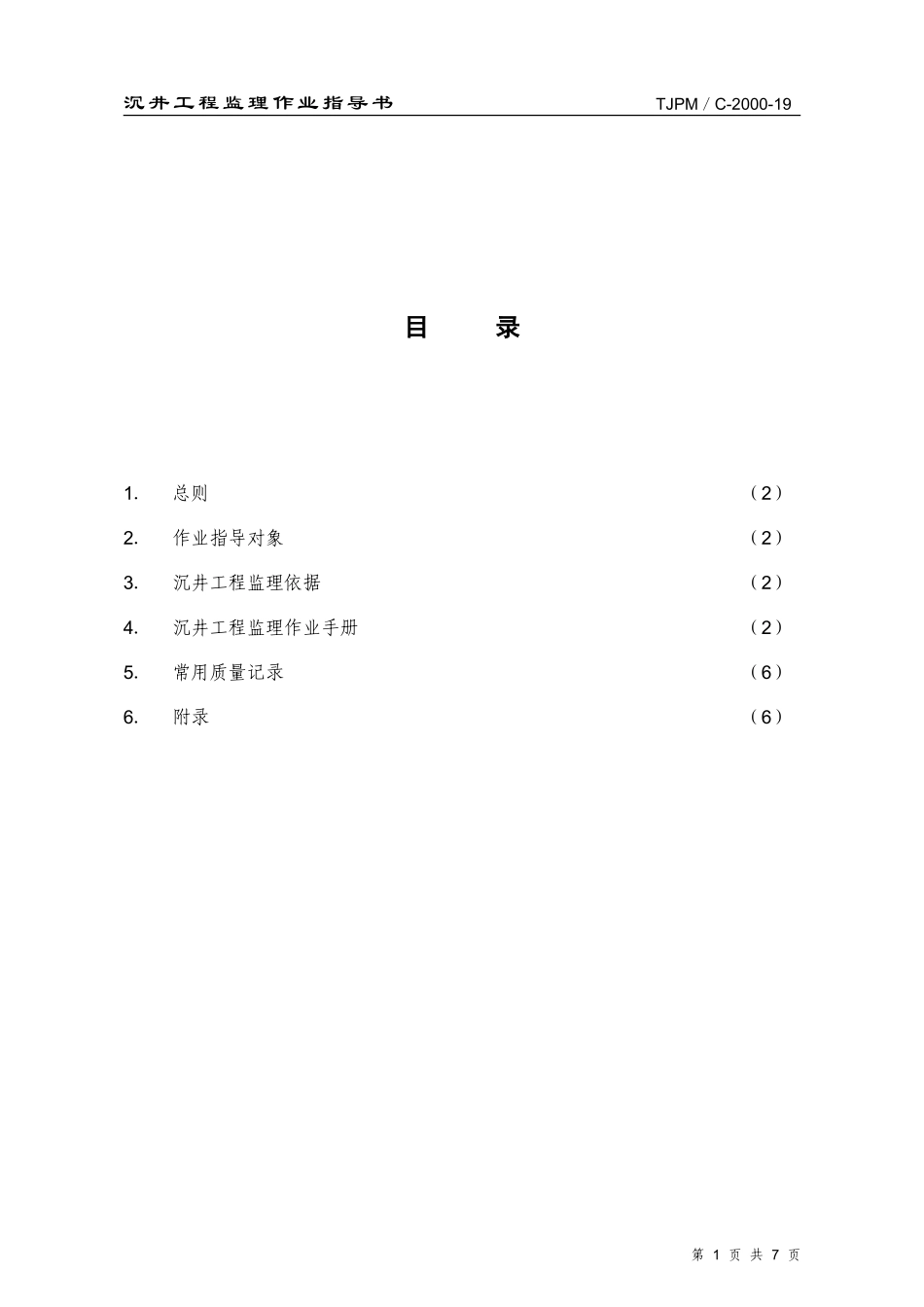

沉井工程监理作业指导书TJPM／C-2000-19目 录1．总则（2）2．作业指导对象（2）3．沉井工程监理依据（2）4．沉井工程监理作业手册（2）5．常用质量记录（6）6．附录（6）第 1 页 共 7 页沉井工程监理作业指导书TJPM／C-2000-191．总则为了提高我监理公司对沉井工程的监理服务质量，特编制本作业指导书。2．作业指导对象本作业指导书适用于沉井施工监理项目的总监、监理工程师、监理员等现场监理组的全体监理人员。3．沉井工程监理依据3.1GBJ141－90中华人民共和国国家标准《给水排水构筑物施工及验收规范》3.2CJJ3－90中华人民共和国行业标准《市政排水管渠工程质量检验评定标准》3.3沪市政施（92）第 1400 号，上海市市政工程管理局 1993 年版《市政工程施工及验收技术规程》3.4对规范的选用，应根据设计要求进行选择。4. 沉井工程监理作业手册4.1沉井作业程序沉井作业程序主要有沉井制作、沉井下沉、沉井封底三大作业程序。4.2沉井作业细则4.2.1沉井制作a)测量放样（详见《测量工程监理作业指导书》TJPM／C-2000-06）；b)沉井制作（详见《钢筋混凝土工程监理作业指导书》TJPM／C-2000-13）；沉井制作，可根据设计或施工条件进行分节制作或一次制作，分节下沉或一次下沉。由于沉井的 脚部分与一般砼结构使用功能不同，特作补充如下：· 刃脚在现场制作，应对刃脚的承垫和抽除做专门的设计验算，以保证有足够的承载力和抽除方便。根据地基承载力和沉井自重进行验算承垫面第 2 页 共 7 页沉 井 制 作沉 井 下 沉沉 井 封 底沉井工程监理作业指导书TJPM／C-2000-19积和承垫厚度。对抽除的垫木长度应考虑其抽除方便条件。为提高地基承载力，结合沉井下沉需要，可提前实施降水措施；· 采用砖模制作沉井刃脚时，其底模和斜面部分可采用砂浆砌筑；每隔适当距离砌成垂直缝。砖模表面可用水泥砂浆抹面，并涂一层隔离剂；· 沉井制作完毕应在沉井的外壁四面中心对称画出标尺，内壁画出垂线；· 沉井制作完工后，应组织对沉井进行质量验收；· 沉井制作的允许偏差见下表[GBJ141－90]项目允许偏差(mm)平面尺寸长、宽±0.5%，且不得大于 100曲线部分半径±0.5%，且不得大于 50两对角线差对角线长的 1％井壁厚度±154.2.2沉井下沉a)当沉井砼达到设计强度的 70％以上时，可拆除底模。拆除刃脚底模和抽除垫木应对称实施。b)封堵沉井预留孔。封堵材料通常可用砖砌，但需达到一定强度和密封性。c)沉井制作验收合格，砼达到规定强度后方可开始下沉工作。d)沉井下沉方法通常分为挖土下沉法和水冲下沉法二种。挖土下沉法通常为人工和机械在井内直接挖土、取土；水部下沉法通常用高压水枪在井内冲射并用泥浆泵吸取井内泥浆。e)挖土下沉法：· 为使沉井均匀顺利下沉，通常根据地质条件可事先对沉井进行降水措施即进行井点降水。井点降水可分为管井降水或轻型井点降水；· 当井点降水达到开挖要求后，进行人工和机械挖土和取土，在井内挖土过程中，由于沉井自重刃脚切土，克服沉井外壁摩阻力，而使沉井连续下沉；· 挖出的土应堆放到指定地点，堆放距离一般不宜小于沉井下沉深度的两倍，并不影响交通、排水及下一步作业。f)水冲下沉法：· 或现场环境条件许可，可采用水冲下沉法；· 采用高压水枪在沉井内对土质进行冲射，并用泥浆泵将沉井的泥浆抽吸第 3 页 共 7 页沉井工程监理作业指导书TJPM／C-2000-19到沉井外边事先制作的泥浆沉淀池中；· 沉井内的土质受到冲刷，减少摩阻力，在沉井自重作用下，刃脚切土，克服沉井外壁的摩阻力，而使沉井连续下沉。4.2.3沉井封底当沉井下沉达到设计标高时，待 8 小时内沉井自沉累计不大于 10mm 时方可进行封底。通常采有干封法对沉井封底，但在特殊条件下也可采用水下砼封底法。a)沉井封底（干封法）· 沉井封底通常是在井底无积水的条件下进行封底；· 先将井底水抽干，再浇筑砼垫层，垫层砼达到一定强度后，绑扎沉井底板钢筋，浇筑砼底板；· 由于井底较深，尽管采用了井点降水，但往往处在地下水位以下，还会存在一定积水。在第一次封底时，可在井底中心处预留面积水坑，当底板砼达到设计规定强度，且沉...
