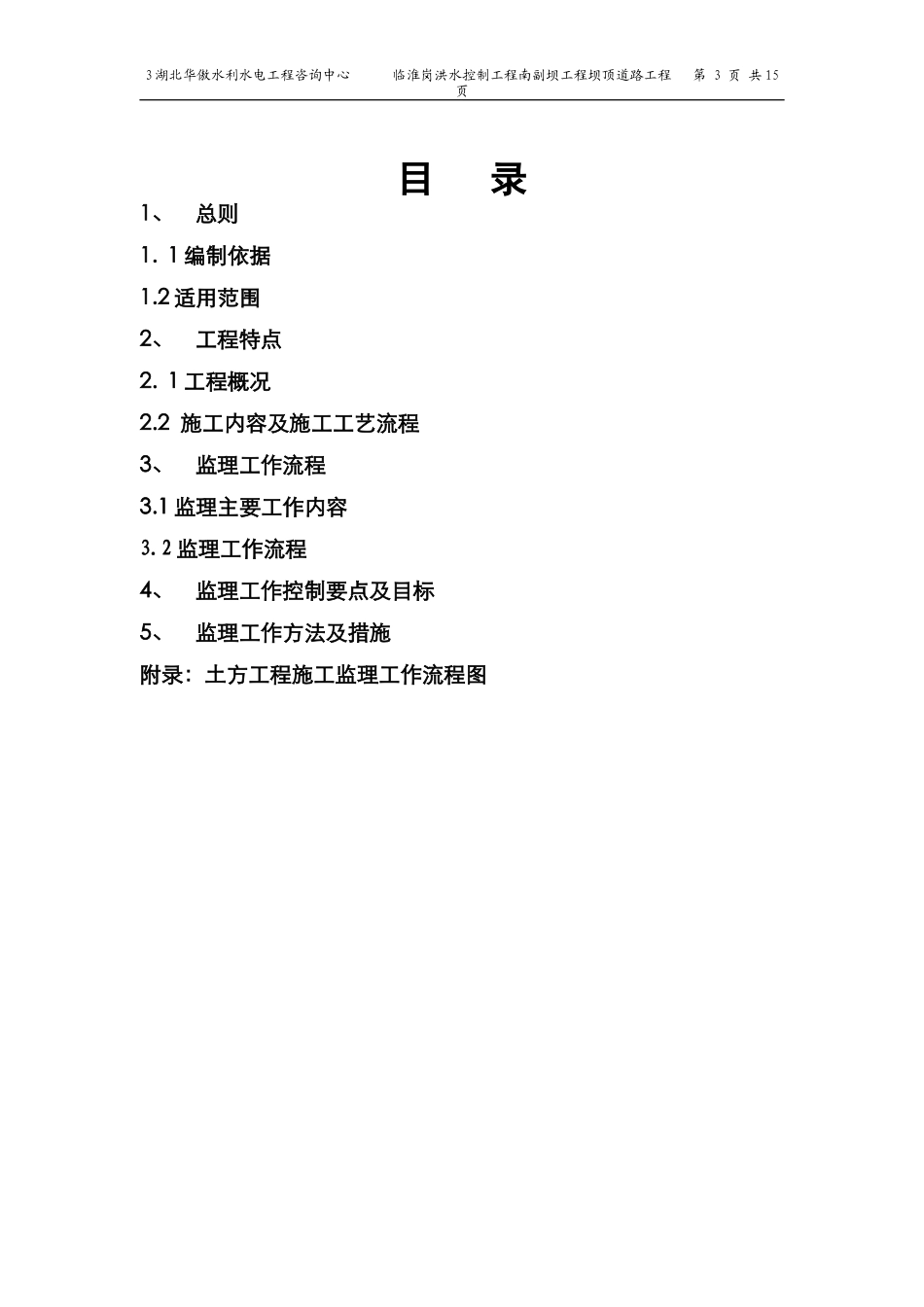

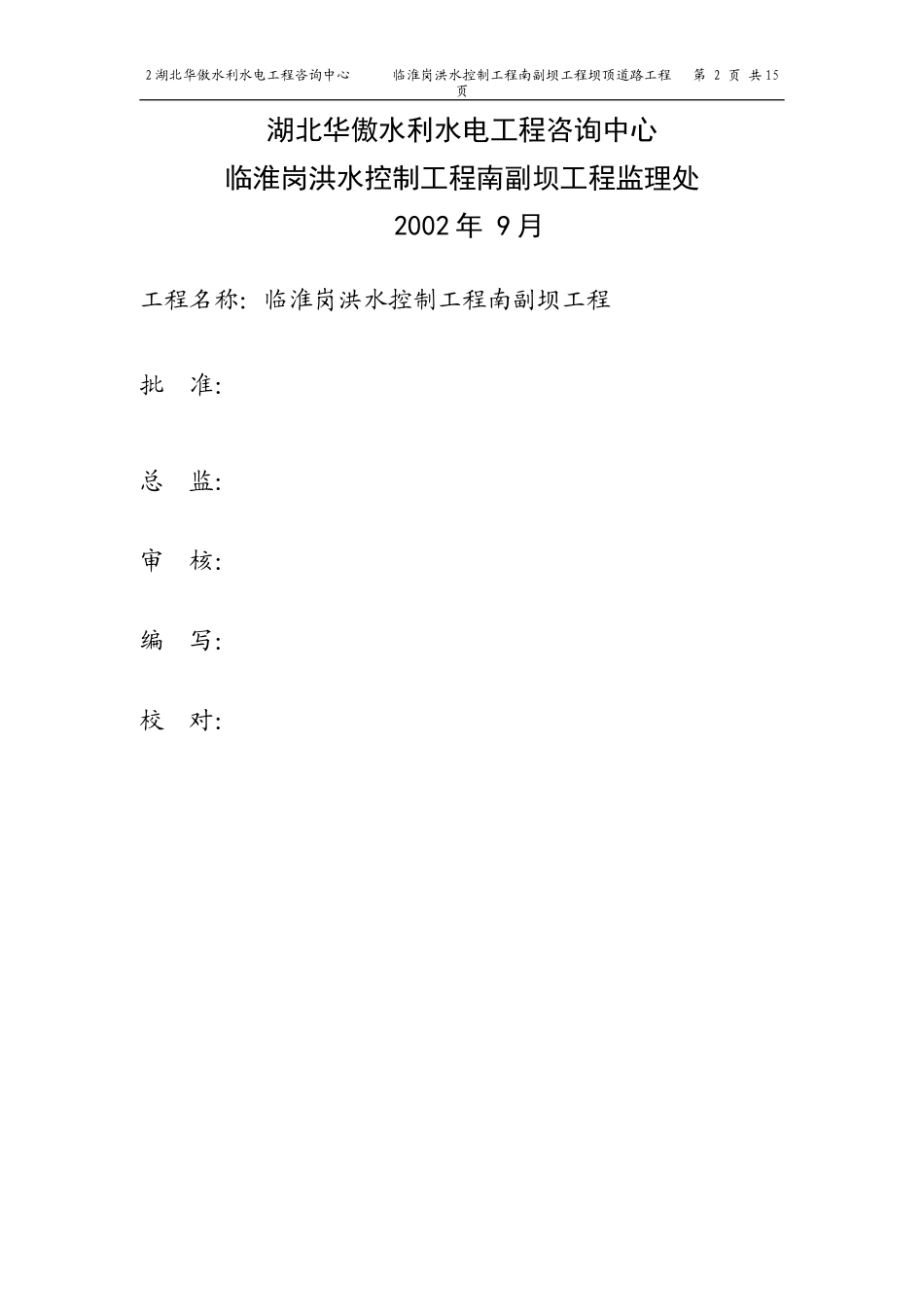

1 湖北华傲水利水电工程咨询中心 临淮岗洪水控制工程南副坝工程坝顶道路工程 第 1 页 共 15页 临淮岗洪水控制工程南副坝坝顶道路工程监理实施细则（有效期：2002 年 9 月～2003 年 12 月）2 湖北华傲水利水电工程咨询中心 临淮岗洪水控制工程南副坝工程坝顶道路工程 第 2 页 共 15页湖北华傲水利水电工程咨询中心临淮岗洪水控制工程南副坝工程监理处 2002 年 9 月 工程名称：临淮岗洪水控制工程南副坝工程批 准：总 监：审 核：编 写：校 对：3 湖北华傲水利水电工程咨询中心 临淮岗洪水控制工程南副坝工程坝顶道路工程 第 3 页 共 15页目 录1、总则1. 1 编制依据1.2 适用范围2、工程特点2. 1 工程概况2.2 施工内容及施工工艺流程3、监理工作流程3.1 监理主要工作内容3.2 监理工作流程4、监理工作控制要点及目标5、监理工作方法及措施附录：土方工程施工监理工作流程图4 湖北华傲水利水电工程咨询中心 临淮岗洪水控制工程南副坝工程坝顶道路工程 第 4 页 共 15页临淮岗洪水控制工程南副坝坝顶道路工程监理实施细则1、总则根据《临淮岗洪水控制工程南副坝工程监理规划》的要求，结合南副坝工程坝顶道路工程施工特点，特制订本细则。1. 1 编制依据1)业主与承包商签订的施工合同;2)设计文件;3)施工组织设计;4)与工程相关的规程规范(不限于);《水利水电工程施工测量规范》SL52-93；《水利水电建设工程验收规程》SL223176-1999；《水利水电施工质量评定规程》SL176-1996；《公路路基施工技术规范》JLT033-95；《公路路面基层施工技术规范》JTJ034-85；《公路工程质量检验评定标准》JTJ071-098；《水利水电基本建设工程单元工程质量等级评定标准》SDJ249-1-88。1.2 适用范围5 湖北华傲水利水电工程咨询中心 临淮岗洪水控制工程南副坝工程坝顶道路工程 第 5 页 共 15页本细则适用于南副坝工程顶道路工程和上坝坡道工程等的监理工作.与本细则配套使用的监理实施细则《土建工程建筑材料质量控制监理实施细则》、《土方填筑工程质量控制实施细则》。2．工程特点2．1 工程概况 临淮岗洪水控制工程位于淮河干流中游施正阳关以下 28km 处，工程主体位于霍邱，颍上两县交界处，北距颍上县城约 20km，南距霍邱县城约 14km。南副坝在淮河南岸，六安市霍邱县境内。南副坝接船闸南端向东经城西湖退水闸后向南沿退水河右岸经田家洼、王庄转向西至大莫店子接 30m 等高线。坝顶高程 32.15m,船闸-城西湖退水闸坝顶宽度为 8.5m(与施工道路结合段已实施),其余为 6m,本次施工段为1+345.51_8+463.22,全长 7.118km,坝顶高程 32.15m,坝顶宽度为6.0m,坝顶设泥结石防汛路面.其中,田家洼段(4+410.51_5+983.51)为复式断面,戗台高程 27.15m,饯戗台宽 2.0m, 戗台以上边坡 1:3,以下为 1:4,其它段边坡 1:3.坝顶泥结石防讯路面长 7.238km,宽 4.5m,局部段基础处理采用水泥深层搅拌桩,需要处理坝基面积 20840m2,共需水泥土 7600m3.南副坝有穿坝建筑物 6 座:灌溉涵 2 座,一道冲、三道冲等 4 座排涝涵,6 座涵均为新建工程. 临淮岗洪水控制工程为一等大(1)型工程,南副坝为一等 1 级建筑物,穿坝建筑物也为一等 1 级建筑物,临时建筑物为一等 4 级建筑物.设计洪水标准为 100 年一遇;校核洪水标准为 1000 年一遇.6 湖北华傲水利水电工程咨询中心 临淮岗洪水控制工程南副坝工程坝顶道路工程 第 6 页 共 15页 2.2 施工内容及施工工艺流程(1)施工内容:路基施工、块石底基层施工，泥结碎石路面施工。(2)施工工艺流程为进场材料检验(粘土、碎石、块石、石屑试验)---测量放样---基础开挖及处理---手摆块石基础---泥结碎面面层施工. 穿插辅助作业:基础、块石层、泥结碎石面层碾压;碎石、粘土塞缝、粘土、碎石拌和.3、监理工作流程：3．1 监理主要工作内容3．1．1 设计方面（1）组织路面工程图纸会审和设计交底。（2）及时向承包人签发设计文件，发现问题及时向发包人报告。（3）协助发包人会同设计人对重大技术问题和优化设计进行专题讨论。（4）审核承包人对设计文件的意见和建议，会同设计人员进行研究，并督促...
