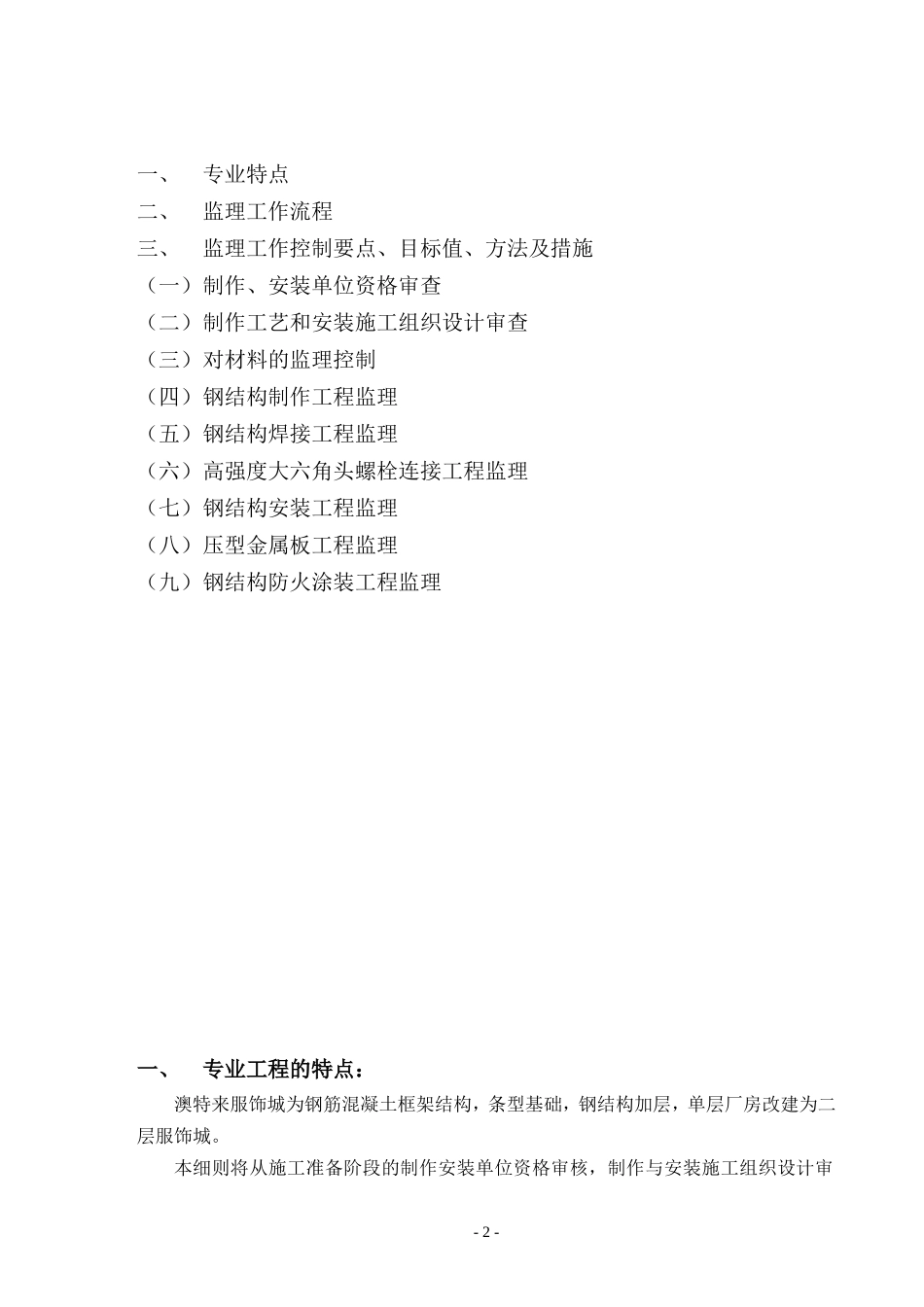

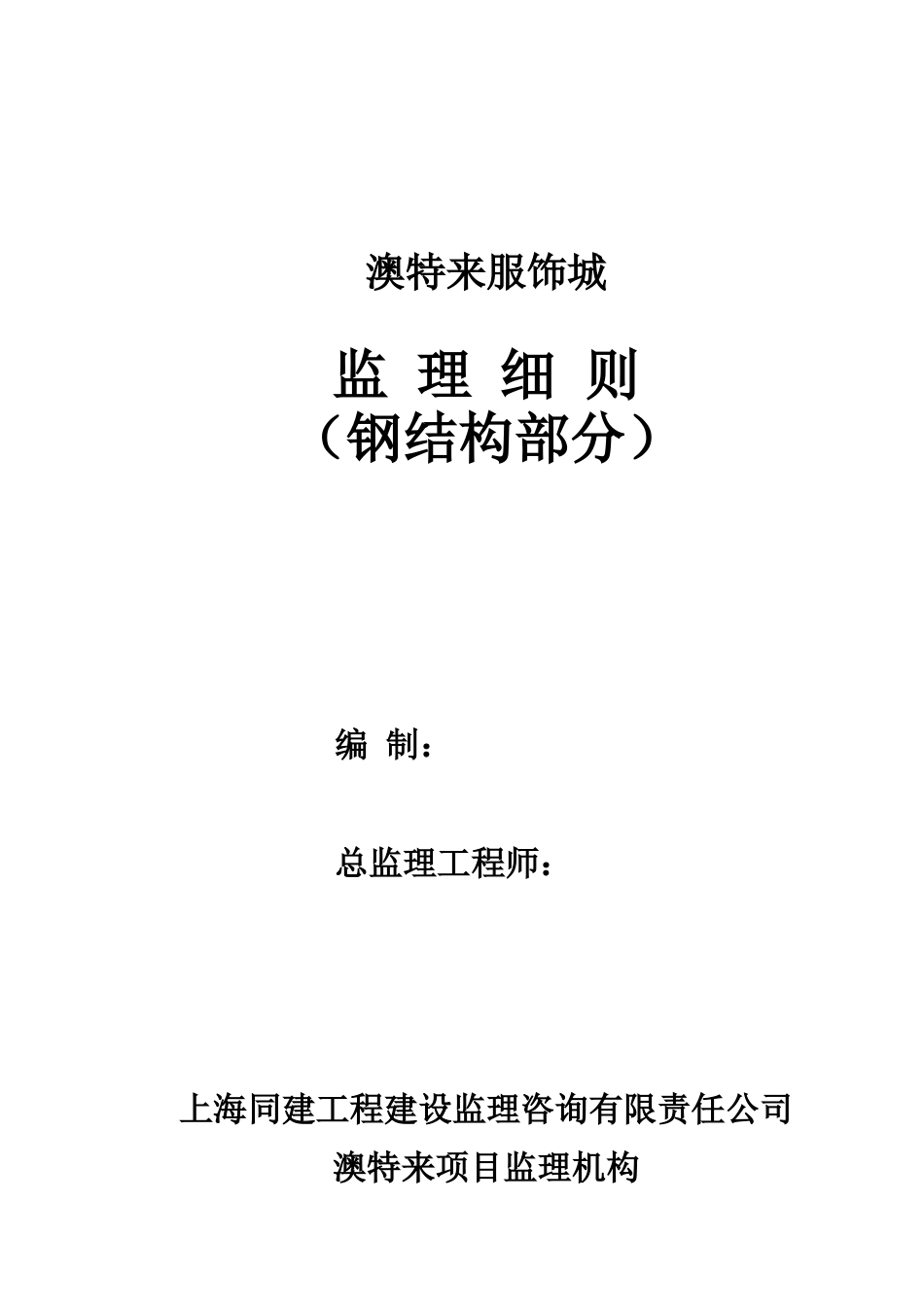

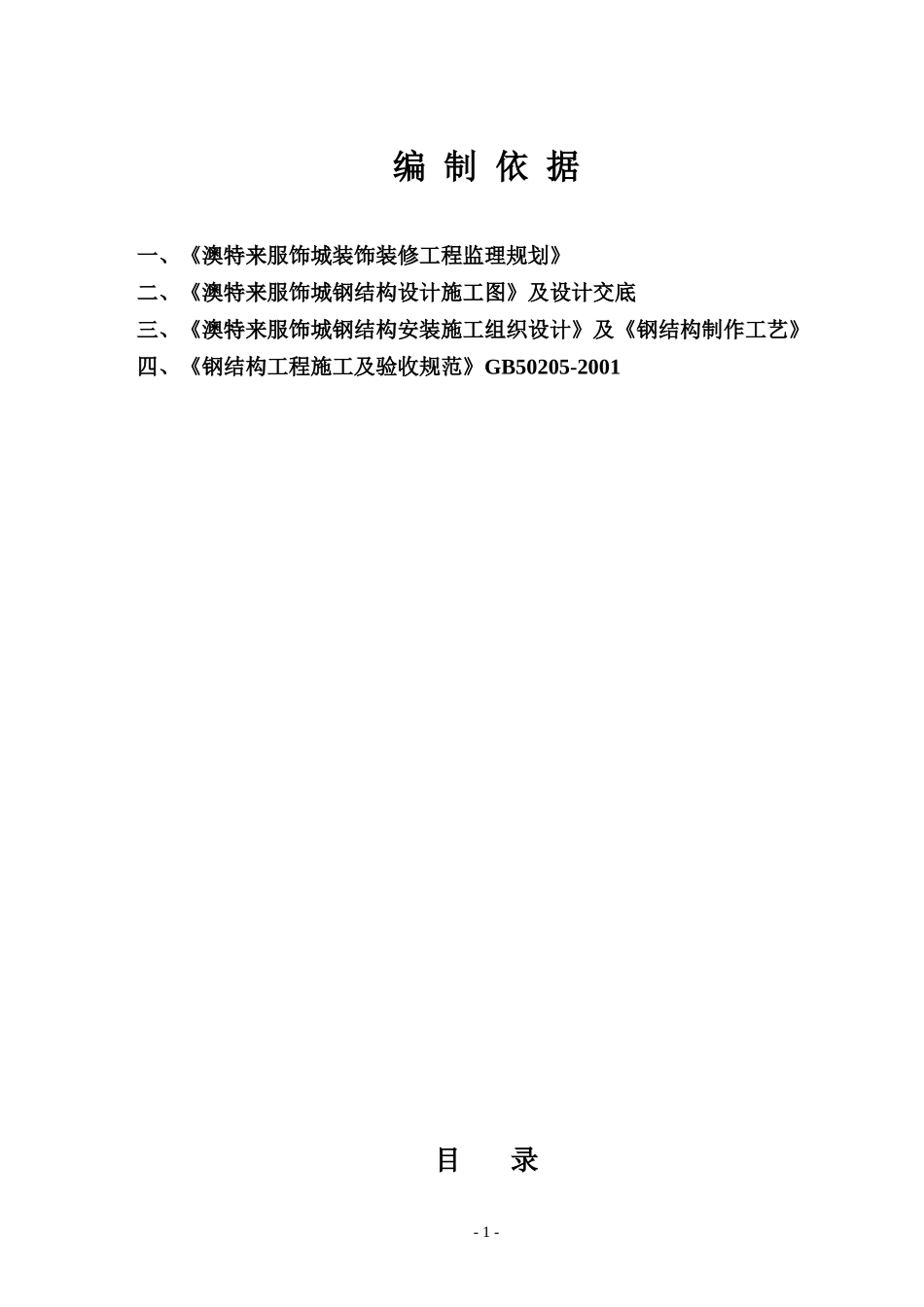

澳特来服饰城监 理 细 则（钢结构部分）编 制：总监理工程师：上海同建工程建设监理咨询有限责任公司澳特来项目监理机构编 制 依 据一、《澳特来服饰城装饰装修工程监理规划》二、《澳特来服饰城钢结构设计施工图》及设计交底三、《澳特来服饰城钢结构安装施工组织设计》及《钢结构制作工艺》四、《钢结构工程施工及验收规范》GB50205-2001 目 录- 1 -一、专业特点二、监理工作流程三、监理工作控制要点、目标值、方法及措施（一）制作、安装单位资格审查（二）制作工艺和安装施工组织设计审查（三）对材料的监理控制（四）钢结构制作工程监理（五）钢结构焊接工程监理（六）高强度大六角头螺栓连接工程监理（七）钢结构安装工程监理（八）压型金属板工程监理（九）钢结构防火涂装工程监理 一、专业工程的特点：澳特来服饰城为钢筋混凝土框架结构，条型基础，钢结构加层，单层厂房改建为二层服饰城。本细则将从施工准备阶段的制作安装单位资格审核，制作与安装施工组织设计审- 2 -查和施工阶段的钢结构制作工程，安装工程以及所涉及的钢结构焊接工作，高强度螺栓连接工程，压型金属板工程，钢结构涂装工程等方面进行监理。二、监理工作流程1．钢结构制作监理工作流程2．钢结构安装工程监理控制流程- 3 -结构钢材及焊接与螺栓连接用材材质检验报告送审承包单位监理试验室抽样检验监理试验工程师不合格 重选料放加工大样、申请审核承包单位审核返工不合格认可大样现场监理人员加工制作中逐道工序检 验现场监理人员、承包单位加工制作成构件后，申报钢结构制作质量验收单承包单位验收不合格返工签认质量验收监理工程师合格合格合格- 4 -填写开工申请单承包单位审核开工申请单监理工程师• 审查安装施工方案或安装工艺流程• 审查质量安装保证措施· 复核基底轴线位置及高程• 安装支座、支撑面及地脚螺栓复核_____________________________承包单位、监理工程师不合格检验返工合格认可支座等安装质量现场监理人员构件安装、基底及纵横向和垂直水平向联系，临时固定，申请检验承包单位检验不合格返工合格认可安装就位正确现场监理人员构件安装、基底及各向连接永久固定、逐项申请安装质量验收单承包单位检 验签认安装中间交工证书监理工程师合格不合格返工构件进场验收、复试摩擦系数__________________________承包单位、监理工程师三、监理工件的控制要点，目标值、方法及措施（一） 制作安装单位资格审核1． 监理控制要点和目标值：A．应具备相应的资质。B．施工合同的内容和范围。C．专职管理人员和特种作业人员的资格证、上岗证，测量仪器是否准确，且在有效鉴定期内。2． 监理工作方法和措施：由专业监理工程师审查资格报审表和有关资质资料，特别是查阅其企业执照、资质证书；是外地企业，查有无进沪许可证；对上岗人员，查阅有关资格证书、上岗证，仪器鉴定证书，上述证件是否在有效期内，是否与合同相适应，符合有关规定后，由专业监理工程师与总监理工程师予以签认。（二） 制作和安装施工组织设计审查：1． 监理工作控制要点与目标值：钢结构工程施工前，制作和安装单位应按施工图设计的要求，编制制作和安装施工组织设计，报监理进行审查。确认制作和安装施工组织设计的技术先进、经济合理、安全适用，保证能切实指导、组织施工，确保工程达到预期的质量、技术、进度、费用等各项目标。2． 监理工作方法和措施：由总监理工程师组织专业监理工程师审查制作和安装施工组织设计，制作主要审查：a.成品技术要求；b.为保证成品达到规定的标准而制作的措施,包括:关键零件的精度要求检查方法和工具;主要构件的工艺流程,工序质量标准,为保证构件达到工艺标准而采用的工艺措施(如组装次序,焊接方法少);采用的加工设备和工艺装备。安装施工组织设计主要审查其施工方案和施工方法，保证工程质量与确保安全施工的具体措施。通过审查，认定方案是否确实可行，提出合理化的建议，以保证方案具有合理性，可操作性。 (三)对材料的监理控制Ⅰ.型材、板材1．监理控制要点和目标值： 必须符合材料标准与设计要求。2．监理工作方法与措施a.检查型材、板材合格...
