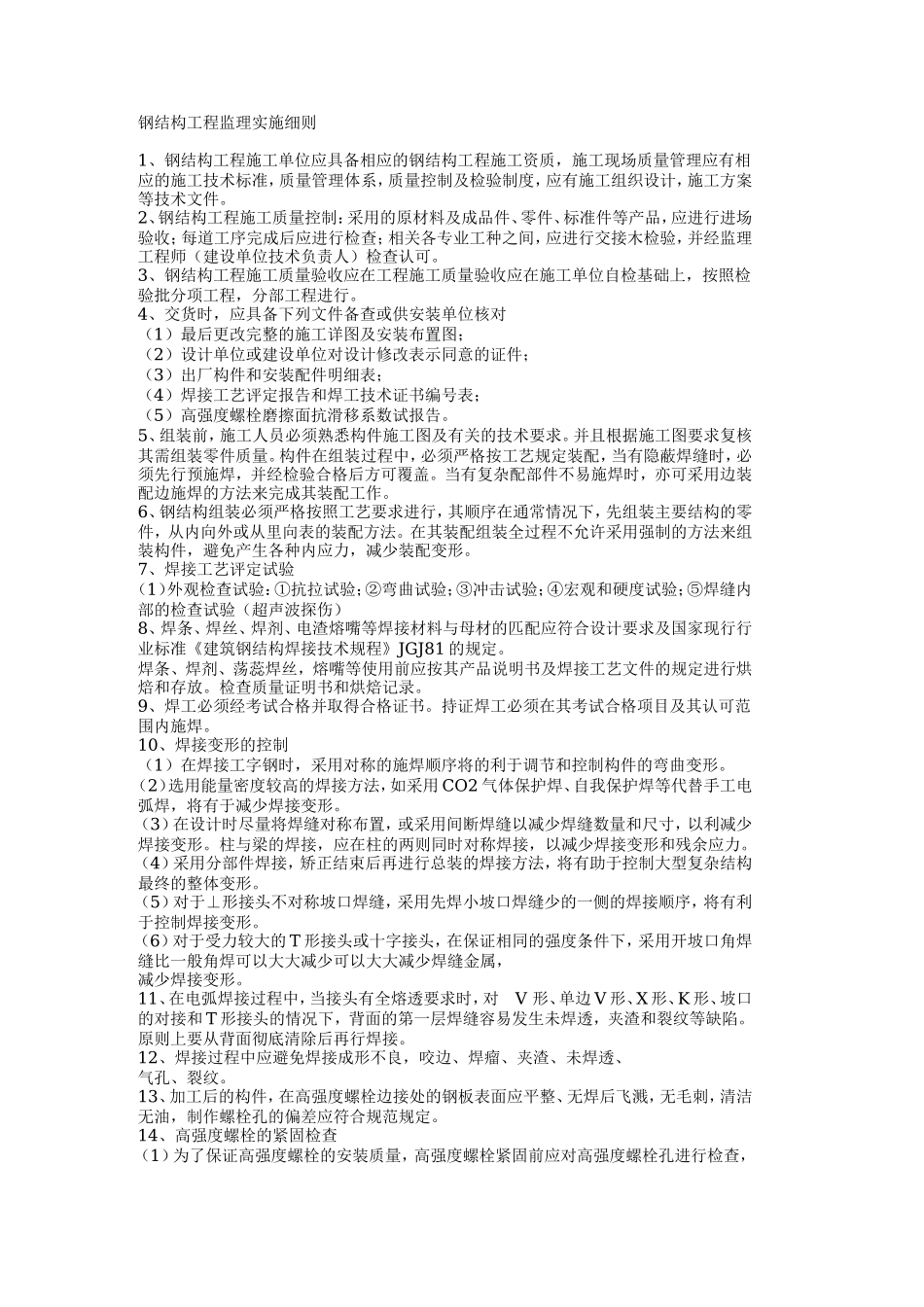

钢结构工程监理实施细则 1、钢结构工程施工单位应具备相应的钢结构工程施工资质，施工现场质量管理应有相应的施工技术标准，质量管理体系，质量控制及检验制度，应有施工组织设计，施工方案等技术文件。 2、钢结构工程施工质量控制：采用的原材料及成品件、零件、标准件等产品，应进行进场验收；每道工序完成后应进行检查；相关各专业工种之间，应进行交接木检验，并经监理工程师（建设单位技术负责人）检查认可。 3、钢结构工程施工质量验收应在工程施工质量验收应在施工单位自检基础上，按照检验批分项工程，分部工程进行。 4、交货时，应具备下列文件备查或供安装单位核对 （1）最后更改完整的施工详图及安装布置图； （2）设计单位或建设单位对设计修改表示同意的证件； （3）出厂构件和安装配件明细表； （4）焊接工艺评定报告和焊工技术证书编号表； （5）高强度螺栓磨擦面抗滑移系数试报告。 5、组装前，施工人员必须熟悉构件施工图及有关的技术要求。并且根据施工图要求复核其需组装零件质量。构件在组装过程中，必须严格按工艺规定装配，当有隐蔽焊缝时，必须先行预施焊，并经检验合格后方可覆盖。当有复杂配部件不易施焊时，亦可采用边装配边施焊的方法来完成其装配工作。 6、钢结构组装必须严格按照工艺要求进行，其顺序在通常情况下，先组装主要结构的零件，从内向外或从里向表的装配方法。在其装配组装全过程不允许采用强制的方法来组装构件，避免产生各种内应力，减少装配变形。 7、焊接工艺评定试验 （1）外观检查试验：①抗拉试验；②弯曲试验；③冲击试验；④宏观和硬度试验；⑤焊缝内部的检查试验（超声波探伤） 8、焊条、焊丝、焊剂、电渣熔嘴等焊接材料与母材的匹配应符合设计要求及国家现行行业标准《建筑钢结构焊接技术规程》JGJ81 的规定。 焊条、焊剂、荡蕊焊丝，熔嘴等使用前应按其产品说明书及焊接工艺文件的规定进行烘焙和存放。检查质量证明书和烘焙记录。 9、焊工必须经考试合格并取得合格证书。持证焊工必须在其考试合格项目及其认可范围内施焊。 10、焊接变形的控制 （1）在焊接工字钢时，采用对称的施焊顺序将的利于调节和控制构件的弯曲变形。 （2）选用能量密度较高的焊接方法，如采用 CO2 气体保护焊、自我保护焊等代替手工电弧焊，将有于减少焊接变形。 （3）在设计时尽量将焊缝对称布置，或采用间断焊缝以减少焊缝数量和尺寸，以利减少焊接变形。柱与梁的焊接，应在柱的两则同时对称焊接，以减少焊接变形和残余应力。 （4）采用分部件焊接，矫正结束后再进行总装的焊接方法，将有助于控制大型复杂结构最终的整体变形。 （5）对于⊥形接头不对称坡口焊缝，采用先焊小坡口焊缝少的一侧的焊接顺序，将有利于控制焊接变形。 （6）对于受力较大的 Т 形接头或十字接头，在保证相同的强度条件下，采用开坡口角焊缝比一般角焊可以大大减少可以大大减少焊缝金属， 减少焊接变形。 11、在电弧焊接过程中，当接头有全熔透要求时，对 V 形、单边 V 形、X 形、K 形、坡口的对接和 T 形接头的情况下，背面的第一层焊缝容易发生未焊透，夹渣和裂纹等缺陷。原则上要从背面彻底清除后再行焊接。 12、焊接过程中应避免焊接成形不良，咬边、焊瘤、夹渣、未焊透、 气孔、裂纹。 13、加工后的构件，在高强度螺栓边接处的钢板表面应平整、无焊后飞溅，无毛刺，清洁无油，制作螺栓孔的偏差应符合规范规定。 14、高强度螺栓的紧固检查 （1）为了保证高强度螺栓的安装质量，高强度螺栓紧固前应对高强度螺栓孔进行检查，避免螺纹磁伤，检查被连接件的移位，不平度，不垂直度，磨光顶紧的贴合情况，以及板叠磨擦面的处理，边接间隙，孔眼的同心度，临时螺栓的布放等等。安装临时螺栓除起临时连接作用外，还应有足够承受构件自重和抵抗校正时、来自外力的作用，临时螺栓布放数量应根据连接点高强度螺栓的数量计算决定，一般不宜少于节点高强度螺栓总数的三分之一。防止构件偏移，加大对板叠的挤压力，使其间隙达到最小限度。要保证磨擦面不被沾污，沾污将会降低磨擦系数，改变和影响高强度螺栓连接的质量。 （2）在高强度螺...
