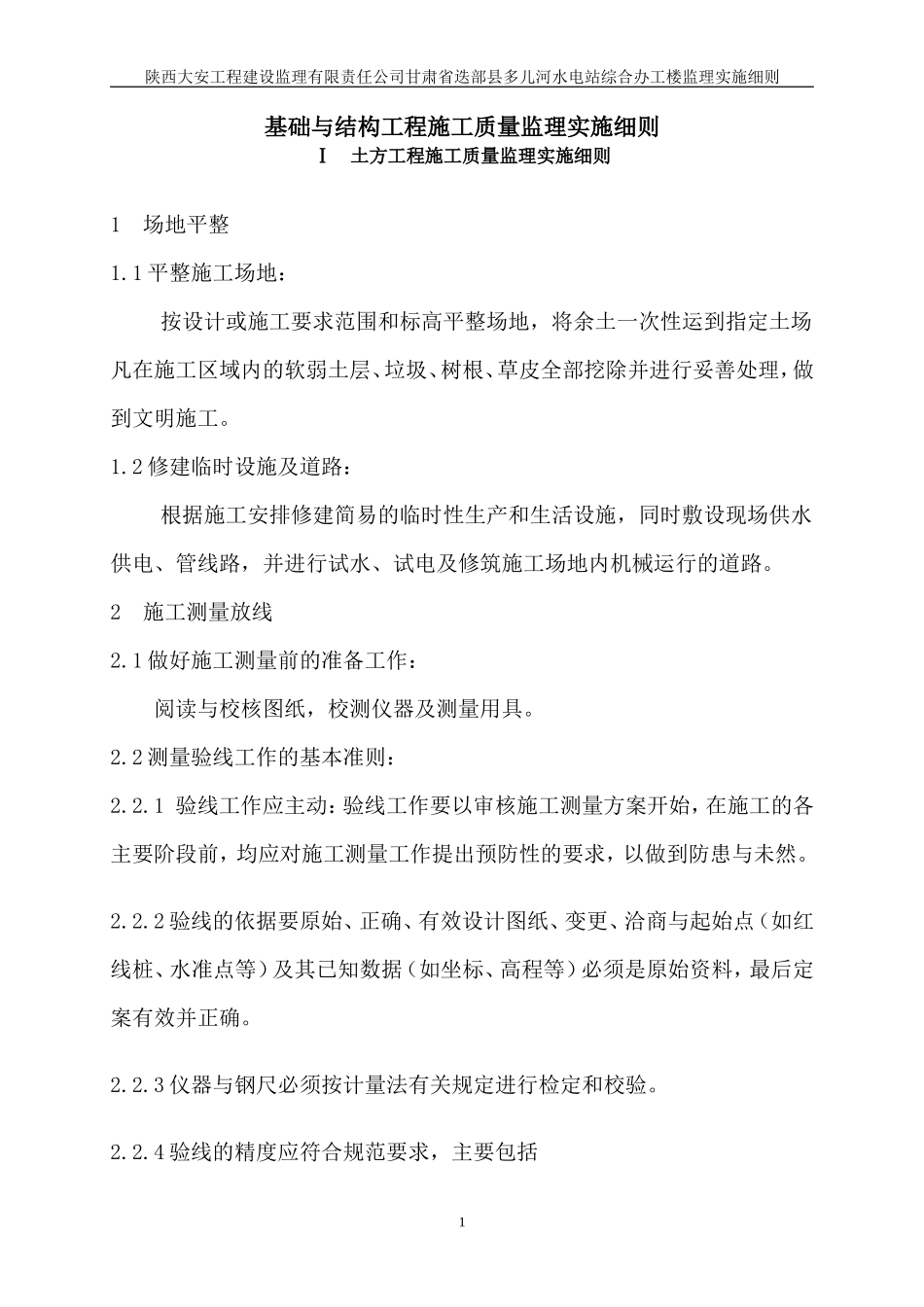

陕西大安工程建设监理有限责任公司甘肃省迭部县多儿河水电站综合办工楼监理实施细则基础与结构工程施工质量监理实施细则Ⅰ 土方工程施工质量监理实施细则1 场地平整1.1 平整施工场地：按设计或施工要求范围和标高平整场地，将余土一次性运到指定土场凡在施工区域内的软弱土层、垃圾、树根、草皮全部挖除并进行妥善处理，做到文明施工。1.2 修建临时设施及道路：根据施工安排修建简易的临时性生产和生活设施，同时敷设现场供水供电、管线路，并进行试水、试电及修筑施工场地内机械运行的道路。2 施工测量放线2.1 做好施工测量前的准备工作： 阅读与校核图纸，校测仪器及测量用具。2.2 测量验线工作的基本准则：2.2.1 验线工作应主动：验线工作要以审核施工测量方案开始，在施工的各主要阶段前，均应对施工测量工作提出预防性的要求，以做到防患与未然。2.2.2 验线的依据要原始、正确、有效设计图纸、变更、洽商与起始点（如红线桩、水准点等）及其已知数据（如坐标、高程等）必须是原始资料，最后定案有效并正确。2.2.3 仪器与钢尺必须按计量法有关规定进行检定和校验。2.2.4 验线的精度应符合规范要求，主要包括1陕西大安工程建设监理有限责任公司甘肃省迭部县多儿河水电站综合办工楼监理实施细则（1）仪器的精度应适应验线要求，并校正完好；（2）必须按规程作业，观测误差必须小于限差，观测中的系统误差应采取措施进行改正；（3）验线本身应先行闭合校核。2.2.5 必须独立验线，验线工作应尽量与放线工作不相关，主要包括：（1）观测人员；（2）仪器；（3）测法及观测路线等。2.2.6 验线方法及误差处理：（1）场区平面控制网与建筑物定位，应在平差计算中评定其最弱部位的精度，并实地验测，精度不符合要求时应重测；（2）细部测量，可用不低于原测量放线的精度进行验测，验线成果与原放线成果之间的误差处理如下：①两者之差若小于 1/2 倍限差时，对放线工作评为优良；②两者之差大于 1/2 且小于 2 位限差时，对放线工作评为合格（可不必改正放线成果，或取两者的平均值）；③两者之差超过 2 倍限差时，原则上不予验收，尤其是要害部位。若次要部位可令其局部返工。2.3 验线的部位关键环节与最弱部位，主要包括：2.3.1 定位依据的桩位及定位条件；2.3.2 场区平面控制，主轴线及其控制桩（引桩）；2陕西大安工程建设监理有限责任公司甘肃省迭部县多儿河水电站综合办工楼监理实施细则2.3.3 场区高程控制网及±0.000 高程线;2.3.4 控制网及定位放线中的最弱部位。2.4 测量记录的基本要求：原始真实、数字正确、 内容完整、字体工整。2.5 测量计算工作的基本要求：依据正确、方法科学、计算有序、步步校核、结果可靠。3 报验与验线3.1 承包单位应根据“施工测量放线报验表”的要求向项目监理部报送《施工测量方案》。只有当监理部审批认可后，方能按该方案进行施工。3.2 基础验线时的允许偏差如下：长度 L、宽度 B 的尺寸（m）允许偏差（mm）L（B）≤3030＜L（B）≤6060＜L（B）≤9090＜L（B）±5±10±15±203.3 轴线的竖向投线，应以建筑物轴线控制桩为测站，并事先进行校测，确保其位置正确，投测的允许误差应符合下表的规定。轴线竖向投测的允许误差项目允许偏差（mm）每层3总高 （H）H≤30m530m＜H≤60mm1060m＜H≤90mm1590m＜H203.4 标高的竖向传递，应用钢尺从首层起始标高线竖直量取，当传递高度超过钢尺长度时，应另设一标高起始线。每栋建筑应由三处分别向上传递，标高的允许误差应符合下表的规定。3陕西大安工程建设监理有限责任公司甘肃省迭部县多儿河水电站综合办工楼监理实施细则标高竖向传递的允许误差项目允许偏差（mm）每层±3总高 （H）H≤30m±530m＜H≤60mm±1060m＜H≤90mm±1590m＜H±20轴线的对角线尺寸，允许误差为边长误差的 1.414 倍，外廓轴线夹角的允许误差为 1°。3.5 监测、桩位保护与复测，以保证桩位及标高的正确性。4 基槽开挖与回填4.1 施工准备：4.1.1 在组织土方工程施工前，承包单位应根据建设单位提供的设计图纸编制施工组织设计（或施工方案），并报项目监理部。4.1.2 定位放线后，方可施...
