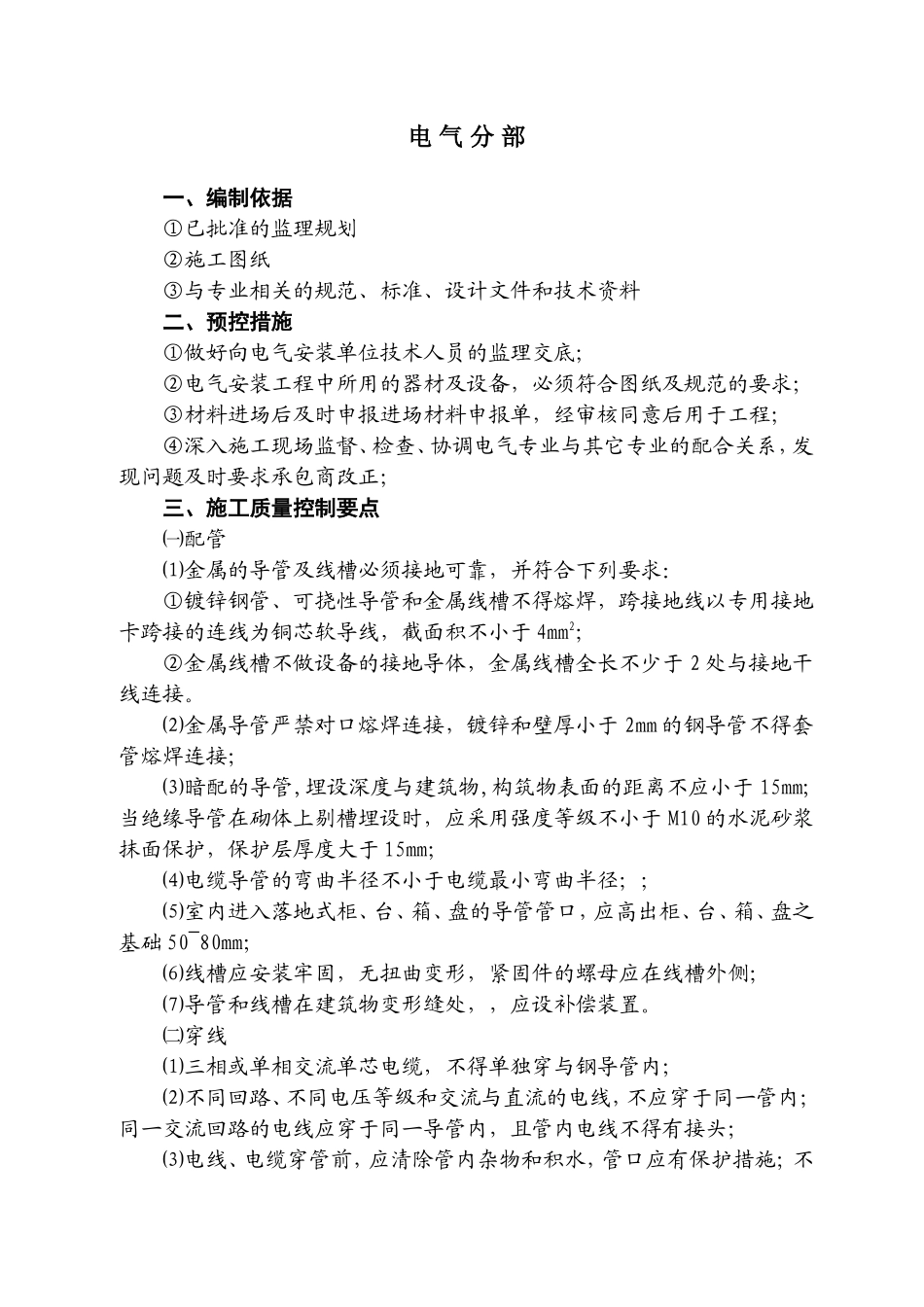

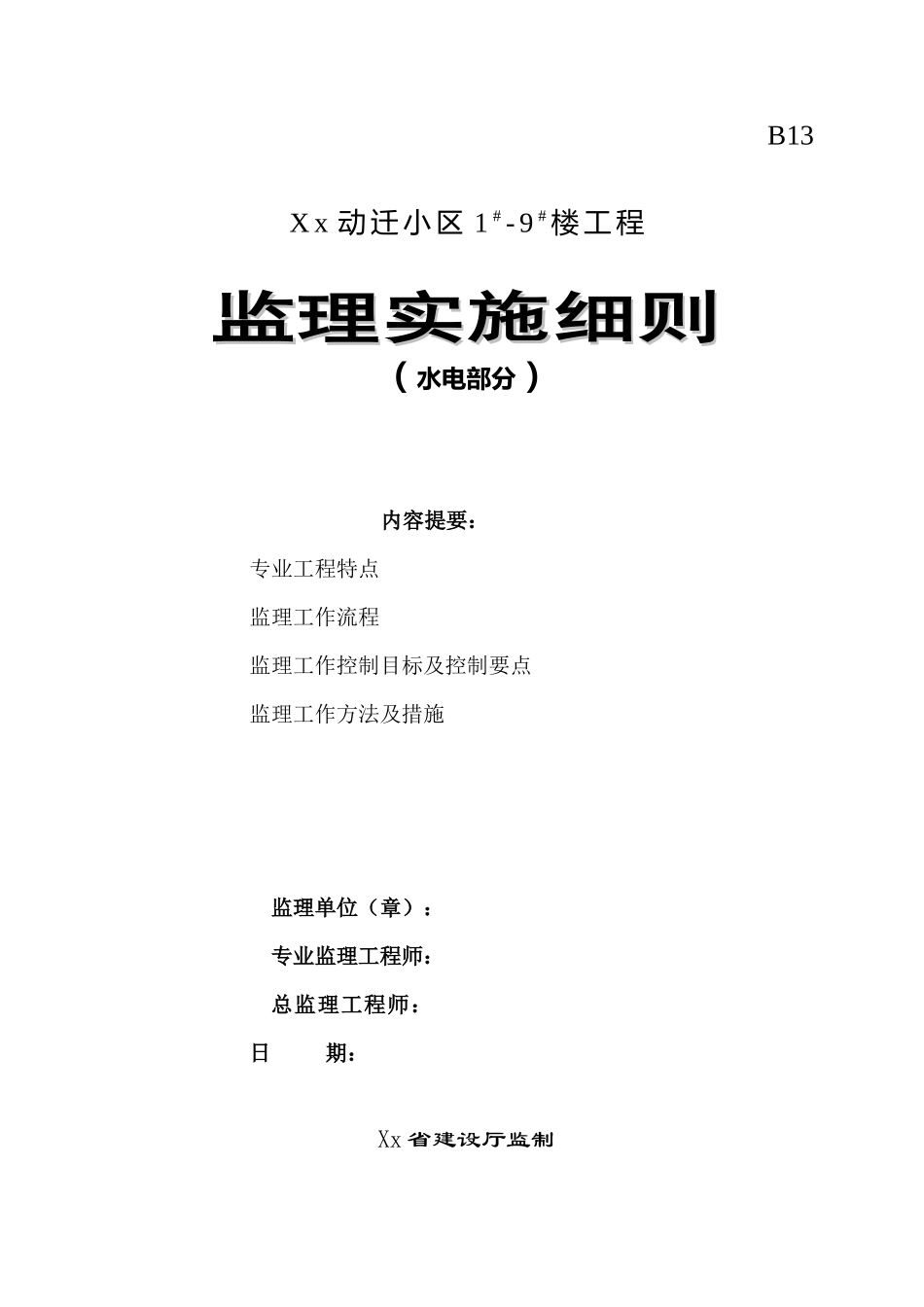

B13X x 动 迁 小 区 1 # - 9 # 楼 工 程监理实施细则监理实施细则（ 水电部分 ）内容提要： 专业工程特点 监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施 监理单位（章）： 专业监理工程师： 总监理工程师： 日 期： Xx 省建设厅监制电 气 分 部一、编制依据①已批准的监理规划②施工图纸③与专业相关的规范、标准、设计文件和技术资料二、预控措施①做好向电气安装单位技术人员的监理交底；②电气安装工程中所用的器材及设备，必须符合图纸及规范的要求；③材料进场后及时申报进场材料申报单，经审核同意后用于工程；④深入施工现场监督、检查、协调电气专业与其它专业的配合关系，发现问题及时要求承包商改正；三、施工质量控制要点㈠配管⑴金属的导管及线槽必须接地可靠，并符合下列要求：①镀锌钢管、可挠性导管和金属线槽不得熔焊，跨接地线以专用接地卡跨接的连线为铜芯软导线，截面积不小于 4mm2；②金属线槽不做设备的接地导体，金属线槽全长不少于 2 处与接地干线连接。⑵金属导管严禁对口熔焊连接，镀锌和壁厚小于 2mm 的钢导管不得套管熔焊连接；⑶暗配的导管,埋设深度与建筑物,构筑物表面的距离不应小于 15mm;当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于 M10 的水泥砂浆抹面保护，保护层厚度大于 15mm；⑷电缆导管的弯曲半径不小于电缆最小弯曲半径；；⑸室内进入落地式柜、台、箱、盘的导管管口，应高出柜、台、箱、盘之基础 50~80mm；⑹线槽应安装牢固，无扭曲变形，紧固件的螺母应在线槽外侧；⑺导管和线槽在建筑物变形缝处，，应设补偿装置。㈡穿线⑴三相或单相交流单芯电缆，不得单独穿与钢导管内；⑵不同回路、不同电压等级和交流与直流的电线，不应穿于同一管内；同一交流回路的电线应穿于同一导管内，且管内电线不得有接头；⑶电线、电缆穿管前，应清除管内杂物和积水，管口应有保护措施；不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。⑷电线绝缘层颜色应选择一致，保护地线应是黄绿相间色，零线用淡蓝色，A 相：黄色，B 相：绿色，C 相：红色；⑸桥架内电缆敷设应符合下列规定：①电缆敷设严谨有绞拧、铠装压扁、保护层断裂和表面严重划伤等缺陷；②电缆出入竖井、建筑物、柜、台、盘处一级管口时作密封处理；③电缆敷设排列整齐，水平敷设电缆转弯、首尾两侧及每隔 5—10m 设一固定点；敷设于垂直桥架内的电缆点间距应符合规定；⑹管内导线总截面积（包括外保护层）不应超过管子总截面积的 40%；⑺管内穿线的规格、型号、数量应符合设计及规范要求。㈢配电箱、盒安装①箱、盒安装位置要正确；金属箱、盒安装应先除锈、防腐；②箱内配线整齐,无绞接现象.导线连接紧密,不伤芯线,不断股.垫圈下螺丝两侧压的导线截面积相同,同一端子上导线连接不多于 2 根,防松垫圈等零件齐全;③箱体、面板、二层地板的接地线必须直接与接地干线或接地端子连接，严禁串联连接；④箱门装有超过 50v 的电气设备时，必须用裸铜软线与接地良好的金属架构可靠连接；⑤多胶电线压头应装压线端子，具下方应装卡片框。⑥箱内开关动作灵活可靠,带有漏电保护的回路,漏电保护装置动作电流不大于 30mA,动作时间不大于 0.1s.㈣防雷与接地①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面上按设计要求位置设测试点；②测试接地装置的接地电阻值必须符合设计要求;③接地装置的焊接应采用搭接焊,搭接长度应符合规范要求,除埋设在混凝土中的焊接接头外,有防腐措施；④利用建筑物钢筋混凝土屋面板,梁,柱,基础内的钢筋作为防雷引下线,构件内钢筋的接点应绑扎或焊接,被利用来与外部连接的一根或几根钢筋与预连接板的连接宜用焊接;各构件之间必须连接成电气通路;⑤建筑物顶部的避雷针,避雷网等必须与顶部外露的其他金属物体连成一个整体的电气通路,且与避雷引下线连接可靠;⑥建筑物等电位联结干线应从与接地装置有不小于 2 处直接连接的接地干线或总等电位箱引出,等电位联结干线或局部等电位箱间的连接线形成环形网路,环形网路应就近与等电位联结干线或局部等电位箱连接.支线间不应串联连接.四、...
