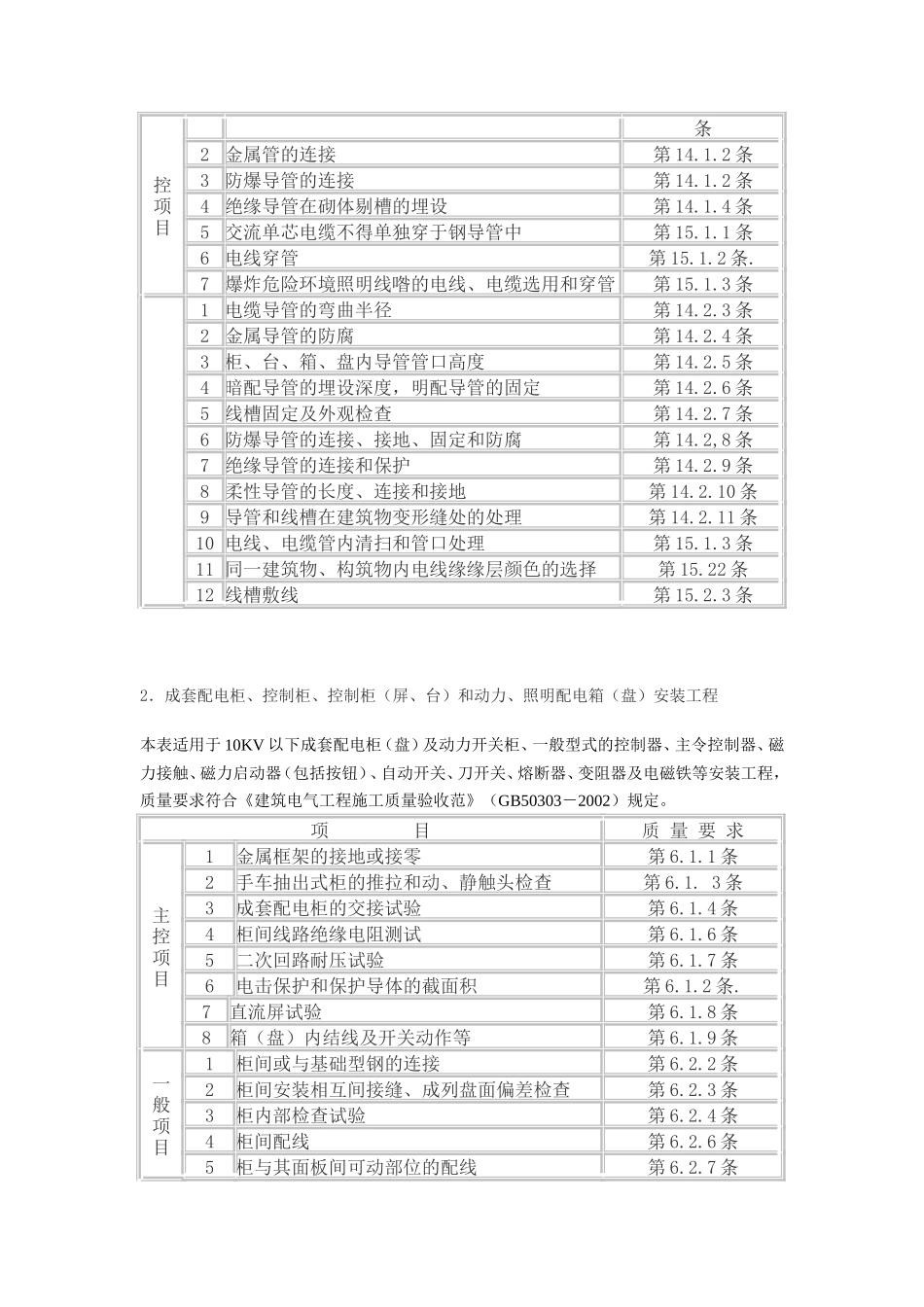

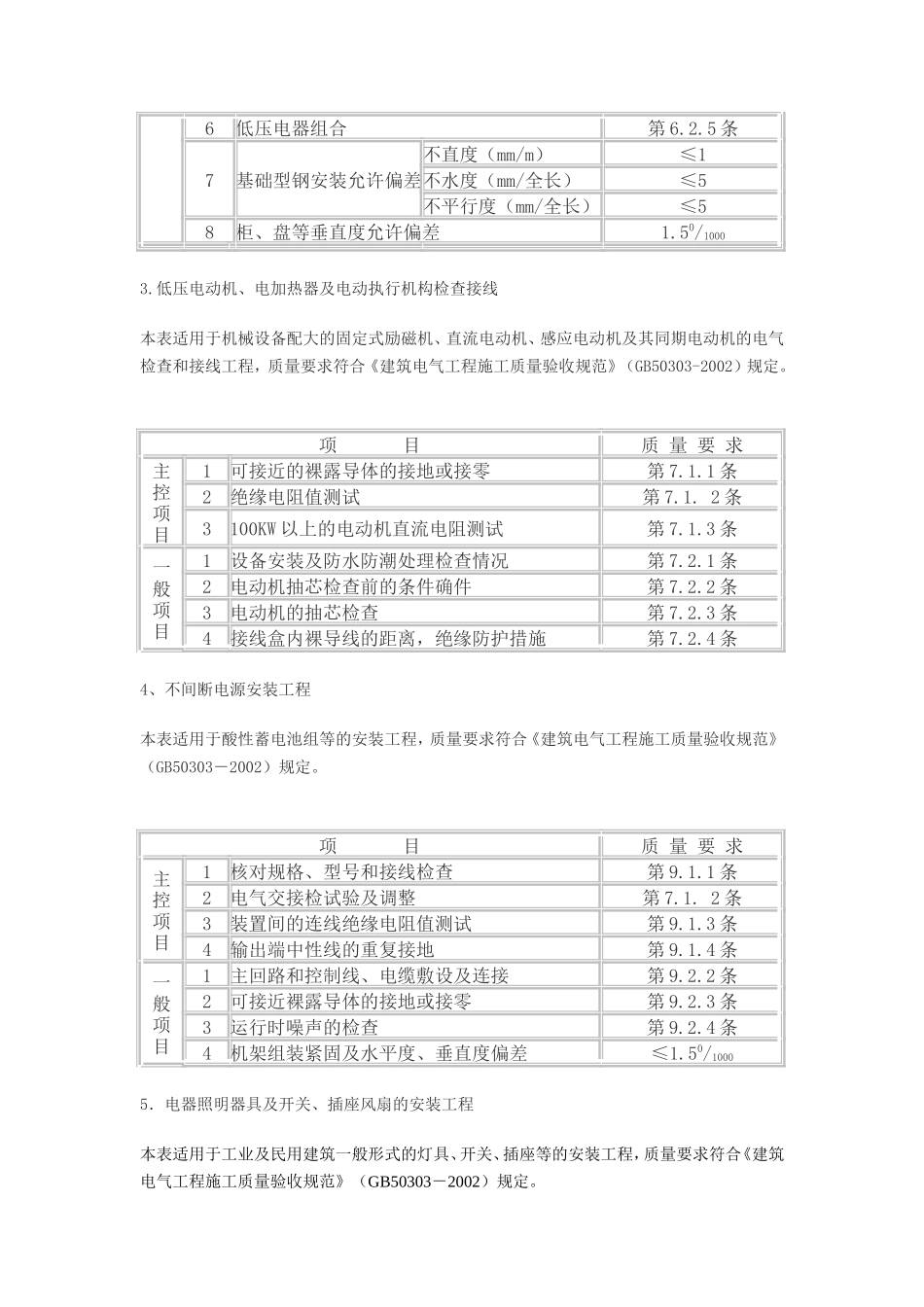

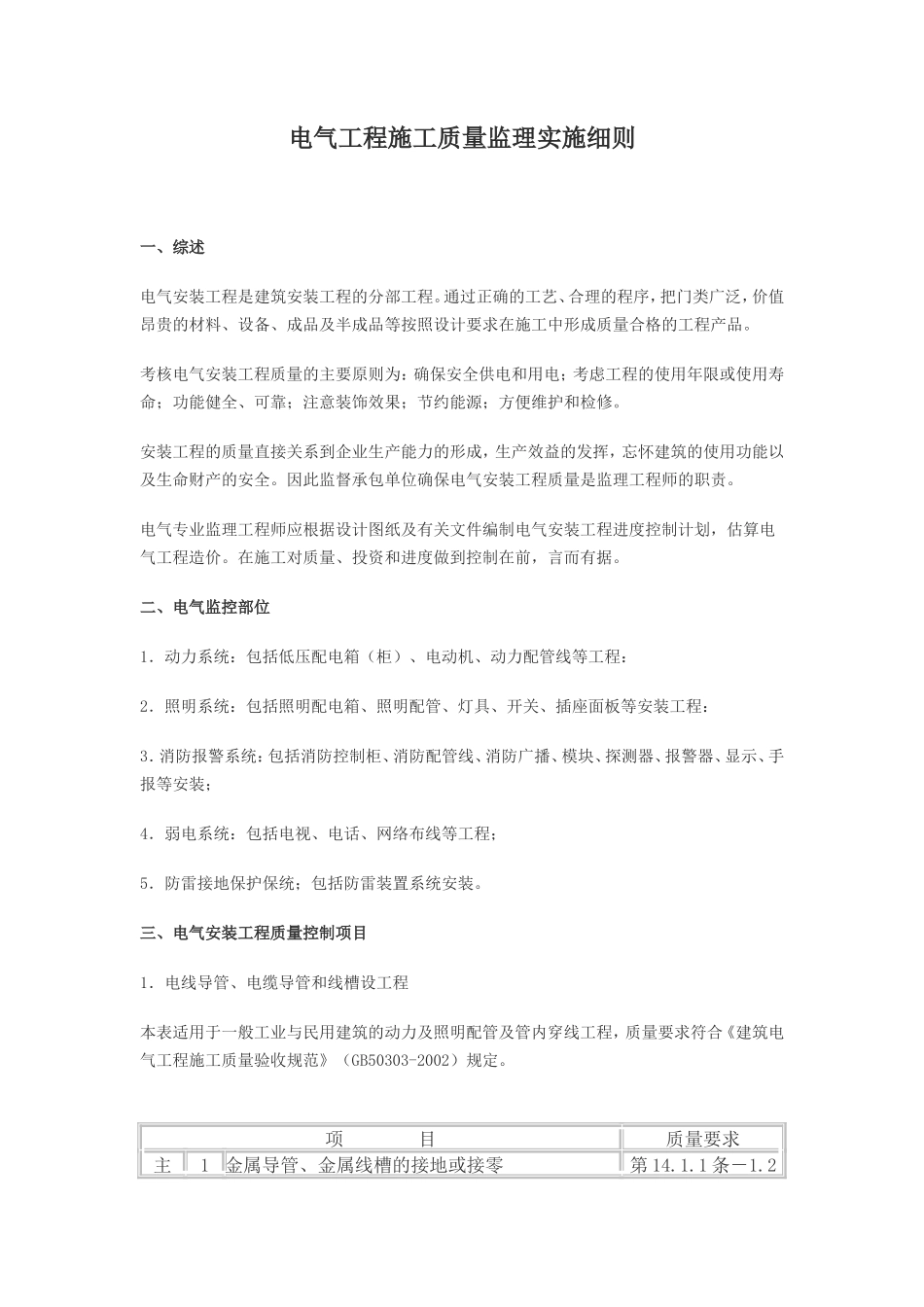

电气工程施工质量监理实施细则 一、综述电气安装工程是建筑安装工程的分部工程。通过正确的工艺、合理的程序，把门类广泛，价值昂贵的材料、设备、成品及半成品等按照设计要求在施工中形成质量合格的工程产品。考核电气安装工程质量的主要原则为：确保安全供电和用电；考虑工程的使用年限或使用寿命；功能健全、可靠；注意装饰效果；节约能源；方便维护和检修。安装工程的质量直接关系到企业生产能力的形成，生产效益的发挥，忘怀建筑的使用功能以及生命财产的安全。因此监督承包单位确保电气安装工程质量是监理工程师的职责。电气专业监理工程师应根据设计图纸及有关文件编制电气安装工程进度控制计划，估算电气工程造价。在施工对质量、投资和进度做到控制在前，言而有据。二、电气监控部位1．动力系统：包括低压配电箱（柜）、电动机、动力配管线等工程：2．照明系统：包括照明配电箱、照明配管、灯具、开关、插座面板等安装工程：3．消防报警系统：包括消防控制柜、消防配管线、消防广播、模块、探测器、报警器、显示、手报等安装；4．弱电系统：包括电视、电话、网络布线等工程；5．防雷接地保护保统；包括防雷装置系统安装。三、电气安装工程质量控制项目1．电线导管、电缆导管和线槽设工程本表适用于一般工业与民用建筑的动力及照明配管及管内穿线工程，质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）规定。 项 目质量要求主 1 金属导管、金属线槽的接地或接零第 14.1.1 条－1.2控 项 目条2 金属管的连接第 14.1.2 条3 防爆导管的连接第 14.1.2 条4 绝缘导管在砌体剔槽的埋设第 14.1.4 条5 交流单芯电缆不得单独穿于钢导管中第 15.1.1 条6 电线穿管第 15.1.2 条.7 爆炸危险环境照明线喒的电线、电缆选用和穿管第 15.1.3 条 1 电缆导管的弯曲半径第 14.2.3 条2 金属导管的防腐第 14.2.4 条3 柜、台、箱、盘内导管管口高度第 14.2.5 条4 暗配导管的埋设深度，明配导管的固定第 14.2.6 条5 线槽固定及外观检查第 14.2.7 条6 防爆导管的连接、接地、固定和防腐第 14.2,8 条7 绝缘导管的连接和保护第 14.2.9 条8 柔性导管的长度、连接和接地第 14.2.10 条9 导管和线槽在建筑物变形缝处的处理第 14.2.11 条10 电线、电缆管内清扫和管口处理第 15.1.3 条11 同一建筑物、构筑物内电线缘缘层颜色的选择第 15.22 条12 线槽敷线第 15.2.3 条 2．成套配电柜、控制柜、控制柜（屏、台）和动力、照明配电箱（盘）安装工程本表适用于 10KV 以下成套配电柜（盘）及动力开关柜、一般型式的控制器、主令控制器、磁力接触、磁力启动器（包括按钮）、自动开关、刀开关、熔断器、变阻器及电磁铁等安装工程，质量要求符合《建筑电气工程施工质量验收范》（GB50303－2002）规定。项 目质 量 要 求主 控 项 目1金属框架的接地或接零第 6.1.1 条2手车抽出式柜的推拉和动、静触头检查第 6.1. 3 条3成套配电柜的交接试验第 6.1.4 条4柜间线路绝缘电阻测试第 6.1.6 条5二次回路耐压试验第 6.1.7 条6电击保护和保护导体的截面积第 6.1.2 条.7直流屏试验第 6.1.8 条8箱（盘）内结线及开关动作等第 6.1.9 条一 般 项 目1柜间或与基础型钢的连接第 6.2.2 条2柜间安装相互间接缝、成列盘面偏差检查第 6.2.3 条3柜内部检查试验第 6.2.4 条4柜间配线第 6.2.6 条5柜与其面板间可动部位的配线第 6.2.7 条6低压电器组合第 6.2.5 条7基础型钢安装允许偏差不直度（mm/m）≤1不水度（mm/全长）≤5不平行度（mm/全长）≤58柜、盘等垂直度允许偏差1.50/10003.低压电动机、电加热器及电动执行机构检查接线本表适用于机械设备配大的固定式励磁机、直流电动机、感应电动机及其同期电动机的电气检查和接线工程，质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）规定。 项 目质 量 要 求主 控 项 目1可接近的裸露导体的接地或接零第 7.1.1 条2绝缘电阻值测试第 7.1. 2 条3100KW 以上的电动机直流电阻测试第 7.1.3 条一 般 项 目1设备安装及防水防潮处理检查情...
