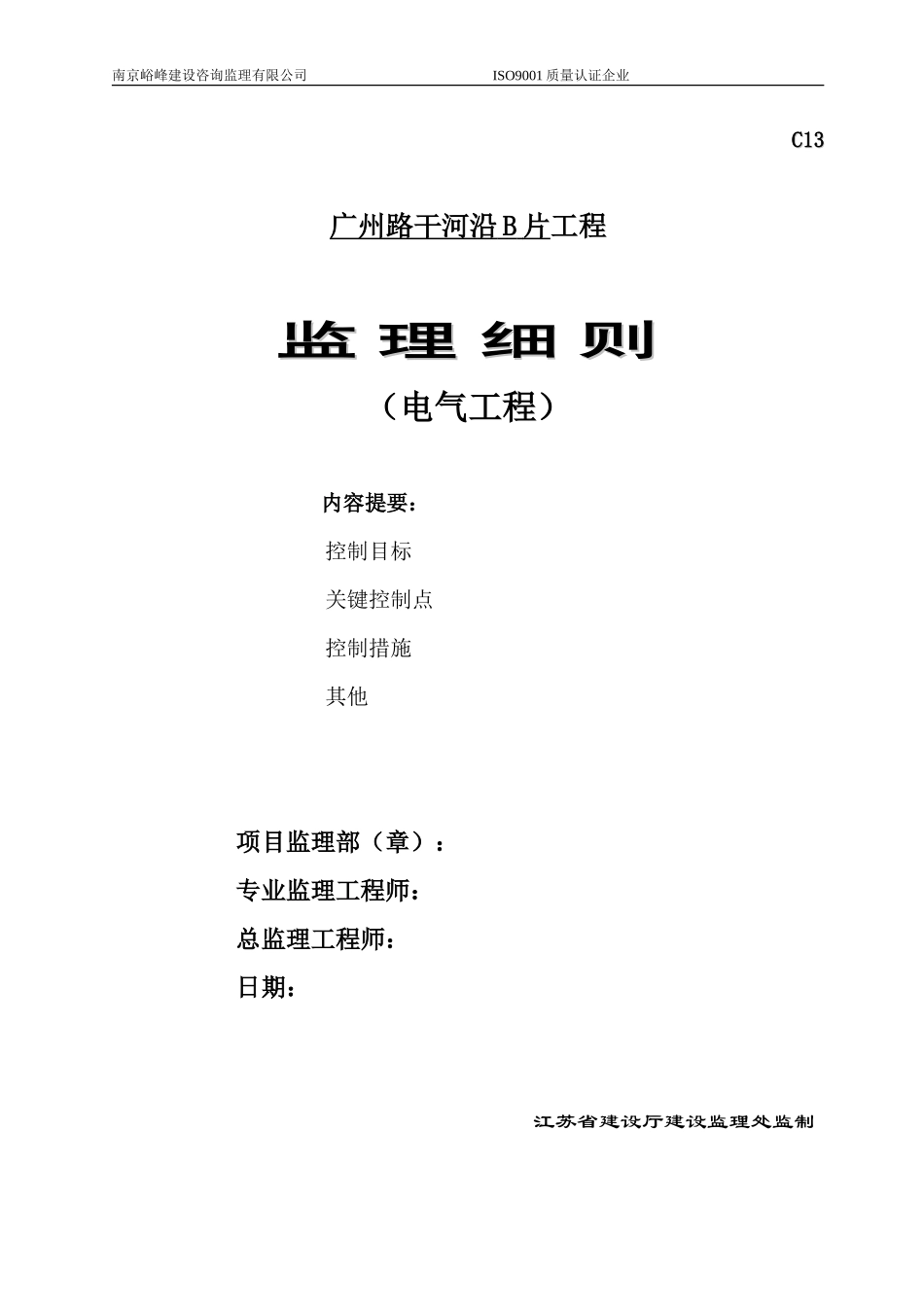

南京峪峰建设咨询监理有限公司 ISO9001 质量认证企业C1C133广州路干河沿 B 片 工程监监 理理 细细 则则（电气工程）内容提要：控制目标关键控制点控制措施其他 项目监理部（章）： 专业监理工程师： 总监理工程师： 日期： 江苏省建设厅建设监理处监制 受江苏中住房地产开发有限公司委托，广州路干河沿 B 片工程由峪峰监理有限公司实施建设监理，根据工程承合同、监理合同的要求，工程所有分项及分部工程、隐藏工程、重要工序等均须经监理验收签证后，才能进入下道工序施工。为保证工程验收工作顺利进行，达到确保工程质量的目的，监理根据国家有关技术文件、规范、规程并结合本工程现状，特制定本监理实施细则，望施工单位在施工过程中切实贯彻执行，并希望参与本工程的各有关单位给予协助与支持。一、总则１、本细则根据峪峰监理有限公司的＂建筑电气专业施工监理实施细则＂主要条款，结合本工程特点编写而成，用以指导本工程的质量控制，希望施工单位密切配合并参照执行．细则中各条款为工程验收时需掌握的主要条款，对未涉及的内容及与国家标准、规范、规程不符之处，以国家标准、规范、规程为准。2、本细则编制依据：（1）电气装置安装工程施工及验收规范（2）建筑电气工程施工质量验收规范（3）建筑安装工程施工技术操作规程、第十四分册，电气工程（4）民用建筑电气技术设计规程（5）建筑物防雷设计规程（6）火灾自动报警系统设计规范二、施工单位资质与施工组织设计审查1、对承包、分包单位的资质审查包含以下内容：（1）承包合同与分包合同（2）承包范围、性质是否与资质等级相符：包括允许施工的电压等级、范围以及特殊专业施工证明。如消防、闭路电视、监控摄像、通讯等专业施工单位及行业主管部门的有关批文。（3）特殊工种上岗证。如：高、低压安装电工、电焊工等。（4）主要管理人员的学历、职称业绩以及单位的工程业绩、劳动力、机具及检测仪表等是否适应工程需要。（5）外地施工单位需要提交进入工程所在地的施工证明。如：来宁施工许可证等。2、施工组织设计审查内容如下：（1）施工组织设计中，有无可靠的组织与技术措施，有无完整质保体系，施工程序、施2工方法是否切实可行。（2）利用横道图、网络图编制的施工进度是否可行。（3）对重要的分项工程、重要的施工工序、技术关键、应专门编制详细的施工方案。如成套配电柜、控制柜等安装、调试、高层建筑的防雷接地安装、测试、送配电调试、消防报警与联动等。三、材料、设备进场核验1、凡进场的主要材料、设备必须在进场报验时，向监理提交符合要求的质保书、合格证、生产许可证等，同时提交设备、材料报单。2、核验内容如下： （1）进场的材料、设备等，其型号、规格、数量、技术要求是否与设计相符，进场时间与进度计划是否相符。（2）设备、材料外观是否完好无损(如易损品：高、低压瓷瓶，绝缘套管有无明显裂纹)主要材料的一些常规性检查，如铜导线、电缆的截面、绝缘是否满足设计与产品要求，钢材、管材的壁厚、镀锌外观、弯曲变形、裂缝、砂眼等是否符合要求。重要电气材料需作电气性能（耐压、绝缘等）测试。（3）采用配套辅助设备、附件是否与开箱单相符。（4）特定的专业产品是否有该部门认可的许可证。如消防产品、监控摄像产品、电力计量产品等。3、核验后，监理与甲、乙分管电气人员在设备、材料报验单上共同签字后生效，三方保留存档。四、隐蔽验收1、验收主要项目： （1）埋入地下及钢筋砼中的预埋管、箱、盒、接地极、防雷带、防雷引下线、直埋电缆等在隐蔽前(壁、柱为合模前，梁、板为浇筑前，地下为填土前)均需办理隐蔽工程验收手续。 （2）吊顶内的各种线管、盒、箱与电缆沟内的电缆及其它隐蔽后仍可复查的电气工程，隐蔽前均需检查验收，可办理隐蔽工程验收手续，也可办理分项工程验收手续。2、验收程序：施工组自检合格后→施工单位质检员检验→填报验收单（质检员签字）→监理工程师核验，合格后签字方可隐蔽．3、验收内容：监理工程师主要根据图纸核对数量、规格、尺寸、轴线、标高是否符合设计，检查施3工质量是否符合施工规范要求．五、分项工程验收监理工程师除做好...
