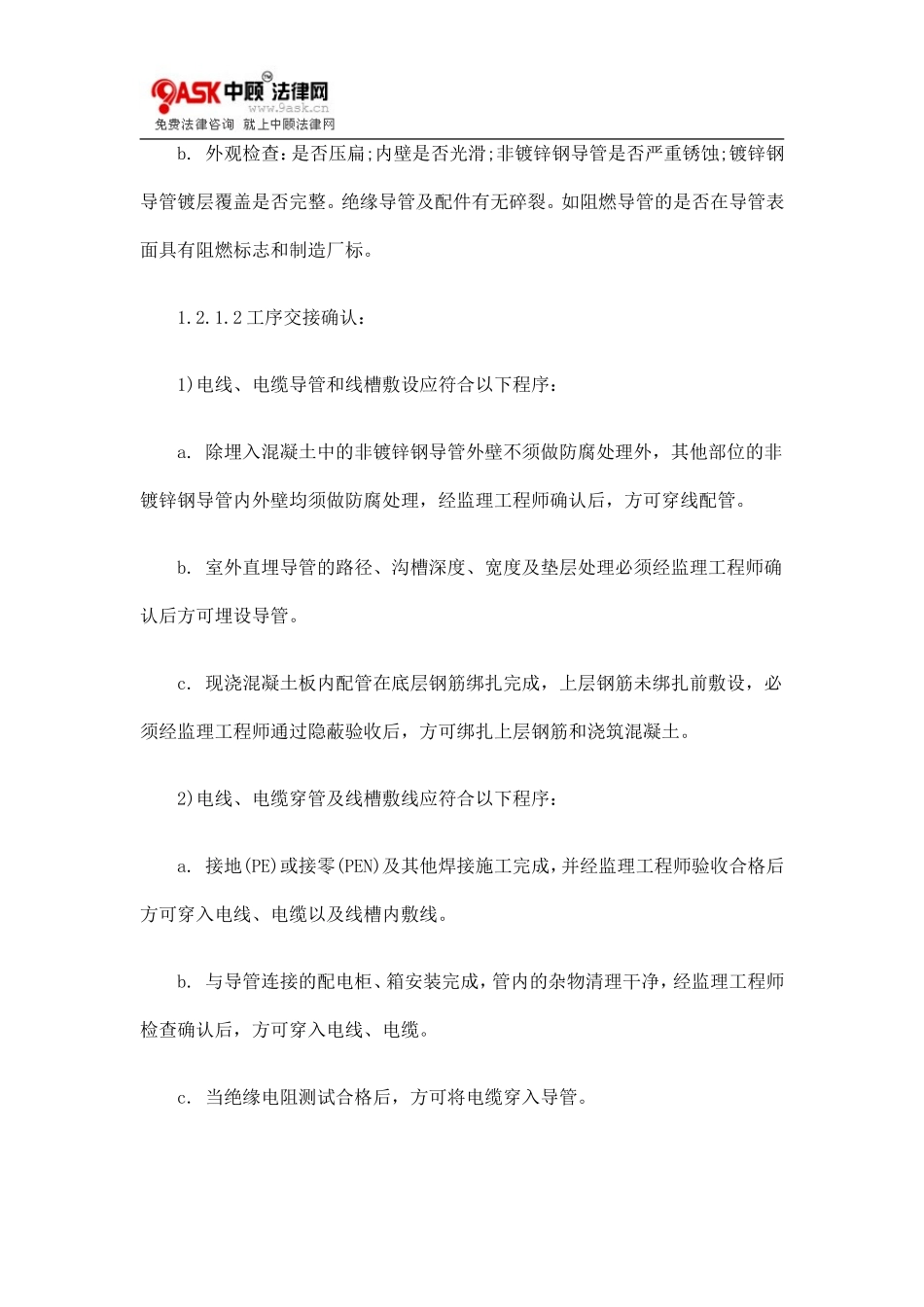

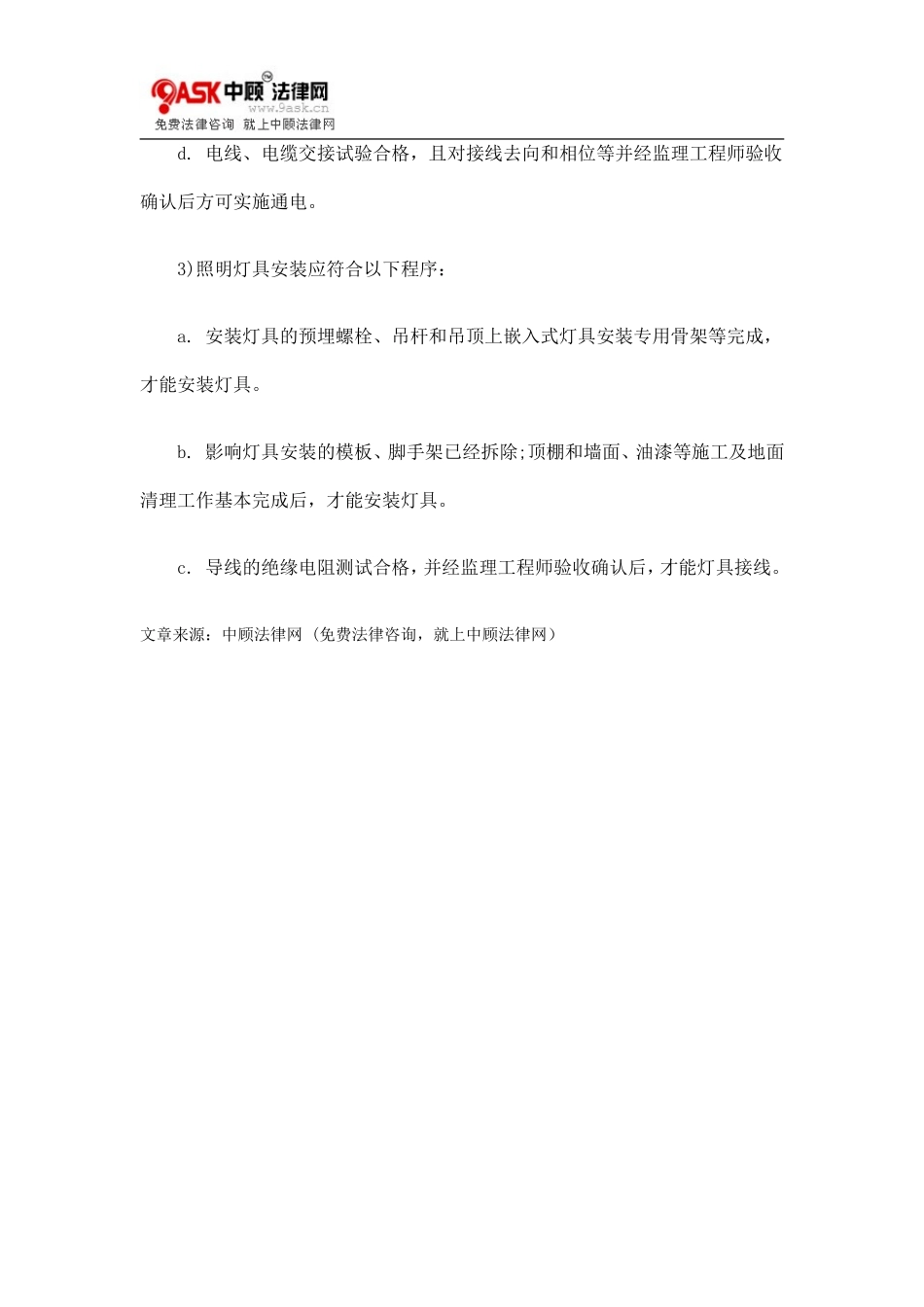

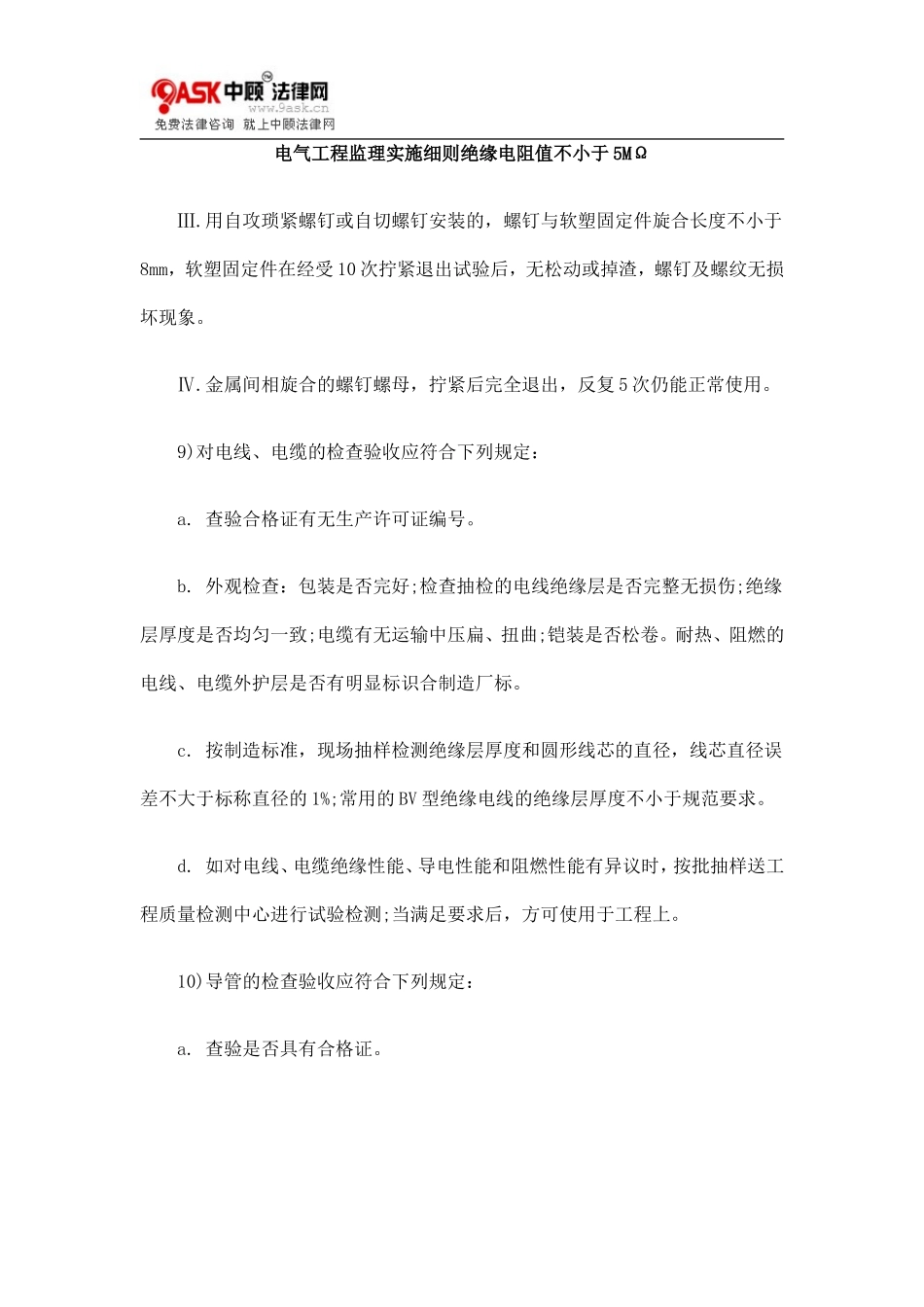

电气工程监理实施细则绝缘电阻值不小于 5MΩ Ⅲ.用自攻琐紧螺钉或自切螺钉安装的，螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受 10 次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象。 Ⅳ.金属间相旋合的螺钉螺母，拧紧后完全退出，反复 5 次仍能正常使用。 9)对电线、电缆的检查验收应符合下列规定： a. 查验合格证有无生产许可证编号。 b. 外观检查：包装是否完好;检查抽检的电线绝缘层是否完整无损伤;绝缘层厚度是否均匀一致;电缆有无运输中压扁、扭曲;铠装是否松卷。耐热、阻燃的电线、电缆外护层是否有明显标识合制造厂标。 c. 按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径，线芯直径误差不大于标称直径的 1%;常用的 BV 型绝缘电线的绝缘层厚度不小于规范要求。 d. 如对电线、电缆绝缘性能、导电性能和阻燃性能有异议时，按批抽样送工程质量检测中心进行试验检测;当满足要求后，方可使用于工程上。 10)导管的检查验收应符合下列规定： a. 查验是否具有合格证。 b. 外观检查：是否压扁;内壁是否光滑;非镀锌钢导管是否严重锈蚀;镀锌钢导管镀层覆盖是否完整。绝缘导管及配件有无碎裂。如阻燃导管的是否在导管表面具有阻燃标志和制造厂标。 1.2.1.2 工序交接确认： 1)电线、电缆导管和线槽敷设应符合以下程序： a. 除埋入混凝土中的非镀锌钢导管外壁不须做防腐处理外，其他部位的非镀锌钢导管内外壁均须做防腐处理，经监理工程师确认后，方可穿线配管。 b. 室外直埋导管的路径、沟槽深度、宽度及垫层处理必须经监理工程师确认后方可埋设导管。 c. 现浇混凝土板内配管在底层钢筋绑扎完成，上层钢筋未绑扎前敷设，必须经监理工程师通过隐蔽验收后，方可绑扎上层钢筋和浇筑混凝土。 2)电线、电缆穿管及线槽敷线应符合以下程序： a. 接地(PE)或接零(PEN)及其他焊接施工完成，并经监理工程师验收合格后方可穿入电线、电缆以及线槽内敷线。 b. 与导管连接的配电柜、箱安装完成，管内的杂物清理干净，经监理工程师检查确认后，方可穿入电线、电缆。 c. 当绝缘电阻测试合格后，方可将电缆穿入导管。 d. 电线、电缆交接试验合格，且对接线去向和相位等并经监理工程师验收确认后方可实施通电。 3)照明灯具安装应符合以下程序： a. 安装灯具的预埋螺栓、吊杆和吊顶上嵌入式灯具安装专用骨架等完成，才能安装灯具。 b. 影响灯具安装的模板、脚手架已经拆除;顶棚和墙面、油漆等施工及地面清理工作基本完成后，才能安装灯具。 c. 导线的绝缘电阻测试合格，并经监理工程师验收确认后，才能灯具接线。文章来源：中顾法律网 (免费法律咨询，就上中顾法律网）
