电气安装监理细则-盘古--监理实施细则

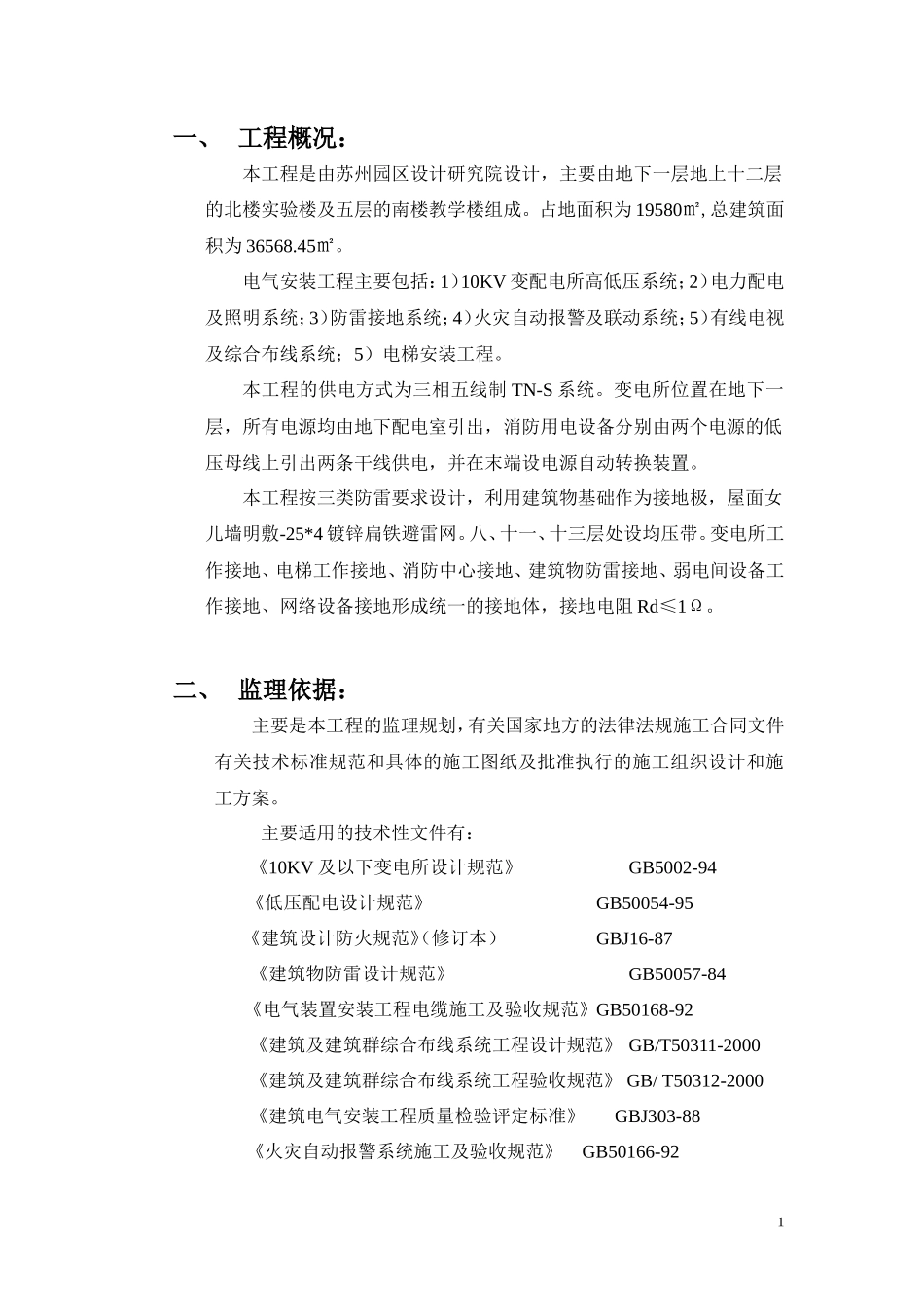

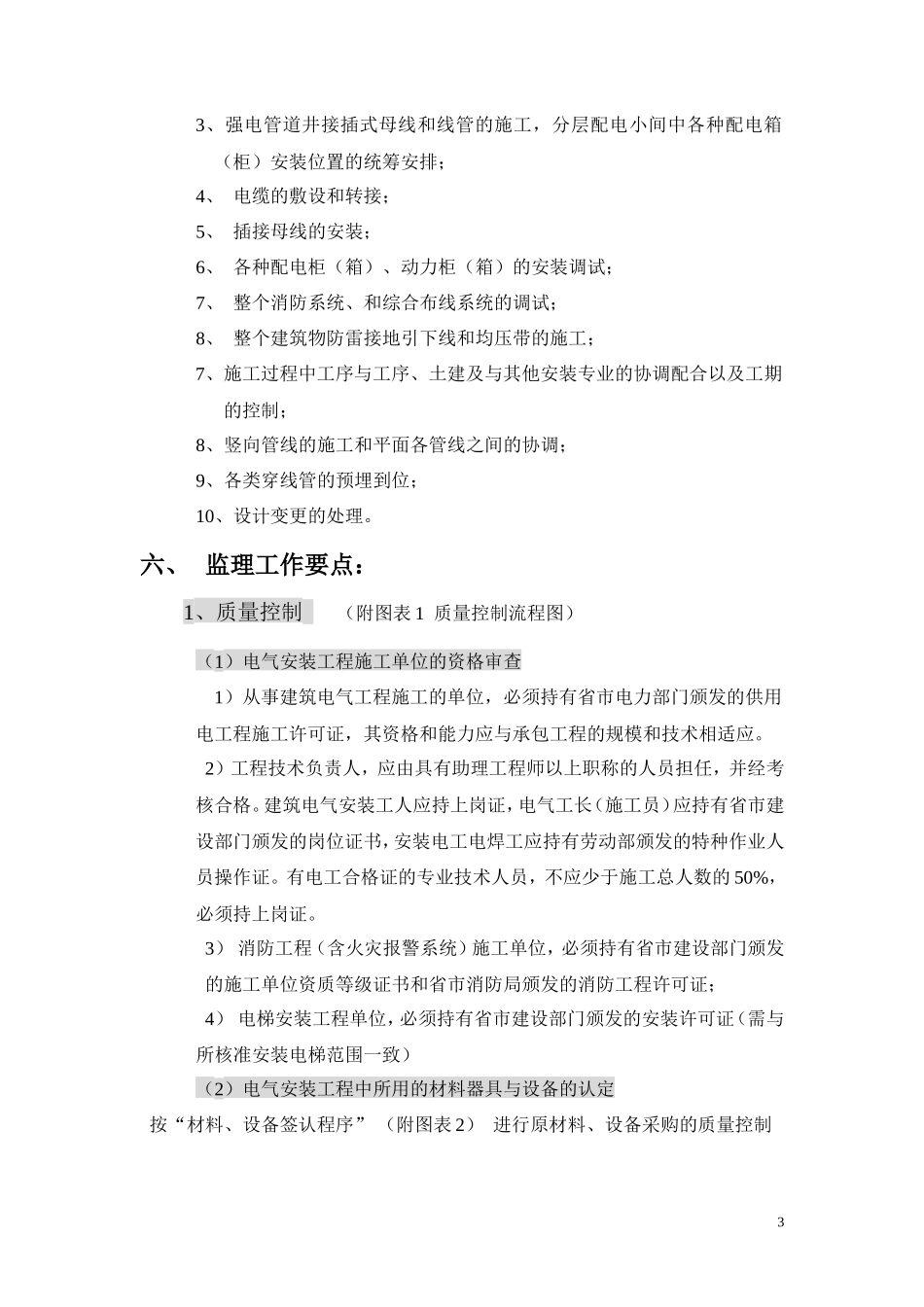

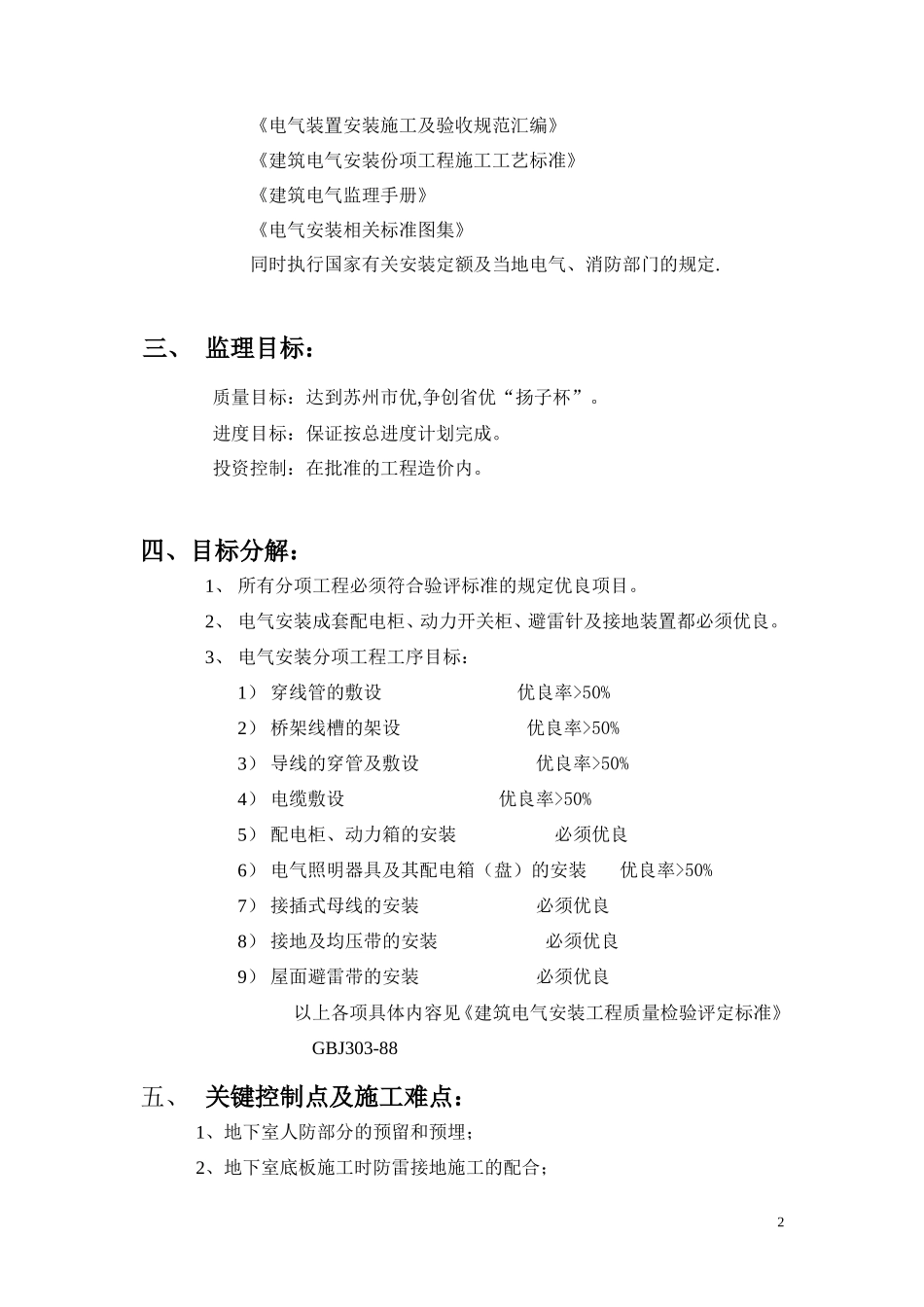

一、 工程概况：本工程是由苏州园区设计研究院设计，主要由地下一层地上十二层的北楼实验楼及五层的南楼教学楼组成。占地面积为 19580㎡,总建筑面积为 36568.45㎡。电气安装工程主要包括：1）10KV 变配电所高低压系统；2）电力配电及照明系统；3）防雷接地系统；4）火灾自动报警及联动系统；5）有线电视及综合布线系统；5）电梯安装工程。本工程的供电方式为三相五线制 TN-S 系统。变电所位置在地下一层，所有电源均由地下配电室引出，消防用电设备分别由两个电源的低压母线上引出两条干线供电，并在末端设电源自动转换装置。本工程按三类防雷要求设计，利用建筑物基础作为接地极，屋面女儿墙明敷-25*4 镀锌扁铁避雷网。八、十一、十三层处设均压带。变电所工作接地、电梯工作接地、消防中心接地、建筑物防雷接地、弱电间设备工作接地、网络设备接地形成统一的接地体，接地电阻 Rd≤1Ω。二、 监理依据：主要是本工程的监理规划，有关国家地方的法律法规施工合同文件有关技术标准规范和具体的施工图纸及批准执行的施工组织设计和施工方案。主要适用的技术性文件有：《10KV 及以下变电所设计规范》GB5002-94《低压配电设计规范》GB50054-95《建筑设计防火规范》（修订本）GBJ16-87《建筑物防雷设计规范》GB50057-84《电气装置安装工程电缆施工及验收规范》GB50168-92《建筑及建筑群综合布线系统工程设计规范》 GB/T50311-2000《建筑及建筑群综合布线系统工程验收规范》 GB/ T50312-2000《建筑电气安装工程质量检验评定标准》 GBJ303-88《火灾自动报警系统施工及验收规范》 GB50166-921《电气装置安装施工及验收规范汇编》《建筑电气安装份项工程施工工艺标准》《建筑电气监理手册》《电气安装相关标准图集》同时执行国家有关安装定额及当地电气、消防部门的规定.三、 监理目标：质量目标：达到苏州市优,争创省优“扬子杯”。进度目标：保证按总进度计划完成。投资控制：在批准的工程造价内。四、目标分解：1、 所有分项工程必须符合验评标准的规定优良项目。2、 电气安装成套配电柜、动力开关柜、避雷针及接地装置都必须优良。3、 电气安装分项工程工序目标：1） 穿线管的敷设 优良率>50%2） 桥架线槽的架设 优良率>50%3） 导线的穿管及敷设 优良率>50%4） 电缆敷设 优良率>50%5） 配电柜、动力箱的安装 必须优良6） 电气照明器具及其配电箱（盘）的安装 优良率>50%7） 接插式母线的安装 必须优良8） 接地及均压带的安装 必须优良9） 屋面避雷带的安装 必须优良以上各项具体内容见《建筑电气安装工程质量检验评定标准》GBJ303-88五、 关键控制点及施工难点：1、地下室人防部分的预留和预埋；2、地下室底板施工时防雷接地施工的配合；23、强电管道井接插式母线和线管的施工，分层配电小间中各种配电箱（柜）安装位置的统筹安排；4、 电缆的敷设和转接；5、 插接母线的安装；6、 各种配电柜（箱）、动力柜（箱）的安装调试；7、 整个消防系统、和综合布线系统的调试；8、 整个建筑物防雷接地引下线和均压带的施工；7、施工过程中工序与工序、土建及与其他安装专业的协调配合以及工期的控制；8、竖向管线的施工和平面各管线之间的协调；9、各类穿线管的预埋到位；10、设计变更的处理。六、 监理工作要点：1、质量控制 （附图表 1 质量控制流程图）（1）电气安装工程施工单位的资格审查1）从事建筑电气工程施工的单位，必须持有省市电力部门颁发的供用电工程施工许可证，其资格和能力应与承包工程的规模和技术相适应。2）工程技术负责人，应由具有助理工程师以上职称的人员担任，并经考核合格。建筑电气安装工人应持上岗证，电气工长（施工员）应持有省市建设部门颁发的岗位证书，安装电工电焊工应持有劳动部颁发的特种作业人员操作证。有电工合格证的专业技术人员，不应少于施工总人数的 50%，必须持上岗证。3） 消防工程（含火灾报警系统）施工单位，必须持有省市建设部门颁发的施工单位资质等级证书和省市消防局颁发的消防工程许可证；4） 电梯安装工程单位，必须持有省市建设部门颁发的安装许可证（需与所核准安装电梯范围一致）...
