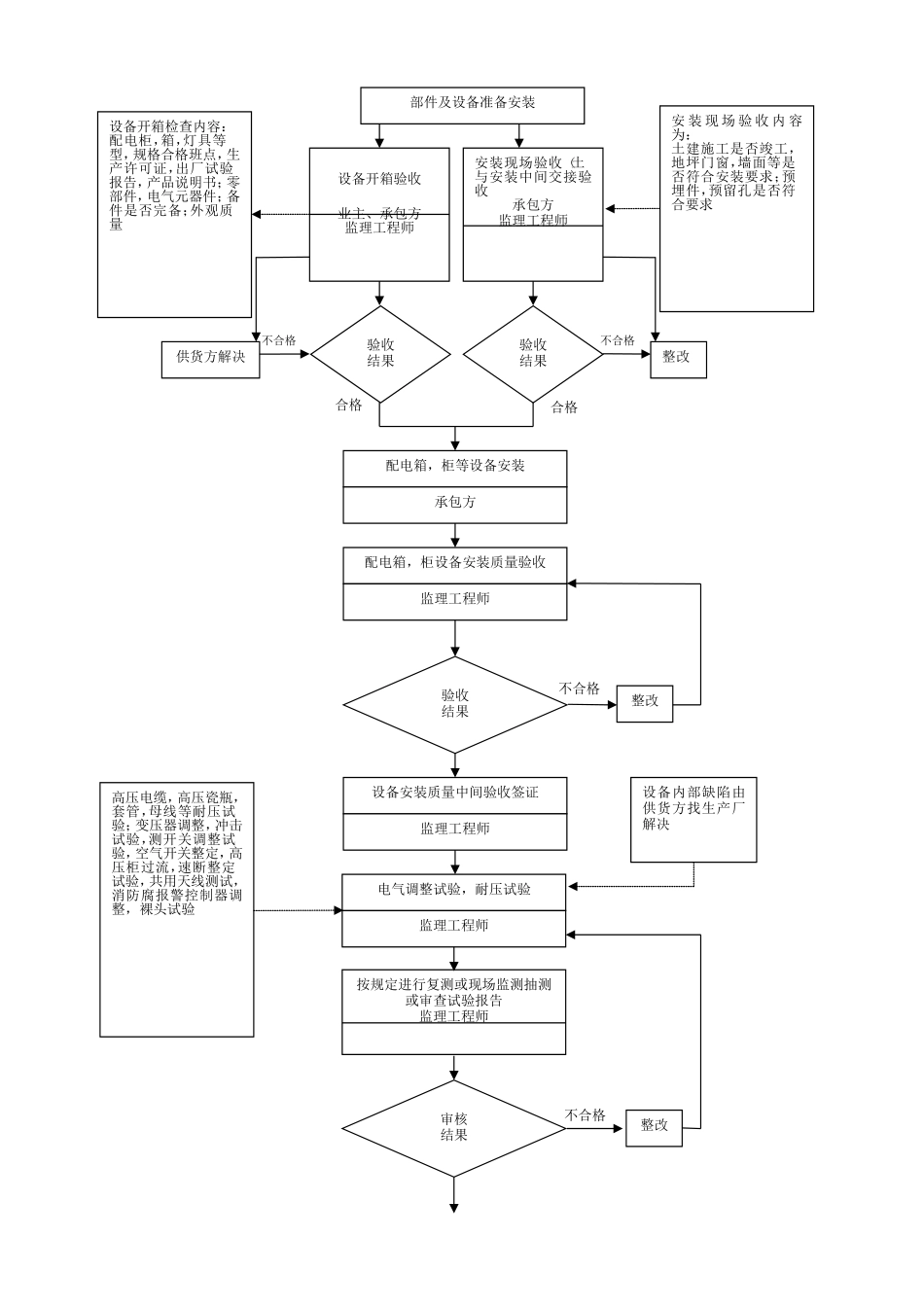

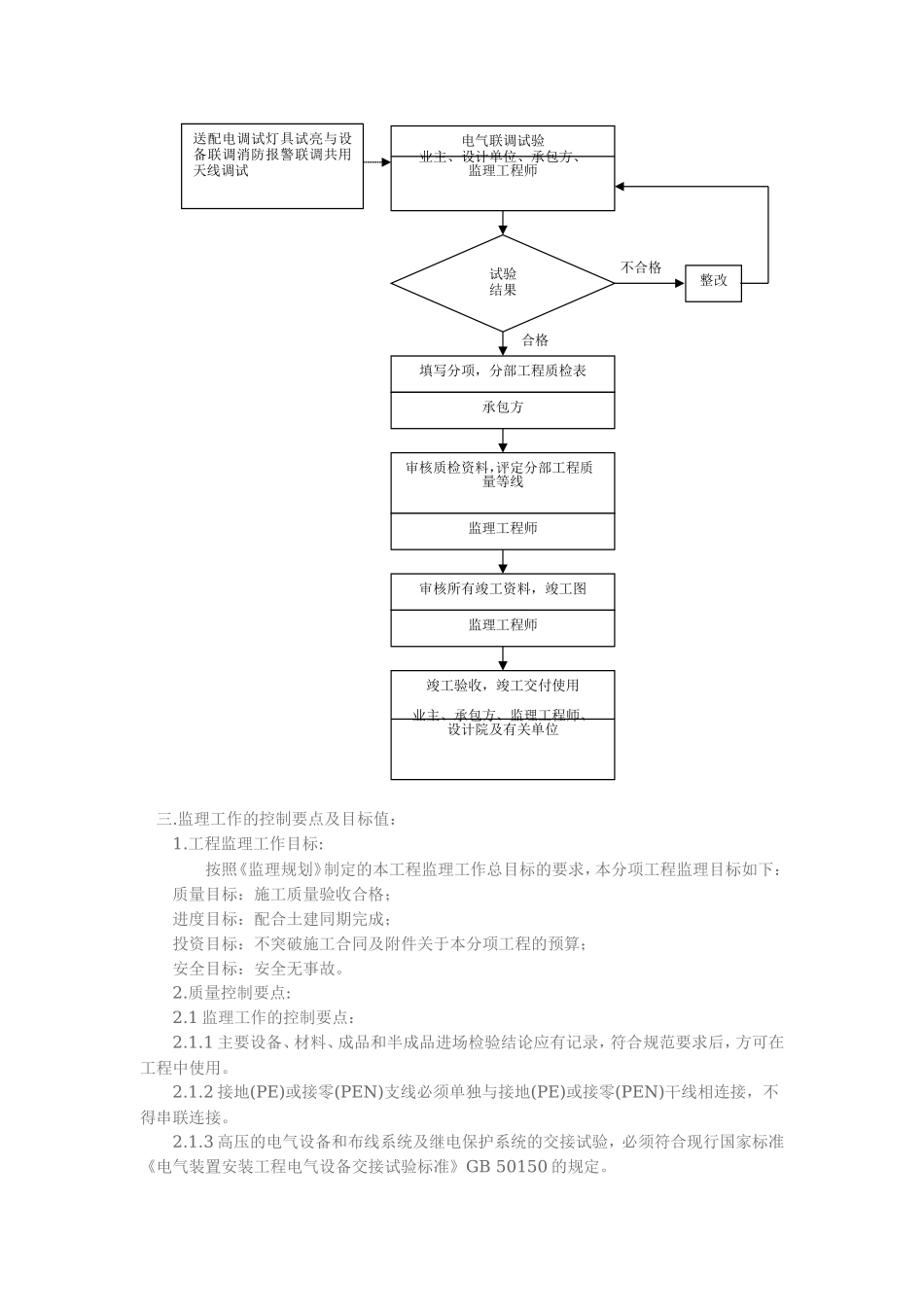

电气工程监理实施细则一. 工程概况：1．工程名称：**********工程。2．工程地点：处于************。3．工程概况：**************。 二.施工监理的主要依据如下： 2.1 工程管理系列文件： 2.1.1 工程施工承包合同; 2.1.2 工程施工监理合同; 2.1.3 施工组织设计、电气工程专项施工方案; 2.1.4 监理规划; 2.1.5《建设工程质量管理条例》; 2.1.6 建设部 81 号令《实施工程建设强制性标准监督规定》、建标[2002]85 号文; 2.1.7 其它与本工程有关的批文、文件。 2.2 技术文件： 2.2.1 本工程有效的设计图纸、设计文件以及有关标准图集; 2.2.2《工程建设标准强制性条文》(2002 年版); 2.2.3《建筑工程施工质量验收统一标准》(GB50300-2001); 2.2.4《建筑电气工程施工质量验收规范》(GB50303-2002);2.2.5 设计交底、图纸会审纪要。三.监理工作的流程建筑电气安装工程质量监理的工作流程合格合格不合格不合格同意不同意参加图纸会审，核查电气图纸及土建，水暖图纸有无矛盾监理工程师填写开工申请承包方制作零部件，预埋件及隐蔽工程监理工程师审核开工申请监理工程师审核结果审核内容包括：· 承包方分包方的资质证件；· 有关工种操作人员的上岗证书；· 施工组织设计施工方案等；按要求填写各栏目：· 电气施工组织设计方案；· 电气上岗人员及证件；· 施工，检测仪表，设备，工具，数量品种；· 资质证件承包方修改完善按设计要求验收施工材料或器材，必要时作材料试验监理工程师或监理试验工程师电气器材检查验收内容；电缆，电线，母线，高低压瓷瓶，套管，接地极，避雷针，型号，规格，外观质量；电气性能；产品质保书，试验技术；报告，合格证审批结果整改现场验收制作的零部件预埋件及隐蔽工程监理工程师验收结果整改检查零部件制作和隐蔽工程是否符合设计要求隐蔽验收单签证、零部件制作认可监理工程师不合格不合格合格合格不合格不合格部件及设备准备安装安装现场验收（土与安装中间交接验收承包方监理工程师设备开箱验收业主、承包方监理工程师设备开箱检查内容：配电柜，箱，灯具等型，规格合格班点，生产许可证，出厂试验报告，产品说明书；零部件，电气元器件；备件是否完备；外观质量安 装 现 场 验 收 内 容为：土建施工是否竣工，地坪门窗，墙面等是否符合安装要求；预埋件，预留孔是否符合要求验收结果验收结果供货方解决整改配电箱，柜等设备安装承包方电气调整试验，耐压试验监理工程师设备安装质量中间验收签证监理工程师配电箱，柜设备安装质量验收监理工程师验收结果整改设备内部缺陷由供货方找生产厂解决高压电缆，高压瓷瓶，套管，母线等耐压试验；变压器调整，冲击试验，测开关调整试验，空气开关整定，高压柜过流，速断整定试验，共用天线测试，消防腐报警控制器调整，裸头试验按规定进行复测或现场监测抽测或审查试验报告监理工程师审核结果整改 三.监理工作的控制要点及目标值：1.工程监理工作目标:按照《监理规划》制定的本工程监理工作总目标的要求，本分项工程监理目标如下：质量目标：施工质量验收合格；进度目标：配合土建同期完成；投资目标：不突破施工合同及附件关于本分项工程的预算；安全目标：安全无事故。2.质量控制要点: 2.1 监理工作的控制要点： 2.1.1 主要设备、材料、成品和半成品进场检验结论应有记录，符合规范要求后，方可在工程中使用。 2.1.2 接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接，不得串联连接。 2.1.3 高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB 50150 的规定。合格不合格填写分项，分部工程质检表承包方电气联调试验业主、设计单位、承包方、监理工程师试验结果送配电调试灯具试亮与设备联调消防报警联调共用天线调试整改审核质检资料，评定分部工程质量等线监理工程师审核所有竣工资料，竣工图监理工程师竣工验收，竣工交付使用业主、承包方、监理工程师、设计院及有关单位 2.1.4 发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致。 2.1.5 不间断...
