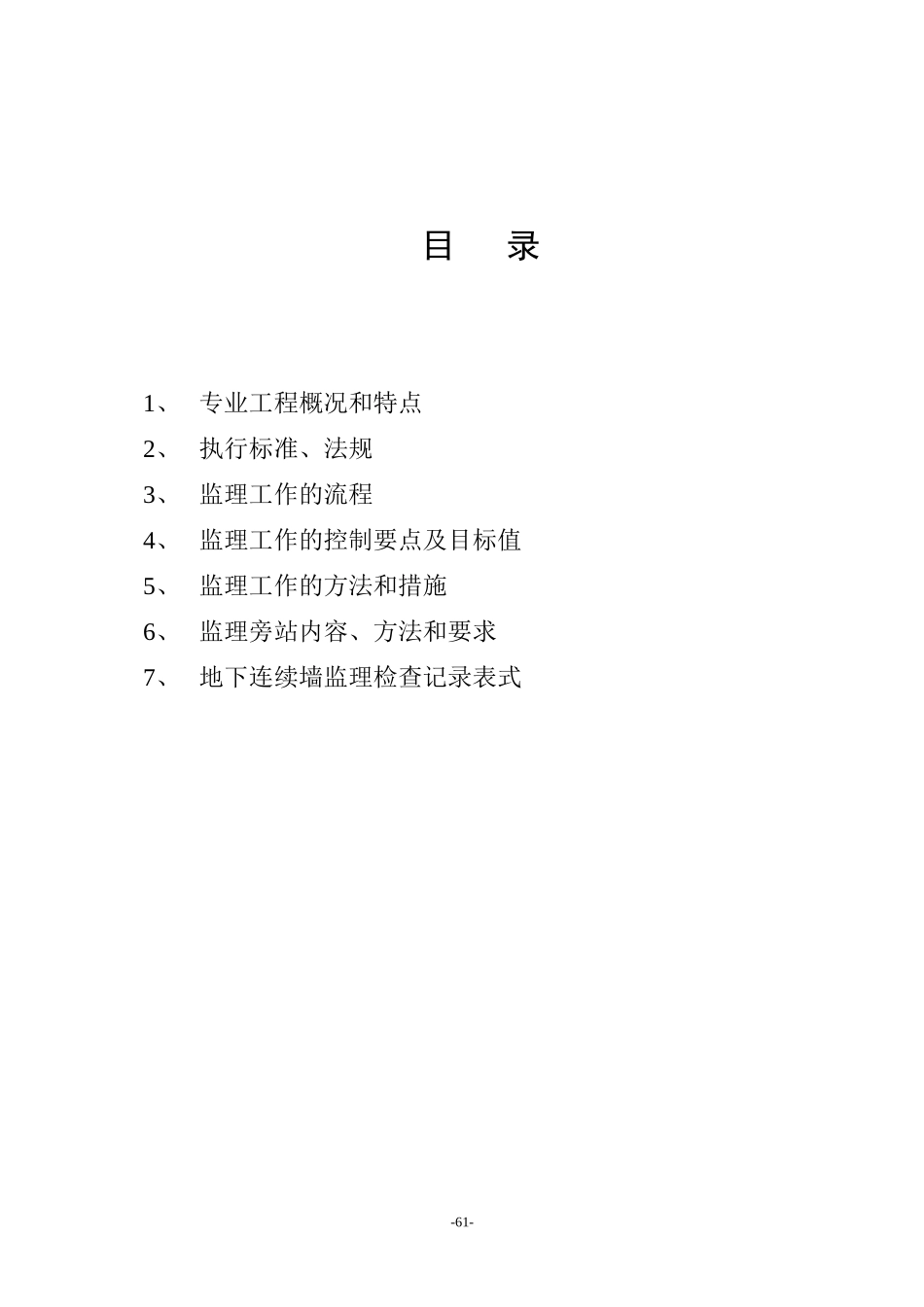

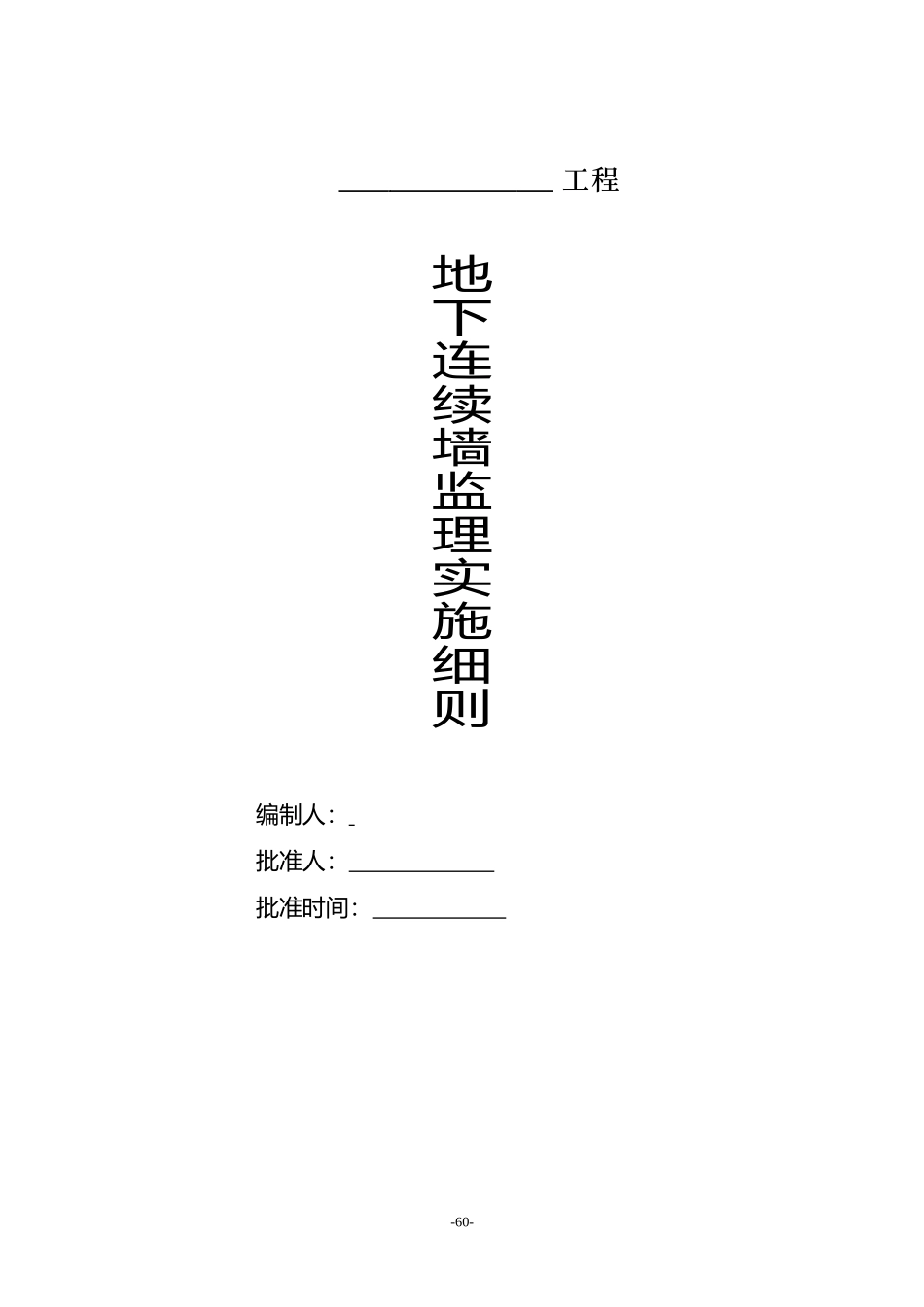

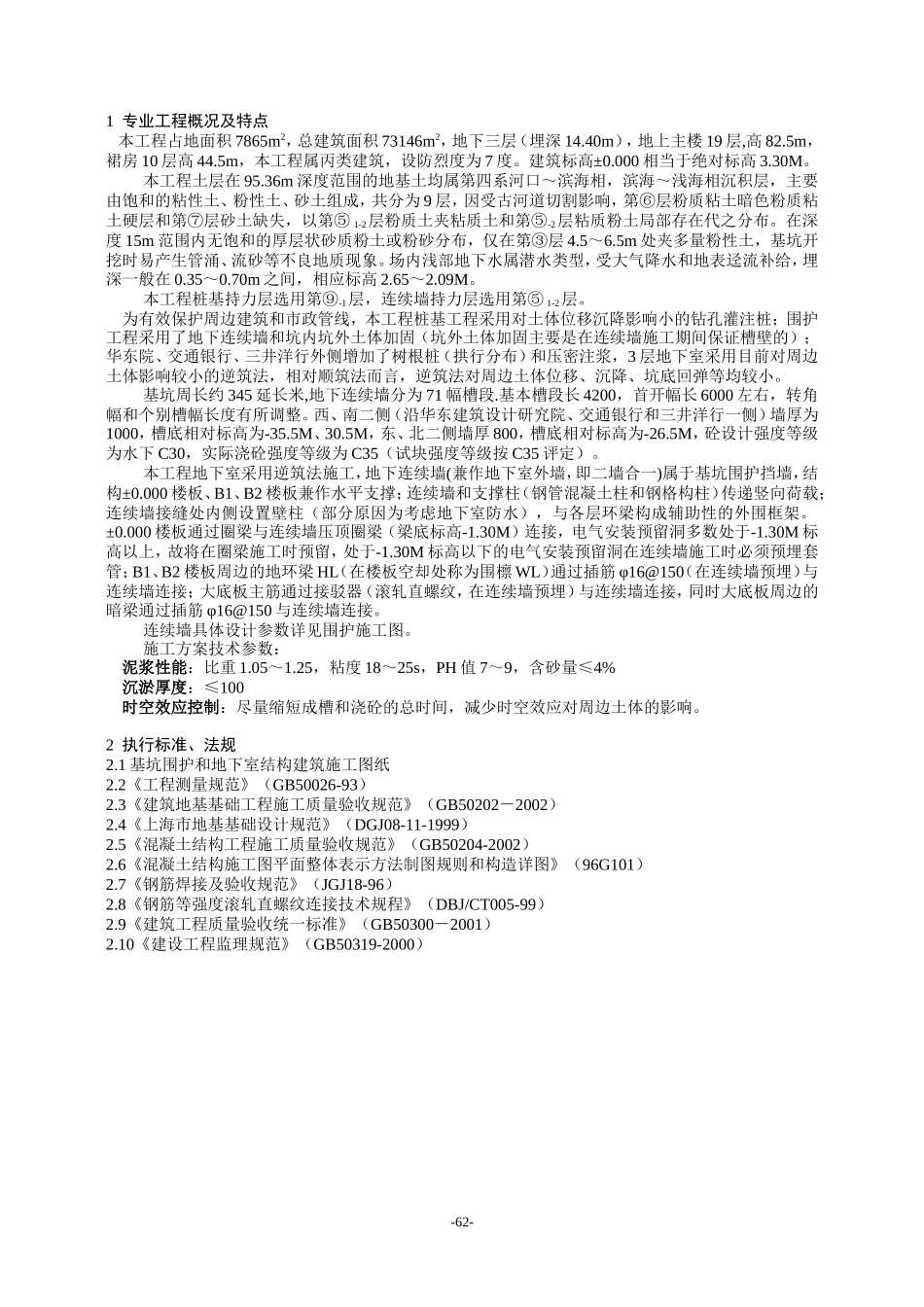

工程地下连续墙监理实施细则编制人： 批准人： 批准时间： -60-目 录1、 专业工程概况和特点2、 执行标准、法规3、 监理工作的流程4、 监理工作的控制要点及目标值5、 监理工作的方法和措施6、 监理旁站内容、方法和要求7、 地下连续墙监理检查记录表式-61-1 专业工程概况及特点 本工程占地面积 7865m2，总建筑面积 73146m2，地下三层（埋深 14.40m），地上主楼 19 层,高 82.5m，裙房 10 层高 44.5m，本工程属丙类建筑，设防烈度为 7 度。建筑标高±0.000 相当于绝对标高 3.30M。本工程土层在 95.36m 深度范围的地基土均属第四系河口～滨海相，滨海～浅海相沉积层，主要由饱和的粘性土、粉性土、砂土组成，共分为 9 层，因受古河道切割影响，第⑥层粉质粘土暗色粉质粘土硬层和第⑦层砂土缺失，以第⑤ 1-2层粉质土夹粘质土和第⑤-2层粘质粉土局部存在代之分布。在深度 15m 范围内无饱和的厚层状砂质粉土或粉砂分布，仅在第③层 4.5～6.5m 处夹多量粉性土，基坑开挖时易产生管涌、流砂等不良地质现象。场内浅部地下水属潜水类型，受大气降水和地表迳流补给，埋深一般在 0.35～0.70m 之间，相应标高 2.65～2.09M。本工程桩基持力层选用第⑨-1层，连续墙持力层选用第⑤ 1-2层。 为有效保护周边建筑和市政管线，本工程桩基工程采用对土体位移沉降影响小的钻孔灌注桩；围护工程采用了地下连续墙和坑内坑外土体加固（坑外土体加固主要是在连续墙施工期间保证槽壁的）；华东院、交通银行、三井洋行外侧增加了树根桩（拱行分布）和压密注浆， 3 层地下室采用目前对周边土体影响较小的逆筑法，相对顺筑法而言，逆筑法对周边土体位移、沉降、坑底回弹等均较小。基坑周长约 345 延长米,地下连续墙分为 71 幅槽段.基本槽段长 4200，首开幅长 6000 左右，转角幅和个别槽幅长度有所调整。西、南二侧（沿华东建筑设计研究院、交通银行和三井洋行一侧）墙厚为1000，槽底相对标高为-35.5M、30.5M，东、北二侧墙厚 800，槽底相对标高为-26.5M，砼设计强度等级为水下 C30，实际浇砼强度等级为 C35（试块强度等级按 C35 评定）。本工程地下室采用逆筑法施工，地下连续墙(兼作地下室外墙，即二墙合一)属于基坑围护挡墙，结构±0.000 楼板、B1、B2 楼板兼作水平支撑；连续墙和支撑柱（钢管混凝土柱和钢格构柱）传递竖向荷载；连续墙接缝处内侧设置壁柱（部分原因为考虑地下室防水），与各层环梁构成辅助性的外围框架。±0.000 楼板通过圈梁与连续墙压顶圈梁（梁底标高-1.30M）连接，电气安装预留洞多数处于-1.30M 标高以上，故将在圈梁施工时预留，处于-1.30M 标高以下的电气安装预留洞在连续墙施工时必须预埋套管；B1、B2 楼板周边的地环梁 HL（在楼板空却处称为围檩 WL）通过插筋 φ16@150（在连续墙预埋）与连续墙连接；大底板主筋通过接驳器（滚轧直螺纹，在连续墙预埋）与连续墙连接，同时大底板周边的暗梁通过插筋 φ16@150 与连续墙连接。连续墙具体设计参数详见围护施工图。施工方案技术参数： 泥浆性能：比重 1.05～1.25，粘度 18～25s，PH 值 7～9，含砂量≤4% 沉淤厚度：≤100 时空效应控制：尽量缩短成槽和浇砼的总时间，减少时空效应对周边土体的影响。2 执行标准、法规2.1 基坑围护和地下室结构建筑施工图纸2.2《工程测量规范》（GB50026-93）2.3《建筑地基基础工程施工质量验收规范》（GB50202－2002）2.4《上海市地基基础设计规范》（DGJ08-11-1999）2.5《混凝土结构工程施工质量验收规范》（GB50204-2002）2.6《混凝土结构施工图平面整体表示方法制图规则和构造详图》（96G101）2.7《钢筋焊接及验收规范》（JGJ18-96）2.8《钢筋等强度滚轧直螺纹连接技术规程》（DBJ/CT005-99）2.9《建筑工程质量验收统一标准》（GB50300－2001）2.10《建设工程监理规范》（GB50319-2000）-62-3 监理工作的流程-63-事 中 控 制事 前 控 制资质审查设计交底监理交底签署开工令检查施工准备工作方案审批轴线、水准监理复核材料质量控制事后控制开挖后实测检查编制质量评估报告防水处理、与结构有关的缺陷处理处理合格合...
