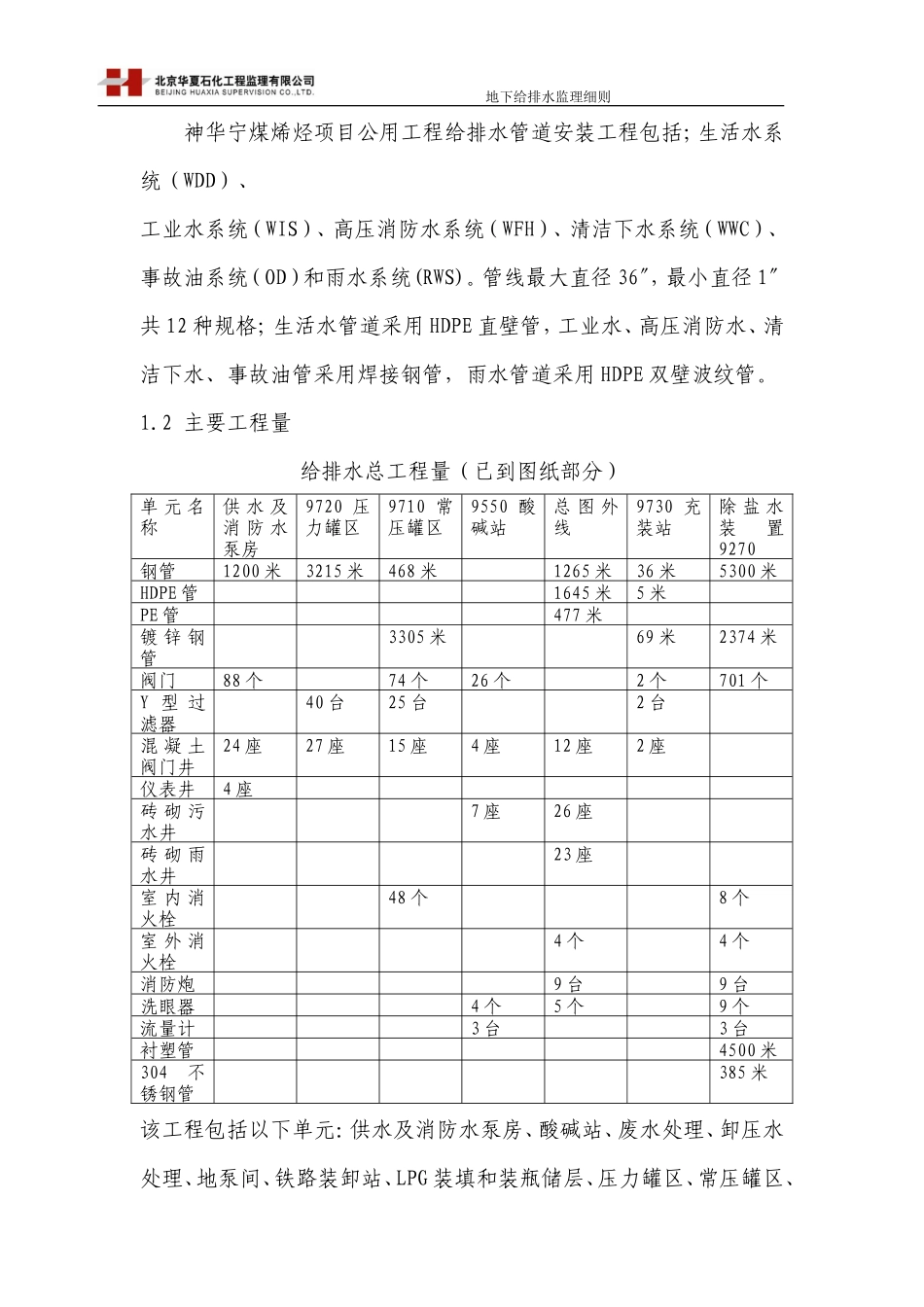

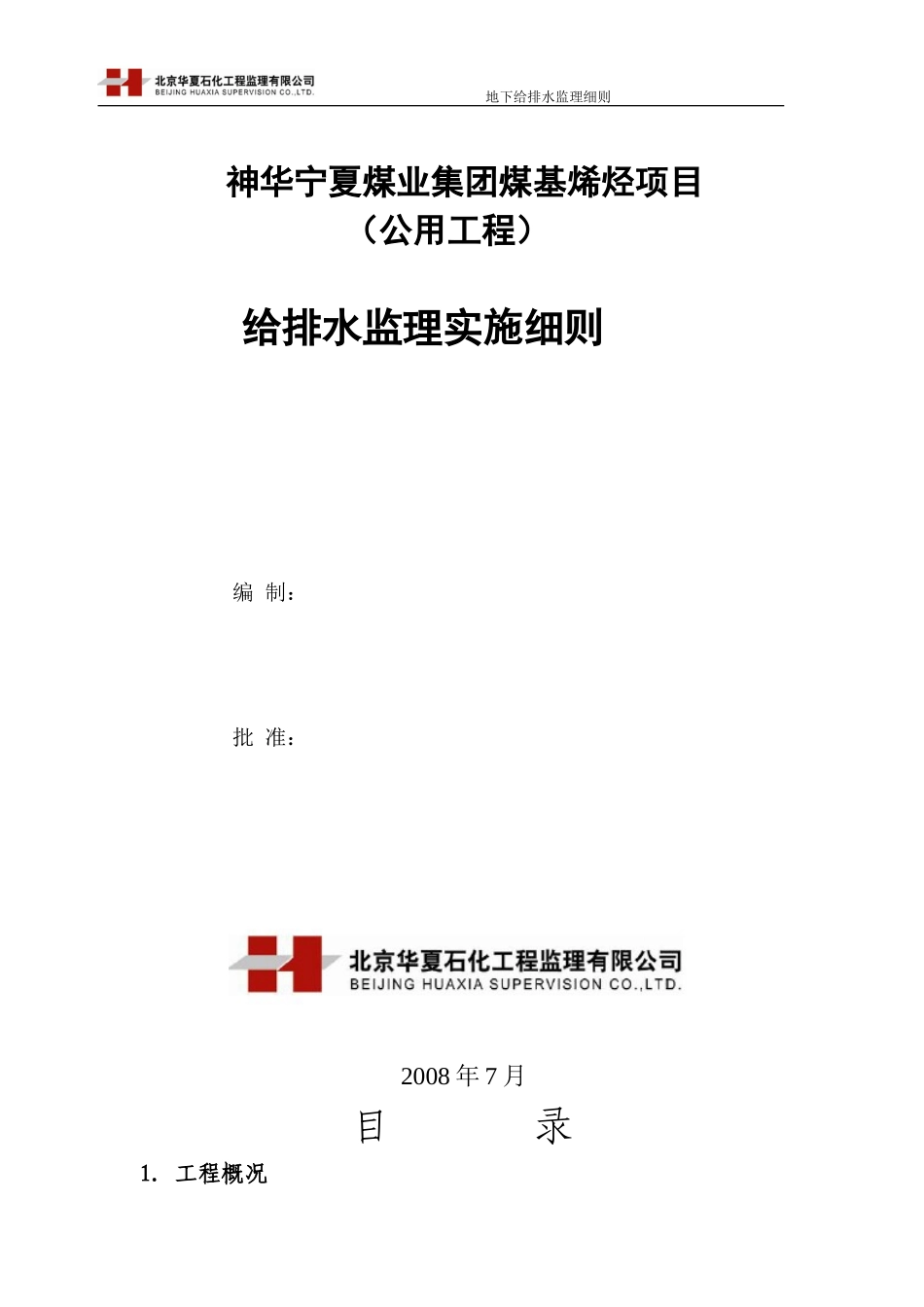

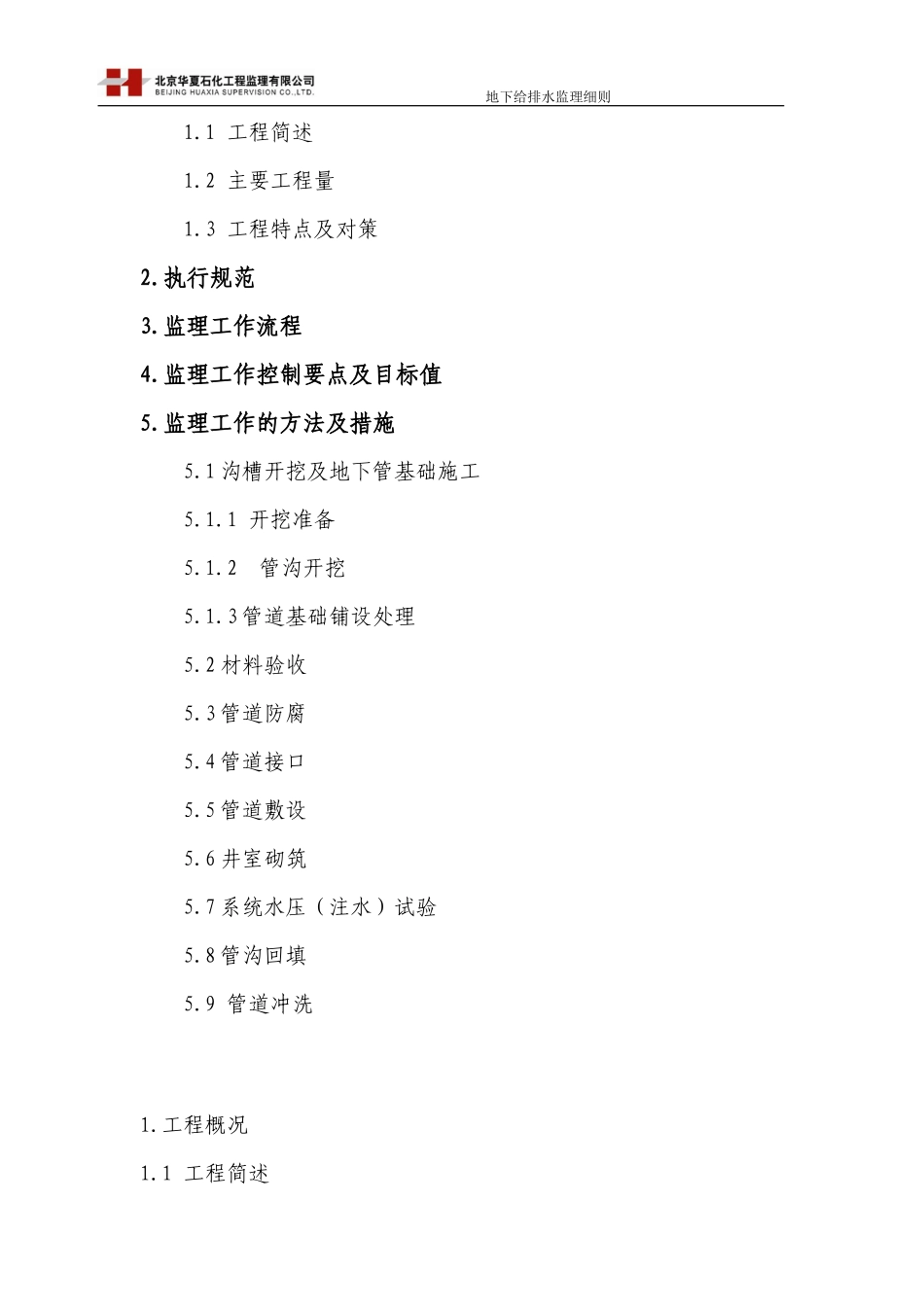

地下给排水监理细则神华宁夏煤业集团煤基烯烃项目 （公用工程）给排水监理实施细则 编 制： 批 准： 2008 年 7 月目 录1. 工程概况 地下给排水监理细则1.1 工程简述1.2 主要工程量1.3 工程特点及对策2.执行规范3.监理工作流程4.监理工作控制要点及目标值5.监理工作的方法及措施5.1 沟槽开挖及地下管基础施工5.1.1 开挖准备5.1.2 管沟开挖5.1.3 管道基础铺设处理5.2 材料验收5.3 管道防腐5.4 管道接口5.5 管道敷设5.6 井室砌筑5.7 系统水压（注水）试验5.8 管沟回填5.9 管道冲洗 1.工程概况1.1 工程简述 地下给排水监理细则神华宁煤烯烃项目公用工程给排水管道安装工程包括；生活水系统（WDD）、工业水系统（WIS）、高压消防水系统（WFH）、清洁下水系统（WWC）、事故油系统（OD）和雨水系统(RWS)。管线最大直径 36〞，最小直径 1〞共 12 种规格；生活水管道采用 HDPE 直壁管，工业水、高压消防水、清洁下水、事故油管采用焊接钢管，雨水管道采用 HDPE 双壁波纹管。1.2 主要工程量给排水总工程量（已到图纸部分）单 元 名称供 水 及消 防 水泵房9720 压力罐区9710 常压罐区9550 酸碱站总 图 外线9730 充装站除 盐 水装置9270钢管1200 米3215 米468 米1265 米36 米5300 米HDPE 管1645 米5 米PE 管477 米镀 锌 钢管3305 米69 米2374 米阀门88 个74 个26 个 2 个701 个Y 型 过滤器40 台25 台2 台混 凝 土阀门井24 座27 座15 座4 座12 座2 座仪表井4 座砖 砌 污水井7 座26 座砖 砌 雨水井23 座室 内 消火栓48 个8 个室 外 消火栓4 个4 个消防炮9 台9 台洗眼器4 个5 个9 个流量计3 台3 台衬塑管4500 米304不锈钢管385 米该工程包括以下单元：供水及消防水泵房、酸碱站、废水处理、卸压水处理、地泵间、铁路装卸站、LPG 装填和装瓶储层、压力罐区、常压罐区、 地下给排水监理细则火炬系统、第一冷却水站、第二冷却水站、第三冷却水站，其工程施工的监理工作均使用于本细则。1.3 工程特点及对策1.3.1 本工程土建安装交叉作业，多工种协作施工，工程复杂，应加强协调管理，以确保工程质量、工期和安全。1.3.2 本工程在多个作业区域施工，地点分散，尽量减少交叉作业而影响施工进度。1.3.3 本工程现场防火要求较高，施工时现场动火必须遵守业主有关规定，并配置灭火器，抽烟在指定地点。2.执行规范管道的施工及验收规范GB50235-97《工业金属管道工程施工及验收规范》 GB50268-97《给水排水管道工程施工及验收规范》 GB50242-2002《建筑给排水及采暖工程施工质量验收规范》CJJ 101 2004 《埋地聚乙烯给水管道工程技术规程》GB50281-98 《泡沫灭火系统施工及验收规范》3. 监理工作流程 参加设计交底 地下给排水监理细则 监理工作流程图 4. 监理工作控制要点及目标值依据施工顺序，监理工程师对给排水管道工程的质量控制要点及目标值见下图：组织图纸会审审批施工方案审定分包单位签认报审表签认分包单位资格报审表审查承包单位技术、质量管理体系及施工人员素质材料验收检验进场原材料、成品、半成品及各种设备签认工程材料构配件/设备报审表参加隐蔽工程验收检查隐蔽工程质量签认隐蔽工程报验申请表；或不合格通知签认分项工程质量随时检查各分项工程质量签认检查工程技术资料定期、不定期检查施工技术资料签认监理工程师签认必要文件后承包商方可进行下道工序施工 地下给排水监理细则序号工程质量控制点检查验收内容等级1施工方案审查进度、质量、安全等措施，质量控制点设置；施工工艺、工序、人力、机具仪器安排等A2施工图纸会审设计交底阀门及材料检验标准；管沟水准点；图纸及其它设计文件是否齐全；尺寸正确性，设计是否漏项 A3材料报验管材、管件、阀门、孔板、法兰合格证书及检测报告（合金钢材料必须进行光谱分析复试）材料标识管理A4焊工资质焊工资质（焊接位置、等级、核发机关、有有效期限）BR5焊接工艺审核焊接工艺的合理有效性B6焊材管理发放焊条分类储存管理；烘干、发放记录B7管 沟 定 位 放 线测量根据相关部门给定的工程参考...
