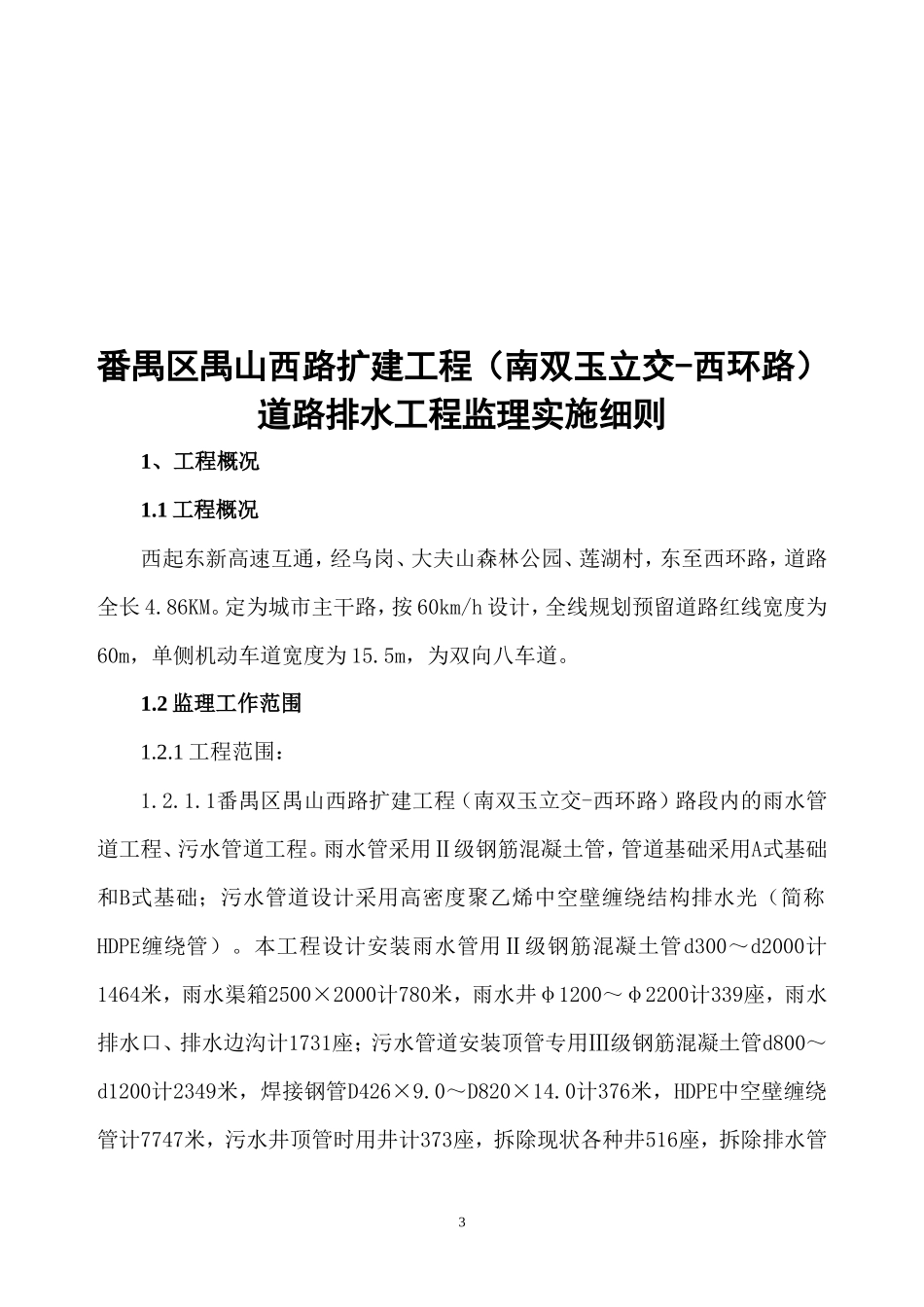

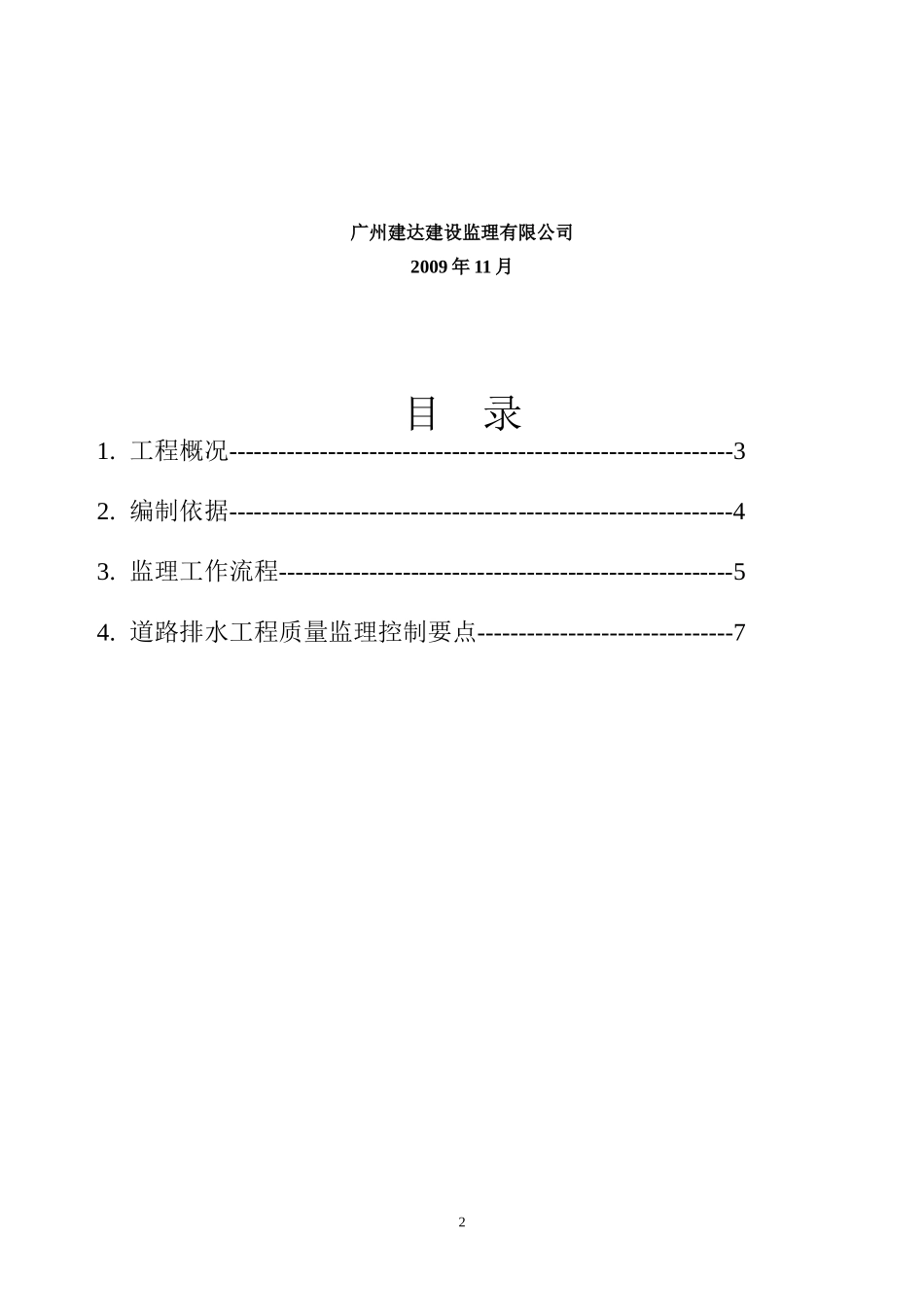

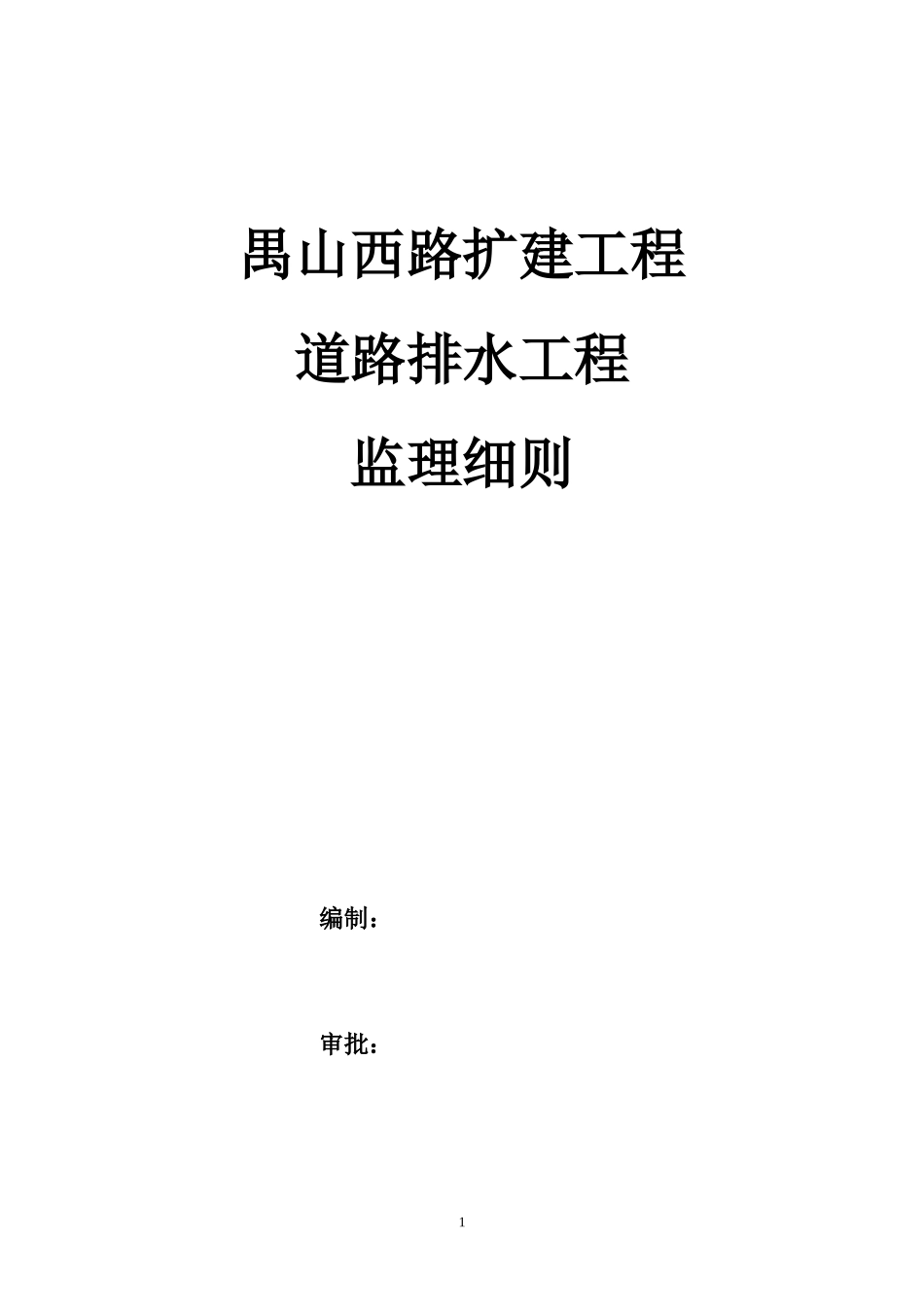

禺山西路扩建工程道路排水工程监理细则编制： 审批：1广州建达建设监理有限公司2009 年 11 月目 录1. 工程概况-------------------------------------------------------------32. 编制依据-------------------------------------------------------------43. 监理工作流程-------------------------------------------------------54. 道路排水工程质量监理控制要点-------------------------------72番禺区禺山西路扩建工程（南双玉立交-西环路）道路排水工程监理实施细则1、工程概况1.1 工程概况西起东新高速互通，经乌岗、大夫山森林公园、莲湖村，东至西环路，道路全长 4.86KM。定为城市主干路，按 60km/h 设计，全线规划预留道路红线宽度为60m，单侧机动车道宽度为 15.5m，为双向八车道。1.2 监理工作范围1.2.1 工程范围：1.2.1.1番禺区禺山西路扩建工程（南双玉立交-西环路）路段内的雨水管道工程、污水管道工程。雨水管采用Ⅱ级钢筋混凝土管，管道基础采用A式基础和B式基础；污水管道设计采用高密度聚乙烯中空壁缠绕结构排水光（简称HDPE缠绕管）。本工程设计安装雨水管用Ⅱ级钢筋混凝土管d300～d2000计1464米，雨水渠箱2500×2000计780米，雨水井φ1200～φ2200计339座，雨水排水口、排水边沟计1731座；污水管道安装顶管专用Ⅲ级钢筋混凝土管d800～d1200计2349米，焊接钢管D426×9.0～D820×14.0计376米，HDPE中空壁缠绕管计7747米，污水井顶管时用井计373座，拆除现状各种井516座，拆除排水管3道5531米。1.2.2工作范围：1.2.2.1 工程的施工全过程监理，材料的监理；1.2.2.2 质量、安全、进度、投资控制和信息、合同、技术资料管理及现场施工协调；1.2.2.3 参与有关的试验研究工作。1.3. 监理工作内容1.3.1 监理范围内的工程投资控制1.3.2 监理范围内的工程进度控制1.3.3 监理范围内的工程质量控制1.3.4 监理范围内的工程建设安全控制1.3.5 监理范围内的合同管理1.3.6 监理范围内的信息管理1.3.7 监理范围内为确保总目标的顺利实现与工程建设有关各方的协调1.3.8 监理范围内为业主提供的服务2、编制依据2.1 设计图纸及变更文件2.2 已批准的本工程的《监理规划》2.3《室外排水设计规范》GB50014-20062.4《给排水管道工程施工及验收规范》 GB50268-20082.5《高密度聚乙烯缠绕结构壁管材》CJ/T165-2002（行业标准，建设部42002 年发布计实施）2.6《埋地高密度聚乙烯中空壁缠绕结构排水管道工程技术规程》DBJ/T15-33-20032.7《混凝土和钢筋混凝土排水管》GB/T11836-20092.8《埋地聚乙烯（PE）结构壁管系统》GB/T19472.2-20042.9《顶进施工法用钢筋混凝土排水管》JC/T640-19963、监理工作流程(1) 测量监理工作流程见图 3-15设计单位业 主监理工程师承 包 人承包人校桩报验校桩成果监理工程师全程旁站监督承包人校桩监理工程师审批同意6制定分项工程放样方案承包人审核分项工程放样方案监理工程师审核结果按批准的方案进行放样承包人检测、审核放样报验表监理工程师审核结果承包人修改放样方案承包人重新放样旁站监理 不同意同意图 3-2 测量放样监理工作流程7监理工程师签认放样报验表监理抽检不合格换料源图 3-3 原材料质量监理工作流程4、管道排水工程质量监理控制要点8原材料来源施工单位自检出厂质保书施工单位自检后送材料报验单材料允许进入现场使用专业监理工程师审核施工单位按规定批量自检并填报材料报验单专业监理工程师审批允许使用指令施工单位禁止使用监理人员发现疑问再抽检不合格合格4.1、施工前质量控制4.1.1 施工单位应提交以下资料（1）、测量放线成果。（2）、施工方案。（3）、配合比设计。（4）、成品，半成品出厂合格证。（5）、水泥出厂合格证，化验单。（6）、钢筋出厂合格证，试验报告。（7）、砖出厂合格证，试验报告。（8）、机械设备年检证明。（9）、现场组织机构及人员证明4.1.2、应督促施工单位完成以下工作（1）、探明地下管线、设施情况，并加以保护。（2）、探明地下水位、土质情况，并制定应对措施。如：坑槽支护、排水、降水。（3）、与有关单位部门协商，组织好现场交通，因开挖可能造成现场...
