110千伏沥窖变电站#3变扩建工程

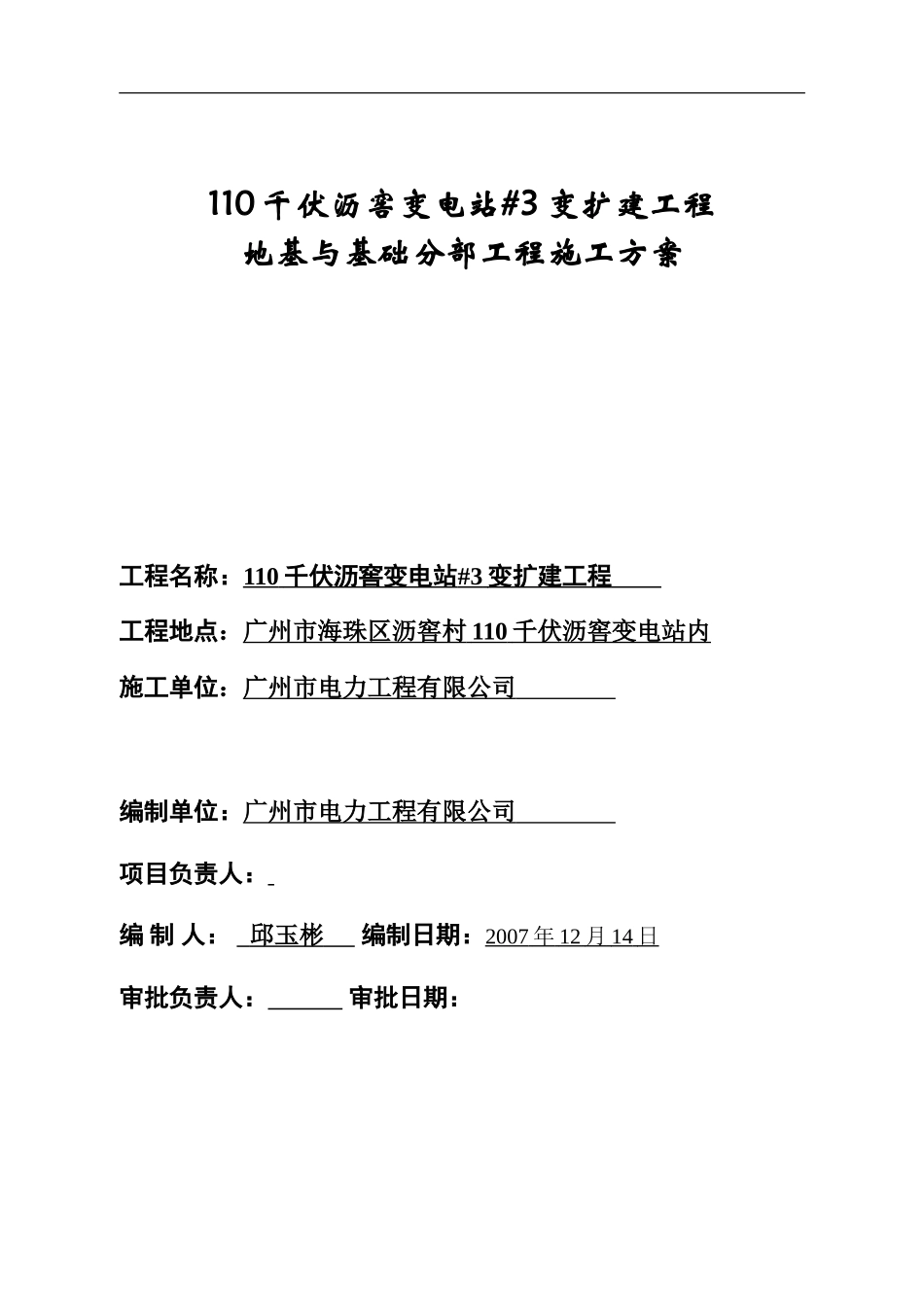

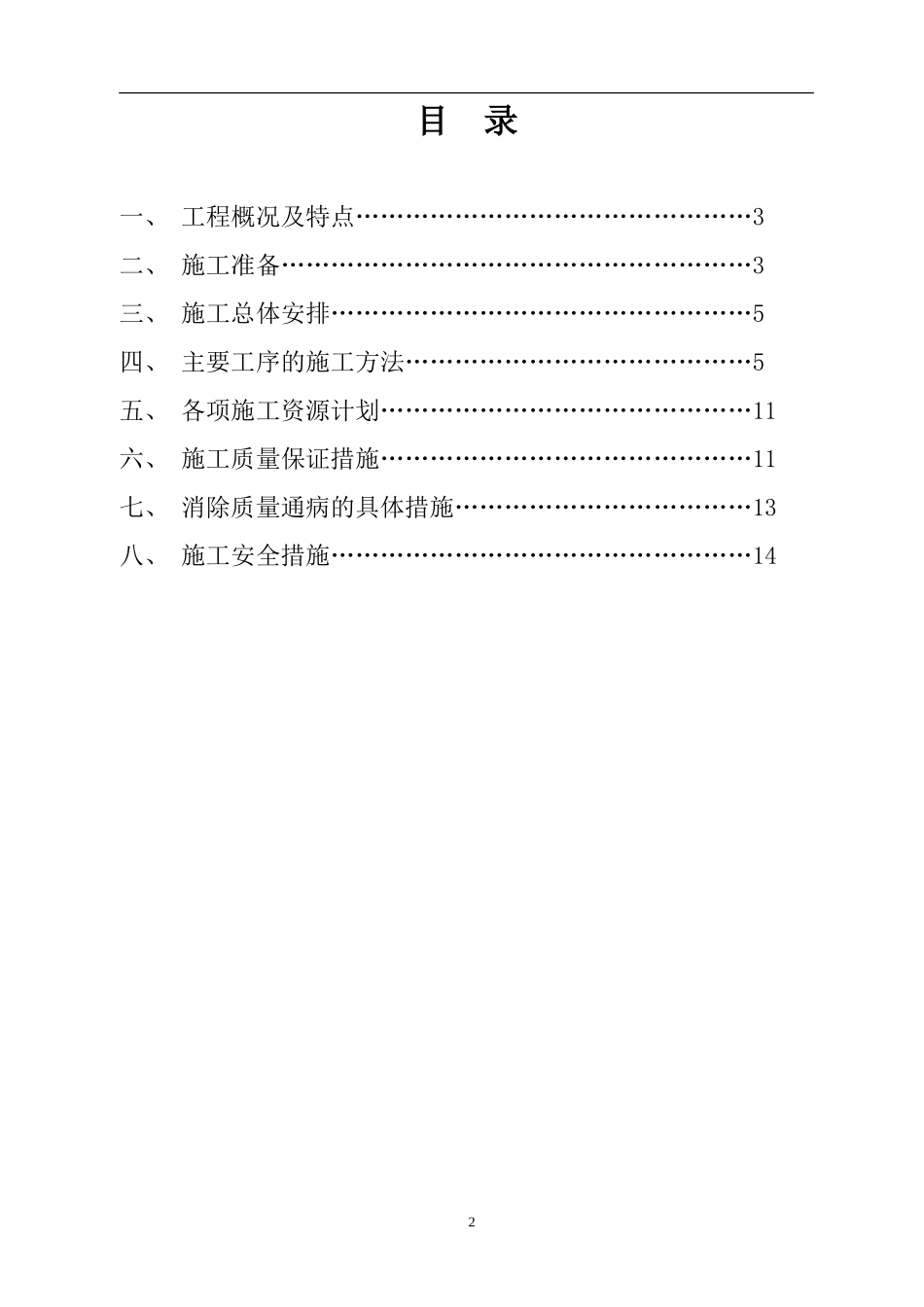

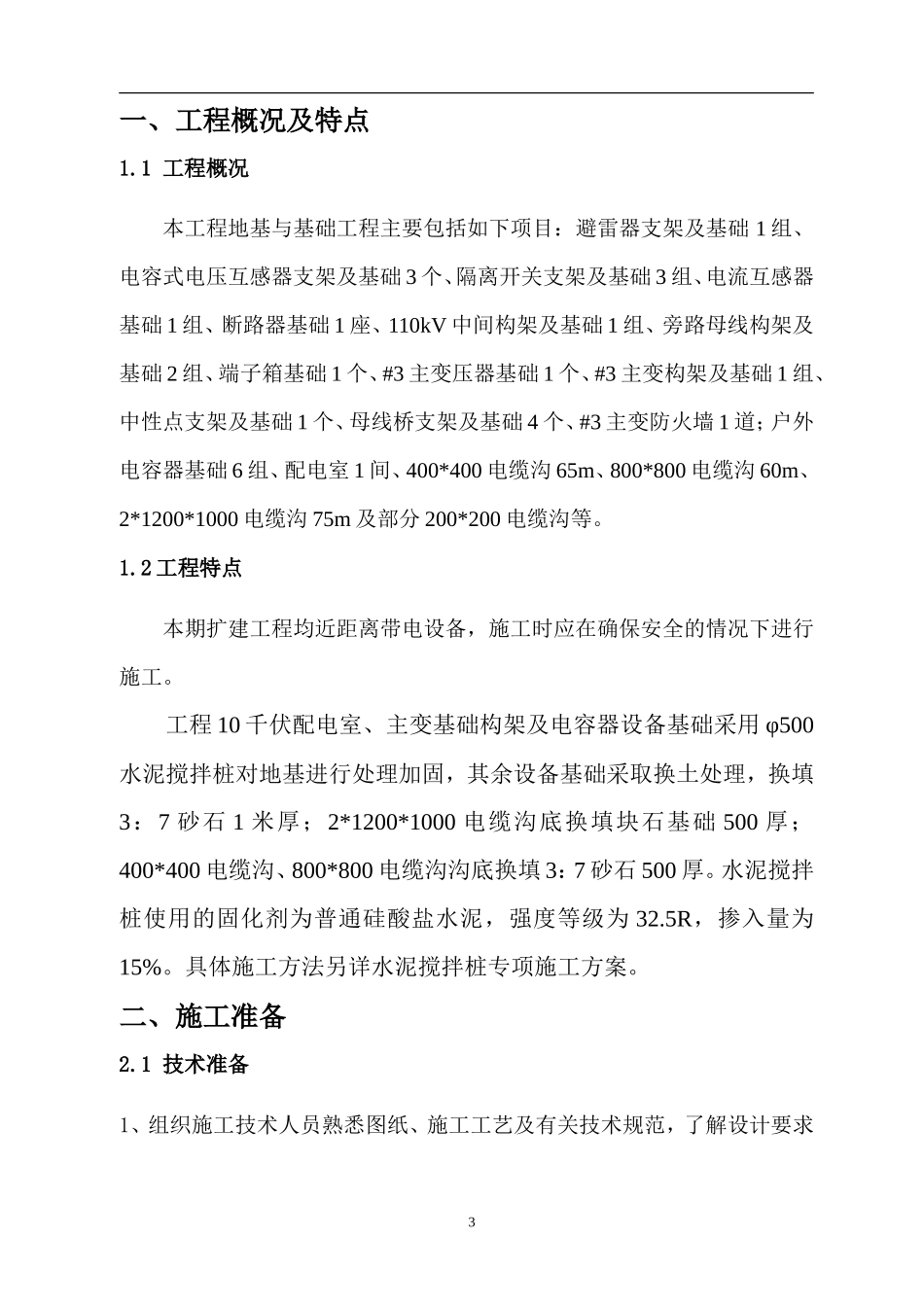

110 千伏沥窖变电站#3 变扩建工程地基与基础分部工程施工方案工程名称：110 千伏沥窖变电站 #3 变扩建工程 工程地点：广州市海珠区沥窖村 110 千伏沥窖变电站内 施工单位：广州市电力工程有限公司 编制单位：广州市电力工程有限公司 项目负责人： 编 制 人： 邱玉彬 编制日期：2007 年 12 月 14 日 审批负责人： 审批日期： 目 录一、 工程概况及特点…………………………………………3二、 施工准备…………………………………………………3三、 施工总体安排……………………………………………5四、 主要工序的施工方法……………………………………5五、 各项施工资源计划………………………………………11六、 施工质量保证措施………………………………………11七、 消除质量通病的具体措施………………………………13八、 施工安全措施……………………………………………142 一、工程概况及特点1.1 工程概况本工程地基与基础工程主要包括如下项目：避雷器支架及基础 1 组、电容式电压互感器支架及基础 3 个、隔离开关支架及基础 3 组、电流互感器基础 1 组、断路器基础 1 座、110kV 中间构架及基础 1 组、旁路母线构架及基础 2 组、端子箱基础 1 个、#3 主变压器基础 1 个、#3 主变构架及基础 1 组、中性点支架及基础 1 个、母线桥支架及基础 4 个、#3 主变防火墙 1 道；户外电容器基础 6 组、配电室 1 间、400*400 电缆沟 65m、800*800 电缆沟 60m、2*1200*1000 电缆沟 75m 及部分 200*200 电缆沟等。1.2 工程特点本期扩建工程均近距离带电设备，施工时应在确保安全的情况下进行施工。工程 10 千伏配电室、主变基础构架及电容器设备基础采用 φ500水泥搅拌桩对地基进行处理加固，其余设备基础采取换土处理，换填3：7 砂石 1 米厚；2*1200*1000 电缆沟底换填块石基础 500 厚；400*400 电缆沟、800*800 电缆沟沟底换填 3：7 砂石 500 厚。水泥搅拌桩使用的固化剂为普通硅酸盐水泥，强度等级为 32.5R，掺入量为15%。具体施工方法另详水泥搅拌桩专项施工方案。二、施工准备2.1 技术准备1、组织施工技术人员熟悉图纸、施工工艺及有关技术规范，了解设计要求3 达到的技术标准、明确工艺流程。2、将编制好且通过审批的《施工方案》作为作业指导书，与施工人员进行技术交底、组织人员学习。3、对施工人员进行安全技术交底，做好充分的安全技术准备工作。4、了解施工现场的现状，对地下原有管线、电缆进行拆迁或保护措施及对原有设备进行保护。5、根据要求放线，并经过检查复线，办好放线签证手续。2.2、施工材料准备1、根据实际情况，对扩建的设备基础中所需要的各种物资资源的生产和供应情况、价格、质量品种及运输路线等进行详细调查。2、根据施工预算中的工料分析，编制工程所需要的材料用量计划及进场计划，作为备料、供料工作和确定堆场面积及运输依据。3、根据材料需用量计划，做好材料的申请、订货和采购工作，使计划得到落实。4、根据材料需用量计划做好构配件及材料的加工工作，并按现场的实际情况做好堆放和保管工作。2.3、安全技术准备1、因设备基础部分与高压设备相对较近，工程施工时应将安全作为一项重点的工作来抓，在施工现场范围内，按安全及文明施工的有关规定搭设施工临时安全围栏、挂设安全警示牌。2、对施工人员进行安全技术交底，明确在电站内施工的安全规定，了解有关带电设备的安全距离。4 三、施工总体安排3.1 施工顺序见土建施工方案3.2 施工进度计划见土建施工方案。四、 主要工序的施工方法4.1 土方工程本工程主要有条形基础、电缆沟、户外构支架基础、设备基础、户外排油管道及检查井等地下构件需进行土方开挖；场地设备基础以原场地标高为±0.00；10 千伏配电室以原#2 高压室地面为±0.00；条形基础的底标高为-1.9 米，基础梁面标高为-1.0。1、土方开挖方法 ⑴基坑开挖前应先进行对土质的取样，并根据土质的情况做好基坑开挖的具体方案，以保证基坑作业顺利进行。⑵开挖基坑土方时宜先深后浅。按业主提供的现有场地，暂时考虑在围墙内...
