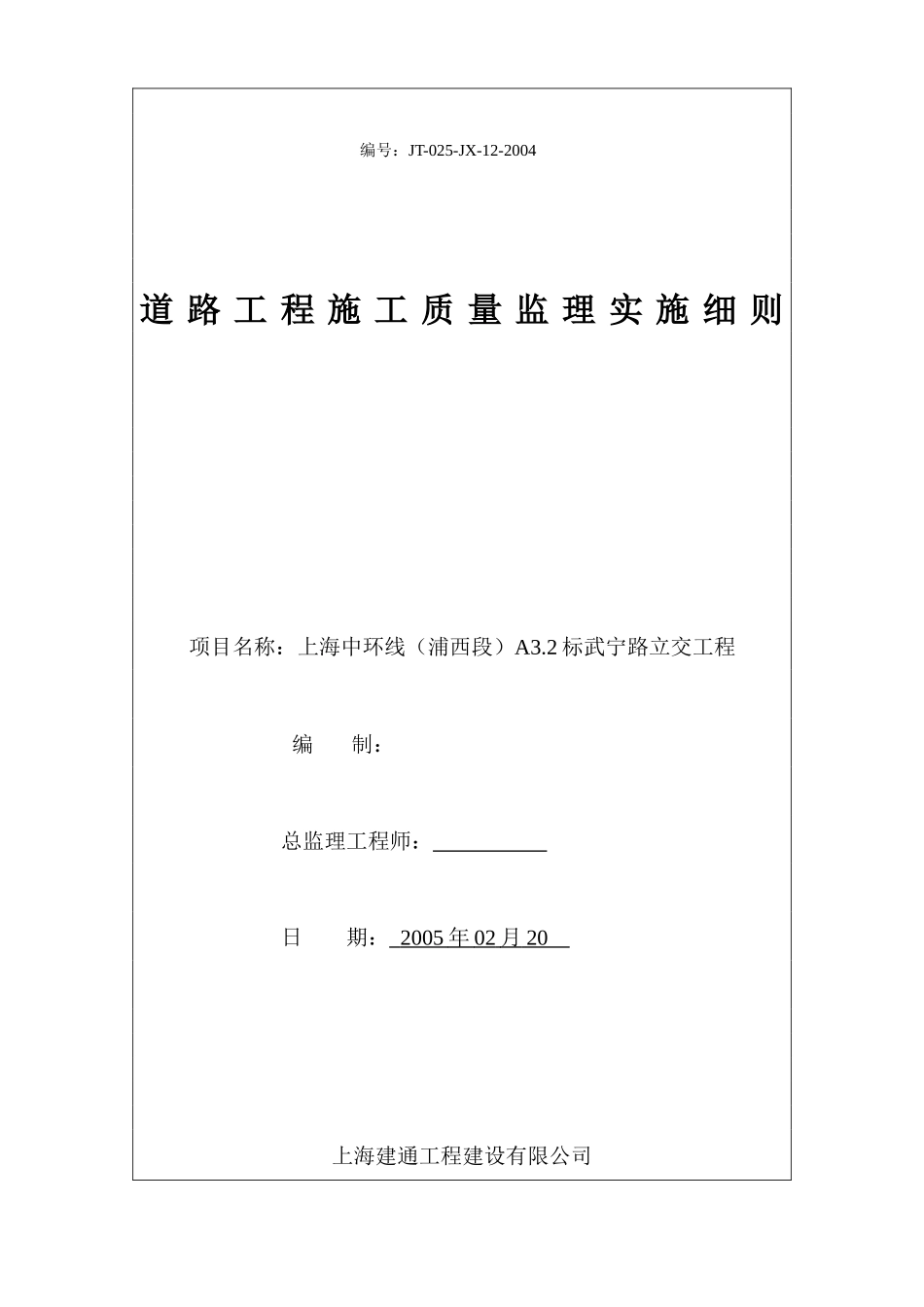

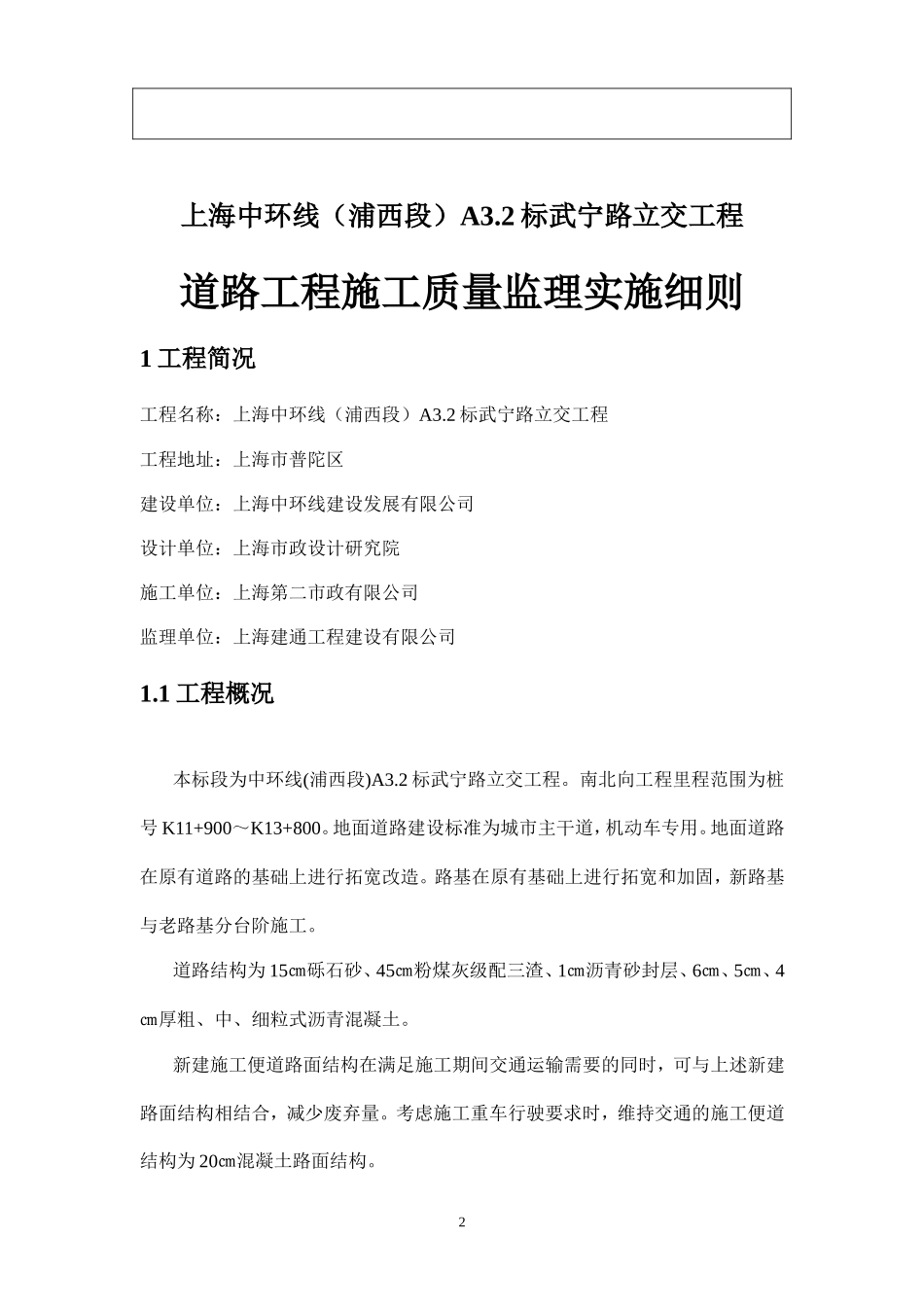

编号：JT-025-JX-12-2004道 路 工 程 施 工 质 量 监 理 实 施 细 则项目名称：上海中环线（浦西段）A3.2 标武宁路立交工程编 制： 总监理工程师： 日 期： 2005 年 02 月 20 上海建通工程建设有限公司上海中环线（浦西段）A3.2 标武宁路立交工程道路工程施工质量监理实施细则1 工程简况工程名称：上海中环线（浦西段）A3.2 标武宁路立交工程工程地址：上海市普陀区建设单位：上海中环线建设发展有限公司设计单位：上海市政设计研究院施工单位：上海第二市政有限公司监理单位：上海建通工程建设有限公司1.1 工程概况本标段为中环线(浦西段)A3.2 标武宁路立交工程。南北向工程里程范围为桩号 K11+900～K13+800。地面道路建设标准为城市主干道，机动车专用。地面道路在原有道路的基础上进行拓宽改造。路基在原有基础上进行拓宽和加固，新路基与老路基分台阶施工。道路结构为 15㎝砾石砂、45㎝粉煤灰级配三渣、1㎝沥青砂封层、6㎝、5㎝、4㎝厚粗、中、细粒式沥青混凝土。新建施工便道路面结构在满足施工期间交通运输需要的同时，可与上述新建路面结构相结合，减少废弃量。考虑施工重车行驶要求时，维持交通的施工便道结构为 20㎝混凝土路面结构。2既有的沥青路面，铣刨后加罩利用。1.2 工程特点 本道路工程处于武宁路、真北路交叉路口范围，南北长约 2 公里，东西长约500 米。基本上为老路利用，在老路面上进行拓宽、改建。根据上述特点，必须采用相应的技术性措施。措施内容包括铣刨的厚度与新建拓宽路面的衔接控制、老路面找平层的技术性措施等。2 编制依据 2.1 已批准的本工程《监理规划》； 2.2 道路工程设计文件； 2.3 道路工程施工技术方案； 2.4 与道路工程相关的标准、规范： 《城市道路工程施工及验收规程》 （DBJ08-225-97）《市政道路工程质量检验评定标准》 （CJJ1-90）《城市道路路基工程施工及验收规范》 （CJJ44-91）《市政道路、排水管道成品与半成品施工及验收规程》（DBJ08-217-95）3 质量控制目标3.1 路床质量标准（目标值） （DBJ08-225-97）项目单位标准及允许偏差检验频率检测方法压实度%符合本规程规定1000㎡3 点环刀法测路床顶下 0～30㎝纵断高程㎜±2020m 1 点水准仪测平整度㎜2020 m 2～3 点*3 m 直尺量取最大值宽度㎜+200，-040 m 1 点用钢尺量3横坡度百分点±0.3 且>±2020m 4 点**水准仪测中线平面位置㎜50100m 1 点经纬仪测*平整度：路宽 9～15m 时，检验 2 点；路宽>15m 时，检验 3 点。*横坡度：路宽 9～15m 时，检验 4 点；路宽>15m 时，检验 6 点。3.2 人行道路基质量标准 （目标值） （DBJ08-225-97）项目单位标准及允许偏差检验频率检测方法压实度%≥90100m 2 点环刀法宽度㎜≮设计规定40m 2 点用钢尺量横坡度百分点±0.340m 2 点水准仪测3.3 砂砾垫层质量标准 （目标值） （DBJ08-225-97）项目单位标准及允许偏差检验频率检测方法宽度㎜≮设计规定40m 2 点用钢尺量厚度㎜±201000㎡1 点开挖样洞用钢尺量纵断高程㎜±2020m 1 点水准仪测横坡百分点±0.320 m 4～6 点**水准仪测平整度㎜≤2020 m 2～3 点*3m 直尺量取最大值压实干密度T/m3≥2.151000㎡1 点灌砂法3.4 三渣基层质量标准 （目标值） （DBJ08-225-97）项目单位标准及允许偏差检验频率检测方法宽度㎝≮设计规定40m 1 点用尺量厚度㎜+20，-1050m 1 点用尺量纵断高程㎜±2020m 2 点用水准仪测量横坡度㎜±2020 m 4～6 点用水准仪测量百分点±0.2弯沉值㎜满足设计要求20 m 4～6 点用弯沉仪测平整度㎜≤15（10）20 m 2～3 点3m 直尺量取最大值压实度%≥981000㎡1 点灌砂法43.5 沥青混凝土面层质量标准 （目标值） （DBJ08-225-97）项目单位标准及允许偏差检验频率检测方法压实度%≥96（95*）2000㎡1 点钻孔取样腊封法厚度中、下面层㎜+20，-102000㎡1 点用尺量上面层±5面层总厚+20，-5平整度中、下面层㎜≤520m 路宽 1～3 点3m 直尺量取最大值上面层（1）≤3上面层（2）≤2.0全线连续 2～4点平整度仪测纵高中、下面层㎜+20，-1020m 1 点水...
