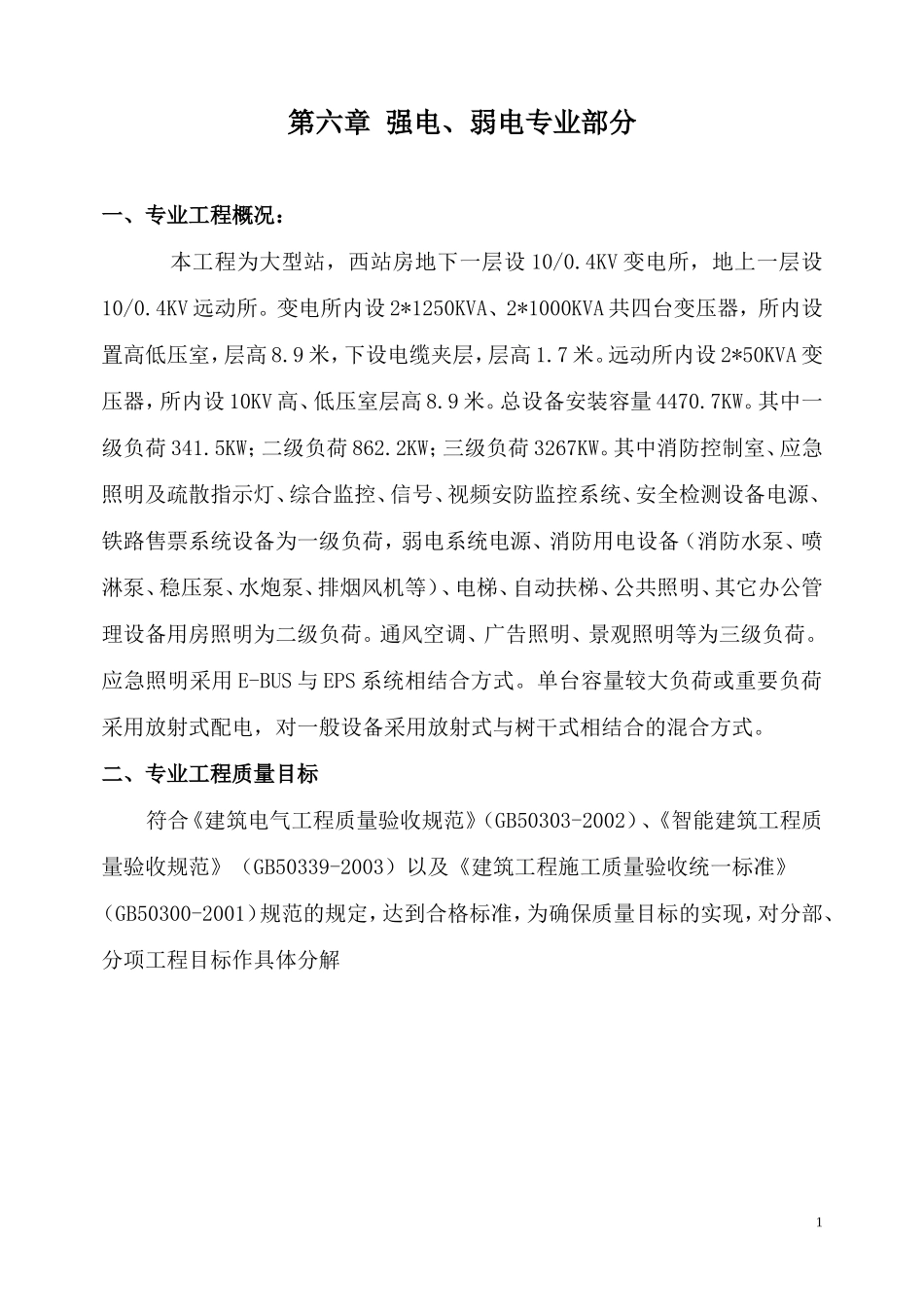

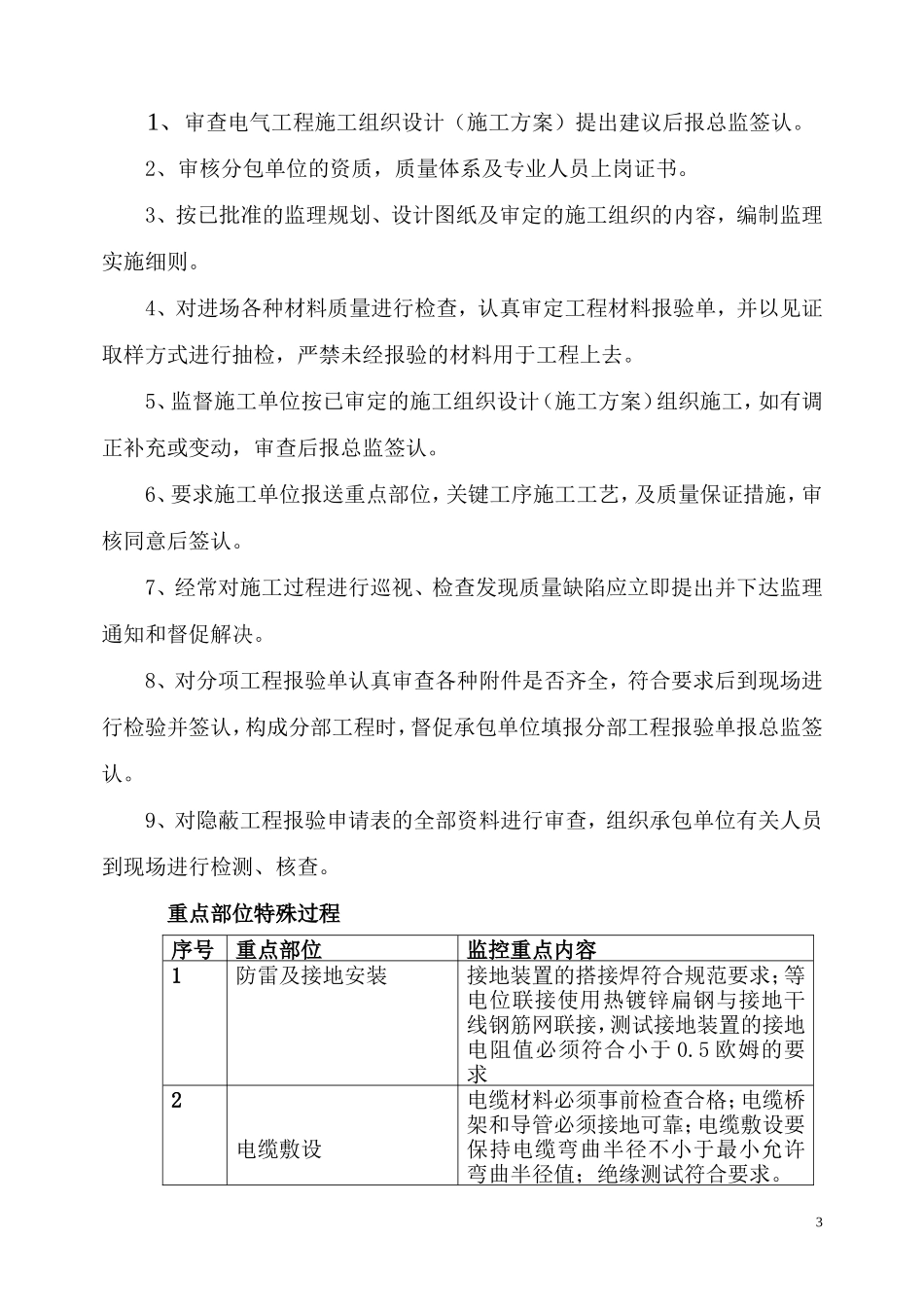

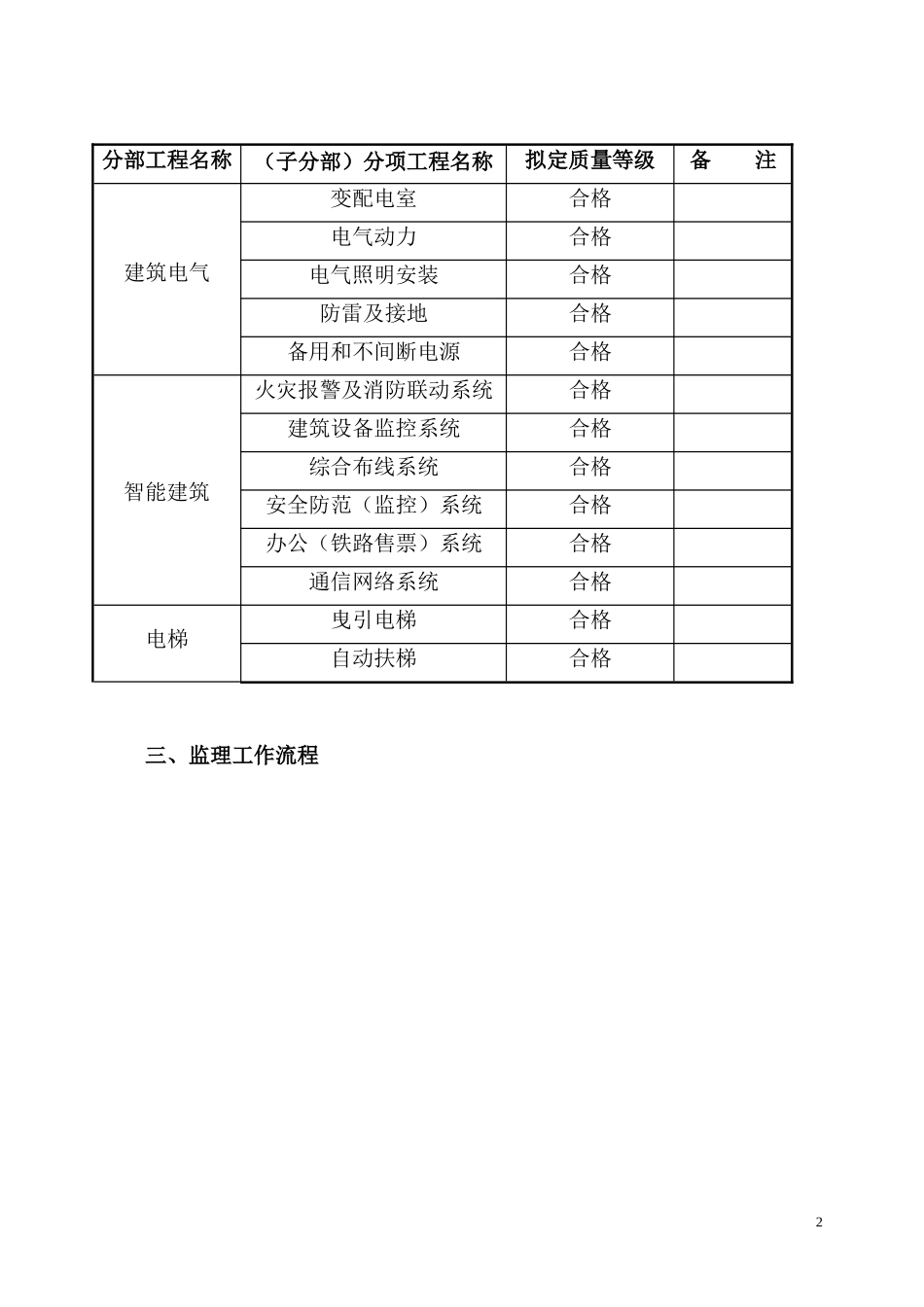

第六章 强电、弱电专业部分一、专业工程概况： 本工程为大型站，西站房地下一层设 10/0.4KV 变电所，地上一层设10/0.4KV 远动所。变电所内设 2*1250KVA、2*1000KVA 共四台变压器，所内设置高低压室，层高 8.9 米，下设电缆夹层，层高 1.7 米。远动所内设 2*50KVA 变压器，所内设 10KV 高、低压室层高 8.9 米。总设备安装容量 4470.7KW。其中一级负荷 341.5KW；二级负荷 862.2KW；三级负荷 3267KW。其中消防控制室、应急照明及疏散指示灯、综合监控、信号、视频安防监控系统、安全检测设备电源、铁路售票系统设备为一级负荷，弱电系统电源、消防用电设备（消防水泵、喷淋泵、稳压泵、水炮泵、排烟风机等）、电梯、自动扶梯、公共照明、其它办公管理设备用房照明为二级负荷。通风空调、广告照明、景观照明等为三级负荷。应急照明采用 E-BUS 与 EPS 系统相结合方式。单台容量较大负荷或重要负荷采用放射式配电，对一般设备采用放射式与树干式相结合的混合方式。二、专业工程质量目标符合《建筑电气工程质量验收规范》（GB50303-2002）、《智能建筑工程质量验收规范》（GB50339-2003）以及《建筑工程施工质量验收统一标准》（GB50300-2001）规范的规定，达到合格标准，为确保质量目标的实现，对分部、分项工程目标作具体分解1分部工程名称（子分部）分项工程名称拟定质量等级备 注建筑电气变配电室合格电气动力合格电气照明安装合格防雷及接地合格备用和不间断电源合格智能建筑火灾报警及消防联动系统合格建筑设备监控系统合格综合布线系统合格安全防范（监控）系统合格办公（铁路售票）系统合格通信网络系统合格电梯曳引电梯合格自动扶梯合格三、监理工作流程21、审查电气工程施工组织设计（施工方案）提出建议后报总监签认。2、审核分包单位的资质，质量体系及专业人员上岗证书。3、按已批准的监理规划、设计图纸及审定的施工组织的内容，编制监理实施细则。4、对进场各种材料质量进行检查，认真审定工程材料报验单，并以见证取样方式进行抽检，严禁未经报验的材料用于工程上去。5、监督施工单位按已审定的施工组织设计（施工方案）组织施工，如有调正补充或变动，审查后报总监签认。6、要求施工单位报送重点部位，关键工序施工工艺，及质量保证措施，审核同意后签认。7、经常对施工过程进行巡视、检查发现质量缺陷应立即提出并下达监理通知和督促解决。8、对分项工程报验单认真审查各种附件是否齐全，符合要求后到现场进行检验并签认，构成分部工程时，督促承包单位填报分部工程报验单报总监签认。9、对隐蔽工程报验申请表的全部资料进行审查，组织承包单位有关人员到现场进行检测、核查。重点部位特殊过程序号重点部位监控重点内容1防雷及接地安装接地装置的搭接焊符合规范要求；等电位联接使用热镀锌扁钢与接地干线钢筋网联接，测试接地装置的接地电阻值必须符合小于 0.5 欧姆的要求2电缆敷设电缆材料必须事前检查合格；电缆桥架和导管必须接地可靠；电缆敷设要保持电缆弯曲半径不小于最小允许弯曲半径值；绝缘测试符合要求。33电缆、光缆测试近端串扰、衰减效应远端串扰、传播延迟、结构化毁损等。4电气调试变配电室调试、配电柜试运行、插座进行零、火线测试、火灾报警及联动控制试运行、设备监控试运行、电梯试运行其它弱电系统工程试运行。四、电气安装工程控制要点 1、材料（1）材料、配件、设备进场后应进行开箱检验。（2）检查材料设备的技术参数，是否符合图纸设计要求。（3）进口电气设备、器具和材料进场验收，检查商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。（4）变压器、箱变及高压电器制品应查验合格证和随带技术文件，变压器有出场试验记录，铭牌、附件齐全绝缘件无缺损、裂纹。（5）高低压成套配电柜、蓄电池柜、EPS 不间断电源柜、控制柜、及动力、照明配电箱应查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。不间断电源柜有出场试验记录。（6）检查照明、开关、插座、红外感应器具查验合格证，防爆产品有防爆标...
