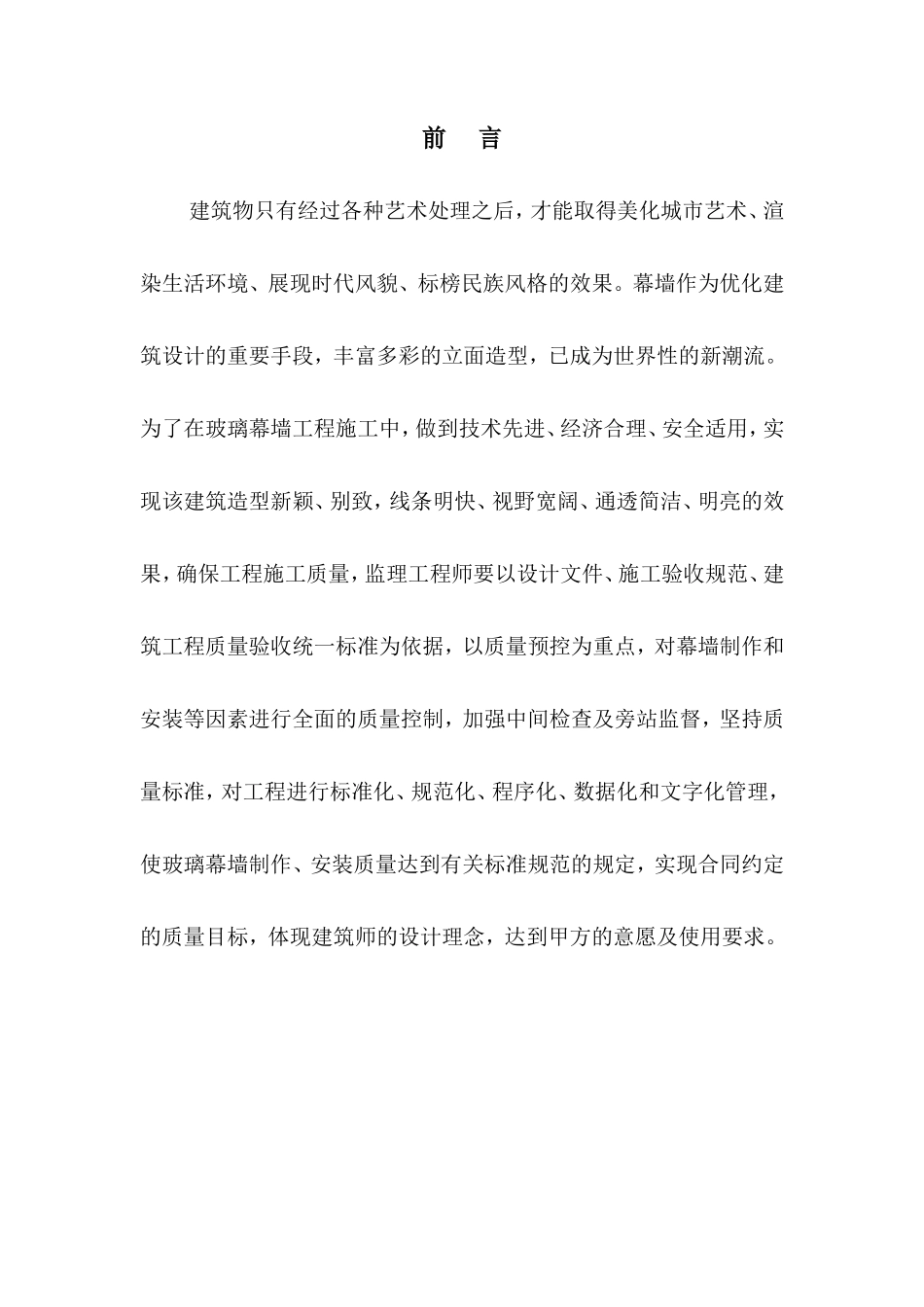

前 言建筑物只有经过各种艺术处理之后，才能取得美化城市艺术、渲染生活环境、展现时代风貌、标榜民族风格的效果。幕墙作为优化建筑设计的重要手段，丰富多彩的立面造型，已成为世界性的新潮流。为了在玻璃幕墙工程施工中，做到技术先进、经济合理、安全适用，实现该建筑造型新颖、别致，线条明快、视野宽阔、通透简洁、明亮的效果，确保工程施工质量，监理工程师要以设计文件、施工验收规范、建筑工程质量验收统一标准为依据，以质量预控为重点，对幕墙制作和安装等因素进行全面的质量控制，加强中间检查及旁站监督，坚持质量标准，对工程进行标准化、规范化、程序化、数据化和文字化管理，使玻璃幕墙制作、安装质量达到有关标准规范的规定，实现合同约定的质量目标，体现建筑师的设计理念，达到甲方的意愿及使用要求。3. 材料控制 3.1 玻璃幕墙材料应符合国家现行产品标准的规定，并应有出厂合格证。 3.2 玻璃幕墙材料应选用耐气候性的材料。金属材料和零附件除不锈钢外，钢材应进行表面热浸镀锌处理，铝合金应进行表面阳极氧化处理。(GBS013 中规定 AAl5 级) 3.3 玻璃幕墙材料应采用不燃烧性材料或难燃烧性材料。 3.4 结构硅酮密封胶应有与接触材料想容性试验报告，并应有保险年限的质量证书。 3.5 玻璃幕墙采用中空玻璃时，除应符合现行国家标准《中空玻璃》GB11944 的有关规定外，尚应符合下列要求： ①玻璃幕墙的中空玻璃应采用双道密封。半隐框和隐框幕墙的中空玻璃的密封胶应采用结构硅酮密封胶和丁基密封腻子。 ②玻璃幕墙中空玻璃的干燥剂宜采用专用设备装填。 3.6 玻璃幕墙采用的橡胶制品宜采用三元乙丙橡胶、氯丁橡胶；密封胶条应挤出成形，橡胶块宜压模成形。3.7 密封胶条应符合下列国家现行标准的规定： 《建筑橡胶密封垫预成型实芯硫化的结构密封垫用材料》GBl0711； 《硫化橡胶密度的测定方法》GB533； 《合成橡胶的命名和牌号》GB5577； 《中空玻璃用弹性密封剂》JC486； 《建筑窗用弹性密封剂》JC485。3.8 玻璃幕墙采用的聚硫密封胶应具有耐水、耐溶剂和耐大气老化性，并应有低温弹性、低透气率等特点。其性能应符合现行行业标准《中空玻璃用弹性密封剂》JC486 规定。3.9 玻璃幕墙(铝板幕墙)宜采用岩棉、矿棉、玻璃棉、防火板等不燃烧性或难燃烧性材料作隔热保温材料，同时应采用铝箔或塑料薄膜包装的复合材料，作为防水和防潮材料。3.10 玻璃幕墙立柱与横梁之间的连接处，宜加设橡胶片，并应安装严密。4. 安装过程控制4.1 安装玻璃幕墙的钢结构应符合有关结构施工及验收规范的要求。4.2 安装玻璃幕墙的构件及零附件的材料品种、规格、色泽和性能，应符合设计要求。4.3 玻璃幕墙的安装施工应单独编制施工组织设计方案。4.4 构件搬运、吊装时不得碰撞和损坏。4.5 构件应按品种和规格堆放在特种架子和垫木上，在室外堆放时，应采取保护措施。避免自然损坏和人为损坏。4.6 构件安装前均应进行检验与校正，构件应平直、规方，不得有变形和刮痕。不1合格的构件不得安装。4.7 构件进行钻孔、装配接头芯管、安装连接附件等辅助加工时，其加工位置、尺寸应准确。4.8 玻璃幕墙与主体结构连接的预埋件，应在主体结构施工时按设计要求预埋。埋件应牢固、位置准确，埋件的标高偏差不应大于 10mm，埋件位置与设计位置的偏差不应大于 20mm。4.9 玻璃幕墙的施工测量应符合下列要求：①玻璃幕墙分格轴线的测量应与主体结构的测量配合，其误差应及时调整不得积累。②对高层建筑的测量应在风力不大于 4 级情况下进行，每天应定时对玻璃幕墙的垂直及立柱位置进行校核。4.10 玻璃幕墙立柱的安装应符合下列要求： ①应将立柱先与连接件连接，然后连接件再与主体预埋件连接，并应进行调整和固定。立柱安装标高偏差不应大于 3mm，轴线前后偏差不应大于 2mm，左右偏差不应大于 3mm。②相邻两根立柱安装标高偏差不应大于 3mm，同层立柱的最大标高偏差不应大于 5mm；相邻两根立柱的距离偏差不应大于 2mm。4.11 玻璃幕墙横梁安装应符合下列要求：①应将横梁两端的连接件及弹性橡胶垫安装在立柱的预定位置，并应安装牢固其接缝应严密。...
