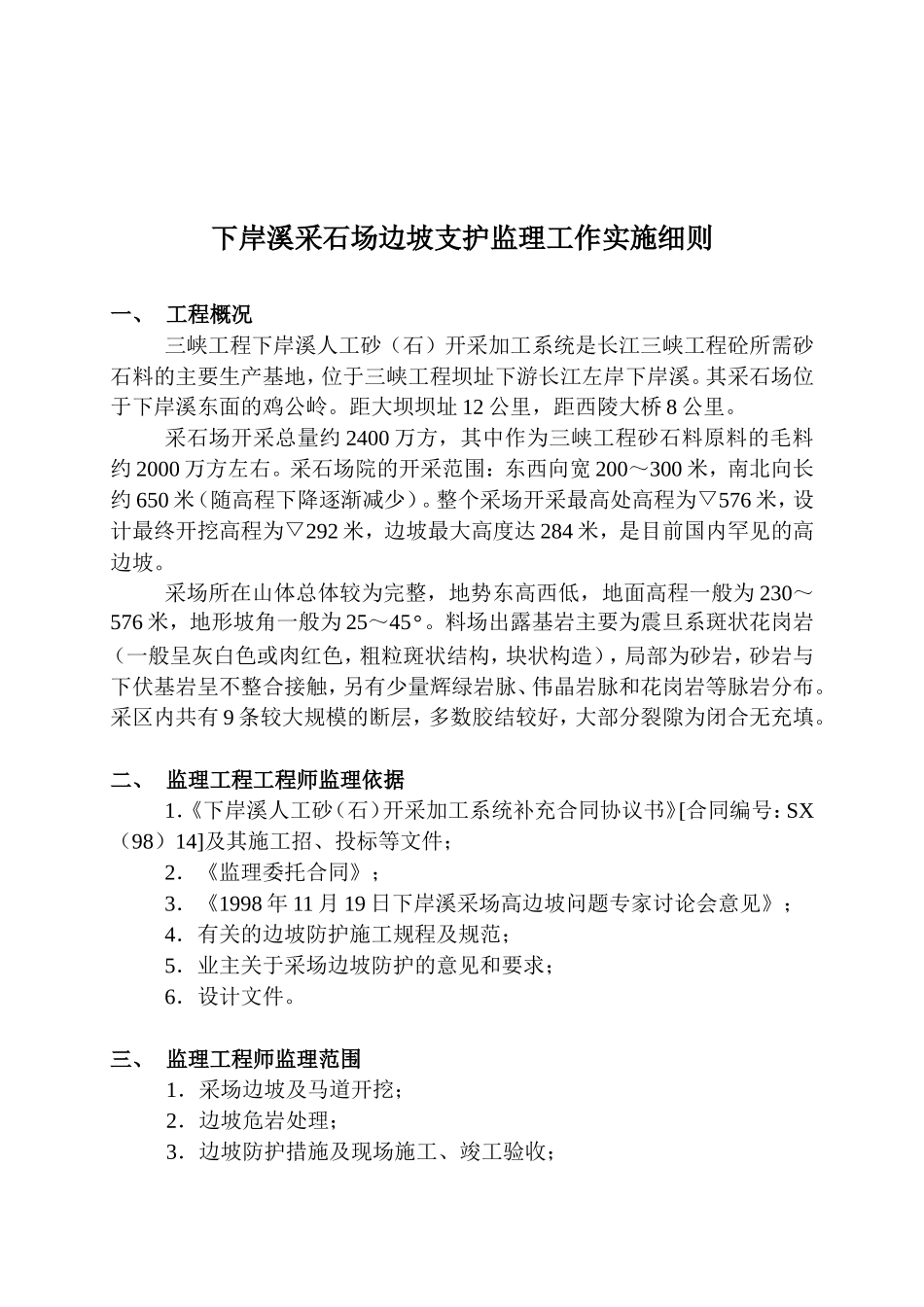

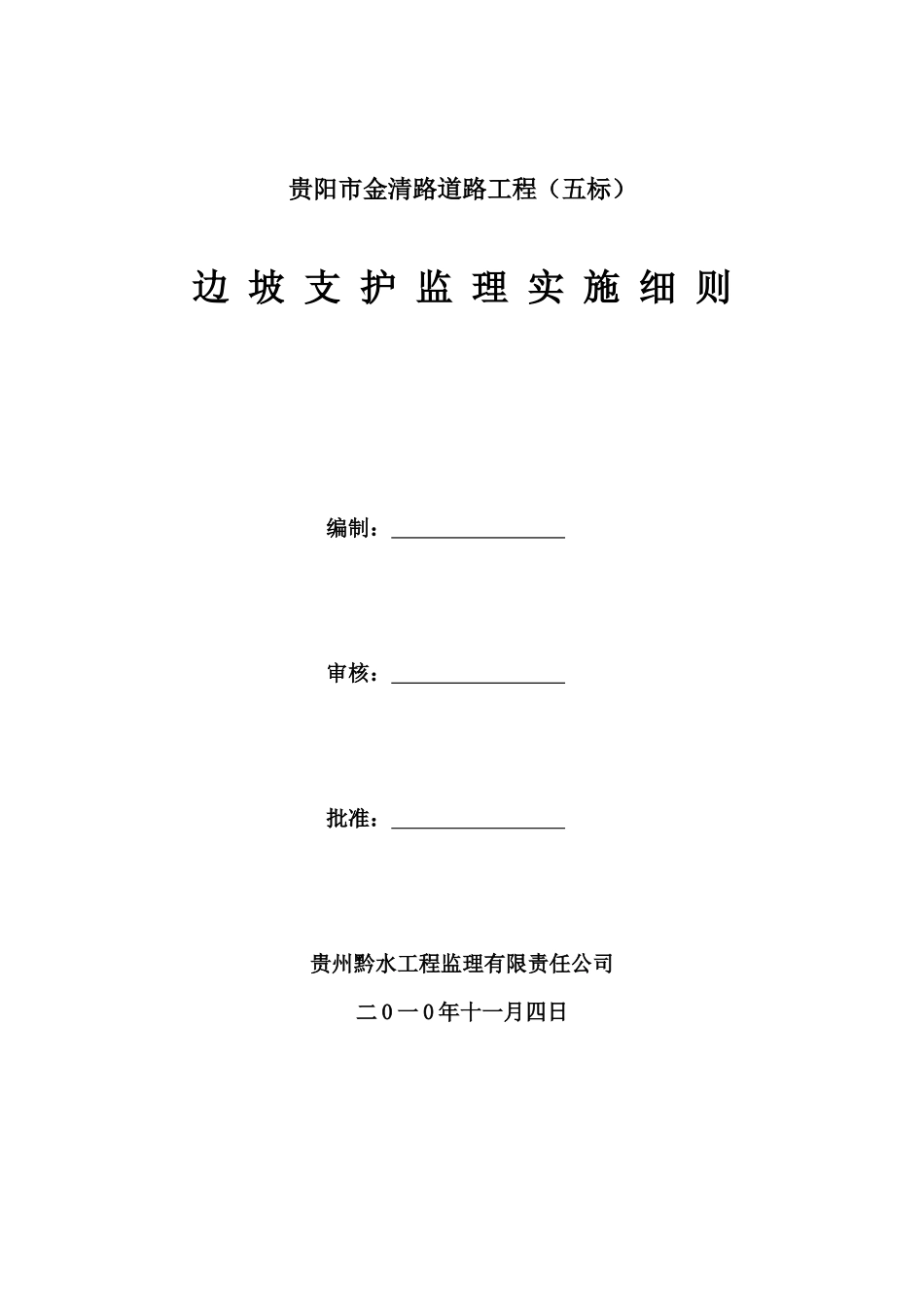

贵阳市金清路道路工程（五标）边 坡 支 护 监 理 实 施 细 则编制： 审核： 批准： 贵州黔水工程监理有限责任公司二 0 一 0 年十一月四日下岸溪采石场边坡支护监理工作实施细则一、 工程概况三峡工程下岸溪人工砂（石）开采加工系统是长江三峡工程砼所需砂石料的主要生产基地，位于三峡工程坝址下游长江左岸下岸溪。其采石场位于下岸溪东面的鸡公岭。距大坝坝址 12 公里，距西陵大桥 8 公里。采石场开采总量约 2400 万方，其中作为三峡工程砂石料原料的毛料约 2000 万方左右。采石场院的开采范围：东西向宽 200～300 米，南北向长约 650 米（随高程下降逐渐减少）。整个采场开采最高处高程为▽576 米，设计最终开挖高程为▽292 米，边坡最大高度达 284 米，是目前国内罕见的高边坡。采场所在山体总体较为完整，地势东高西低，地面高程一般为 230～576 米，地形坡角一般为 25～45°。料场出露基岩主要为震旦系斑状花岗岩（一般呈灰白色或肉红色，粗粒斑状结构，块状构造），局部为砂岩，砂岩与下伏基岩呈不整合接触，另有少量辉绿岩脉、伟晶岩脉和花岗岩等脉岩分布。采区内共有 9 条较大规模的断层，多数胶结较好，大部分裂隙为闭合无充填。二、 监理工程工程师监理依据1．《下岸溪人工砂（石）开采加工系统补充合同协议书》[合同编号：SX（98）14]及其施工招、投标等文件；2．《监理委托合同》；3．《1998 年 11 月 19 日下岸溪采场高边坡问题专家讨论会意见》；4．有关的边坡防护施工规程及规范；5．业主关于采场边坡防护的意见和要求；6．设计文件。三、 监理工程师监理范围1．采场边坡及马道开挖；2．边坡危岩处理；3．边坡防护措施及现场施工、竣工验收；4．边坡排水沟、浆砌石踏步的施工；5．业主委托的其他监理工作。四、 监理控制的要点及目标值1．采场边坡单元工程的划分序号分部工程分项工程主要工序1采场边坡防护每一梯段边坡开挖清理开挖爆破边坡清理每一梯段边坡素喷防护素喷高强砂浆每一梯段边坡挂网喷护钢筋网绑扎，素喷高强砂浆每一梯段边坡排水孔钻孔，排水管制作，排水孔布设每一梯段边坡锚筋钻孔、锚筋施工2采场浆砌石砌体基础开挖，砌筑，砂浆抹面2．边坡及马道的开挖根据采场岩石实际情况及专家意见，为保证边坡稳定，采场边坡开挖坡比为全强风化层采用总体坡比 1：1，弱风化层采用总体坡比 1：0.5，微新岩采用 1：0.3。采场马道的宽度按 3 米和 6 米宽交替布置。采场边坡轮廓面的开挖应采用分层梯段控制爆破的方法施工，每个开挖梯段高度为 12 米。施工单位在边坡开挖前后应向监理工程师报送边坡开挖轮廓图及预裂爆破设计，经监理工程师批准后，在现场施工中应严格按照边坡开挖轮廓图及爆破设计组织施工。施工单位应对边坡及马道进行修整改，清除其表层的破碎、松动和突出的石块，保证边坡及马道的平整度，边坡及马道开挖后的平整度控制标准为±0.5 米。监理工程师在施工单位清理完毕后进行检查验收，达到设计及规范要求后，施工单位方可进行边坡喷护的准备工作。3．边坡马道开挖及支护处理的地质监理工作①在边坡开挖前，由施工专业和爆破专业监理工程师对爆破设计进行审查，地质监理工程师将根据岩石风化带的划分情况审核边坡预裂爆破的线装药密度。②爆破后，地质工程师和爆破工程师现场对爆破效果与边坡成形进行界定，在清理边坡危石和松动石块后，监理将对边坡、马道进行地质编录，提出对边坡支护处理意见。③地质监理工程师要检查施工单位进行的地质素描工作，确定地质条件的变化情况。④边坡喷护前，地质工程师将参加对边坡开挖的验收，确定超欠挖是否由于地质原因造成并签署鉴定意见。⑤对边坡危石、块球体的处理与支护前，地质监理工程师要审核处理方案。4．边坡喷护边坡喷护采用高强砂浆，素喷时喷护厚度为 5cm，挂网喷护时喷护厚度7cm。（1）开工证边坡喷护实施开工证制度。在边坡清理的同时，施工单位要进行边坡喷护施工的准备工作，并及时向监理工程师申请边坡喷护开工证。监理工程师在接到施工单位的开工申请后，将对以下项目进行检查：①施工人员安排情况；②机械设备情况； ③材...
