安全通道监理细则-文库--监理实施细则

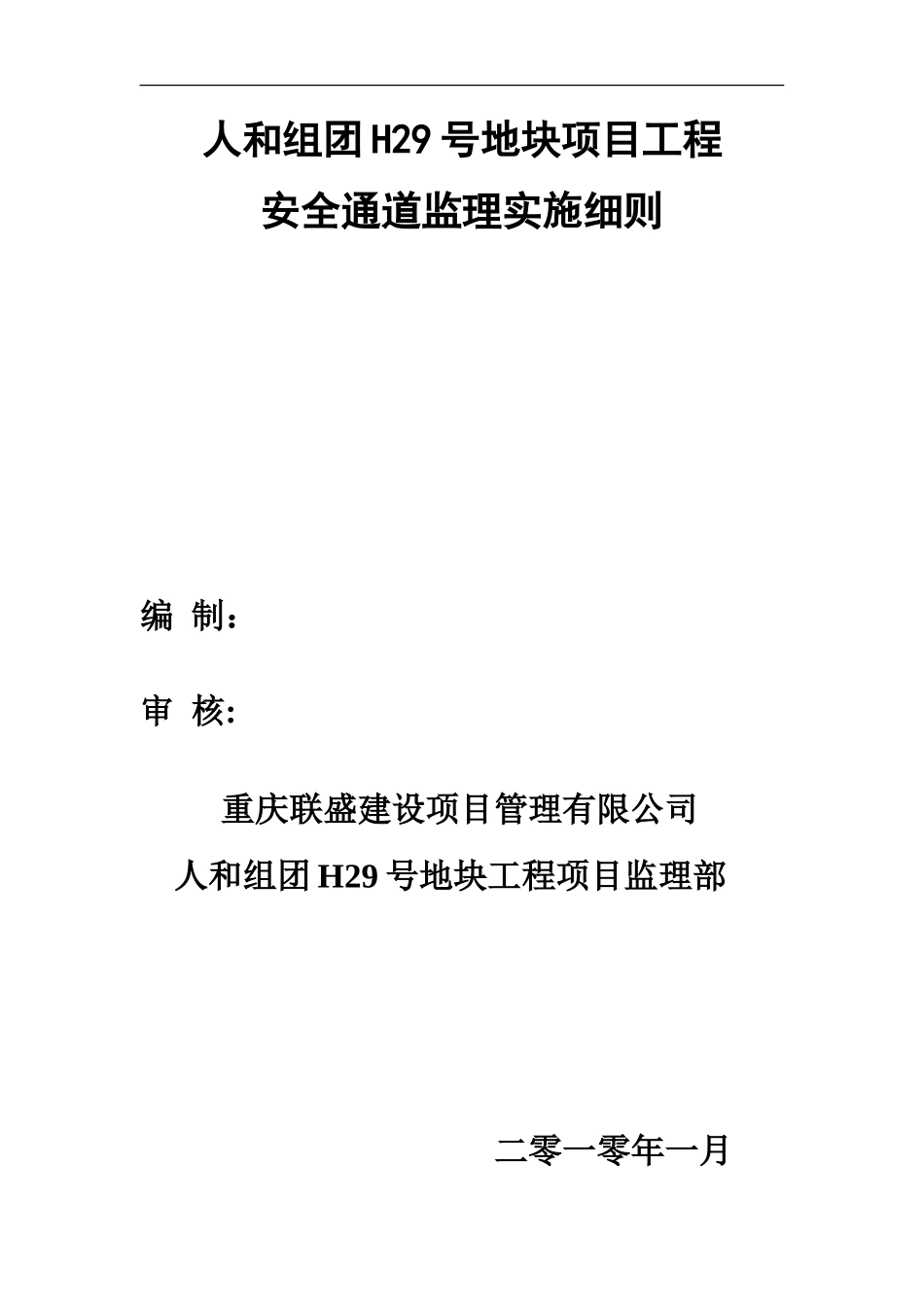

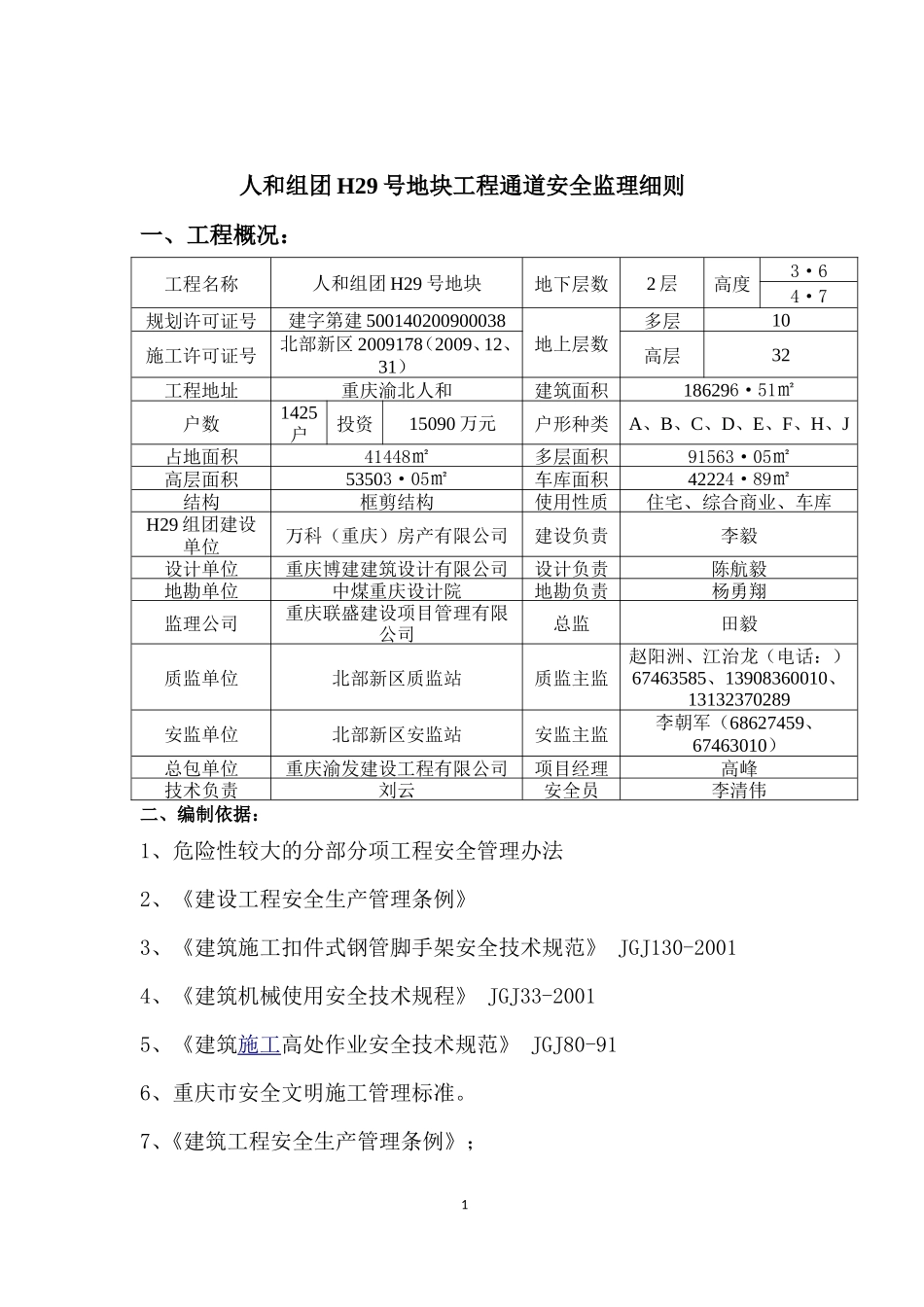

人和组团 H29 号地块项目工程安全通道监理实施细则编 制：审 核:重庆联盛建设项目管理有限公司人和组团 H29 号地块工程项目监理部二零一零年一月人和组团 H29 号地块工程通道安全监理细则一、工程概况：工程名称人和组团 H29 号地块地下层数2 层高度3·64·7规划许可证号建字第建 500140200900038地上层数多层10施工许可证号北部新区 2009178（2009、12、31）高层32工程地址重庆渝北人和建筑面积186296·51㎡户数1425户投资15090 万元户形种类A、B、C、D、E、F、H、J占地面积41448㎡多层面积91563·05㎡高层面积53503·05㎡车库面积42224·89㎡结构框剪结构使用性质住宅、综合商业、车库H29 组团建设单位万科（重庆）房产有限公司建设负责李毅设计单位重庆博建建筑设计有限公司设计负责陈航毅地勘单位中煤重庆设计院地勘负责杨勇翔监理公司重庆联盛建设项目管理有限公司总监田毅质监单位北部新区质监站质监主监赵阳洲、江治龙（电话：）67463585、13908360010、13132370289安监单位北部新区安监站安监主监李朝军（68627459、67463010）总包单位重庆渝发建设工程有限公司项目经理高峰技术负责刘云安全员李清伟二、编制依据：1、危险性较大的分部分项工程安全管理办法2、《建设工程安全生产管理条例》 3、《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-20014、《建筑机械使用安全技术规程》 JGJ33-20015、《建筑施工高处作业安全技术规范》 JGJ80-916、重庆市安全文明施工管理标准。7、《建筑工程安全生产管理条例》；18、国家有关安全生产的法律、法规、政策和规定9、工程建设标准强制性条文10、已批准的《监理规划》；11、 安全文明施工方案。三、安全通道监理细则内容：用脚手架搭设施工现场安全通道 ，监理部必须要求施工单位编制《脚手架通道安全施工方案》报审。如搭设扣件式钢管脚手架，必须按照 JG130—2001《扣件式钢管脚手架安全技术规范》的规定，进行设计计算，定出构造和编制搭设、拆除方案。方案要求：内容应具体、可行，能够指导施工并履行审批手续。（一）、立杆基础 每根立杆底部应设置底座和垫板。脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于 200mm 处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度时必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于 1m，靠边坡上方的立杆轴线到边坡的距离不应小于 500mm，脚手架基础要设置排水沟。立杆是脚手架的主要受力构件，要计算其稳定性，选取受力最大的底层立杆段进行计算，当杆件距离变化时，可选最薄弱处验算；立杆地基的承载力也要计算。立杆搭设时，地面必须平整、夯实。当脚手架基础下有设备基础、管沟时，必须采取加固措施。（二）、架体与建筑结构拉结2连墙件是承受脚手架的荷载，保证架体整体稳定的杆件，因此，要计算它的强度、稳定性和连接强度。必须采用可承受拉力和压力的构造。采用拉筋必须配用顶撑，顶撑应可靠地顶在混凝土圈梁或柱上。连墙中的连墙件或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用斜连接。当脚手架下部暂不能设连墙件时，可搭设抛撑。抛撑应采用通常杆件与脚手架可靠连接。抛撑应在连墙件搭设后方可拆除。连墙件布置最大间距表脚手架高度竖向间距（h） 水平间距（la）每 根 连 墙 件 覆 盖 面 积（㎡）双排≤50m3h≤40＞50m2h≤27单排≤24m3h≤40（四）杆件间距与剪刀撑●高度在 24m 一下的单、双排脚手架，均必须在外侧立面两端各设置一道剪刀撑，并且应由底至顶连续设置；中间各道剪刀撑之间的净距不应大于 15m。每道剪刀撑宽度不应小于 4 跨，且不应小于 6m，斜杆与地面的倾角宜在 45°-60°之间。高度在 24m 以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。●主节点处两个扣件中心线至主节点的距离不宜大于 150mm。剪刀撑跨越立杆的最多根数剪刀撑与地面的倾角45°50°60°剪刀撑跨越立杆的最多根数76 5●剪刀撑斜杆的接长采用搭接，搭接长度不小于 1m，用两个旋转3构件...
