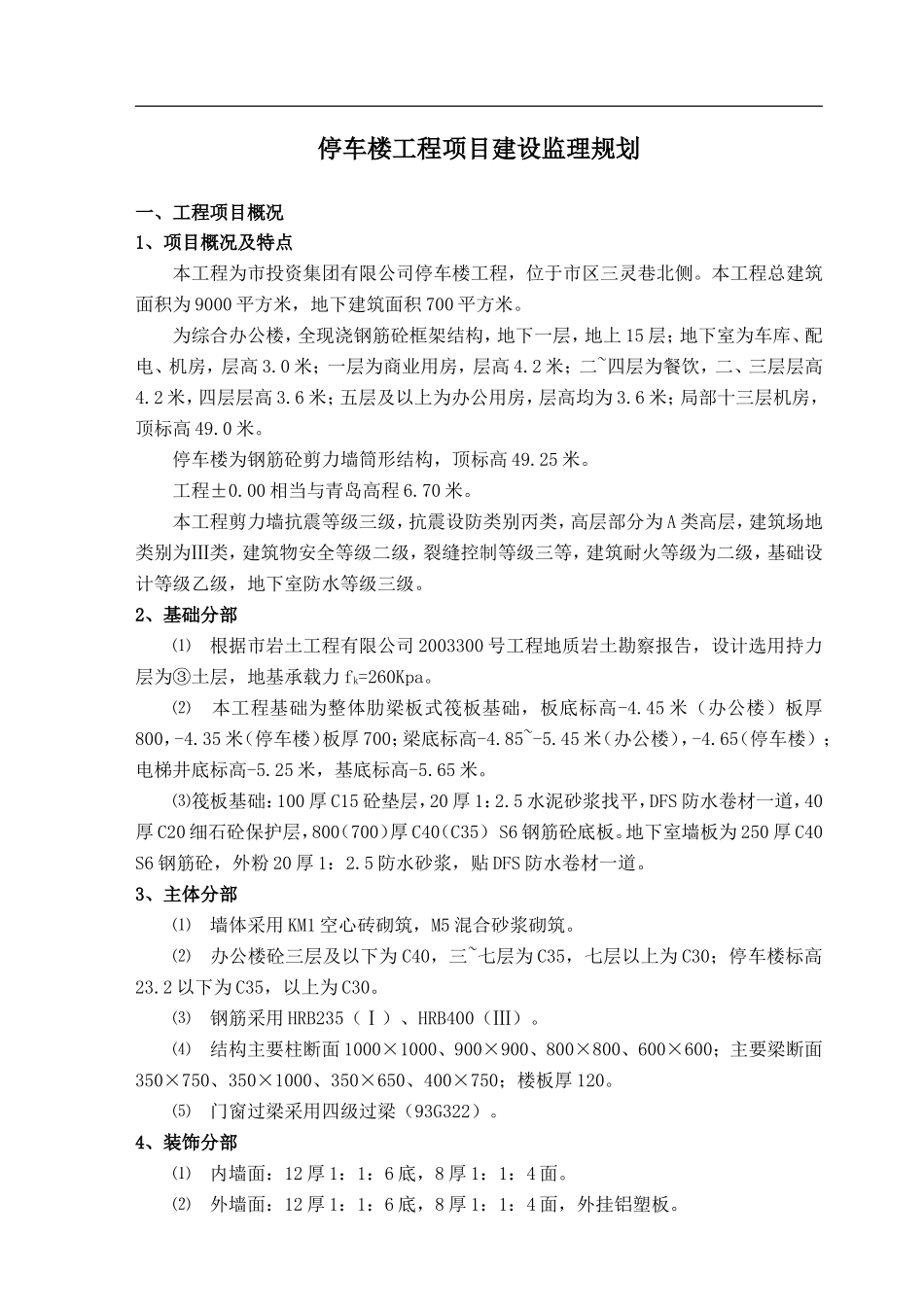

停车楼工程项目建设监理规划一、工程项目概况1、项目概况及特点本工程为市投资集团有限公司停车楼工程，位于市区三灵巷北侧。本工程总建筑面积为 9000 平方米，地下建筑面积 700 平方米。为综合办公楼，全现浇钢筋砼框架结构，地下一层，地上 15 层；地下室为车库、配电、机房，层高 3.0 米；一层为商业用房，层高 4.2 米；二~四层为餐饮，二、三层层高4.2 米，四层层高 3.6 米；五层及以上为办公用房，层高均为 3.6 米；局部十三层机房，顶标高 49.0 米。停车楼为钢筋砼剪力墙筒形结构，顶标高 49.25 米。工程±0.00 相当与青岛高程 6.70 米。本工程剪力墙抗震等级三级，抗震设防类别丙类，高层部分为 A 类高层，建筑场地类别为Ⅲ类，建筑物安全等级二级，裂缝控制等级三等，建筑耐火等级为二级，基础设计等级乙级，地下室防水等级三级。2、基础分部⑴ 根据市岩土工程有限公司 2003300 号工程地质岩土勘察报告，设计选用持力层为③土层，地基承载力 fk=260Kpa。⑵ 本工程基础为整体肋梁板式筏板基础，板底标高-4.45 米（办公楼）板厚800，-4.35 米（停车楼）板厚 700；梁底标高-4.85~-5.45 米（办公楼），-4.65（停车楼）；电梯井底标高-5.25 米，基底标高-5.65 米。⑶筏板基础：100 厚 C15 砼垫层，20 厚 1：2.5 水泥砂浆找平，DFS 防水卷材一道，40厚 C20 细石砼保护层，800（700）厚 C40（C35） S6 钢筋砼底板。地下室墙板为 250 厚 C40 S6 钢筋砼，外粉 20 厚 1：2.5 防水砂浆，贴 DFS 防水卷材一道。3、主体分部⑴ 墙体采用 KM1 空心砖砌筑，M5 混合砂浆砌筑。⑵ 办公楼砼三层及以下为 C40，三~七层为 C35，七层以上为 C30；停车楼标高23.2 以下为 C35，以上为 C30。⑶ 钢筋采用 HRB235（Ⅰ）、HRB400（Ⅲ）。⑷ 结构主要柱断面 1000×1000、900×900、800×800、600×600；主要梁断面350×750、350×1000、350×650、400×750；楼板厚 120。⑸ 门窗过梁采用四级过梁（93G322）。4、装饰分部⑴ 内墙面：12 厚 1：1：6 底，8 厚 1：1：4 面。⑵ 外墙面：12 厚 1：1：6 底，8 厚 1：1：4 面，外挂铝塑板。⑶ 门窗玻璃为 5mm 平板玻璃，隐框幕墙 6mm 银灰色镀膜玻璃，一层临街 12 厚夹胶玻璃。⑷ 窗均采用 90 系列铝合金。⑸ 内门为普通夹板门，部分为甲、乙、丙级放火门。5、屋面分部⑴ 平屋面：20 厚 1；3 水泥防水砂浆找平刷热沥青隔汽层，水泥防水珍珠找坡，20 厚 1；3 水泥砂浆找平，SLQ 聚乙烯复合防水卷材一道，20 厚 1；3 水泥砂浆找平，40厚 C30 细石砼刚防层内配 4mm 钢筋网@200。6、建筑电气分部⑴ 电气照明① 每层普通照明、插座、应急灯等用电分别由各层配电箱控制，配电箱电源由桥架和局部镀锌钢管暗敷至地下室总配电间。② 商店照明及各层普通照明的用电均采用单独计量。③ 普通照明、插座、应急灯采用电线管暗敷至配电箱。⑵ 电气动力① 地下室内设总配电间、电源采用三相四线 380/220V，由常信大厦变电所敷设十路 DN100 镀锌钢管埋地引入，大楼内电力负荷等级为一级，设计容量为 456KW。② 生活水泵房、消防电梯、排风系统、通信机房及应急照明用电均采用双路电源（一路主用，一路备用）供给，所有配电箱电源均由桥架和局部钢管敷设至地下室配电间⑶ 接地安装① 接地采用 TN-C-S 系统，利用地下室板钢筋作为接地极。② 利用墙柱内外侧二根过筋作为防雷引下线，引至屋面接闪器（避雷带），图中标有“A”的防雷引下线在室外地坪+0.5m 处设一接地连接极，供测试接地电阻用。③ 配电间及车库控制室内各设一总等电位箱，所有金属管道均应与总等电位箱内连接板连接。④ 建筑物高度超过 45m 后，每层应设均压环，并与防雷引下线焊接连接。⑤ 屋面接闪器（避雷带）采用￠12 镀锌圆钢沿女儿墙敷设，并按设计与屋面梁内主筋焊接连通，形成网格型。7、智能建筑分部⑴ 有线电视、综合布线系统由三层通信机房沿桥架和局部镀锌钢管敷设至各层配线端子箱，由箱内电线管暗敷至各个有线电视、综合布线插座。⑵ 顶层设两套卫星接...
