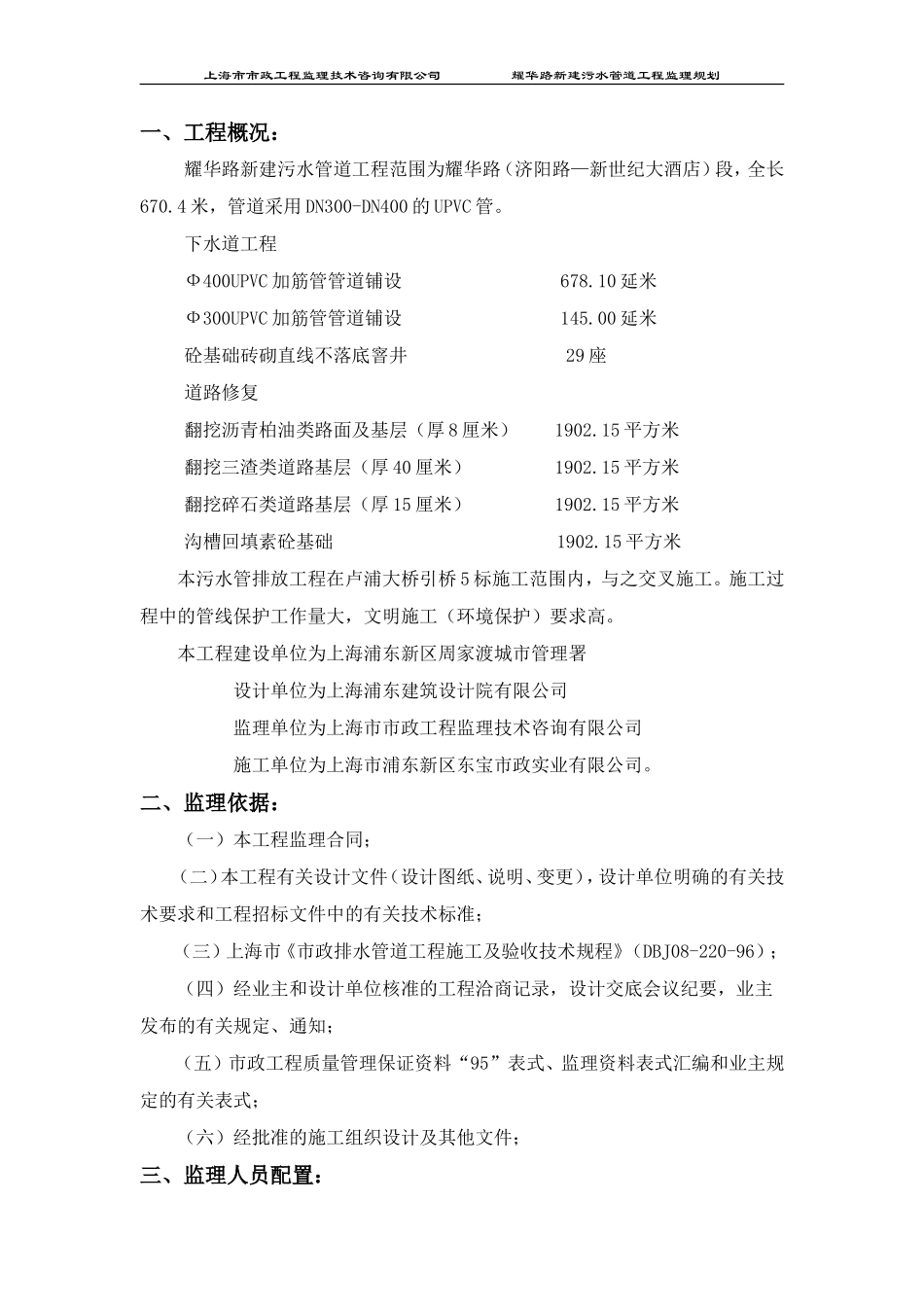

上海市市政工程监理技术咨询有限公司 耀华路新建污水管道工程监理规划一、工程概况：耀华路新建污水管道工程范围为耀华路（济阳路—新世纪大酒店）段，全长670.4 米，管道采用 DN300-DN400 的 UPVC 管。下水道工程Ф400UPVC 加筋管管道铺设 678.10 延米Ф300UPVC 加筋管管道铺设 145.00 延米砼基础砖砌直线不落底窨井 29 座道路修复翻挖沥青柏油类路面及基层（厚 8 厘米） 1902.15 平方米翻挖三渣类道路基层（厚 40 厘米） 1902.15 平方米翻挖碎石类道路基层（厚 15 厘米） 1902.15 平方米沟槽回填素砼基础 1902.15 平方米本污水管排放工程在卢浦大桥引桥 5 标施工范围内，与之交叉施工。施工过程中的管线保护工作量大，文明施工（环境保护）要求高。本工程建设单位为上海浦东新区周家渡城市管理署 设计单位为上海浦东建筑设计院有限公司 监理单位为上海市市政工程监理技术咨询有限公司 施工单位为上海市浦东新区东宝市政实业有限公司。二、监理依据： （一）本工程监理合同； （二）本工程有关设计文件（设计图纸、说明、变更），设计单位明确的有关技术要求和工程招标文件中的有关技术标准； （三）上海市《市政排水管道工程施工及验收技术规程》（DBJ08-220-96）； （四）经业主和设计单位核准的工程洽商记录，设计交底会议纪要，业主发布的有关规定、通知；（五）市政工程质量管理保证资料“95”表式、监理资料表式汇编和业主规定的有关表式； （六）经批准的施工组织设计及其他文件； 三、监理人员配置：上海市市政工程监理技术咨询有限公司 耀华路新建污水管道工程监理规划 总监理工程师： 龚鹤毅； 测量监理： 王 森 内业、试验监理：江 卫 现场监理： 顾铁华、邸耀全 安全监理： 刘德斌四、监理工作流程：（一）排水工程： 施工准备--沟槽开挖--沟槽排水--管道基础--排管--窨井砌筑--管道坞膀—沟槽回填—砼基层。 施工准备--土路基整理（盲沟排水）--垫层施工—三渣施工—铺设连管—侧平石排放--沥青砼摊铺—人行道施工。（三）相关工序质量控制流程：（见附页）五、监理对工程质量控制目标：按优良工程的目标，达到施工顺序合理，操作规范，所用材料合格，下水道管位、标高正确，窨井井壁平整、流槽顺畅，管道和井内无渗漏，道路修复中回填夯实，厚度合格，施工过程中对环境无影响。六、下水道施工监理：（一）准备阶段监理：1、检查操作队伍的人员和管理到位，特殊工种持证上岗，技术交底落实和施工机具设备到位完好。2、检查现场围护、临时排水、管线摸底等情况，了解拆封头子情况。3、审核下水道施工方案、管线保护措施。对各种进场成品、材料进行检查验收。4、复核下水道井位和临时水准点。5、要求施工单位与在同一施工区内施工的其他工程施工单位就施工部位、时间等做好统筹安排，避免相互干扰。（二） 施工阶段监理：1、沟槽开挖，开挖前监理复验样沟，掌握管线情况。开挖过程中检查挖上海市市政工程监理技术咨询有限公司 耀华路新建污水管道工程监理规划土、堆土和人工清底工作，重点注意开挖深度和宽度（特别是窨井附近），结束后复验槽底标高和土质，对土质松软、淤泥、流砂、明水等问题要求采取措施，督促做好排水工作。2、管道基础，监理检查道渣（砾石砂）的下放厚度和宽度。3、排管，监理首先检查沟槽，积水清除情况，检查 UPVC 管材表面质量和橡胶密封圈到位。排管过程中监理巡查其下管、管节合拢等做法，抽测管底控制标高。4、窨井砌筑，监理首先检查井位处砼基础的浇捣及厚度、尺寸，验收窨井盘底尺寸和座浆饱满，过程中巡查砌筑做法，要求层层环砌无通缝、灰缝饱满，外层粉刷及时跟上，窨井砌筑做法对井的渗漏和外观质量有直接关系，监理组注意对下面环节的控制：砌筑、内外粉刷及时完成，管口处理符合要求。5、坞膀排管结束后，监理巡查做法和合格材料使用，是否两侧均匀回砂洒水拍实或回笼水密实。6、沟槽回填，对管顶 50cm 后的回填，监理巡查下列内容：是否有大石块是否分层夯实，并督促人工夯实和抽取密实度。发现带水回填，挖机回填等违反规程操作及时制止。七、监理试验和检测：施...
