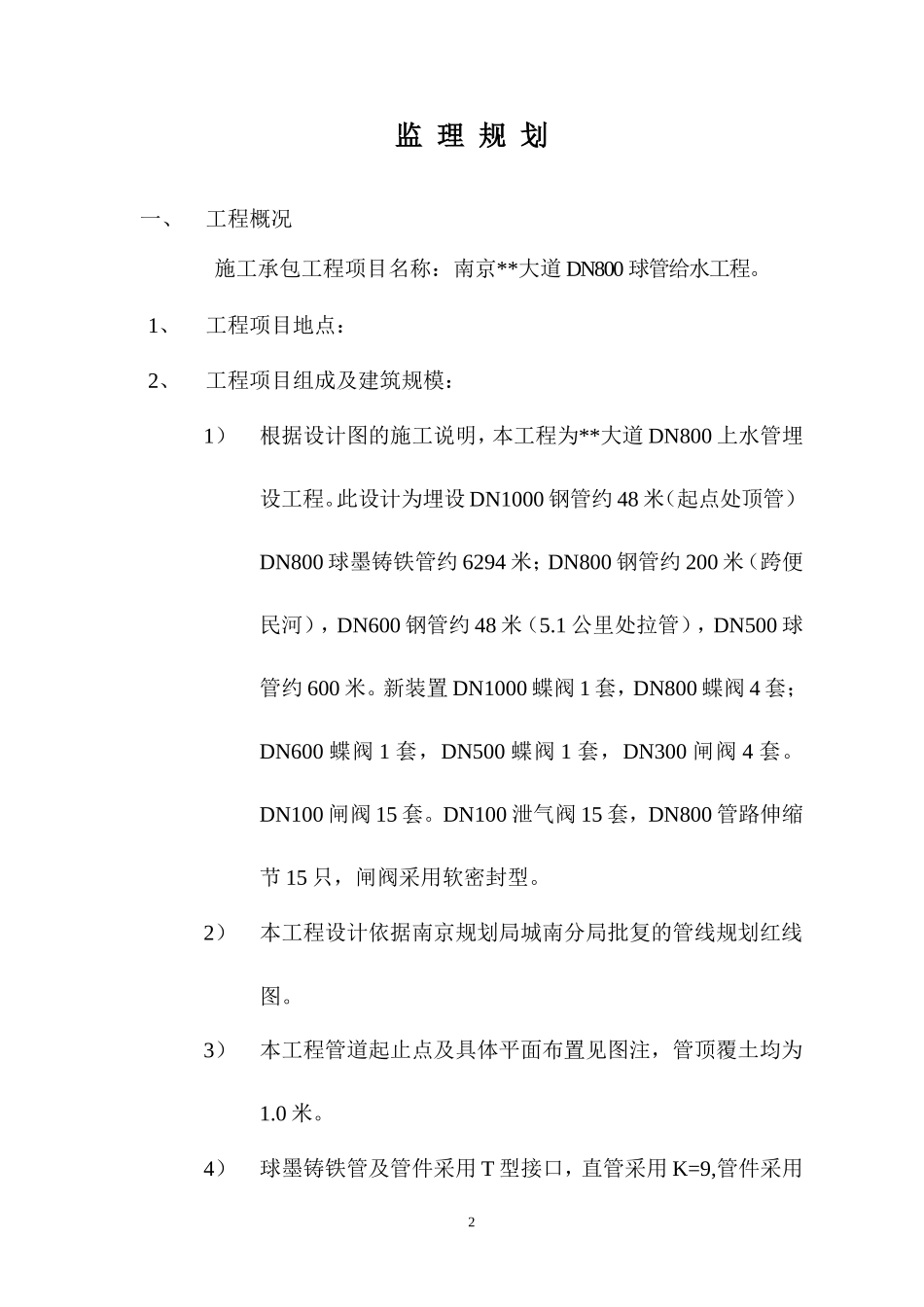

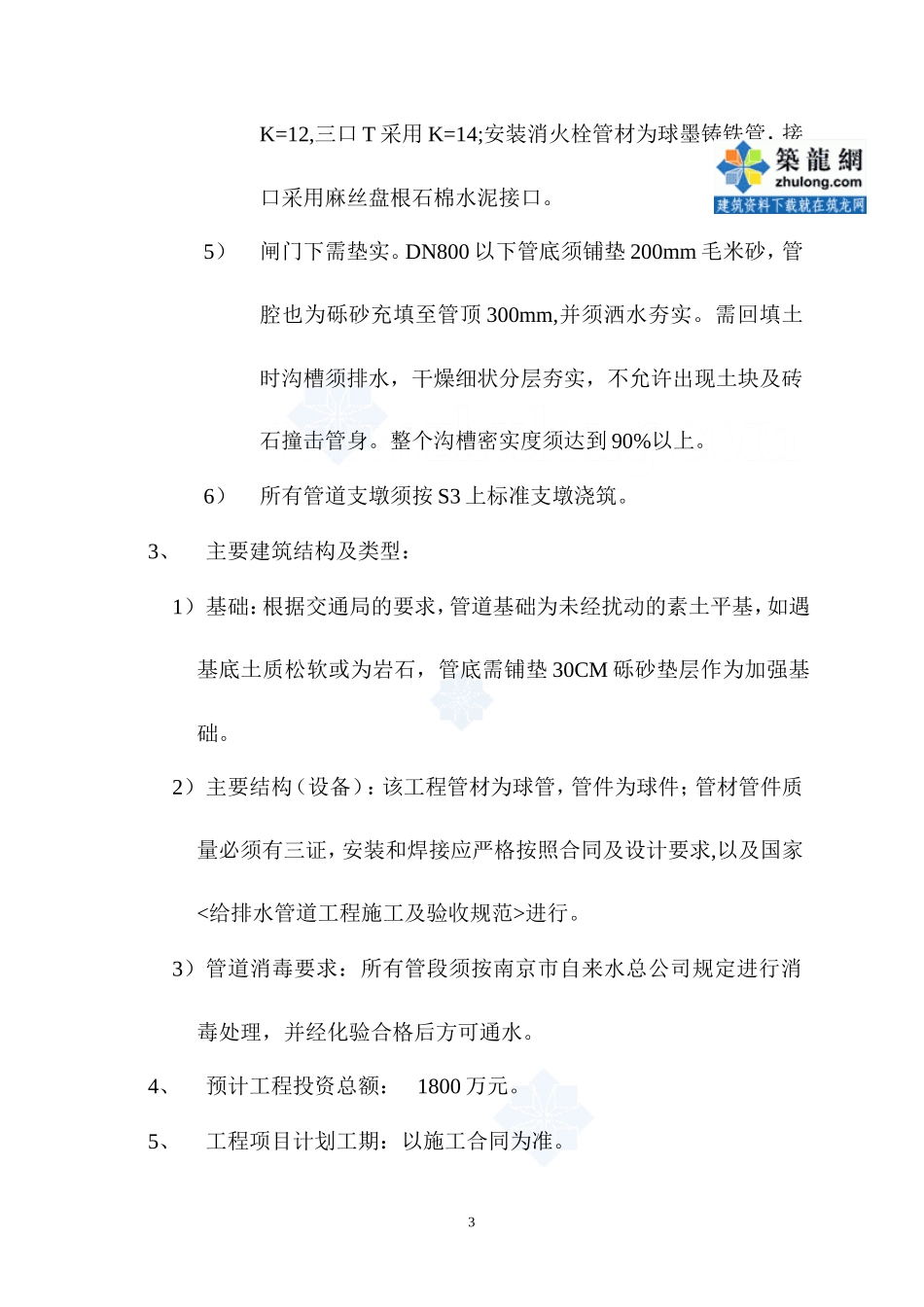

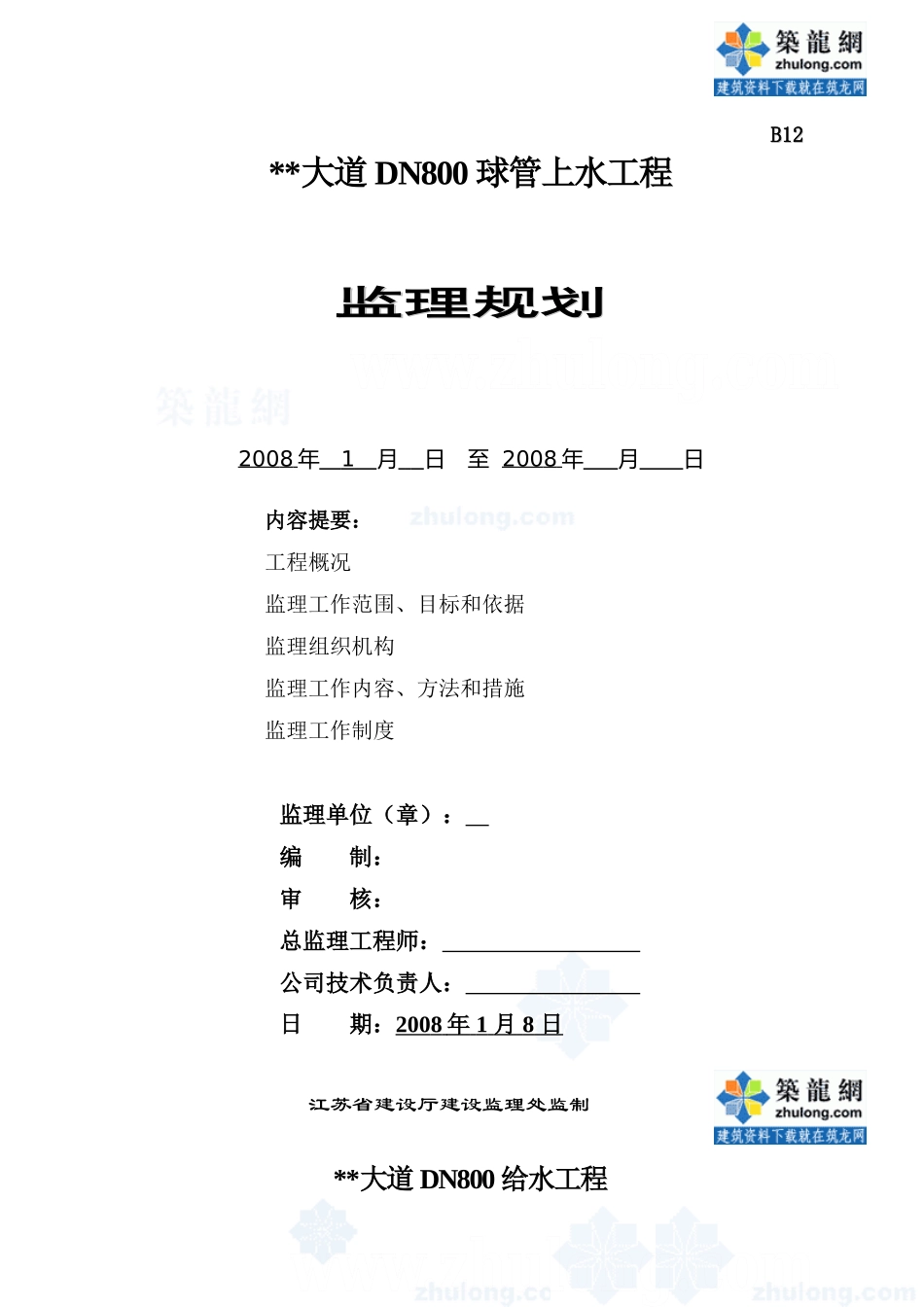

BB1212**大道 DN800 球管上水工程监理规划监理规划 200 8 年 1 月 日 至 200 8 年 月 日 内容提要： 工程概况 监理工作范围、目标和依据 监理组织机构 监理工作内容、方法和措施 监理工作制度 监理单位（章）： 编 制： 审 核： 总监理工程师： 公司技术负责人： 日 期：200 8 年 1 月 8 日 江苏省建设厅建设监理处监制**大道 DN800 给水工程监 理 规 划一、工程概况 施工承包工程项目名称：南京**大道 DN800 球管给水工程。1、工程项目地点：2、工程项目组成及建筑规模：1）根据设计图的施工说明，本工程为**大道 DN800 上水管埋设工程。此设计为埋设 DN1000 钢管约 48 米（起点处顶管）DN800 球墨铸铁管约 6294 米；DN800 钢管约 200 米（跨便民河），DN600 钢管约 48 米（5.1 公里处拉管），DN500 球管约 600 米。新装置 DN1000 蝶阀 1 套，DN800 蝶阀 4 套；DN600 蝶阀 1 套，DN500 蝶阀 1 套，DN300 闸阀 4 套。DN100 闸阀 15 套。DN100 泄气阀 15 套，DN800 管路伸缩节 15 只，闸阀采用软密封型。2）本工程设计依据南京规划局城南分局批复的管线规划红线图。3）本工程管道起止点及具体平面布置见图注，管顶覆土均为1.0 米。4）球墨铸铁管及管件采用 T 型接口，直管采用 K=9,管件采用2K=12,三口 T 采用 K=14;安装消火栓管材为球墨铸铁管，接口采用麻丝盘根石棉水泥接口。5）闸门下需垫实。DN800 以下管底须铺垫 200mm 毛米砂，管腔也为砾砂充填至管顶 300mm,并须洒水夯实。需回填土时沟槽须排水，干燥细状分层夯实，不允许出现土块及砖石撞击管身。整个沟槽密实度须达到 90%以上。6）所有管道支墩须按 S3 上标准支墩浇筑。 3、主要建筑结构及类型：1）基础：根据交通局的要求，管道基础为未经扰动的素土平基，如遇基底土质松软或为岩石，管底需铺垫 30CM 砾砂垫层作为加强基础。2）主要结构（设备）：该工程管材为球管，管件为球件；管材管件质量必须有三证，安装和焊接应严格按照合同及设计要求,以及国家<给排水管道工程施工及验收规范>进行。3）管道消毒要求：所有管段须按南京市自来水总公司规定进行消毒处理，并经化验合格后方可通水。4、预计工程投资总额： 1800 万元。5、工程项目计划工期：以施工合同为准。36、工程质量等级：合格工程。7、工程建设单位：南京市自来水总公司。8、工程项目设计单位及施工承包单位名称：设计单位：南京市给排水工程设计院，设计负责人：郁玉斌,马明忠。施工单位：南京丰泽工程股份有限公司 三 分公司，负责人：韩程 。二 、本工程的特点： 根据现场实际情况，该给水管道工程施工具有以下几个显著特点：（1）管道工程属于隐蔽工程，监理人员对每一道工序都必须加强控制，尤其是加强管材管件质量、管道穿越石油及天然气管道、电信等处的现场旁站监督，以及管道两端固定支墩的质量控制； （2）现场情况复杂，地下有雨水、污水、煤气、电缆、通信等管线，因此，施工时监理人员应要求施工单位采取人工开挖探坑等措施注意保护这些地下管线； （3）本工程管材为主要为球管，球件，因此球管球件及阀门的安装质量，消毒试压的合格率成为监理工作控制的重点； （4）由于本工程为形象工程，必须在满足主体工程要求的前提下抓紧实施，这就要求施工单位要提前做好地面上的准备工作，包括材料到位、人员到位、机械设备到位、施工方案切实可行、内部外部管理环境到位。4 (5)施工期间为冬季雨雪天气,又临近春节,质量和安全成为重点,同时进度又是极其迫切。三、工程项目建设监理阶段范围及目标：1、监理任务范围：依据双方签定的监理合同,在业主的授权范围内，监理单位对施工阶段 的质量、进度、投资进行控制。2、监理目标：对该工程进行投资、进度、质量三大控制。1）投资目标：以施工合同价为控制目标，结合设计或变更设计所限定的工程量进行控制，力争将工程投资控制在 1800 万元以内；2）工期目标：以施工合同工期条款为控制目标，结合设计变更和气候影响不可抗拒所影响的工作日进行控制，原则上主体工程在 2 月1 日前...
