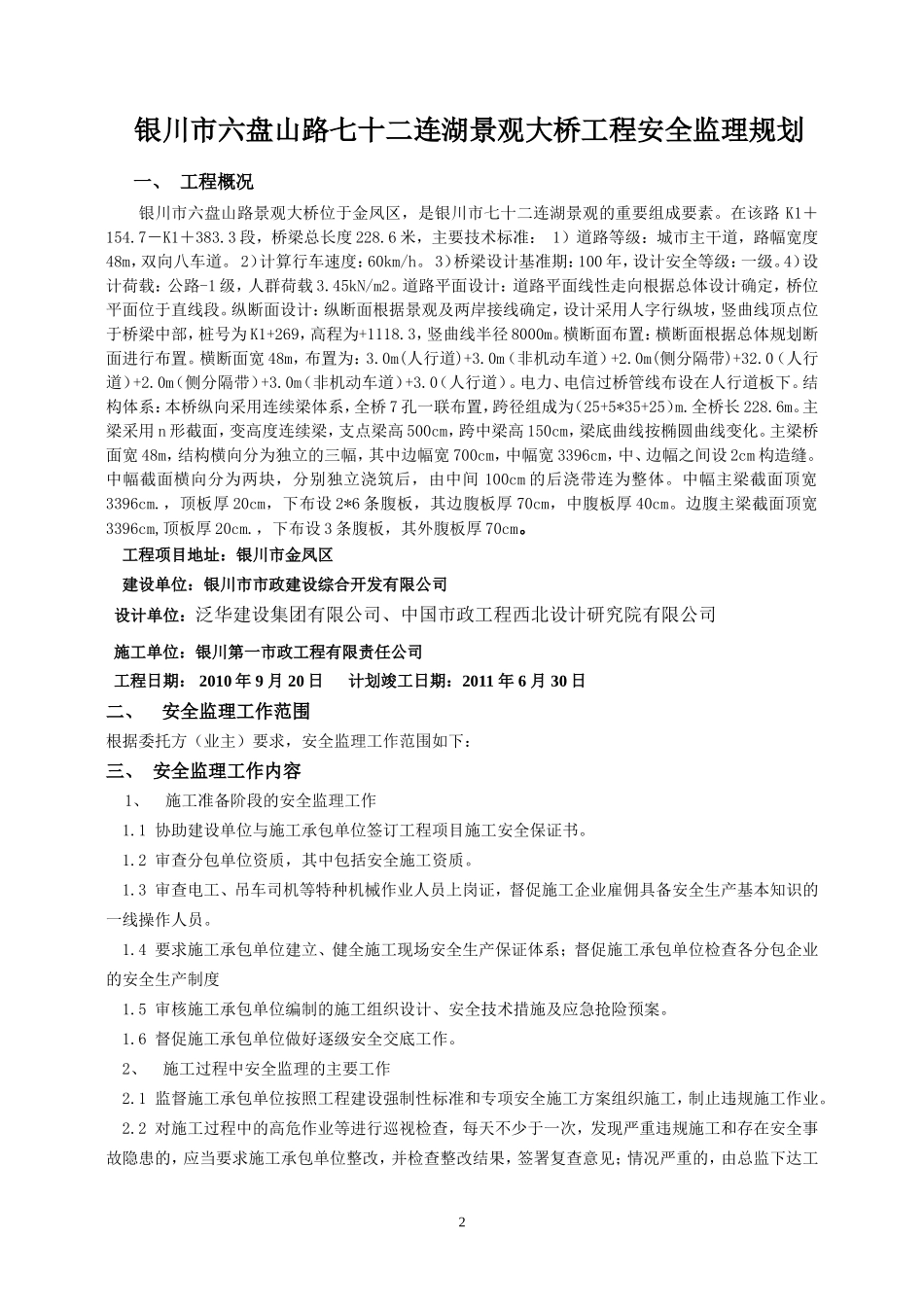

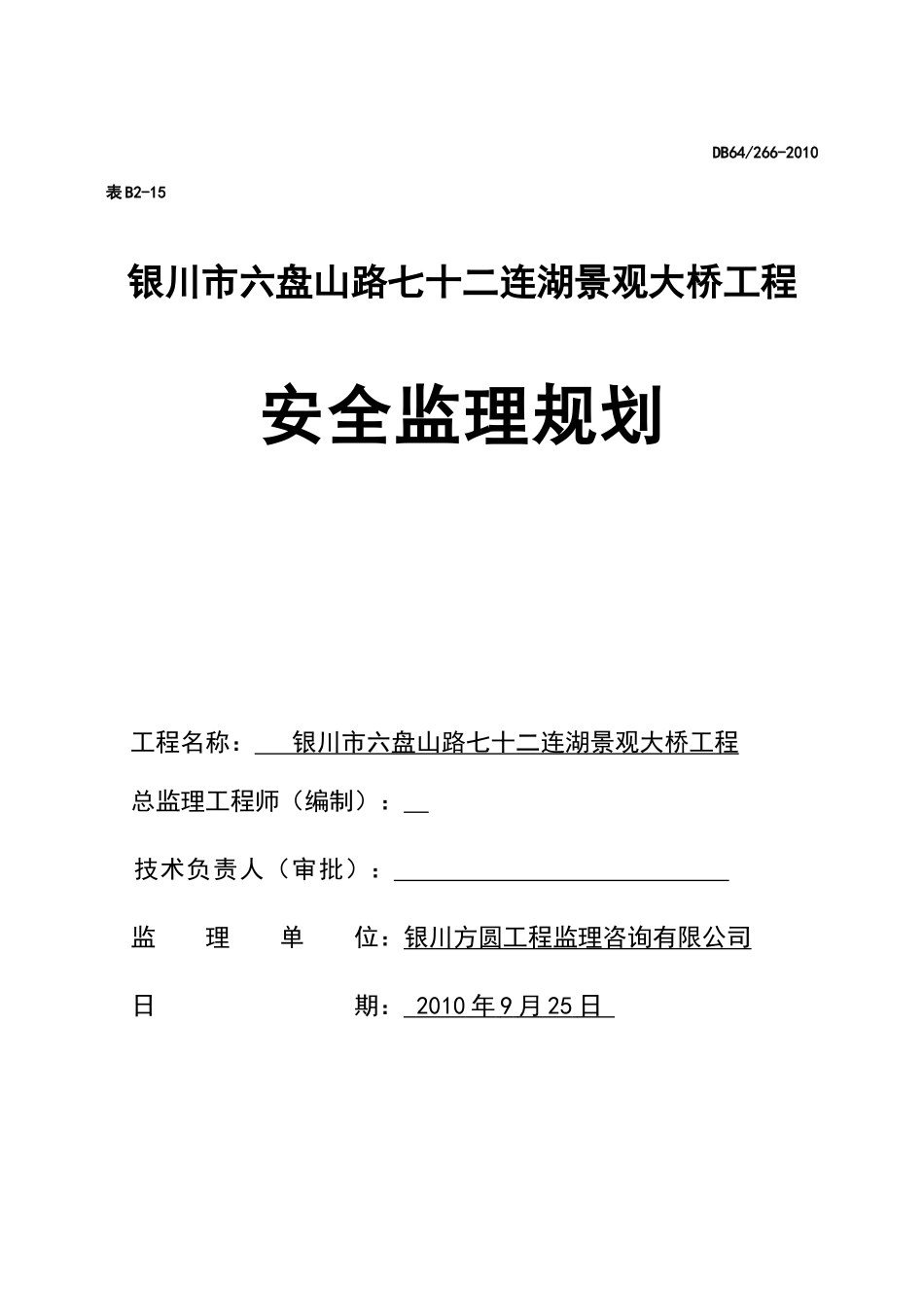

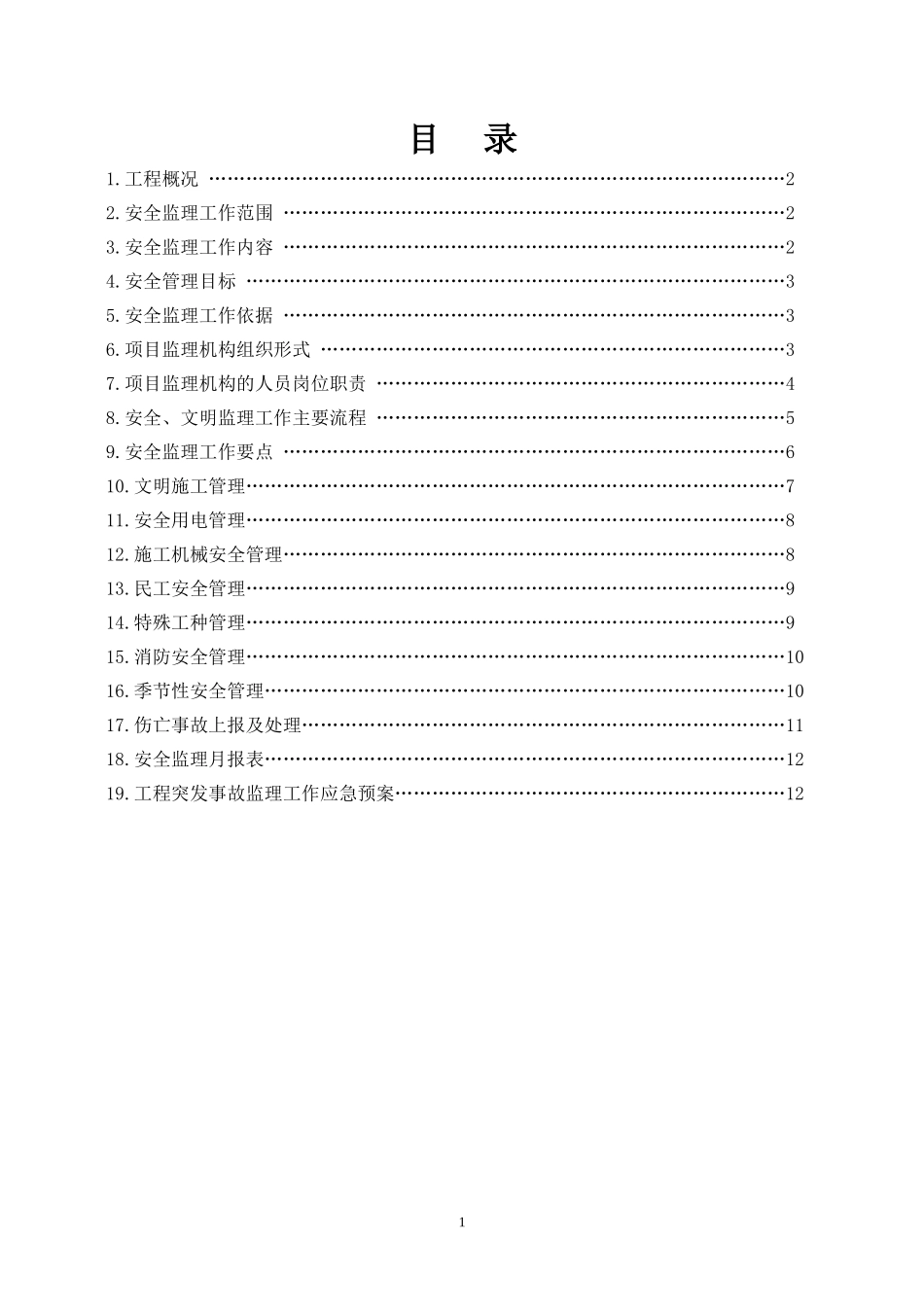

DB64/266-2010表 B2-15银川市六盘山路七十二连湖景观大桥工程安全监理规划工程名称： 银川市六盘山路七十二连湖景观大桥工程总监理工程师（编制）： 技术负责人（审批）： 监 理 单 位：银川方圆工程监理咨询有限公司日 期： 2010 年 9 月 25 日 目 录1.工程概况 …………………………………………………………………………………22.安全监理工作范围 ………………………………………………………………………23.安全监理工作内容 ………………………………………………………………………24.安全管理目标 ……………………………………………………………………………35.安全监理工作依据 ………………………………………………………………………36.项目监理机构组织形式 …………………………………………………………………37.项目监理机构的人员岗位职责 …………………………………………………………48.安全、文明监理工作主要流程 …………………………………………………………59.安全监理工作要点 ………………………………………………………………………610.文明施工管理……………………………………………………………………………711.安全用电管理……………………………………………………………………………812.施工机械安全管理………………………………………………………………………813.民工安全管理……………………………………………………………………………914.特殊工种管理……………………………………………………………………………915.消防安全管理……………………………………………………………………………1016.季节性安全管理…………………………………………………………………………1017.伤亡事故上报及处理……………………………………………………………………1118.安全监理月报表…………………………………………………………………………1219.工程突发事故监理工作应急预案………………………………………………………121 银川市六盘山路七十二连湖景观大桥工程安全监理规划一、 工程概况 银川市六盘山路景观大桥位于金凤区，是银川市七十二连湖景观的重要组成要素。在该路 K1＋154.7－K1＋383.3 段，桥梁总长度 228.6 米，主要技术标准： 1）道路等级：城市主干道，路幅宽度48m，双向八车道。 2）计算行车速度：60km/h。 3）桥梁设计基准期：100 年，设计安全等级：一级。4）设计荷载：公路-1 级，人群荷载 3.45kN/m2。道路平面设计：道路平面线性走向根据总体设计确定，桥位平面位于直线段。纵断面设计：纵断面根据景观及两岸接线确定，设计采用人字行纵坡，竖曲线顶点位于桥梁中部，桩号为 K1+269，高程为+1118.3，竖曲线半径 8000m。横断面布置：横断面根据总体规划断面进行布置。横断面宽 48m，布置为：3.0m(人行道)+3.0m（非机动车道）+2.0m(侧分隔带)+32.0（人行道）+2.0m（侧分隔带）+3.0m（非机动车道）+3.0（人行道）。电力、电信过桥管线布设在人行道板下。结构体系：本桥纵向采用连续梁体系，全桥 7 孔一联布置，跨径组成为（25+5*35+25）m.全桥长 228.6m。主梁采用 n 形截面，变高度连续梁，支点梁高 500cm，跨中梁高 150cm，梁底曲线按椭圆曲线变化。主梁桥面宽 48m，结构横向分为独立的三幅，其中边幅宽 700cm，中幅宽 3396cm，中、边幅之间设 2cm 构造缝。中幅截面横向分为两块，分别独立浇筑后，由中间 100cm 的后浇带连为整体。中幅主梁截面顶宽3396cm.，顶板厚 20cm，下布设 2*6 条腹板，其边腹板厚 70cm，中腹板厚 40cm。边腹主梁截面顶宽3396cm,顶板厚 20cm.，下布设 3 条腹板，其外腹板厚 70cm。 工程项目地址：银川市金凤区 建设单位：银川市市政建设综合开发有限公司设计单位：泛华建设集团有限公司、中国市政工程西北设计研究院有限公司施工单位：银川第一市政工程有限责任公司工程日期： 2010 年 9 月 20 日 计划竣工日期：2011 年 6 月 30 日二、 安全监理工作范围根据委托方（业主）要求，安全监理工作范围如下：三、...
