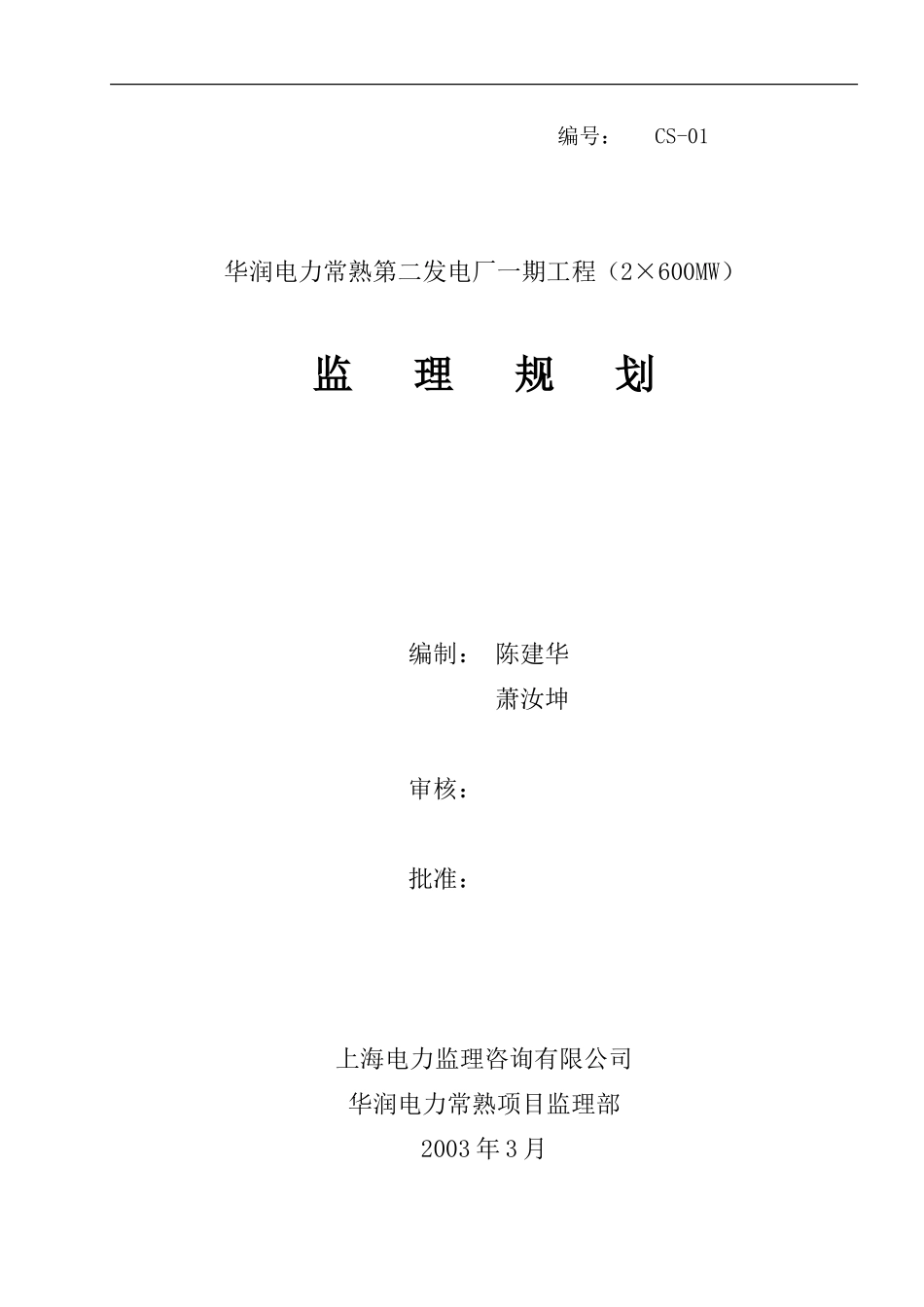

编号： CS-01华润电力常熟第二发电厂一期工程（2×600MW）监 理 规 划 编制： 陈建华 萧汝坤 审核：批准：上海电力监理咨询有限公司华润电力常熟项目监理部2003 年 3 月华润常熟二电厂 2×600MW 超临界机组工程监理规划目 录1．工程项目概况…………………………………………………22．工程项目监理依据……………………………………………33．工程项目监理服务范围………………………………………44．工程项目监理目标……………………………………………55．工程项目监理措施……………………………………………86．施工质量控制程序……………………………………………167．施工进度控制程序……………………………………………218．工程付款控制程序……………………………………………229．监理组织和各级监理人员职责………………………………22上海电力监理咨询有限公司常熟二电厂工程监理部1华润常熟二电厂 2×600MW 超临界机组工程监理规划1． 工程概况1.1 工程名称： 华润电力常熟第二发电厂一期工程（2×600MW）。1. 2 建设单位： 华润电力（常熟）有限公司。1.3 工程地点： 江苏常熟开发区沿江工业园。1.4 建设规模： 2×600MW 超临界燃煤发电机组。1.5 建设工期：2003 年 4 月 15 日开始挖土，#1 机组 2005 年 6 月投产、#2 机组2005 年 10 月投产。1.6 质量要求1.7 投资总额:1.8 工程特点1.9 工程参建单位1.9.1 建设单位: 华润电力（常熟）有限公司。1.9.2 设计单位: 国家电力公司西北电力设计院 （总体设计）三航设计院 （码头设计）中国船泊第九设计院 取排水设计） 1.9.3 工程承包商主体工程： 江苏电力建设第一工程公司（总包单位）山东电力建设第一工程公司（分包#2 锅炉安装）上海电力监理咨询有限公司常熟二电厂工程监理部2华润常熟二电厂 2×600MW 超临界机组工程监理规划上海隧道股份有限公司 （分包取排水工程）烟囱工程： 上海电力建设责任有限公司 脱硫装置 EPC： 武汉 码头工程：1.9.4 监理单位： 上海电力监理咨询有限公司1.10 主要设备及供货厂家1.10.1 汽轮机： 东方汽轮机厂1.10.2 发电机： 东方电机股份有限公司1.10.3 锅炉： 哈尔滨锅炉厂有限责任公司1.10.4 主变压器 1.10.5 热工自动化设备 4、监理阶段、范围及目标监理范围：华润电力（常熟）有限公司 2X600MW 燃煤发电机组工程的施工准备、土建施工、安装施工、调试直至竣工验收等全过程监理工作（不包含桩基工程、厂外福利工程建设监理）。监理目标：即项目法人对监理服务提出的要求，通常以工程项目投资（合同价）、进度、质量三大控制目标来表示。具体工程项目的监理阶段、范围和目标将依据招标文件要求和监理企业承担能力，在该项目监理大纲描述。5 监理工作主要内容5.1 设计阶段：主设备供货商及简况 锅炉岛设备由德国巴高克公司生产提供。锅炉型式为亚临界、一次中间再热、自然循环、单炉膛、对冲燃烧、平衡通风、露天布置、钢炉上海电力监理咨询有限公司常熟二电厂工程监理部3华润常熟二电厂 2×600MW 超临界机组工程监理规划架、固态排渣、燃煤汽包炉，最大连续出力 2209t/h，锅炉热效率92.55%,主蒸汽压力 17.42MPa，主蒸汽温度 541℃。 汽轮发电机岛设备由美国通用电气公司（GE）生产提供。汽轮机为亚临界一次中间再热、单轴、四缸（高、低压缸为双层缸，中压缸为单层缸）、凝汽、冲动式。汽轮发电机组额定连续功率 660MW，主蒸汽压力16.67MPa，主蒸汽 /再热蒸汽温度 537/537℃，气轮机排气压力11.8kPa。发电机为水—氢—氢冷却、隐极式同步发电机，额定容量815MVA，额定功率 733.5MW，功率因素 0.9，额定电压 23kV，励磁方式为机端励磁变静态励磁。仪控岛设备由德国西门子公司（SIEMENS）提供。分散控制系统（DCS）采用西门子公司的 TELEPERM XP 系统，该系统由自动控制系统、过程控制及信息系统、工程设计及调试系统、总线系统四个子系统组成，可为电厂的安全经济运行提供先进的自动控制和保护手段。1.5 建筑结构 主厂房、集控楼结构均为钢框架结构，由汽机岛施工单位设计...
