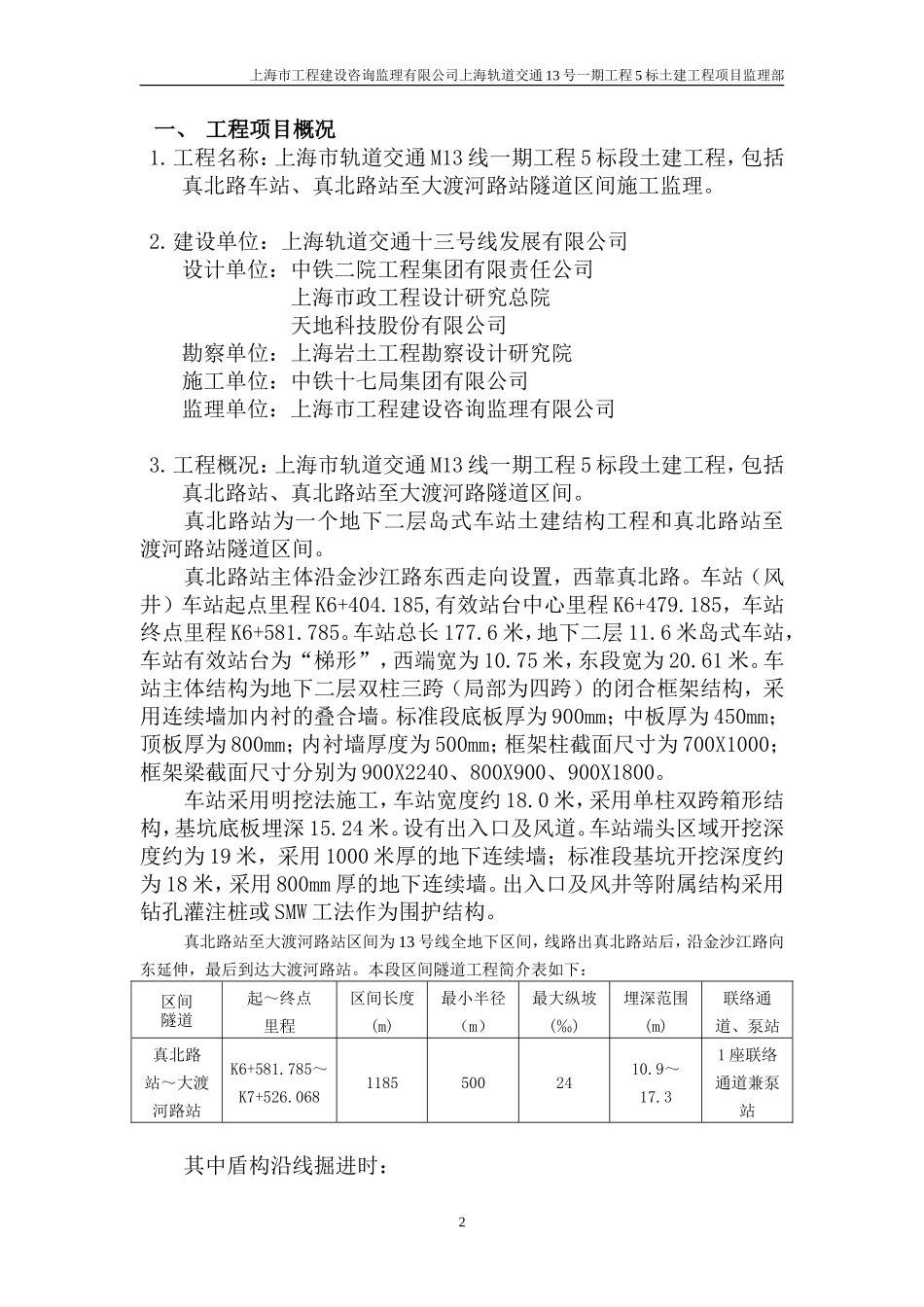

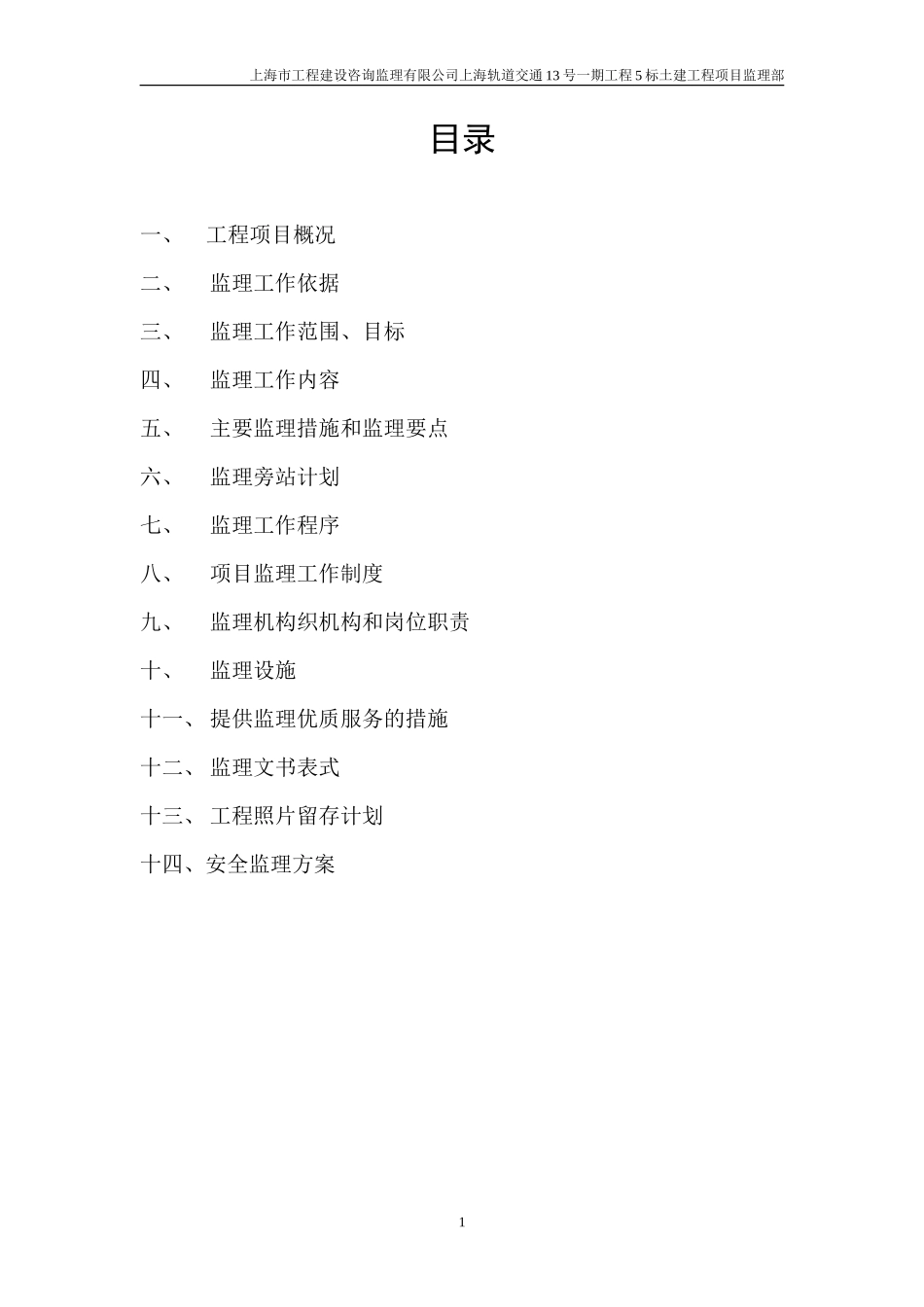

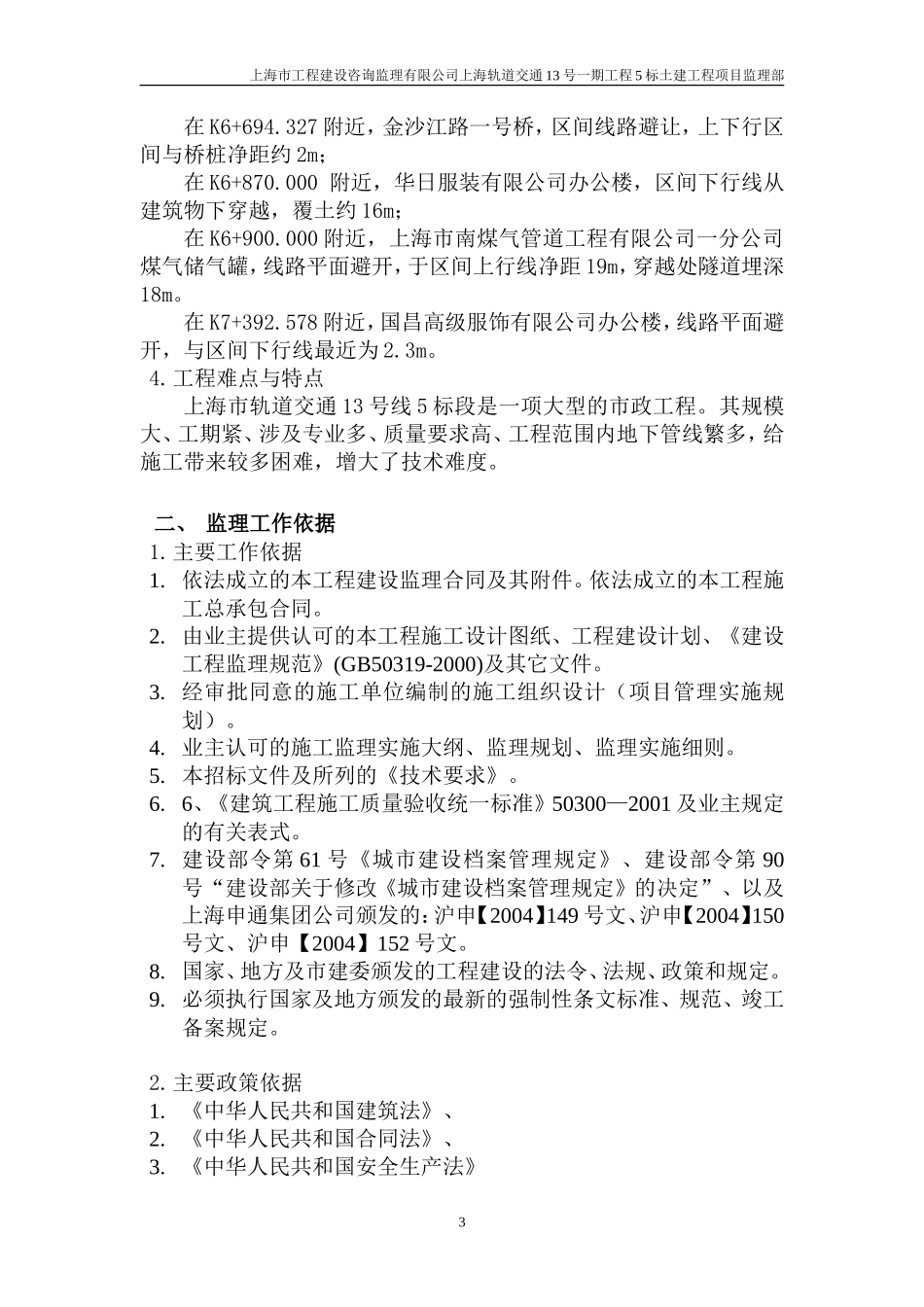

上海市工程建设咨询监理有限公司上海轨道交通 13 号一期工程 5 标土建工程项目监理部目录一、工程项目概况二、监理工作依据三、监理工作范围、目标四、监理工作内容五、主要监理措施和监理要点六、监理旁站计划七、监理工作程序八、项目监理工作制度九、监理机构织机构和岗位职责十、监理设施十一、 提供监理优质服务的措施十二、 监理文书表式十三、 工程照片留存计划十四、安全监理方案1上海市工程建设咨询监理有限公司上海轨道交通 13 号一期工程 5 标土建工程项目监理部一、 工程项目概况1.工程名称：上海市轨道交通 M13 线一期工程 5 标段土建工程，包括真北路车站、真北路站至大渡河路站隧道区间施工监理。2.建设单位：上海轨道交通十三号线发展有限公司设计单位：中铁二院工程集团有限责任公司 上海市政工程设计研究总院 天地科技股份有限公司勘察单位：上海岩土工程勘察设计研究院施工单位：中铁十七局集团有限公司 监理单位：上海市工程建设咨询监理有限公司3.工程概况：上海市轨道交通 M13 线一期工程 5 标段土建工程，包括真北路站、真北路站至大渡河路隧道区间。真北路站为一个地下二层岛式车站土建结构工程和真北路站至渡河路站隧道区间。 真北路站主体沿金沙江路东西走向设置，西靠真北路。车站（风井）车站起点里程 K6+404.185,有效站台中心里程 K6+479.185，车站终点里程 K6+581.785。车站总长 177.6 米，地下二层 11.6 米岛式车站，车站有效站台为“梯形”，西端宽为 10.75 米，东段宽为 20.61 米。车站主体结构为地下二层双柱三跨（局部为四跨）的闭合框架结构，采用连续墙加内衬的叠合墙。标准段底板厚为 900mm；中板厚为 450mm；顶板厚为 800mm；内衬墙厚度为 500mm；框架柱截面尺寸为 700X1000；框架梁截面尺寸分别为 900X2240、800X900、900X1800。车站采用明挖法施工，车站宽度约 18.0 米，采用单柱双跨箱形结构，基坑底板埋深 15.24 米。设有出入口及风道。车站端头区域开挖深度约为 19 米，采用 1000 米厚的地下连续墙；标准段基坑开挖深度约为 18 米，采用 800mm 厚的地下连续墙。出入口及风井等附属结构采用钻孔灌注桩或 SMW 工法作为围护结构。真北路站至大渡河路站区间为 13 号线全地下区间，线路出真北路站后，沿金沙江路向东延伸，最后到达大渡河路站。本段区间隧道工程简介表如下：区间隧道起～终点里程区间长度(m)最小半径（m）最大纵坡(‰)埋深范围(m)联络通道、泵站真北路站～大渡河路站K6+581.785～K7+526.06811855002410.9～17.31 座联络通道兼泵站其中盾构沿线掘进时：2上海市工程建设咨询监理有限公司上海轨道交通 13 号一期工程 5 标土建工程项目监理部在 K6+694.327 附近，金沙江路一号桥，区间线路避让，上下行区间与桥桩净距约 2m；在 K6+870.000 附近，华日服装有限公司办公楼，区间下行线从建筑物下穿越，覆土约 16m；在 K6+900.000 附近，上海市南煤气管道工程有限公司一分公司煤气储气罐，线路平面避开，于区间上行线净距 19m，穿越处隧道埋深18m。 在 K7+392.578 附近，国昌高级服饰有限公司办公楼，线路平面避开，与区间下行线最近为 2.3m。4.工程难点与特点上海市轨道交通 13 号线 5 标段是一项大型的市政工程。其规模大、工期紧、涉及专业多、质量要求高、工程范围内地下管线繁多，给施工带来较多困难，增大了技术难度。二、 监理工作依据1.主要工作依据1. 依法成立的本工程建设监理合同及其附件。依法成立的本工程施工总承包合同。2. 由业主提供认可的本工程施工设计图纸、工程建设计划、《建设工程监理规范》(GB50319-2000)及其它文件。3. 经审批同意的施工单位编制的施工组织设计（项目管理实施规划）。4. 业主认可的施工监理实施大纲、监理规划、监理实施细则。5. 本招标文件及所列的《技术要求》。6. 6、《建筑工程施工质量验收统一标准》50300—2001 及业主规定的有关表式。7. 建设部令第 61 号《城市建设档案管理规定》、建设部令第 90号“建设部关于修改《城市建设档案管理规定》的决定”、以及上海申通集团公司颁发的：...
