各类施工表格烟囱烟道施工方案

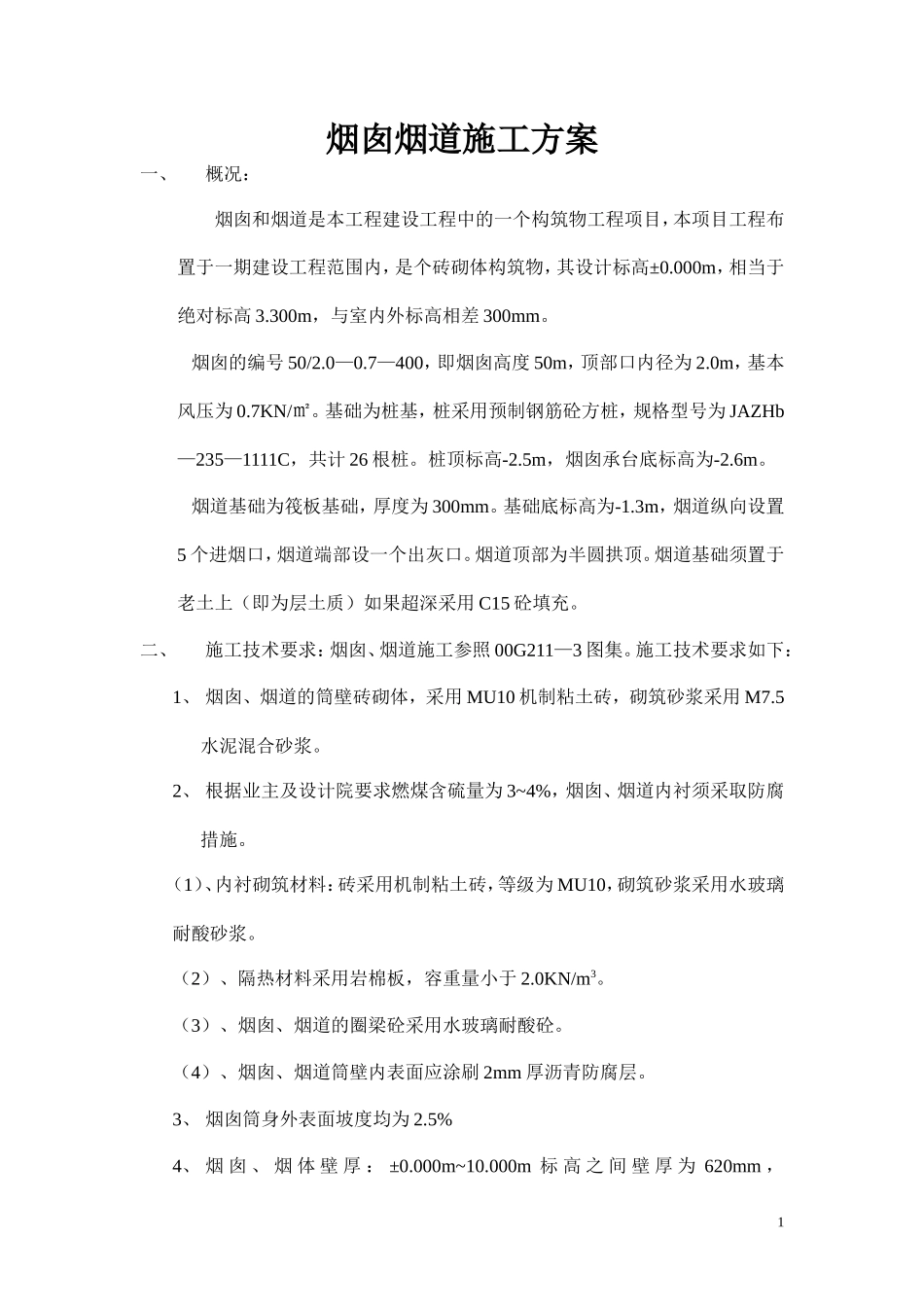

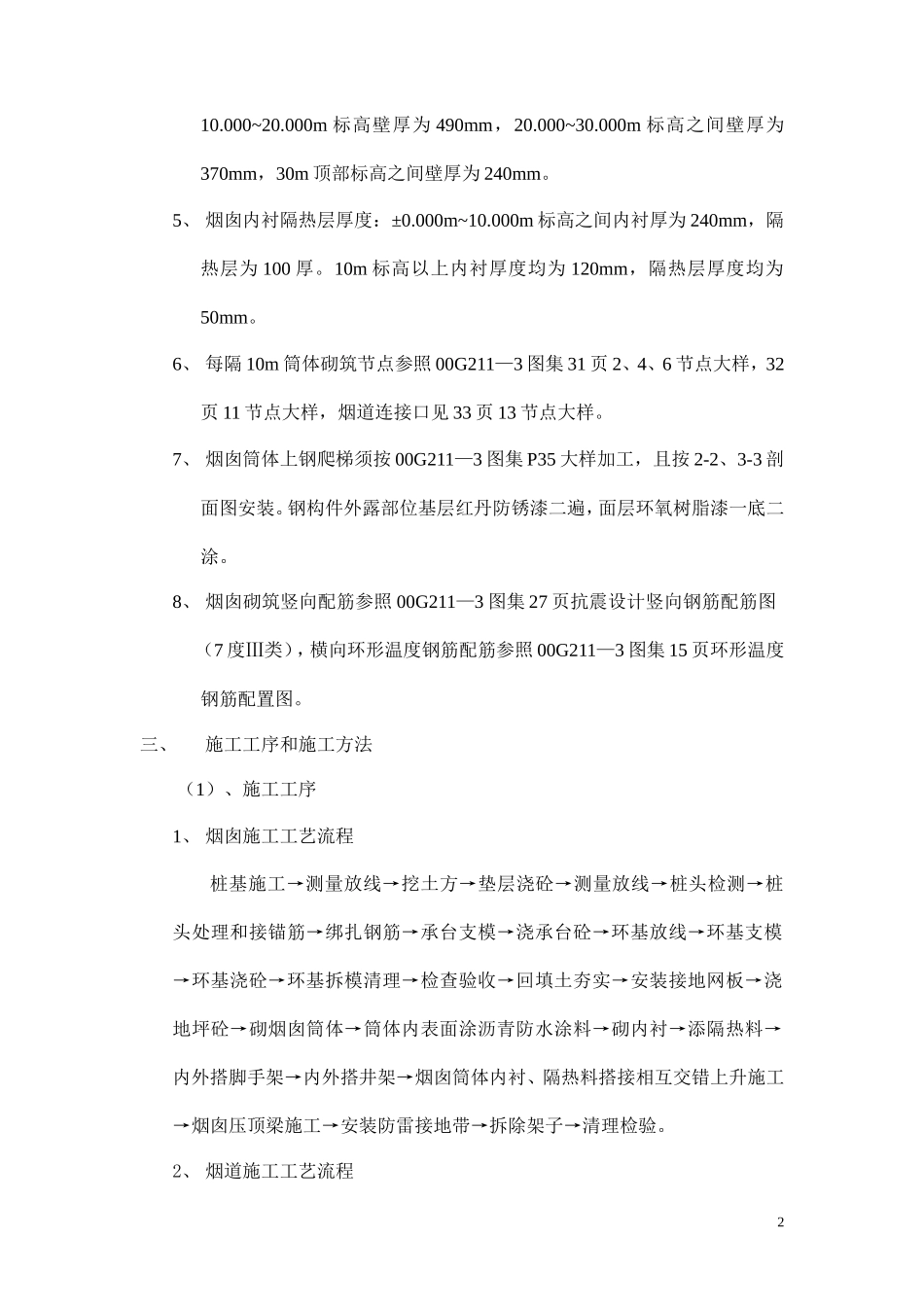

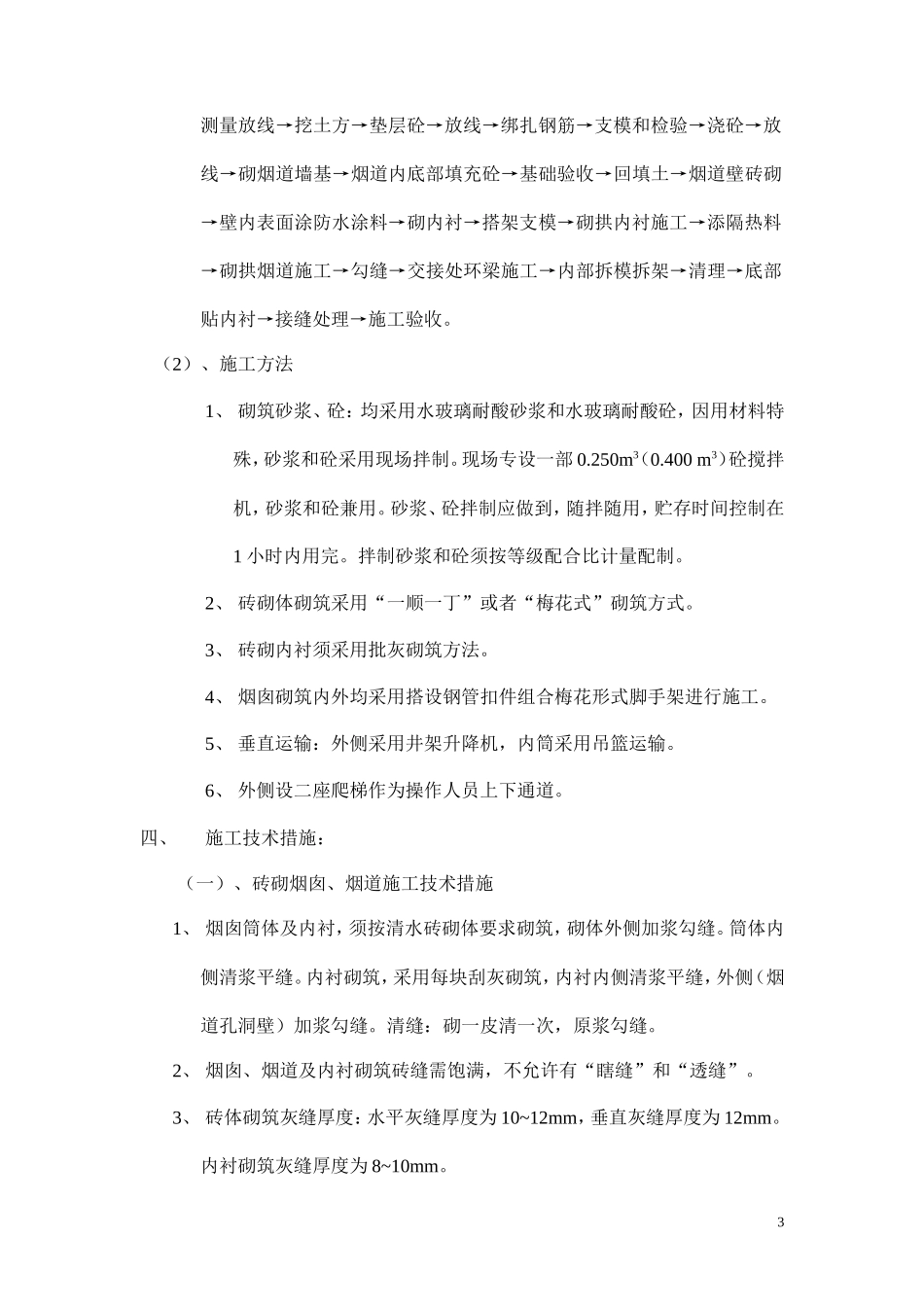

烟囱烟道施工方案一、概况：烟囱和烟道是本工程建设工程中的一个构筑物工程项目，本项目工程布置于一期建设工程范围内，是个砖砌体构筑物，其设计标高±0.000m，相当于绝对标高 3.300m，与室内外标高相差 300mm。 烟囱的编号 50/2.0—0.7—400，即烟囱高度 50m，顶部口内径为 2.0m，基本风压为 0.7KN/㎡。基础为桩基，桩采用预制钢筋砼方桩，规格型号为 JAZHb—235—1111C，共计 26 根桩。桩顶标高-2.5m，烟囱承台底标高为-2.6m。 烟道基础为筏板基础，厚度为 300mm。基础底标高为-1.3m，烟道纵向设置5 个进烟口，烟道端部设一个出灰口。烟道顶部为半圆拱顶。烟道基础须置于老土上（即为层土质）如果超深采用 C15 砼填充。二、施工技术要求：烟囱、烟道施工参照 00G211—3 图集。施工技术要求如下：1、 烟囱、烟道的筒壁砖砌体，采用 MU10 机制粘土砖，砌筑砂浆采用 M7.5水泥混合砂浆。2、 根据业主及设计院要求燃煤含硫量为 3~4%，烟囱、烟道内衬须采取防腐措施。（1）、内衬砌筑材料：砖采用机制粘土砖，等级为 MU10，砌筑砂浆采用水玻璃耐酸砂浆。（2）、隔热材料采用岩棉板，容重量小于 2.0KN/m3。（3）、烟囱、烟道的圈梁砼采用水玻璃耐酸砼。（4）、烟囱、烟道筒壁内表面应涂刷 2mm 厚沥青防腐层。3、 烟囱筒身外表面坡度均为 2.5%4、 烟 囱 、 烟 体 壁 厚 ： ±0.000m~10.000m 标 高 之 间 壁 厚 为 620mm ， 110.000~20.000m 标高壁厚为 490mm，20.000~30.000m 标高之间壁厚为370mm，30m 顶部标高之间壁厚为 240mm。5、 烟囱内衬隔热层厚度：±0.000m~10.000m 标高之间内衬厚为 240mm，隔热层为 100 厚。10m 标高以上内衬厚度均为 120mm，隔热层厚度均为50mm。6、 每隔 10m 筒体砌筑节点参照 00G211—3 图集 31 页 2、4、6 节点大样，32页 11 节点大样，烟道连接口见 33 页 13 节点大样。7、 烟囱筒体上钢爬梯须按 00G211—3 图集 P35 大样加工，且按 2-2、3-3 剖面图安装。钢构件外露部位基层红丹防锈漆二遍，面层环氧树脂漆一底二涂。8、 烟囱砌筑竖向配筋参照 00G211—3 图集 27 页抗震设计竖向钢筋配筋图（7 度Ⅲ类），横向环形温度钢筋配筋参照 00G211—3 图集 15 页环形温度钢筋配置图。三、施工工序和施工方法（1）、施工工序1、 烟囱施工工艺流程桩基施工→测量放线→挖土方→垫层浇砼→测量放线→桩头检测→桩头处理和接锚筋→绑扎钢筋→承台支模→浇承台砼→环基放线→环基支模→环基浇砼→环基拆模清理→检查验收→回填土夯实→安装接地网板→浇地坪砼→砌烟囱筒体→筒体内表面涂沥青防水涂料→砌内衬→添隔热料→内外搭脚手架→内外搭井架→烟囱筒体内衬、隔热料搭接相互交错上升施工→烟囱压顶梁施工→安装防雷接地带→拆除架子→清理检验。2、 烟道施工工艺流程 2测量放线→挖土方→垫层砼→放线→绑扎钢筋→支模和检验→浇砼→放线→砌烟道墙基→烟道内底部填充砼→基础验收→回填土→烟道壁砖砌→壁内表面涂防水涂料→砌内衬→搭架支模→砌拱内衬施工→添隔热料→砌拱烟道施工→勾缝→交接处环梁施工→内部拆模拆架→清理→底部贴内衬→接缝处理→施工验收。 （2）、施工方法1、 砌筑砂浆、砼：均采用水玻璃耐酸砂浆和水玻璃耐酸砼，因用材料特殊，砂浆和砼采用现场拌制。现场专设一部 0.250m3（0.400 m3）砼搅拌机，砂浆和砼兼用。砂浆、砼拌制应做到，随拌随用，贮存时间控制在1 小时内用完。拌制砂浆和砼须按等级配合比计量配制。2、 砖砌体砌筑采用“一顺一丁”或者“梅花式”砌筑方式。3、 砖砌内衬须采用批灰砌筑方法。4、 烟囱砌筑内外均采用搭设钢管扣件组合梅花形式脚手架进行施工。5、 垂直运输：外侧采用井架升降机，内筒采用吊篮运输。6、 外侧设二座爬梯作为操作人员上下通道。四、施工技术措施：（一）、砖砌烟囱、烟道施工技术措施1、 烟囱筒体及内衬，须按清水砖砌体要求砌筑，砌体外侧加浆勾缝。筒体内侧清浆平缝。内衬砌筑，采用每块刮灰砌筑，内衬内侧清浆平缝，外侧（烟道孔洞壁）加浆勾缝。清缝：砌一皮清一次，原浆勾...
