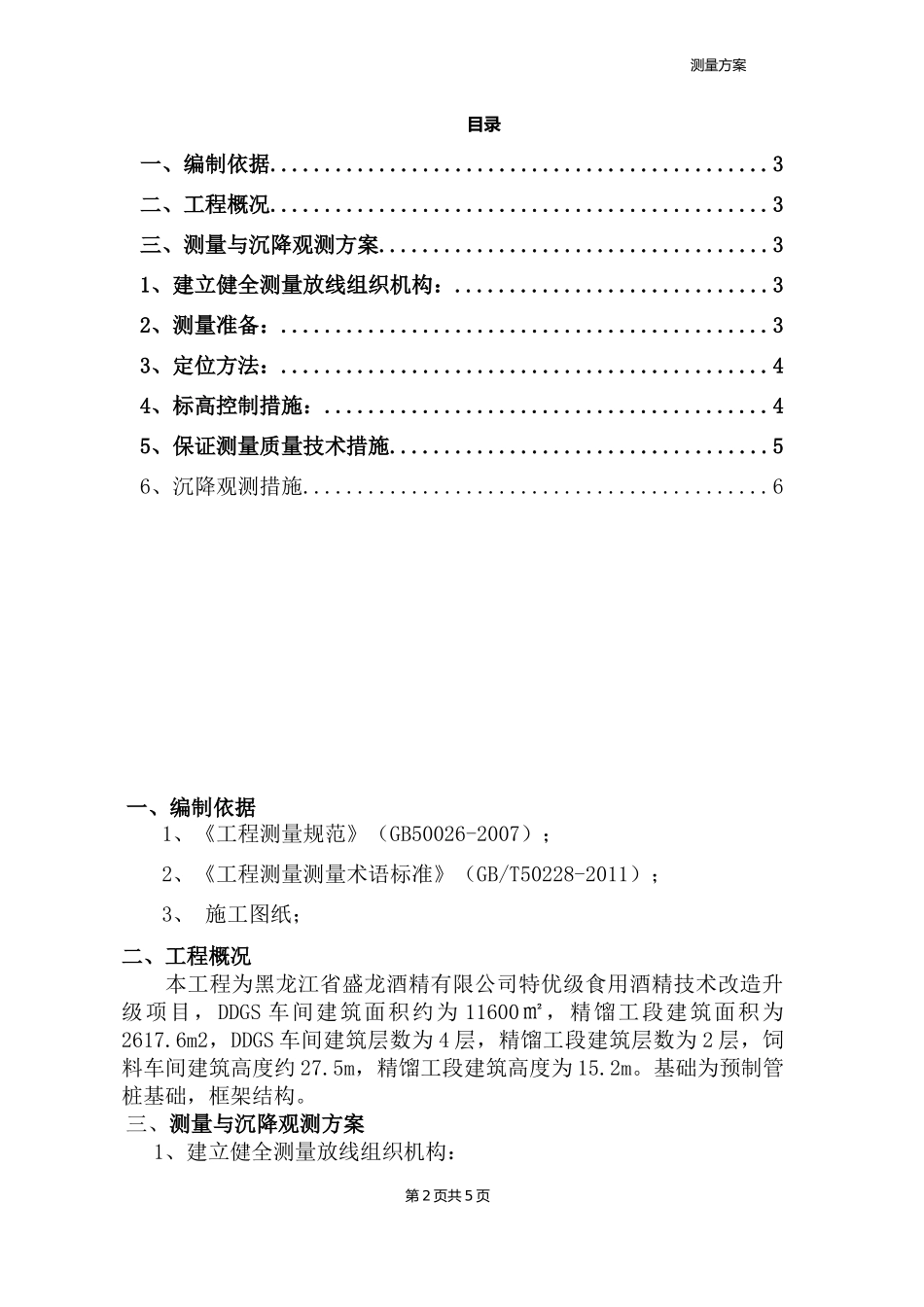

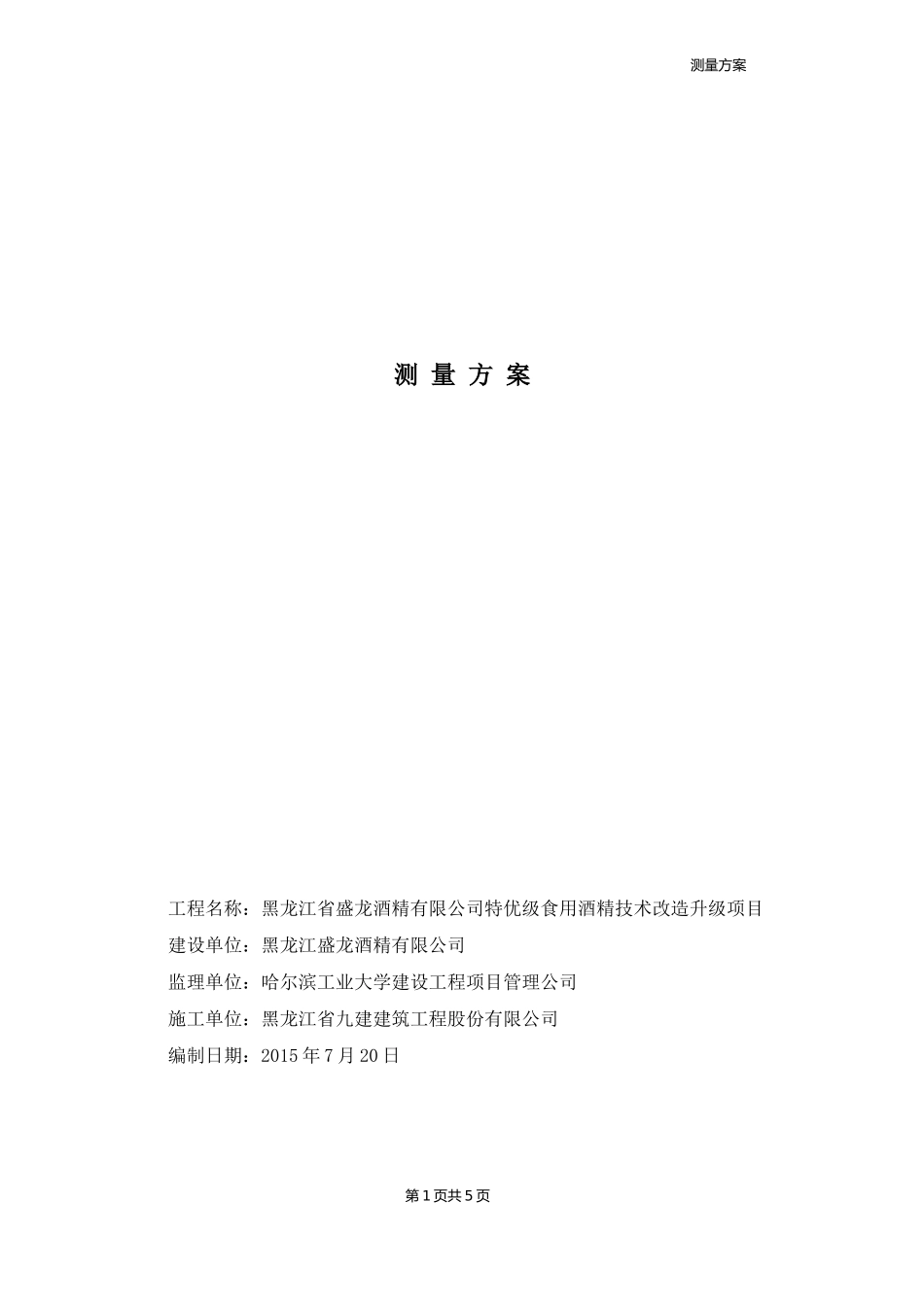

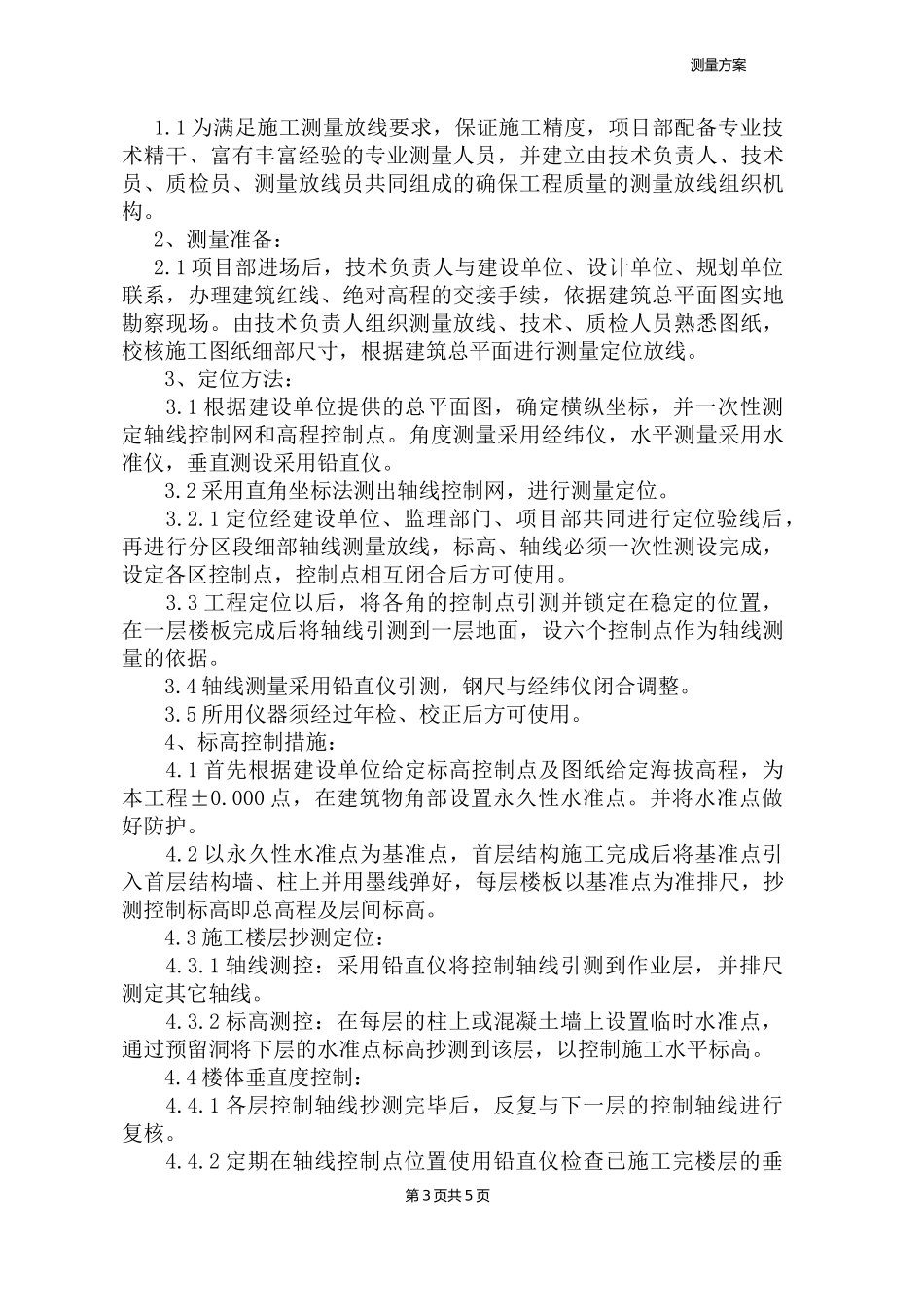

测量方案测 量 方 案 工程名称：黑龙江省盛龙酒精有限公司特优级食用酒精技术改造升级项目 建设单位：黑龙江盛龙酒精有限公司 监理单位：哈尔滨工业大学建设工程项目管理公司 施工单位：黑龙江省九建建筑工程股份有限公司 编制日期：2015 年 7 月 20 日第 1 页共 5 页 测量方案目录一、编制依据..............................................3二、工程概况..............................................3三、测量与沉降观测方案....................................31、建立健全测量放线组织机构：.............................32、测量准备：.............................................33、定位方法：.............................................44、标高控制措施：.........................................45、保证测量质量技术措施...................................56、沉降观测措施...........................................6一、编制依据 1、《工程测量规范》（GB50026-2007）； 2、《工程测量测量术语标准》（GB/T50228-2011）； 3、 施工图纸；二、工程概况 本工程为黑龙江省盛龙酒精有限公司特优级食用酒精技术改造升级项目，DDGS 车间建筑面积约为 11600㎡，精馏工段建筑面积为2617.6m2，DDGS 车间建筑层数为 4 层，精馏工段建筑层数为 2 层，饲料车间建筑高度约 27.5m，精馏工段建筑高度为 15.2m。基础为预制管桩基础，框架结构。三、测量与沉降观测方案 1、建立健全测量放线组织机构：第 2 页共 5 页 测量方案 1.1 为满足施工测量放线要求，保证施工精度，项目部配备专业技术精干、富有丰富经验的专业测量人员，并建立由技术负责人、技术员、质检员、测量放线员共同组成的确保工程质量的测量放线组织机构。 2、测量准备： 2.1 项目部进场后，技术负责人与建设单位、设计单位、规划单位联系，办理建筑红线、绝对高程的交接手续，依据建筑总平面图实地勘察现场。由技术负责人组织测量放线、技术、质检人员熟悉图纸，校核施工图纸细部尺寸，根据建筑总平面进行测量定位放线。 3、定位方法： 3.1 根据建设单位提供的总平面图，确定横纵坐标，并一次性测定轴线控制网和高程控制点。角度测量采用经纬仪，水平测量采用水准仪，垂直测设采用铅直仪。 3.2 采用直角坐标法测出轴线控制网，进行测量定位。 3.2.1 定位经建设单位、监理部门、项目部共同进行定位验线后，再进行分区段细部轴线测量放线，标高、轴线必须一次性测设完成，设定各区控制点，控制点相互闭合后方可使用。 3.3 工程定位以后，将各角的控制点引测并锁定在稳定的位置，在一层楼板完成后将轴线引测到一层地面，设六个控制点作为轴线测量的依据。 3.4 轴线测量采用铅直仪引测，钢尺与经纬仪闭合调整。 3.5 所用仪器须经过年检、校正后方可使用。 4、标高控制措施： 4.1 首先根据建设单位给定标高控制点及图纸给定海拔高程，为本工程±0.000 点，在建筑物角部设置永久性水准点。并将水准点做好防护。 4.2 以永久性水准点为基准点，首层结构施工完成后将基准点引入首层结构墙、柱上并用墨线弹好，每层楼板以基准点为准排尺，抄测控制标高即总高程及层间标高。 4.3 施工楼层抄测定位： 4.3.1 轴线测控：采用铅直仪将控制轴线引测到作业层，并排尺测定其它轴线。 4.3.2 标高测控：在每层的柱上或混凝土墙上设置临时水准点，通过预留洞将下层的水准点标高抄测到该层，以控制施工水平标高。 4.4 楼体垂直度控制： 4.4.1 各层控制轴线抄测完毕后，反复与下一层的控制轴线进行复核。 4.4.2 定期在轴线控制点位置使用铅直仪检查已施工完楼层的垂第 3 页共 5 页 测量方案直度。 4.4.3 定期采用经纬仪远距离对楼体进行垂直度监控。 4.5 外装饰抄测： 4.5.1 依据楼体内水平、垂直控制线向外排尺，在窗口处弹出水平及垂直通线。 4.5.2 在窗口两侧窗膀上弹出竖向垂直线，以此定位外墙装饰面的成活距离，达到有效控制外饰面的竖向垂直度。 5、保证测量质量技术措施 5.1 测量使用的仪器要按时进行校核，必须为...
