建筑工业化和施工工艺

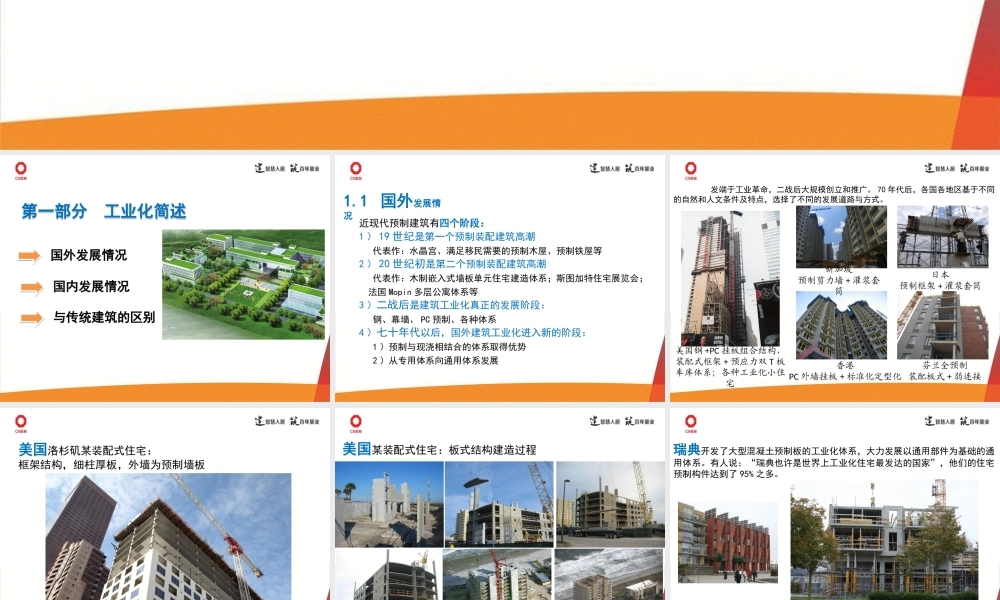

目录 CONTENTS目录 CONTENTS①工业化简述②装配式结构 ③施工 + 质控第一部分 工业化简述国外发展情况国内发展情况与传统建筑的区别近现代预制建筑有四个阶段：1 ） 19 世纪是第一个预制装配建筑高潮 代表作：水晶宫、满足移民需要的预制木屋、预制铁屋等2 ） 20 世纪初是第二个预制装配建筑高潮 代表作：木制嵌入式墙板单元住宅建造体系；斯图加特住宅展览会； 法国 Mopin 多层公寓体系等3 ）二战后是建筑工业化真正的发展阶段： 钢、幕墙、 PC 预制、各种体系4 ）七十年代以后，国外建筑工业化进入新的阶段： 1 ）预制与现浇相结合的体系取得优势 2 ）从专用体系向通用体系发展1.1 国外发展情况美国钢 +PC 挂板组合结构，装配式框架 + 预应力双 T 板车库体系；各种工业化小住宅新加坡预制剪力墙 + 灌浆套筒香港PC 外墙挂板 + 标准化定型化日本预制框架 + 灌浆套筒芬兰全预制装配板式 + 弱连接 发端于工业革命，二战后大规模创立和推广。 70 年代后，各国各地区基于不同的自然和人文条件及特点，选择了不同的发展道路与方式。5of5北京市建筑设计研究院有限公司BEIJING INSTITUTE OF ARCHITECTURAL DESIGN美国洛杉矶某装配式住宅：框架结构，细柱厚板，外墙为预制墙板6of6北京市建筑设计研究院有限公司BEIJING INSTITUTE OF ARCHITECTURAL DESIGN美国某装配式住宅：板式结构建造过程瑞典开发了大型混凝土预制板的工业化体系，大力发展以通用部件为基础的通用体系。有人说：“瑞典也许是世界上工业化住宅最发达的国家”，他们的住宅预制构件达到了 95% 之多。瑞典建筑工业化特点：1 ）在完善的标准体系基础上发展通用部件；2 ）模数协调形成“瑞典工业标准”（ SIS ），实现了部品尺寸、对接尺寸的标准化与系列化。法国是世界上推行建筑工业化最早的国家之一。走过了一条以全装配式大板和工具式模板现浇工艺为标准的建筑工业化的道路。特点：一是以推广“构造体系” ；二是推行构件生产与施工分离的原则，发展面向全行业的通用构配件的商品生产。法国巴黎 28 套公寓楼日本通过立法和认定制度大力推广住宅产业化： 六七十年代出台的《建筑基准法》成为日本大规模推行产业化的节点。 70 年代设立了“工业化住宅质量管理优良工厂认定制度”，这一时期采用产业化方式生产的住宅占竣工住宅总数的 10%左右。 80 年代中期设立了“工业化住宅性能认定制度”，采用产业化方式生产的住宅占竣工住宅总数的 15%~20% ，住宅质量和性能明显提高。到 90 年代采用产业化方式生产的住宅占竣工住宅总数的 25%~28% 。 日本住宅产业化的重要成就之一是KSI 体系住宅1 ） 向长寿命居住和绿色住宅产业化方向发展 2 ） 从闭锁体系向开放体系发展3 ） 从湿体系向干体系发展，现在又广泛采用现浇和预制装配相结合的体系4 ） 从只强调结构预制向结构预制和内装系统化集成的方向发展5 ） 更加强调信息化的管理6 ） 更加与保障性基本住房需求建设结合国外此类住宅主要技术趋势 20 世纪 50 年代：开创（主要是前苏联技术）20 世纪 60~80 年代：发展20 世纪 90 年代：低潮 传统装配式建筑存在问题： （ 1 ） 建筑功能 / 使用功能：户型单一、渗漏、不保温、不节能，标准低、质量差 （ 2 ）结构问题：抗震性能等 （ 3 ）效率与成本：与现浇结构相比无优势21 世纪 10 年代：恢复、发展、创新1.2 国内发展情况近年来，我国多家科研单位、高校等对装配整体式混凝土结构技术进行了广泛的研究。随着研究的深入以及对国外先进技术、成熟经验的借鉴，装配整体式混凝土结构在我国多个省市得到了大力推广及应用。目前国家已编制了《装配整体式混凝土结构技术规程》 JGJ1-2014 ，深圳、上海、辽宁、安徽、黑龙江等都已经编制了相应的地方规程。装配式建筑验收方式《装配式混凝土结构技术规程》装配式建筑验收方式《混凝土结构工程施工质量验收规程》1.3 与传统建筑的区别技术体系工业化技术体系传统建筑体系品质高一般工业化方式的材质与 PC 结构在防水、防火、隔音、抗渗、抗震、防裂方...
