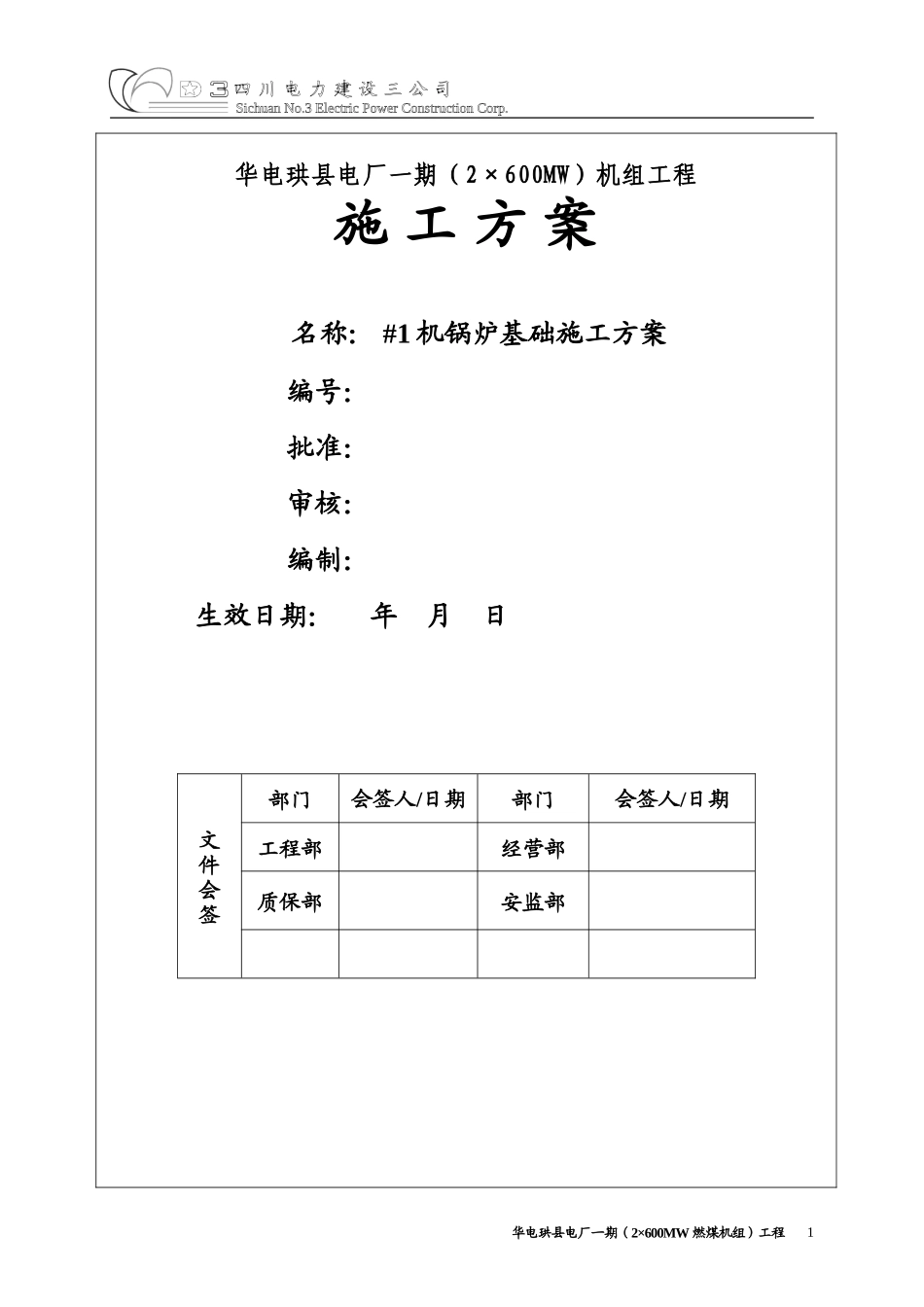

四 川 电 力 建 设 三 公 司Sichuan No.3 Electric Power Construction Corp.华电珙县电厂一期（2×600MW）机组工程施 工 方 案名称： #1 机锅炉基础施工方案 编号： 批准： 审核： 编制： 生效日期： 年 月 日华电珙县电厂一期（2×600MW 燃煤机组）工程1文件会签部门会签人/日期部门会签人/日期工程部经营部质保部安监部四 川 电 力 建 设 三 公 司Sichuan No.3 Electric Power Construction Corp.华电珙县电厂一期 2×600MW 新建工程 #1 机锅炉基础施工方案目 录1、编制依据与说明 2、工程概况 3、施工准备与平面布置4、施工计划 5、施工顺序，主要施工技术措施 6、分项工程施工方法及技术措施7、质量保证措施8、预防混凝土质量通病措施:9、成品及半成品保护措施10、安全文明施工措施11、附表：OSH 危害辨识一览表12、附图华电珙县电厂一期（2×600MW 燃煤机组）工程2四 川 电 力 建 设 三 公 司Sichuan No.3 Electric Power Construction Corp.一、编制依据与说明1.1、编制依据1.1.1 西南电力勘测设计院设计的施工图：《锅炉基础图》(50-F270S-T020604) ；1.1.2 A、C 标段土建施工组织设计；1.1.3 混凝土结构施工质量验收规范 GB50204-2002；1.1.4 《建筑施工手册》第四版； 1.1.5 其它相关图籍资料： 1.2、编制说明1.2.1 本方案按照现有设计资料进行编制,在施工中如发生重大设计变更或牵涉本施工方案中确定的施工方法需要变动时,将另行补充编制施工方案用以指导施工。1.2.2 本方案仅包括#1 机组锅炉基础钢筋混凝土结构部分的施工内容。二、工程概况2.1 锅炉基础位于主厂房除氧煤仓间 D 列外侧，依次为 K1～K6 轴线，全长 50.2 米，横向 B1～B5 轴线，全长 53.7 米。基础设计零米高程为 424.00 米,基础放置在中风化泥岩或沙岩上，埋深-6.15～3.91。设计采用钢筋混凝土台阶形独立大放脚基础，共有 30个独立基础，局部基础采用连梁连接.基础上部共有 DZ-1～DZ-5 基础短柱 40 根，柱顶预埋上部钢架地脚螺栓。基础垫层及换填采用 C10 混凝土，基础及连梁采用 C35 混凝土,基础短柱采用 C40 混凝土；钢筋选用 I 级为 HPB235；II 级为 HRB335。2.2 本工程二次灌浆设计采用高强度微膨胀灌浆料，设计高程为-1.05m 至-1.00m，总厚度为 50mm。2.3、结构施工特点锅炉基础是锅炉区域的重要部位，质量要求非常高。该结构的施工特点是：钢筋制安量大，基础砼量大，其中部分基础混凝土体积超过 600 m3,属于大体积砼，在施工中如何组华电珙县电厂一期（2×600MW 燃煤机组）工程3四 川 电 力 建 设 三 公 司Sichuan No.3 Electric Power Construction Corp.织施工大体积砼及如何控制大体积砼的温度变形缝是本工程的关键所在。2.5 本工程主要实物工程量：混凝土：3200 m3 钢筋： 375t高强度微膨胀灌浆料：8 m3 预埋铁件:20 t 三、施工准备与平面布置3.1 施工用电根据主厂房施工用电总体规划,由已布置的二级配电箱拉引至各个施工用电点。3.2 施工用水施工用水点从总水管接入,引至锅炉区域，支管管径 48mm；再分别用塑料软管引至各个施工用水点。3.4 施工道路在基础施工时,厂区施工道路未完全形成,本工程中要将已建厂区施工道路引至施工区域。3.5 施工平面布置及施工材料转运现场水平运输配备一辆 8t 平板车及一辆 1t 拖拉机。上下基坑通道及材料堆放布置详见施工平面布置图。3.6 技术准备1）熟悉设计图纸，进行图纸交底会审，报送材料计划，并由专职翻样员进行钢筋 、模板翻样出具料单，经审核后下发班组施工；2）编制施工方案，科学、合理组织施工，并根据工程特点对各个分项的施工方法阐释，尤其是大体积砼的施工和温度控制进行详细描述，编制完成后项目部各部门进行会签，最后报监理、业主审批后依照执行。3）对各个班组进行技术交底，要求内容详细、通俗易懂，对施工中的重点、容易出现问题的方面要重点强调，班组必须在接受交底后才能开始施工。4）技术人员必须随现场施工全过程值班，对施工过程中出现的问题及时解决。四、施工计划4.1 ...
