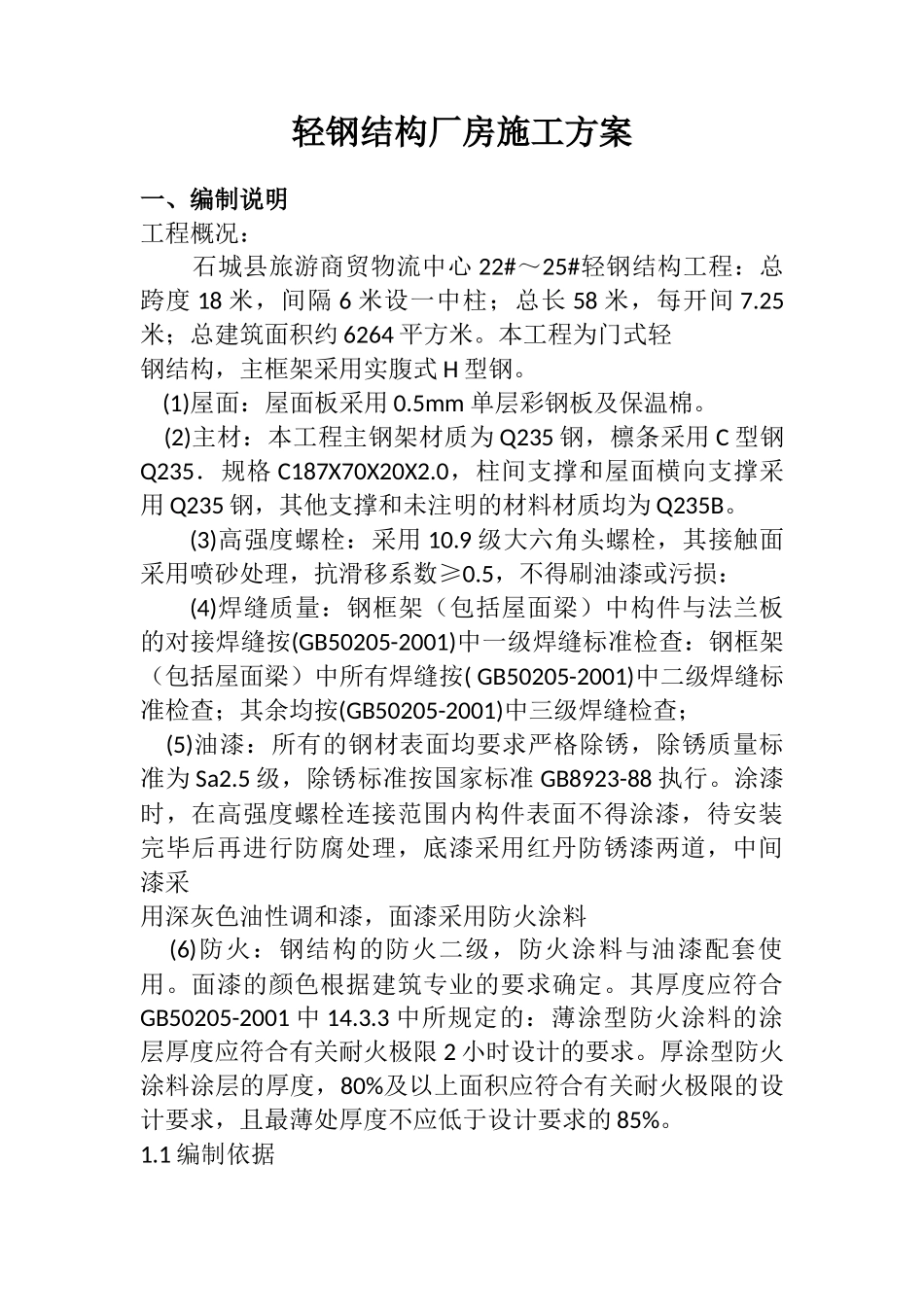

轻钢结构厂房施工方案

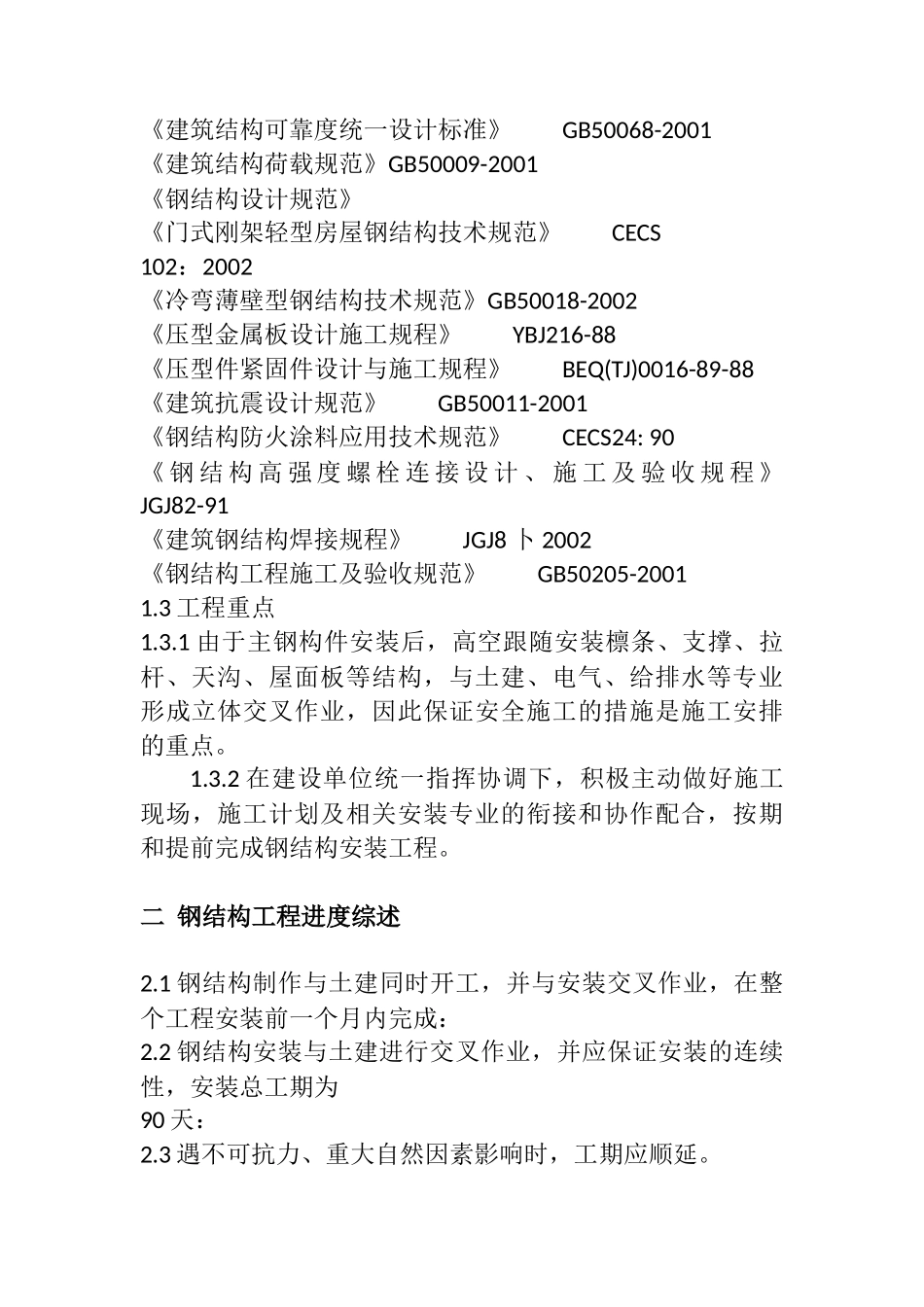

轻钢结构厂房施工方案一、编制说明工程概况： 石城县旅游商贸物流中心 22#～25#轻钢结构工程：总跨度 18 米，间隔 6 米设一中柱；总长 58 米，每开间 7.25米；总建筑面积约 6264 平方米。本工程为门式轻钢结构，主框架采用实腹式 H 型钢。 (1)屋面：屋面板采用 0.5mm 单层彩钢板及保温棉。 (2)主材：本工程主钢架材质为 Q235 钢，檩条采用 C 型钢Q235．规格 C187X70X20X2.0，柱间支撑和屋面横向支撑采用 Q235 钢，其他支撑和未注明的材料材质均为 Q235B。(3)高强度螺栓：采用 10.9 级大六角头螺栓，其接触面采用喷砂处理，抗滑移系数≥0.5，不得刷油漆或污损：(4)焊缝质量：钢框架（包括屋面梁）中构件与法兰板的对接焊缝按(GB50205-2001)中一级焊缝标准检查：钢框架（包括屋面梁）中所有焊缝按( GB50205-2001)中二级焊缝标准检查；其余均按(GB50205-2001)中三级焊缝检查； (5)油漆：所有的钢材表面均要求严格除锈，除锈质量标准为 Sa2.5 级，除锈标准按国家标准 GB8923-88 执行。涂漆时，在高强度螺栓连接范围内构件表面不得涂漆，待安装完毕后再进行防腐处理，底漆采用红丹防锈漆两道，中间漆采用深灰色油性调和漆，面漆采用防火涂料 (6)防火：钢结构的防火二级，防火涂料与油漆配套使用。面漆的颜色根据建筑专业的要求确定。其厚度应符合GB50205-2001 中 14.3.3 中所规定的：薄涂型防火涂料的涂层厚度应符合有关耐火极限 2 小时设计的要求。厚涂型防火涂料涂层的厚度，80%及以上面积应符合有关耐火极限的设计要求，且最薄处厚度不应低于设计要求的 85%。1.1 编制依据《建筑结构可靠度统一设计标准》 GB50068-2001《建筑结构荷载规范》GB50009-2001《钢结构设计规范》《门式刚架轻型房屋钢结构技术规范》 CECS102：2002《冷弯薄壁型钢结构技术规范》GB50018-2002《压型金属板设计施工规程》 YBJ216-88《压型件紧固件设计与施工规程》 BEQ(TJ)0016-89-88《建筑抗震设计规范》 GB50011-2001《钢结构防火涂料应用技术规范》 CECS24: 90《 钢 结 构 高 强 度 螺 栓 连 接 设 计 、 施 工 及 验 收 规 程 》 JGJ82-91《建筑钢结构焊接规程》 JGJ8 卜 2002《钢结构工程施工及验收规范》 GB50205-20011.3 工程重点1.3.1 由于主钢构件安装后，高空跟随安装檩条、支撑、拉杆、天沟、屋面板等结构，与土建、电气、给排水等专业形成立体交叉作业，因此保证安全施工的措施是施工安排的重点。1.3.2 在建设单位统一指挥协调下，积极主动做好施工现场，施工计划及相关安装专业的衔接和协作配合，按期和提前完成钢结构安装工程。二 钢结构工程进度综述2.1 钢结构制作与土建同时开工，并与安装交叉作业，在整个工程安装前一个月内完成：2.2 钢结构安装与土建进行交叉作业，并应保证安装的连续性，安装总工期为90 天：2.3 遇不可抗力、重大自然因素影响时，工期应顺延。 注：在建设单位的统一指挥协调下，工程进度的专业配合具体情况 可能作部份调整。三 质量方针及施工管理3.1 质量方针： 坚持以质量为本，不断探索创新，旅工优质工程。3.2 质量承诺： 工程一次交检优良率：70% 工程一次交检合格率：95%3.3 施工管理： 本工程施工管理采用项目经理制的管理方法，下设质检部、安全部、技术部、材料部、财务部等， （见框图）项目经理质检部 安全部 技术部 材料部 财务部钢结构制作车间 钢结构安装队3.4 安全承诺：施工过程中重大安全事故为“零”四 钢结构制造工艺4.1 材料4.1.1 本工程钢构件所采用的钢材，钢材必须具备出厂质量保证书，并经复试合格。4.1.2 钢材未进入车间之前，必须由专人负责逐张检验后方可待用。4.1.3 进入车间施工的材料均应平整、无弯曲、波浪、变形，如存在以上缺陷的材料必须矫正后方可号料。4.1.4 普通螺栓（除注明者外）均为 C 级普通螺栓，螺母及垫圈技术条件应符合《GB5780-86》之规定。高强螺栓均采用 10.9 级大六角高强螺栓，经复试合格方可使用。4.1.5 焊条采用手工焊时，Q345 钢材焊接时的焊条采用 E43型。当采用自动焊接或半自动焊接时，Q345...
