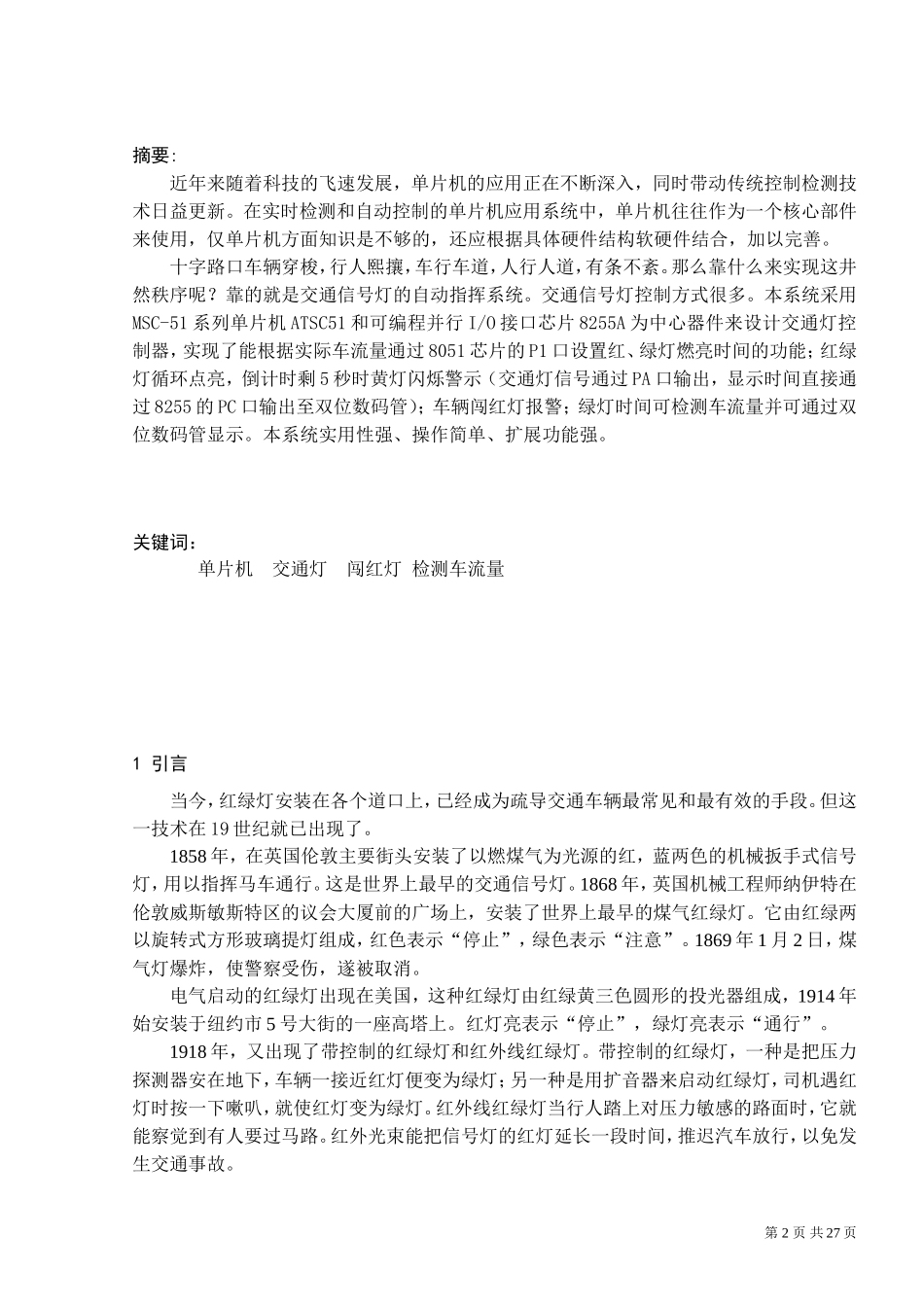

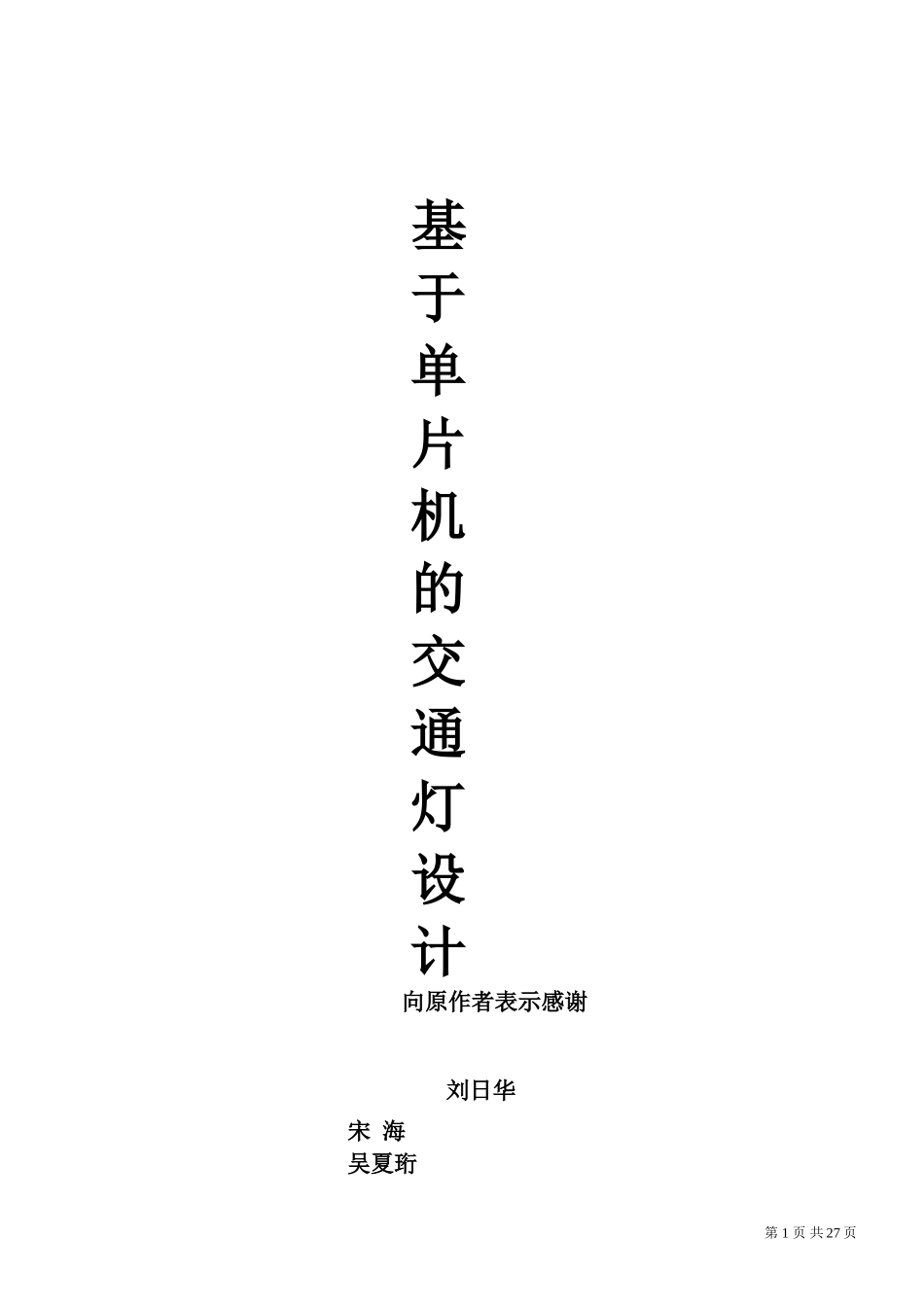

基于单片机的交通灯设计向原作者表示感谢 刘日华 宋 海 吴夏珩 第 1 页 共 27 页摘要:近年来随着科技的飞速发展，单片机的应用正在不断深入，同时带动传统控制检测技术日益更新。在实时检测和自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构软硬件结合，加以完善。十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。那么靠什么来实现这井然秩序呢？靠的就是交通信号灯的自动指挥系统。交通信号灯控制方式很多。本系统采用MSC-51 系列单片机 ATSC51 和可编程并行 I/O 接口芯片 8255A 为中心器件来设计交通灯控制器，实现了能根据实际车流量通过 8051 芯片的 P1 口设置红、绿灯燃亮时间的功能；红绿灯循环点亮，倒计时剩 5 秒时黄灯闪烁警示（交通灯信号通过 PA 口输出，显示时间直接通过 8255 的 PC 口输出至双位数码管）；车辆闯红灯报警；绿灯时间可检测车流量并可通过双位数码管显示。本系统实用性强、操作简单、扩展功能强。 关键词：单片机 交通灯 闯红灯 检测车流量1 引言当今，红绿灯安装在各个道口上，已经成为疏导交通车辆最常见和最有效的手段。但这一技术在 19 世纪就已出现了。1858 年，在英国伦敦主要街头安装了以燃煤气为光源的红，蓝两色的机械扳手式信号灯，用以指挥马车通行。这是世界上最早的交通信号灯。1868 年，英国机械工程师纳伊特在伦敦威斯敏斯特区的议会大厦前的广场上，安装了世界上最早的煤气红绿灯。它由红绿两以旋转式方形玻璃提灯组成，红色表示“停止”，绿色表示“注意”。1869 年 1 月 2 日，煤气灯爆炸，使警察受伤，遂被取消。电气启动的红绿灯出现在美国，这种红绿灯由红绿黄三色圆形的投光器组成，1914 年始安装于纽约市 5 号大街的一座高塔上。红灯亮表示“停止”，绿灯亮表示“通行”。1918 年，又出现了带控制的红绿灯和红外线红绿灯。带控制的红绿灯，一种是把压力探测器安在地下，车辆一接近红灯便变为绿灯；另一种是用扩音器来启动红绿灯，司机遇红灯时按一下嗽叭，就使红灯变为绿灯。红外线红绿灯当行人踏上对压力敏感的路面时，它就能察觉到有人要过马路。红外光束能把信号灯的红灯延长一段时间，推迟汽车放行，以免发生交通事故。第 2 页 共 27 页信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。1968 年，联合国《道路交通和道路标志信号协定》对各种信号灯的含义作了规定。绿灯是通行信号，面对绿灯的车辆可以直行，左转弯和右转弯，除非另一种标志禁止某一种转向。左右转弯车辆都必须让合法地正在路口内行驶的车辆和过人行横道的行人优先通行。红灯是禁行信号，面对红灯的车辆必须在交叉路口的停车线后停车。黄灯是警告信号，面对黄灯的车辆不能越过停车线，但车辆已十分接近停车线而不能安全停车时可以进入交叉路口。2 单片机概述 单片机微型计算机是微型计算机的一个重要分支，也是颇具生命力的机种。单片机微型计算机简称单片机，特别适用于控制领域，故又称为微控制器。 通常，单片机由单块集成电路芯片构成，内部包含有计算机的基本功能部件：中央处理器、存储器和 I/O 接口电路等。因此，单片机只需要和适当的软件及外部设备相结合，便可成为一个单片机控制系统。 单片机经过 1、2、3、3 代的发展，目前单片机正朝着高性能和多品种方向发展，它们的CPU 功能在增强，内部资源在增多，引角的多功能化，以及低电压底功耗。3 芯片简介3.1 MSC-51 芯片简介MCS-51 单片机内部结构 8051 是 MCS-51 系列单片机的典型产品，我们以这一代表性的机型进行系统的讲解。 8051 单片机包含中央处理器、程序存储器(ROM)、数据存储器(RAM)、定时/计数器、并行接口、串行接口和中断系统等几大单元及数据总线、地址总线和控制总线等三大总线，现在我们分别加以说明：·中央处理器： 中央处理器(CPU)是整个单片机的核心部件，是 8 位数据宽度的处理器，能处理8 位二进制数据或代码，CPU 负责控制、指挥和调度整个单元系统协调的工作...
