人体接近监测

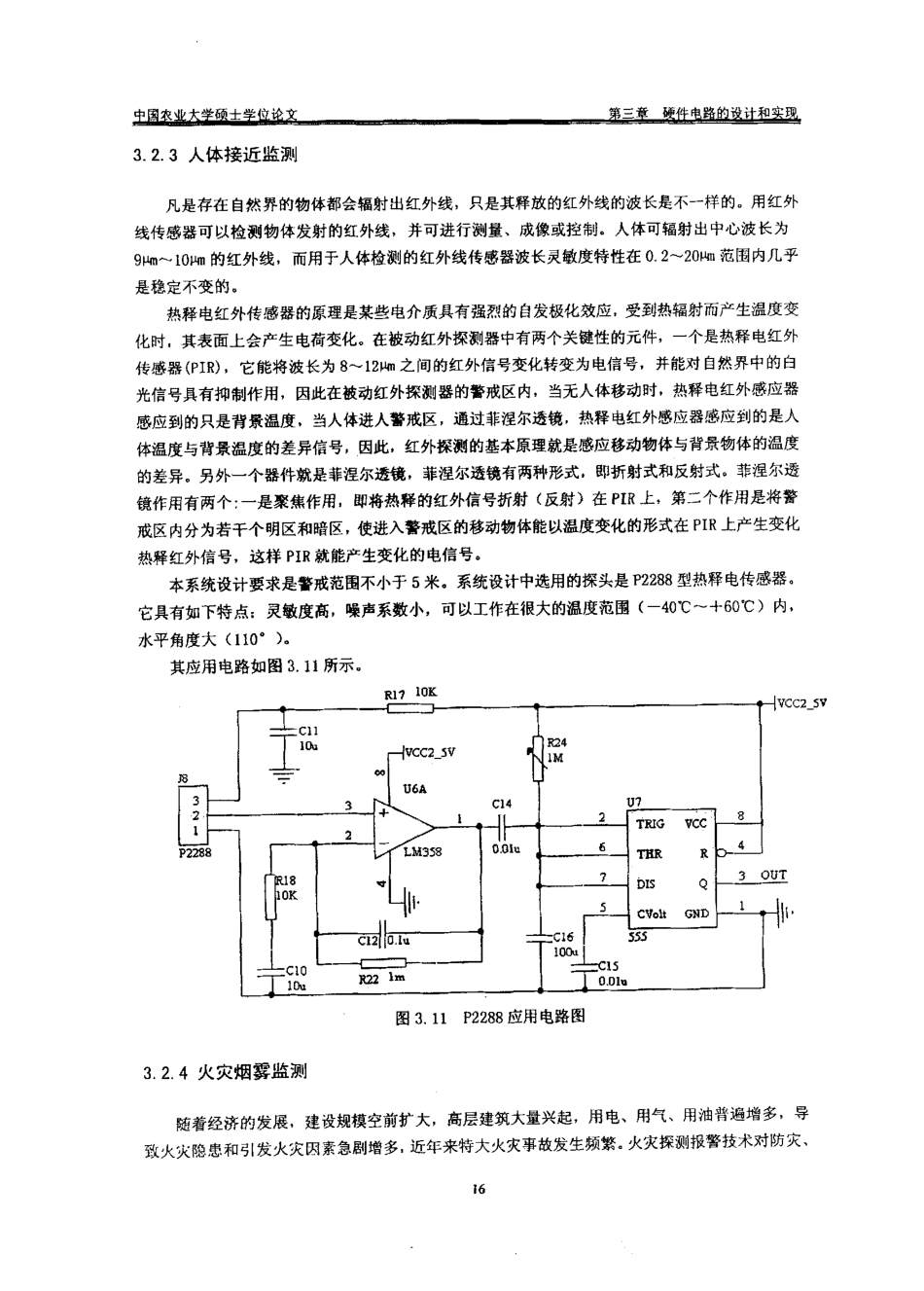

3. 2.3 人体接近监测 凡是存在自然界的物体都会辐射出红外线，只是其释放的红外线的波长是不一样的。用红外线传感器可以检测物体发射的红外线，并可进行测量、成像或控制。人体可辐射出中心波长为9wn- loWn的红外线，而用于人体检测的红外线传感器波长灵敏度特性在0. 2- 20wn范围内几乎是稳定不变的。 热释电红外传感器的原理是某些电介质具有强烈的自发极化效应，受到热辐射而产生温度变化时。其表面上会产生电荷变化。在被动红外探测器中有两个关键性的元件，一个是热释电红外传感器(PIR) ，它能将波长为8^-12wn之间的红外信号变化转变为电信号，并能对自然界中的白光信号具有抑制作用，因此在被动红外探测器的誉戒区内。当无人体移动时，热释电红外感应器感应到的只是背景温度，当人体进人警戒区，通过菲涅尔透镜，热释电红外感应器感应到的是人体温度与背景温度的差异信号，因此。红外探测的基本原理就是感应移动物体与背景物体的温度的差异。另外一个器件就是菲涅尔透镜，菲涅尔透镜有两种形式。即折射式和反射式。菲涅尔透镜作用有两个 一是聚焦作用，即将热释的红外信号折射 (反射) 在PIR上，第二个作用是将警戒区内分为若千个明区和暗区，使进入警戒区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样 PIR就能产生变化的电信号。 本系统设计要求是等戒范围不小于5 米。系统设计中选用的探头是P2288 型热释电传感器。它具有如下特点; 灵敏度高，噪声系数小，可以工作在很大的温度范围 (- 40℃一+ 600C) 内。水平角度大 (1l00 )。其应用电路如图3.11所示.R17 10KR241M子一一U 6 Avcc0 UT!，月}、RQ哪尽18. K 31 C142 +LIM358 G.Olu-a.] clu林、21‘一一气二二二二卜 一 R刀I-0 .0 1. 10加奈图3. 11 P2288应用电路图3.2.4 火灾烟雾监测 随着经济的发展，建设规模空前扩大，高层建筑大量兴起，用电、用气、用油普遍增多，导致火灾隐患和引发火灾因素急剧增多。近年来特大火灾事故发生频繁。火灾探测报警技术对防灾、
