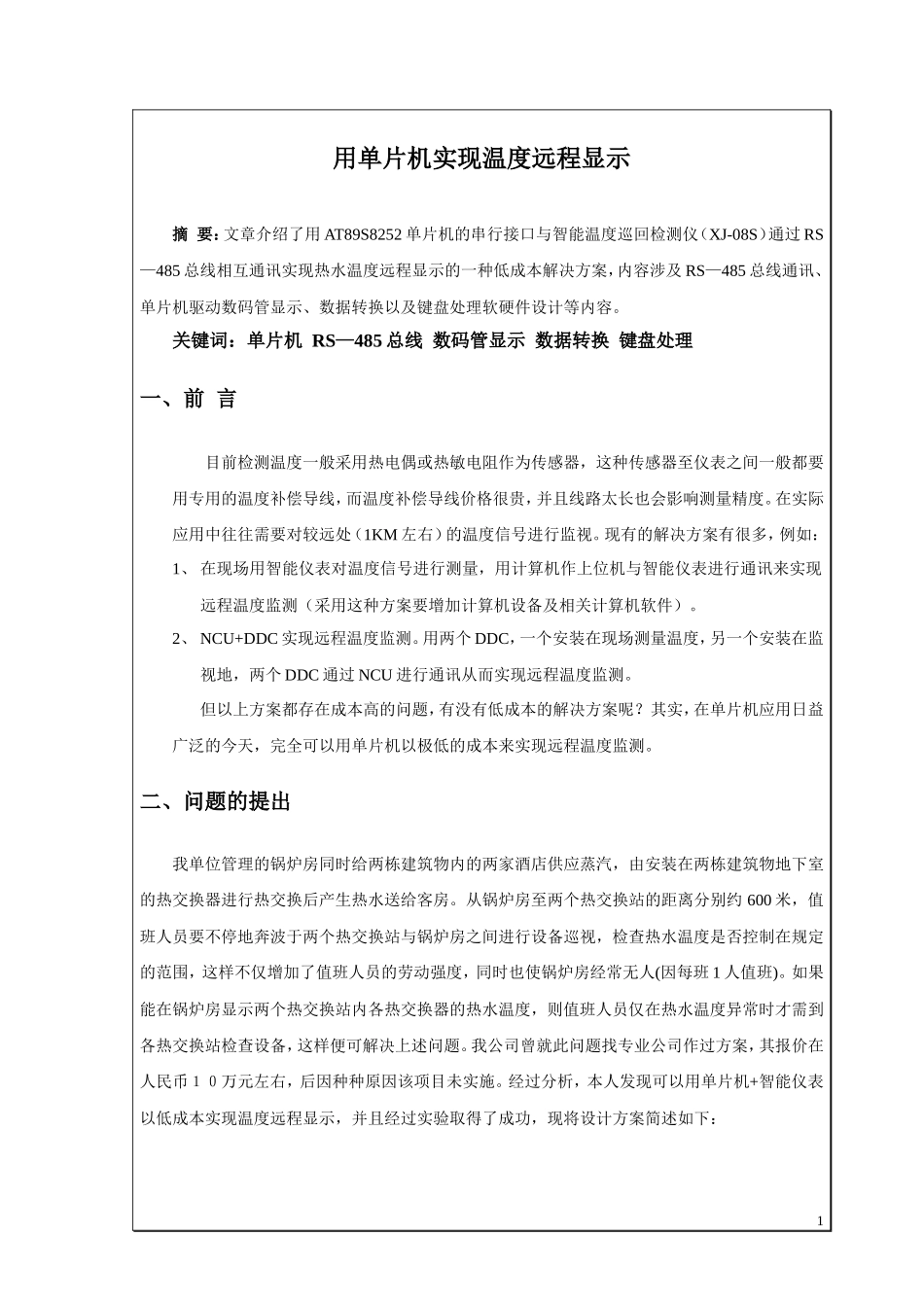

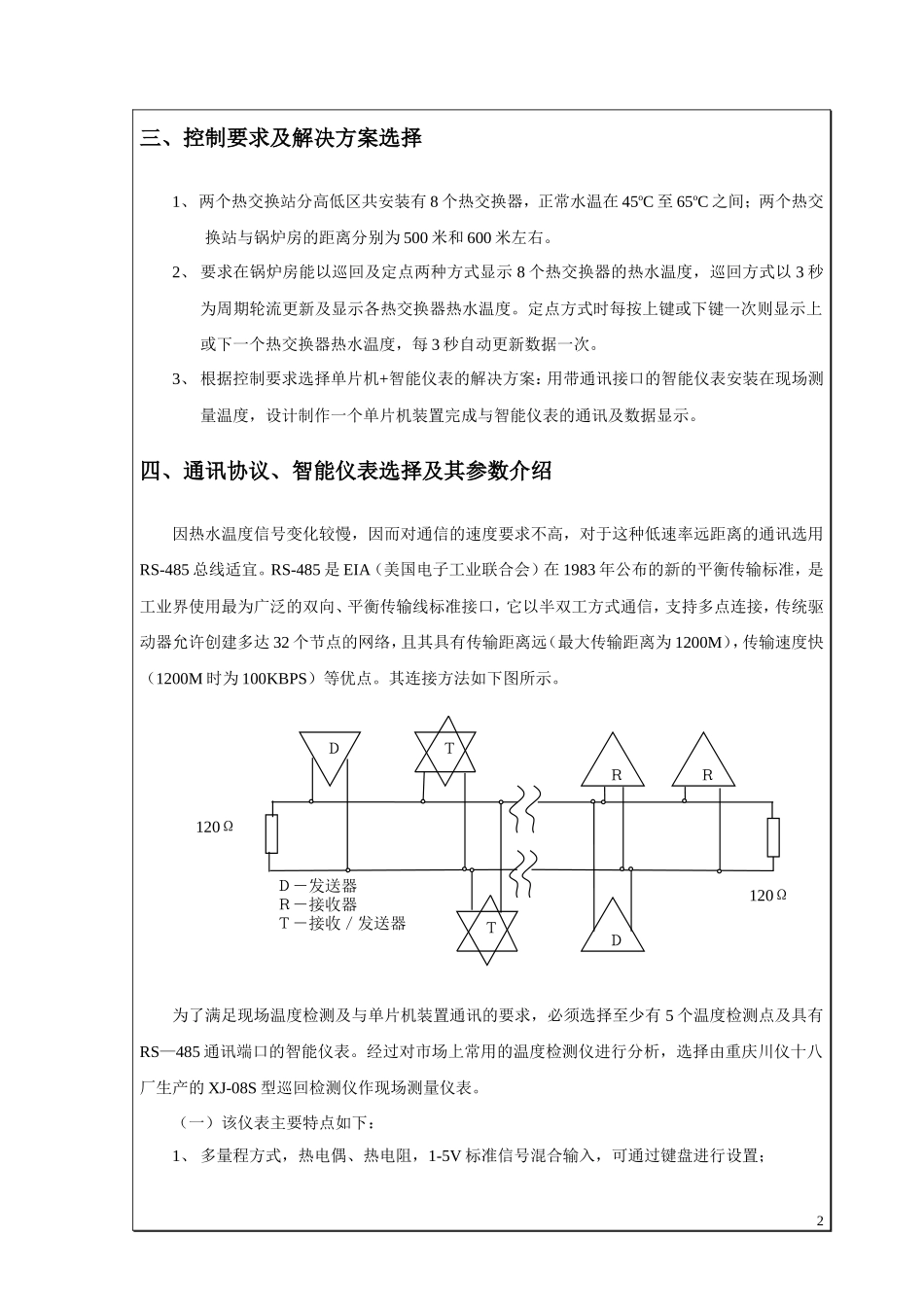

用单片机实现温度远程显示摘 要：文章介绍了用 AT89S8252 单片机的串行接口与智能温度巡回检测仪（XJ-08S）通过 RS—485 总线相互通讯实现热水温度远程显示的一种低成本解决方案，内容涉及 RS—485 总线通讯、单片机驱动数码管显示、数据转换以及键盘处理软硬件设计等内容。关键词：单片机 RS—485 总线 数码管显示 数据转换 键盘处理一、前 言目前检测温度一般采用热电偶或热敏电阻作为传感器，这种传感器至仪表之间一般都要用专用的温度补偿导线，而温度补偿导线价格很贵，并且线路太长也会影响测量精度。在实际应用中往往需要对较远处（1KM 左右）的温度信号进行监视。现有的解决方案有很多，例如：1、 在现场用智能仪表对温度信号进行测量，用计算机作上位机与智能仪表进行通讯来实现远程温度监测（采用这种方案要增加计算机设备及相关计算机软件）。2、 NCU+DDC 实现远程温度监测。用两个 DDC，一个安装在现场测量温度，另一个安装在监视地，两个 DDC 通过 NCU 进行通讯从而实现远程温度监测。但以上方案都存在成本高的问题，有没有低成本的解决方案呢？其实，在单片机应用日益广泛的今天，完全可以用单片机以极低的成本来实现远程温度监测。二、问题的提出我单位管理的锅炉房同时给两栋建筑物内的两家酒店供应蒸汽，由安装在两栋建筑物地下室的热交换器进行热交换后产生热水送给客房。从锅炉房至两个热交换站的距离分别约 600 米，值班人员要不停地奔波于两个热交换站与锅炉房之间进行设备巡视，检查热水温度是否控制在规定的范围，这样不仅增加了值班人员的劳动强度，同时也使锅炉房经常无人(因每班 1 人值班)。如果能在锅炉房显示两个热交换站内各热交换器的热水温度，则值班人员仅在热水温度异常时才需到各热交换站检查设备，这样便可解决上述问题。我公司曾就此问题找专业公司作过方案，其报价在人民币１０万元左右，后因种种原因该项目未实施。经过分析，本人发现可以用单片机+智能仪表以低成本实现温度远程显示，并且经过实验取得了成功，现将设计方案简述如下：1三、控制要求及解决方案选择 1、 两个热交换站分高低区共安装有 8 个热交换器，正常水温在 45oC 至 65oC 之间；两个热交换站与锅炉房的距离分别为 500 米和 600 米左右。2、 要求在锅炉房能以巡回及定点两种方式显示 8 个热交换器的热水温度，巡回方式以 3 秒为周期轮流更新及显示各热交换器热水温度。定点方式时每按上键或下键一次则显示上或下一个热交换器热水温度，每 3 秒自动更新数据一次。3、 根据控制要求选择单片机+智能仪表的解决方案：用带通讯接口的智能仪表安装在现场测量温度，设计制作一个单片机装置完成与智能仪表的通讯及数据显示。四、通讯协议、智能仪表选择及其参数介绍因热水温度信号变化较慢，因而对通信的速度要求不高，对于这种低速率远距离的通讯选用RS-485 总线适宜。RS-485 是 EIA（美国电子工业联合会）在 1983 年公布的新的平衡传输标准，是工业界使用最为广泛的双向、平衡传输线标准接口，它以半双工方式通信，支持多点连接，传统驱动器允许创建多达 32 个节点的网络，且其具有传输距离远（最大传输距离为 1200M），传输速度快（1200M 时为 100KBPS）等优点。其连接方法如下图所示。为了满足现场温度检测及与单片机装置通讯的要求，必须选择至少有 5 个温度检测点及具有RS—485 通讯端口的智能仪表。经过对市场上常用的温度检测仪进行分析，选择由重庆川仪十八厂生产的 XJ-08S 型巡回检测仪作现场测量仪表。（一）该仪表主要特点如下：1、 多量程方式，热电偶、热电阻，1-5V 标准信号混合输入，可通过键盘进行设置；2ＤＴＲＲＴＤＤ－发送器Ｒ－接收器Ｔ－接收／发送器120Ω120Ω2、 最多 8 个测量通道（能测量 8 个温度信号）；3、 采用 RS-485 通讯标准，可将各通道最新数据向上位机传送。3重要的是，该仪表的说明书详细介绍了与该仪表进行数据交换的命令及格式，其通讯协议也相对较简单，这给我们用单片机实现温度远程显示降减低了难度（虽然有 RS-485 端口的仪表很多，但大多没有通讯命令的详...
