第12章 压力钢管制作与安装（78页）

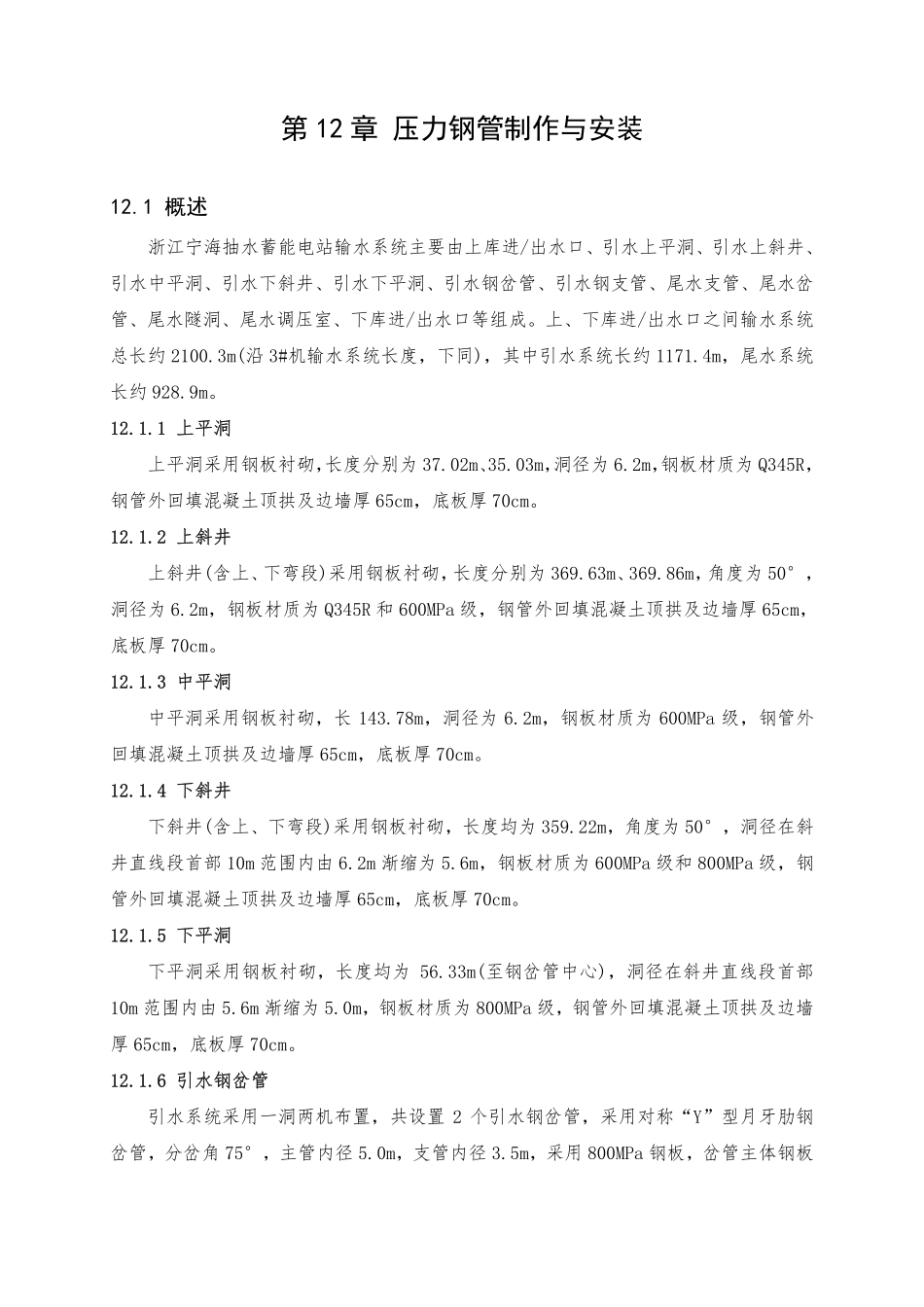

第 12 章 压力钢管制作与安装 12.1 概述 浙江宁海抽水蓄能电站输水系统主要由上库进/出水口、引水上平洞、引水上斜井、引水中平洞、引水下斜井、引水下平洞、引水钢岔管、引水钢支管、尾水支管、尾水岔管、尾水隧洞、尾水调压室、下库进/出水口等组成。上、下库进/出水口之间输水系统总长约 2100.3m(沿 3#机输水系统长度，下同)，其中引水系统长约 1171.4m，尾水系统长约 928.9m。 12.1.1 上平洞 上平洞采用钢板衬砌，长度分别为 37.02m、35.03m，洞径为 6.2m，钢板材质为 Q345R，钢管外回填混凝土顶拱及边墙厚 65cm，底板厚 70cm。 12.1.2 上斜井 上斜井(含上、下弯段)采用钢板衬砌，长度分别为 369.63m、369.86m，角度为 50°，洞径为 6.2m，钢板材质为 Q345R 和 600MPa 级，钢管外...
