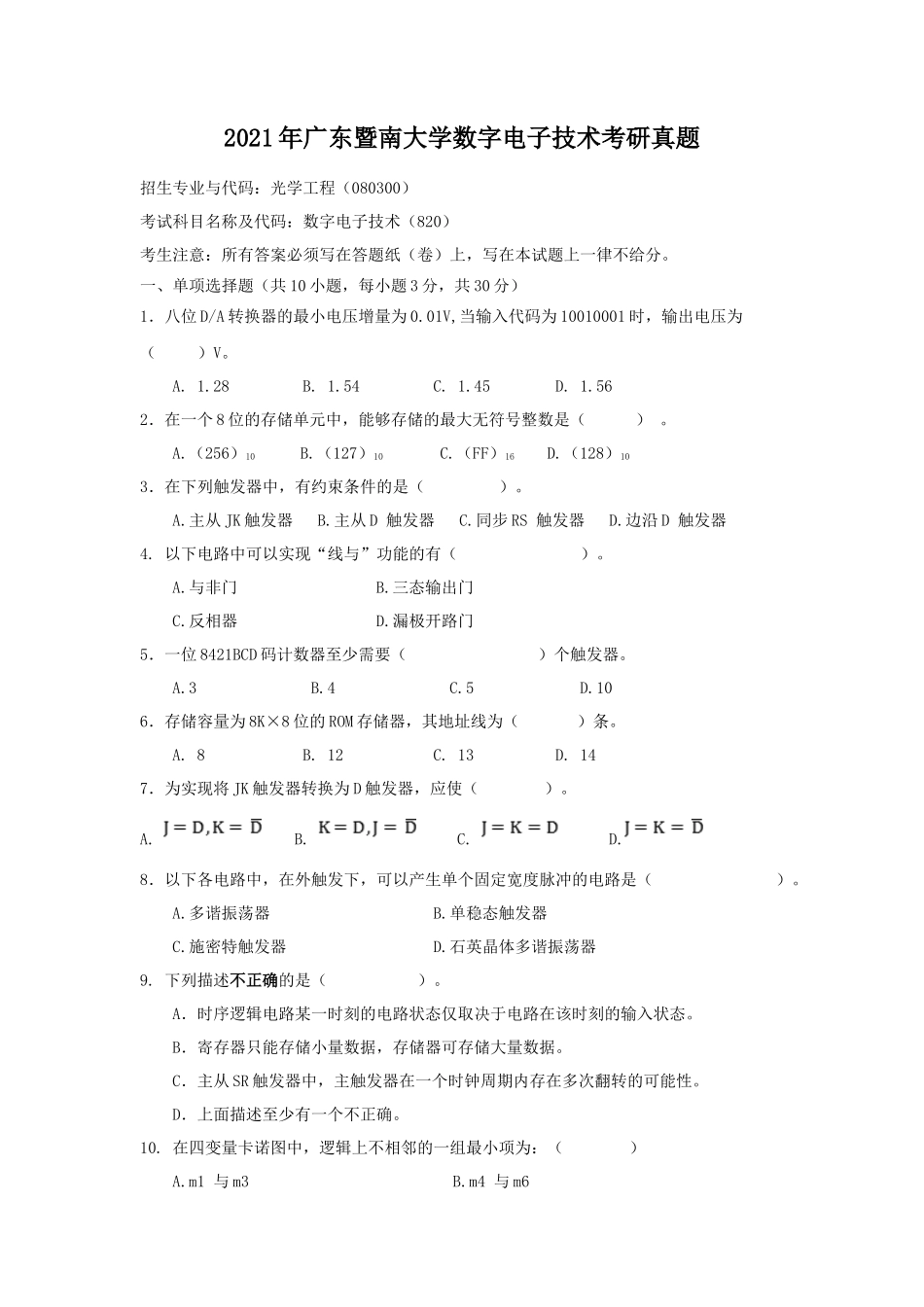

2021年广东暨南大学数字电子技术考研真题

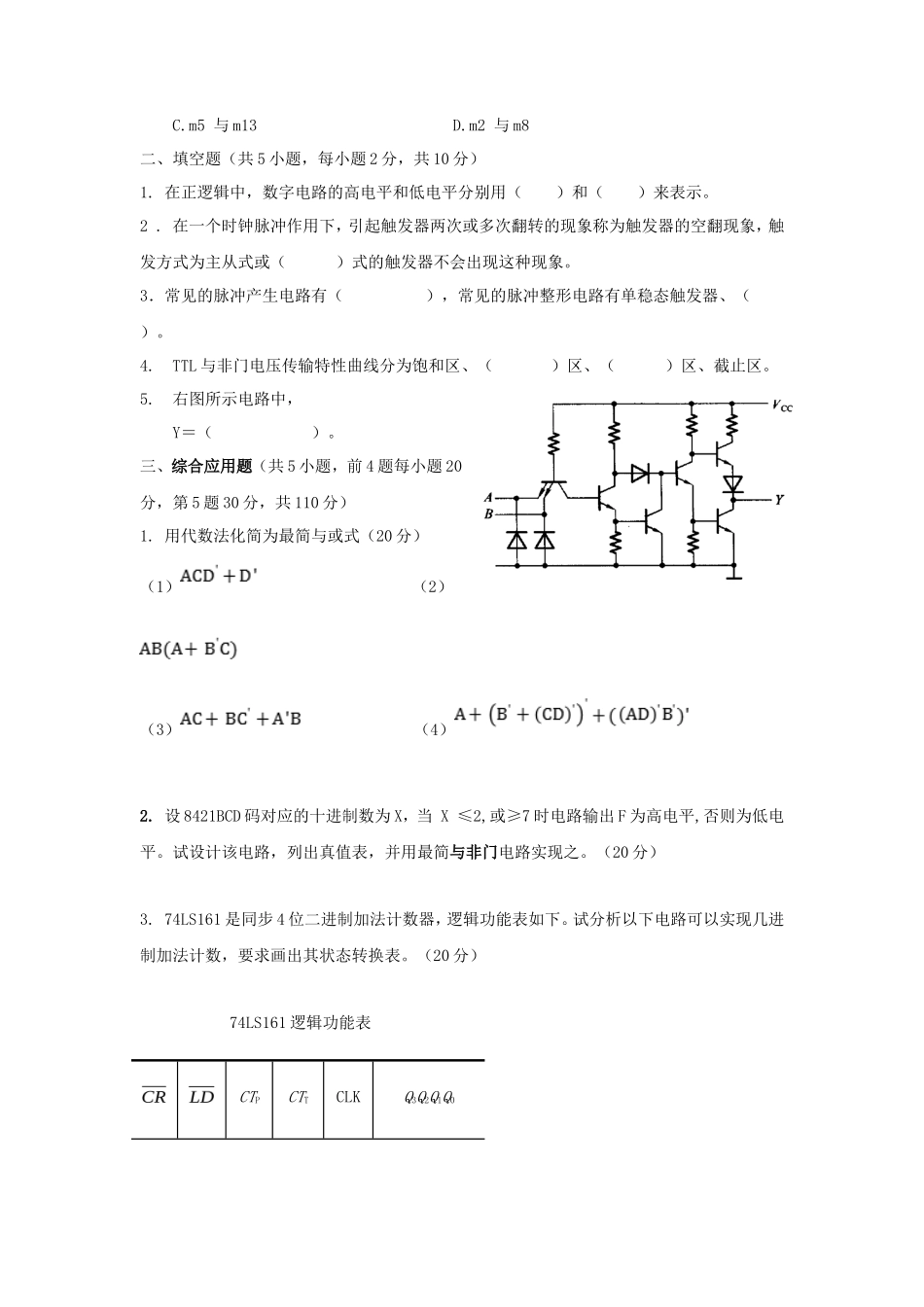

2021 年广东暨南大学数字电子技术考研真题招生专业与代码：光学工程（080300）考试科目名称及代码：数字电子技术（820）考生注意：所有答案必须写在答题纸（卷）上，写在本试题上一律不给分。一、单项选择题（共 10 小题，每小题 3 分，共 30 分）1．八位 D/A 转换器的最小电压增量为 0.01V,当输入代码为 10010001 时，输出电压为（ ）V。 A. 1.28 B. 1.54 C. 1.45 D. 1.562．在一个 8 位的存储单元中，能够存储的最大无符号整数是（ ） 。A.（256）10 B.（127）10 C.（FF）16 D.（128）103．在下列触发器中，有约束条件的是（ ）。A.主从 JK 触发器 B.主从 D 触发器 C.同步 RS 触发器 D.边沿 D 触发器4. 以下电路中可以实现“线与”功能的有（ ）。A.与非门 B.三态输出门 C.反相器 D.漏极开路门5．一位 8421BCD 码计数器至少需要（ ）个触发器。A.3 B.4 C.5 D.106．存储容量为 8K×8 位的 ROM 存储器，其地址线为（ ）条。 A. 8 B. 12 C. 13 D. 14 7．为实现将 JK 触发器转换为 D 触发器，应使（ ）。A. B. C. D.8．以下各电路中，在外触发下，可以产生单个固定宽度脉冲的电路是（ ）。 A.多谐振荡器 B.单稳态触发器 C.施密特触发器 D.石英晶体多谐振荡器9. 下列描述不正确的是（ ）。A．时序逻辑电路某一时刻的电路状态仅取决于电路在该时刻的输入状态。B．寄存器只能存储小量数据，存储器可存储大量数据。C．主从 SR 触发器中，主触发器在一个时钟周期内存在多次翻转的可能性。D．上面描述至少有一个不正确。10. 在四变量卡诺图中，逻辑上不相邻的一组最小项为：（ ） A.m1 与 m3 B.m4 与 m6 C.m5 与 m13 D.m2 与 m8二、填空题（共 5 小题，每小题 2 分，共 10 分）1. 在正逻辑中，数字电路的高电平和低电平分别用（ ）和（ ）来表示。2 . 在一个时钟脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的空翻现象，触发方式为主从式或（ ）式的触发器不会出现这种现象。3．常见的脉冲产生电路有（ ），常见的脉冲整形电路有单稳态触发器、（ ）。4. TTL 与非门电压传输特性曲线分为饱和区、（ ）区、（ ）区、截止区。5. 右图所示电路中，Y＝（ ）。三、综合应用题（共 5 小题，前 4 题每小题 20分，第 5 题 30 分，共 110 分）1. 用代数法化简为最简与或式（20 分）（1） （2）（3） （4）2. 设 8421BCD 码对应的十进制数为 X，当 X ≤2,或≥7 时电路输出 F 为高电平,否则为低电平。试设计该电路，列出真值表，并用最简与非门电路实现之。（20 分）3. 74LS161 是同步 4 位二进制加法计数器，逻辑功能表如下。试分析以下电路可以实现几进制加法计数，要求画出其状态转换表。（20 分） 74LS161 逻辑功能表CTPCTTCLKQ3Q2Q1Q0 （a） （b）4. 下图是一个多功能函数发生器，请问图中的 G1、G2、G3及 G4是什么类型的门电路？试写出当 S3S2S1S0为 0000~1111 等 16 种不同状态时输出 Y 的逻辑函数式。（20 分）01111×0111××0×1×××01×××0 0 0 0D3D2 D1D0Q3Q2Q1Q0Q3Q2Q1Q0加法计数G1G2G3G45. 使用 JK 触发器设计一个串行数据检测器。对它的要求是：连续输入 3 个或 3 个以上的 1时输出为 1，其它情况下输出为 0。（30 分）
