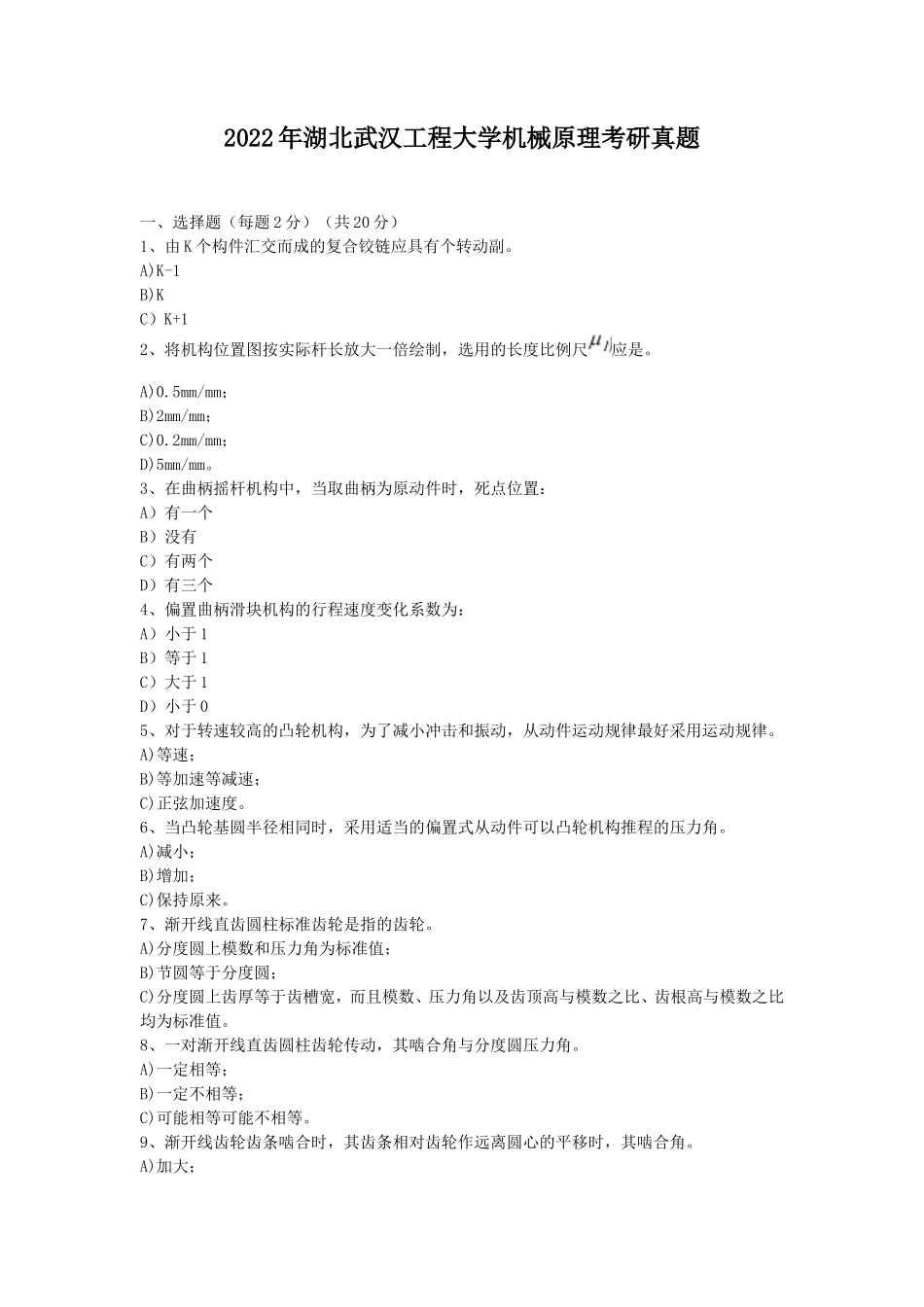

2022年湖北武汉工程大学机械原理考研真题

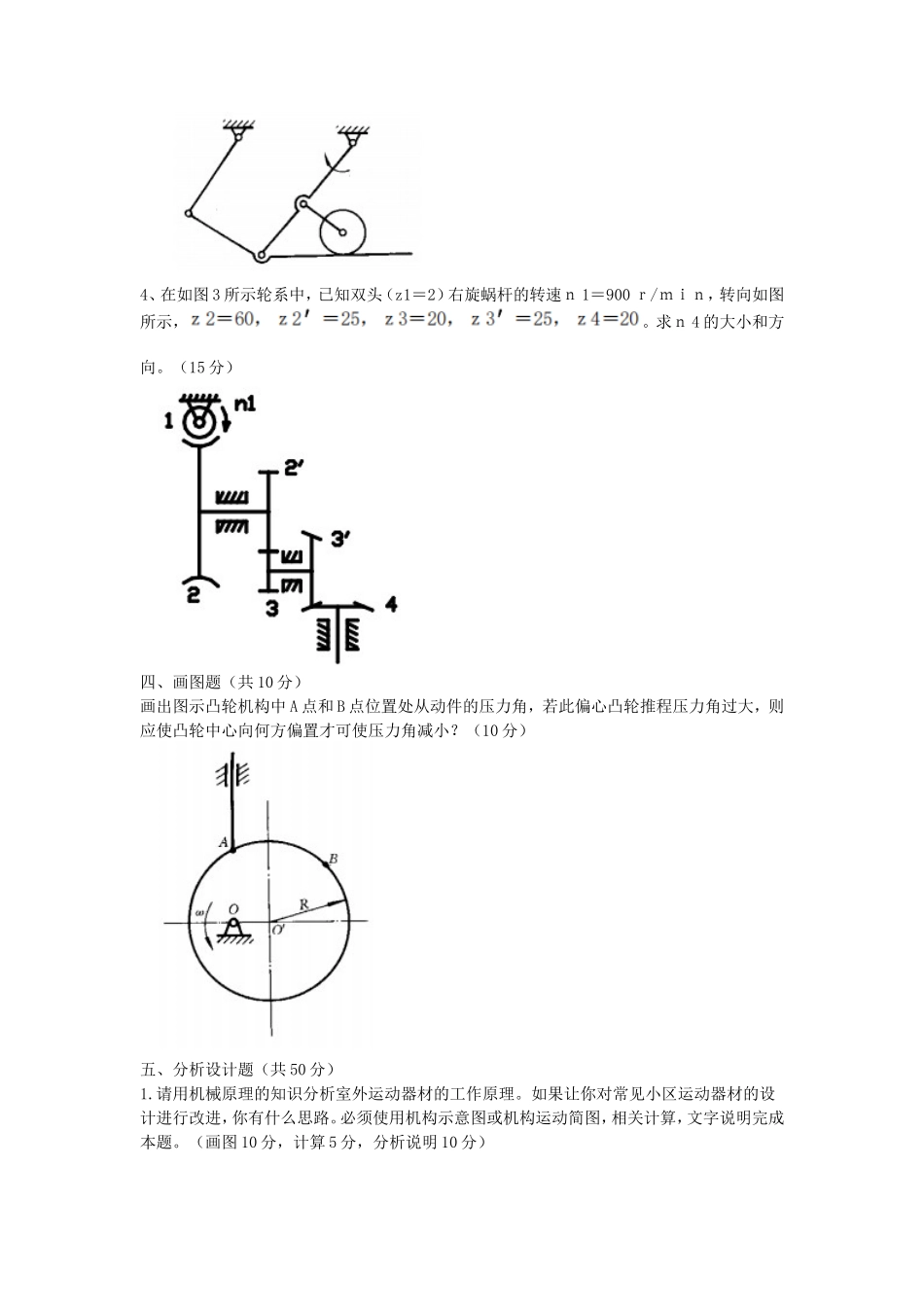

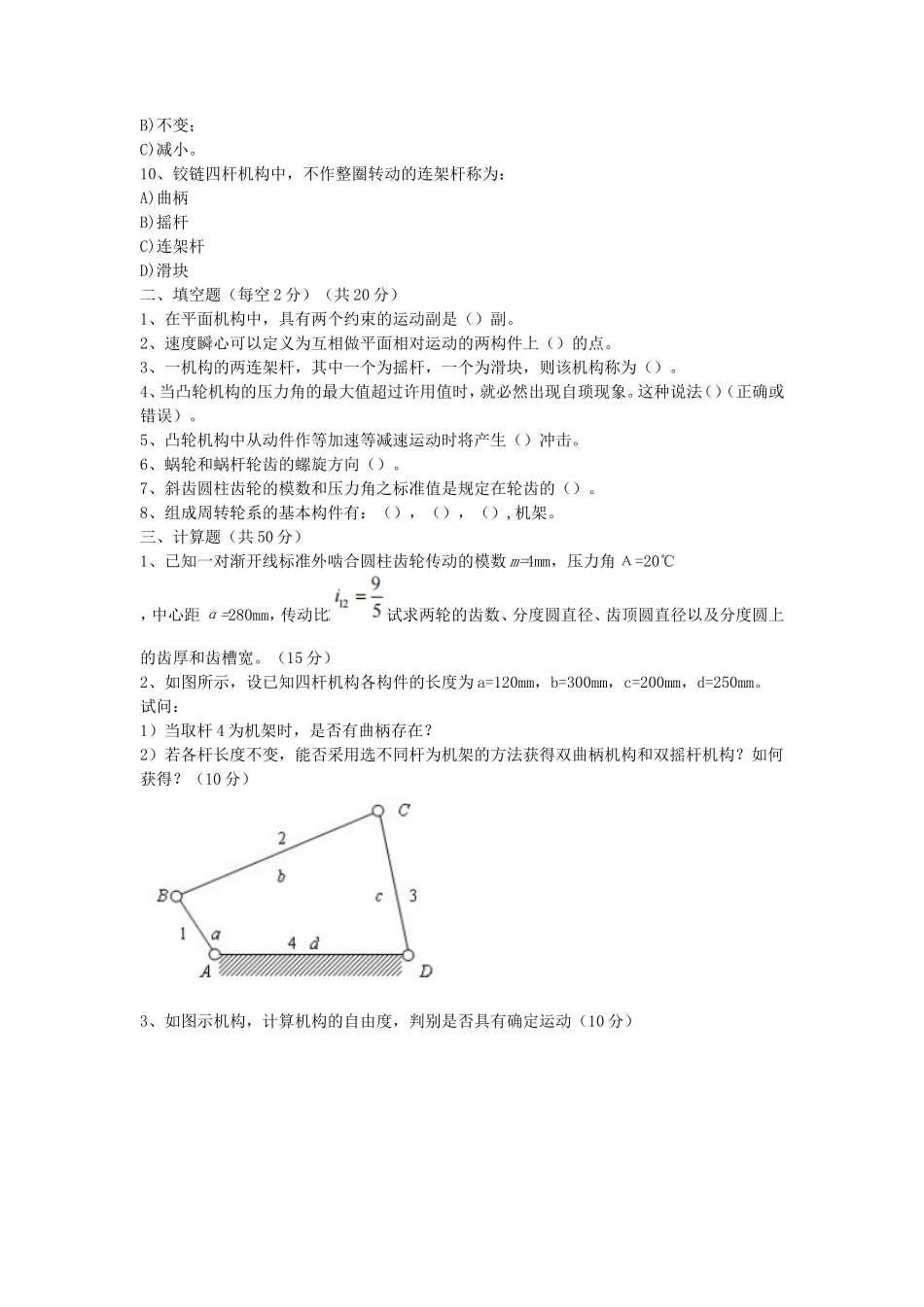

2022 年湖北武汉工程大学机械原理考研真题一、选择题（每题 2 分）（共 20 分）1、由 K 个构件汇交而成的复合铰链应具有个转动副。A)K-1B)KC）K+12、将机构位置图按实际杆长放大一倍绘制，选用的长度比例尺应是。A)0.5mm/mm；B)2mm/mm；C)0.2mm/mm；D)5mm/mm。3、在曲柄摇杆机构中，当取曲柄为原动件时，死点位置：A）有一个B）没有C）有两个D）有三个4、偏置曲柄滑块机构的行程速度变化系数为：A）小于 1B）等于 1C）大于 1D）小于 05、对于转速较高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用运动规律。A)等速；B)等加速等减速；C)正弦加速度。6、当凸轮基圆半径相同时，采用适当的偏置式从动件可以凸轮机构推程的压力角。A)减小；B)增加；C)保持原来。7、渐开线直齿圆柱标准齿轮是指的齿轮。A)分度圆上模数和压力角为标准值；B)节圆等于分度圆；C)分度圆上齿厚等于齿槽宽，而且模数、压力角以及齿顶高与模数之比、齿根高与模数之比均为标准值。8、一对渐开线直齿圆柱齿轮传动，其啮合角与分度圆压力角。A)一定相等；B)一定不相等；C)可能相等可能不相等。9、渐开线齿轮齿条啮合时，其齿条相对齿轮作远离圆心的平移时，其啮合角。A)加大；B)不变；C)减小。10、铰链四杆机构中，不作整圈转动的连架杆称为：A)曲柄B)摇杆C)连架杆D)滑块二、填空题（每空 2 分）（共 20 分）1、在平面机构中，具有两个约束的运动副是（）副。2、速度瞬心可以定义为互相做平面相对运动的两构件上（）的点。3、一机构的两连架杆，其中一个为摇杆，一个为滑块，则该机构称为（）。4、当凸轮机构的压力角的最大值超过许用值时，就必然出现自琐现象。这种说法（）（正确或错误）。5、凸轮机构中从动件作等加速等减速运动时将产生（）冲击。6、蜗轮和蜗杆轮齿的螺旋方向（）。7、斜齿圆柱齿轮的模数和压力角之标准值是规定在轮齿的（）。8、组成周转轮系的基本构件有：（），（），（）,机架。三、计算题（共 50 分）1、已知一对渐开线标准外啮合圆柱齿轮传动的模数 m=4mm，压力角 Α=20℃，中心距 α=280mm，传动比试求两轮的齿数、分度圆直径、齿顶圆直径以及分度圆上的齿厚和齿槽宽。（15 分）2、如图所示，设已知四杆机构各构件的长度为 a=120mm，b=300mm，c=200mm，d=250mm。试问：1）当取杆 4 为机架时，是否有曲柄存在？2）若各杆长度不变，能否采用选不同杆为机架的方法获得双曲柄机构和双摇杆机构？如何获得？（10 分）3、如图示机构，计算机构的自由度，判别是否具有确定运动（10 分）4、在如图 3 所示轮系中，已知双头（z1＝2）右旋蜗杆的转速ｎ 1＝900 ｒ/ｍｉｎ，转向如图所示，。求ｎ 4 的大小和方向。（15 分）四、画图题（共 10 分）画出图示凸轮机构中 A 点和 B 点位置处从动件的压力角，若此偏心凸轮推程压力角过大，则应使凸轮中心向何方偏置才可使压力角减小？（10 分）五、分析设计题（共 50 分）1.请用机械原理的知识分析室外运动器材的工作原理。如果让你对常见小区运动器材的设计进行改进，你有什么思路。必须使用机构示意图或机构运动简图，相关计算，文字说明完成本题。（画图 10 分，计算 5 分，分析说明 10 分）2.请完成一台压力机的机械原理设计。必须使用机构示意图或机构运动简图，相关计算，文字分析说明完成本题。（画图 10 分，计算 5 分，分析说明 10 分）
