2020年山东科技大学结构力学考研真题

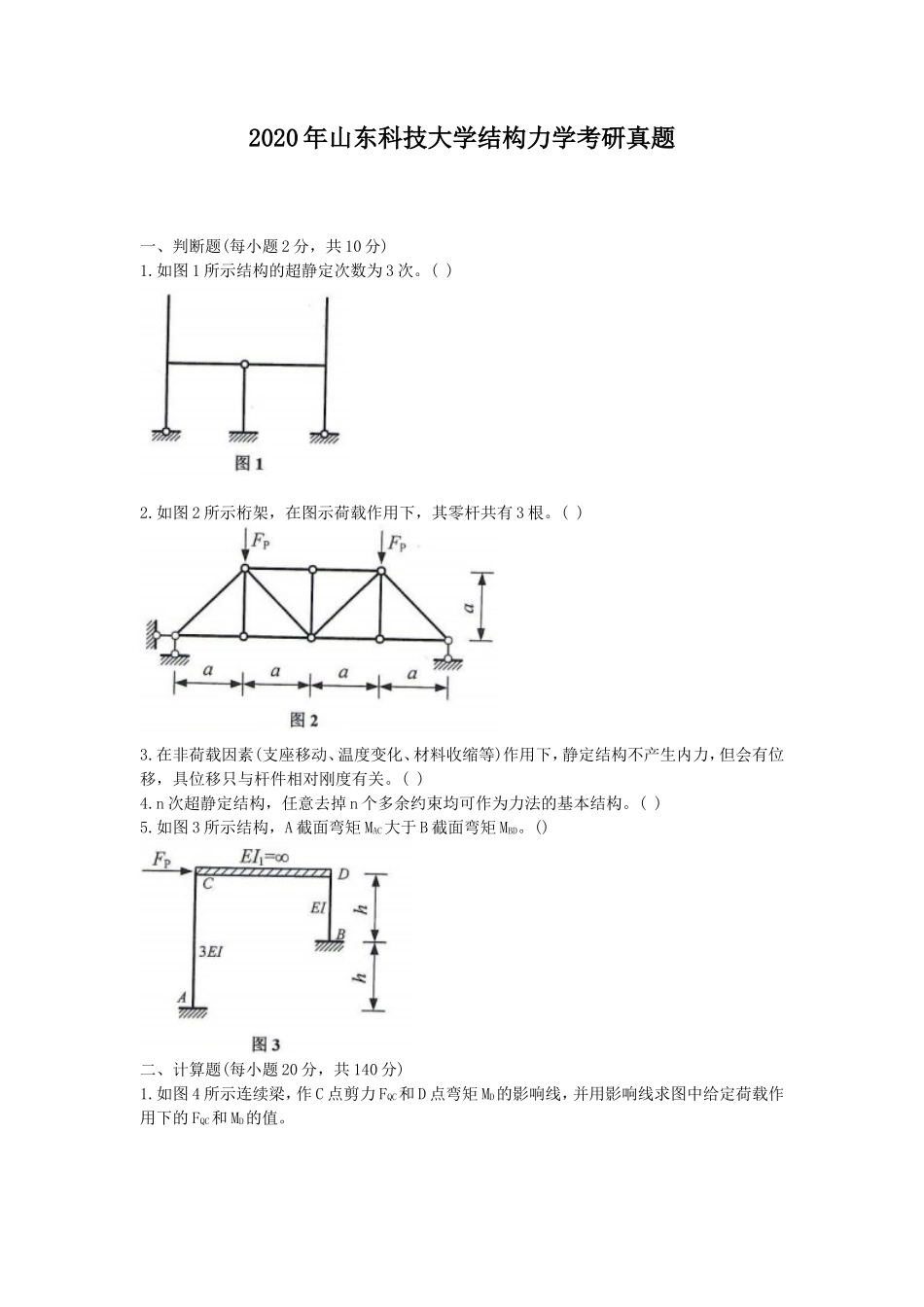

2020 年山东科技大学结构力学考研真题一、判断题(每小题 2 分，共 10 分)1.如图 1 所示结构的超静定次数为 3 次。( )2.如图 2 所示桁架，在图示荷载作用下，其零杆共有 3 根。( )3.在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移，具位移只与杆件相对刚度有关。( )4.n 次超静定结构，任意去掉 n 个多余约束均可作为力法的基本结构。( )5.如图 3 所示结构，A 截面弯矩 MAC大于 B 截面弯矩 MBD。()二、计算题(每小题 20 分，共 140 分)1.如图 4 所示连续梁，作 C 点剪力 FQC和 D 点弯矩 MD的影响线，并用影响线求图中给定荷载作用下的 FQC和 MD的值。2.作图 5 所示刚架的弯矩图、剪力图和轴力图。3.如图 6 所示桁架，求杆 1、...
